2019 YAMAHA XMAX 125 Instructieboekje (in Dutch)

Onderhou d en stalling van de scooter9-4
9
1. Zorg dat u alle nodige reparaties en
achterstallig onderhoud uitvoert.
2. Volg alle instructies op in de paragraaf Verzorging van dit hoofdstuk.
3. Vul de brandstoftank en voeg een
brandstofstabilisator toe volgens de
instructies bij het product. Laat de
motor 5 minuten draaien om de be-
handelde brandstof door het brand-
stofsysteem te verspreiden.
4. Bij machines met een brandstofkraan:
Draai de hendel van de brandstof-
kraan dicht.
5. Bij machines met een carburateur:
Tap de brandstof in de vlotterkamer
van de carburateur af in een schone
opvangbak om te voorkomen dat er
afzettingen uit de brandstof worden
gevormd. Zet de aftapplug weer vast
en giet de brandstof terug in de brand-
stoftank.
6. Gebruik een hoogwaardige conserve- ringsolie om de interne motoronder-
delen tegen corrosie te beschermen.
Voer als er geen conserveringsolie be-
schikbaar is de volgende stappen uit
voor elke cilinder:
a. Verwijder de bougiedop en de bougie.
b. Giet een theelepel motorolie in het bougiegat. c. Breng de bougiedop aan op de
bougie en leg dan de bougie zoda-
nig op de cilinderkop dat de elek-
troden aan massa liggen. (Dit
voorkomt vonken tijdens de vol-
gende stap.)
d. Laat de motor een paar keer rond- draaien op de startmotor. (De cilin-
derwand wordt zo geolied.)
WAARSCHUWING! Ver bin d de
b ou gie-elektro des met de mas-
sa bij het ron ddraaien van de
motor om scha de of letsel d oor
vonkvormin g te voorkomen.
[DWA10952]
e. Haal de bougiedop los van de
bougie en breng dan de bougie en
de bougiedop weer aan.
7. Smeer alle bedieningskabels, schar- nierpunten, hendels en pedalen, als-
mede de zijstandaard en middenbok
(indien aanwezig).
8. Controleer en corrigeer de banden-
spanning, en breng dan de machine
omhoog zodat alle wielen los van de
grond zijn. Een andere mogelijkheid is
de wielen eenmaal per maand iets te
draaien, zodat de banden niet op één
gedeelte sterker achteruitgaan. 9. Dek de uitlaatdemper af met een plas-
tic zak om te voorkomen dat vocht
kan binnendringen.
10. Verwijder de accu en laad deze volle- dig op of sluit een onderhoudslader
aan om de accu optimaal opgeladen
te houden. LET OP: Controleer of de
accu en accula der compati bel zijn.
Pro beer niet om een VRLA-accu op
te la den met een conventionele ac-
cula der.
[DCA26330]
OPMERKING Als u de accu verwijdert, laad deze
dan eenmaal per maand op en bewaar
hem op een plaats met een tempera-
tuur tussen 0-30 °C (32-90 °F).
 Zie pagina 8-26 voor meer informatie
over het opladen en opbergen van de
accu.
UB9YD0D0.book Page 4 Tuesday, January 5, 2021 2:04 PM

Specificaties
10-1
10
Afmetingen:Totale lengte:
2185 mm (86.0 in)
Totale breedte:
775 mm (30.5 in)
Totale hoogte: 1415/1465 mm (55.7/57.7 in)
Zadelhoogte: 800 mm (31.5 in)
Wielbasis:
1570 mm (61.8 in)
Grondspeling: 140 mm (5.51 in)
Kleinste draaicirkel: 2.5 m (8.20 ft)Gewicht:Rijklaar gewicht:166 kg (367 lb)Motor:Verbrandingscyclus:
4-takt
Koelsysteem: Vloeistofgekoeld
Kleppenmechanisme: SOHC
Aantal cilinders:
1-cilinder
Slagvolume: 125 cm3
Boring  slag:
52.0  58.7 mm (2.05  2.31 in)
Motorolie:Aanbevolen merk:
SAE-viscositeitsklassen:
10W-40
Aanbevolen kwaliteit motorolie: API service type SG of hoger, JASO MA-
norm
Hoeveelheid motorolie: Olieverversing: 0.90 L (0.95 US qt, 0.79 Imp.qt)Ein dover bren gin gsolie:Type:
Motorolie SAE 10W-40 type SG of hoger
Hoeveelheid: 0.10 L (0.11 US qt, 0.09 Imp.qt)
Hoeveelhei d koelvloeistof:Koelvloeistofreservoir (tot aan de merkstreep
voor maximumniveau):
0.13 L (0.14 US qt, 0.11 Imp.qt)
Radiator (inclusief alle leidingen): 0.46 L (0.49 US qt, 0.40 Imp.qt)Bran dstof:Aanbevolen brandstof:
Loodvrije benzine (E10 acceptabel)
Octaangetal (RON): 95
Inhoud brandstoftank:
13 L (3.4 US gal, 2.9 Imp. gal)
Hoeveelheid reservebrandstof: 2.3 L (0.61 US gal, 0.51 Imp.gal)Bran dstofinjectie:Gasklephuis:
Het teken van identificatie: B2T1 00Voor ban d:Type:
Tubeless
Maat: 120/70-15 M/C 56S
Fabrikant/model:
MICHELIN/CITY GRIP 2Achter ban d:Type:
Tubeless
Maat:
140/70-14 M/C 68S
Fabrikant/model: MICHELIN/CITY GRIP 2
–20 –10 0 1020 30 40 50 C
10 30 50 70 90 110
0 130 F
SAE 10W-40
UB9YD0D0.book Page 1 Tuesday, January 5, 2021 2:04 PM

Specificaties
10-2
10
Beladin g:Maximale belasting:
185 kg (408 lb)
(Totaalgewicht van bestuurder, passagier,
bagage en accessoires)Voorrem:Type: Hydraulische enkele schijfremAchterrem:Type:Hydraulische enkele schijfremVoorwielophan gin g:Type:
TelescoopvorkAchterwielophan gin g:Type:
Unit swingElektrische installatie:Systeemspanning:12 VAccu:Model:
YTZ-7V
Voltage, capaciteit: 12 V, 6.3 Ah (20 HR)Watta ge gloeilamp:Koplamp:
LED
Remlicht/achterlicht unit: LED
Voorste richtingaanwijzer: 10.0 W  2
Achterste richtingaanwijzer:
10.0 W  2 Parkeerlicht:
LED
Kentekenverlichting: 5.0 W  1
UB9YD0D0.book Page 2 Tuesday, January 5, 2021 2:04 PM

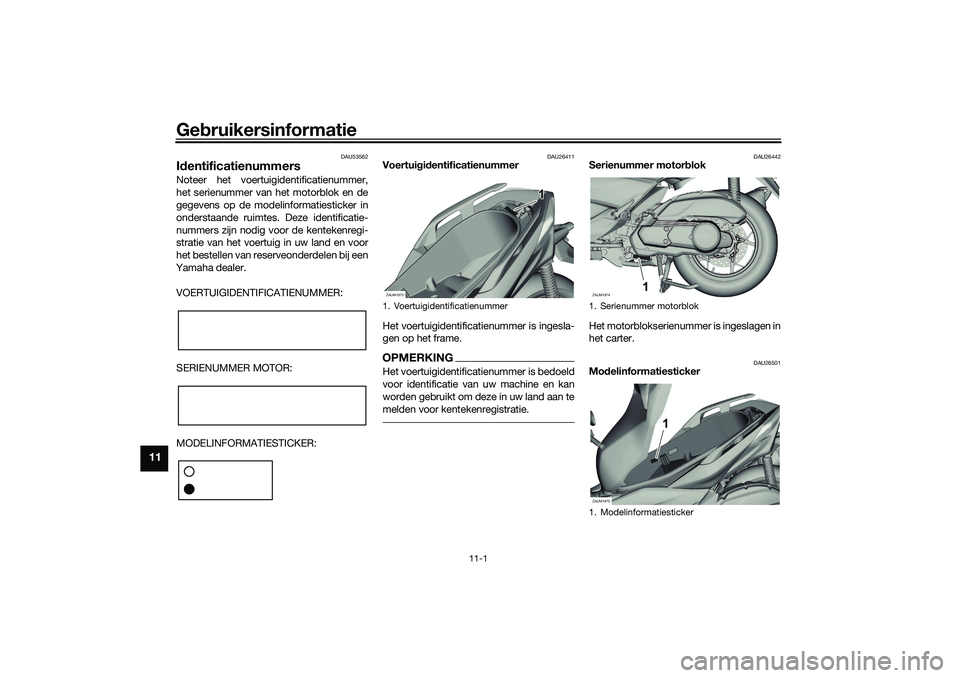

Gebruikersinformatie
11-1
11
DAU53562
Id entificatienummersNoteer het voertuigidentificatienummer,
het serienummer van het motorblok en de
gegevens op de modelinformatiesticker in
onderstaande ruimtes. Deze identificatie-
nummers zijn nodig voor de kentekenregi-
stratie van het voertuig in uw land en voor
het bestellen van reserveonderdelen bij een
Yamaha dealer.
VOERTUIGIDENTIFICATIENUMMER:
SERIENUMMER MOTOR:
MODELINFORMATIESTICKER:
DAU26411
Voertui gid entificatienummer
Het voertuigidentificatienummer is ingesla-
gen op het frame.OPMERKINGHet voertuigidentificatienummer is bedoeld
voor identificatie van uw machine en kan
worden gebruikt om deze in uw land aan te
melden voor kentekenregistratie.
DAU26442
Serienummer motor blok
Het motorblokserienummer is ingeslagen in
het carter.
DAU26501
Mo delinformatiesticker
1. VoertuigidentificatienummerZAUM1973
1 1
1
1. Serienummer motorblok
1. ModelinformatiestickerZAUM1974
1 1
1
ZAUM1975
1 1
1
UB9YD0D0.book Page 1 Tuesday, January 5, 2021 2:04 PM

Gebruikersinformatie
11-2
11
De modelinformatiesticker is bevestigd aan
de binnenzijde van het achterste opberg-
compartiment. (Zie pagina 5-20.) Noteer de
informatie op deze sticker in het daartoe
bestemde vakje. Deze informatie is nodig
om reserve-onderdelen te bestellen bij een
Yamaha dealer.
DAU69910
Dia gnosestekkerDe diagnosestekker bevindt zich op de
aangegeven plaats.
DAU85300
Re gistratie van voertui ggege-
vensDe ECU van dit model slaat bepaalde voer-
tuiggegevens op voor ondersteuning bij de
storingsdiagnose en ten behoeve van on-
derzoek, ontwikkeling en statistische ana-
lyse.
Hoewel de sensors en geregistreerde ge-
gevens van model tot model verschillen,
zijn de belangrijkste gegevenspunten:
 Informatie over de voertuigstatus en
motorprestaties
 Informatie over brandstofinspuiting en
emissie
Deze gegevens worden alleen geüpload
wanneer een speciaal diagnosegereed-
schap van Yamaha op de machine wordt
aangesloten, bijvoorbeeld bij de uitvoering
van controles of onderhoudsprocedures.
Geüploade voertuiggegevens worden op
passende wijze behandeld in overeenstem-
ming met het volgende Privacybeleid.
Privacy belei d
Yamaha deelt deze gegevens niet met an-
dere partijen, met uitzondering van de on-
derstaande gevallen. Daarnaast kan
Yamaha voertuiggegevens verstrekken aan
1. DiagnosestekkerZAUM1976
1 1
1
https://www.yamaha-motor.e u/nl/
privacy/privacy-policy.aspx
UB9YD0D0.book Page 2 Tuesday, January 5, 2021 2:04 PM

Gebruikersinformatie
11-3
11
een aannemer aan wie diensten met be-
trekking tot de verwerking van voertuigge-
gevens worden uitbesteed. In dat geval
verlangt Yamaha ook van de aannemer dat
deze de verstrekte voertuiggegevens op
passende wijze behandelt, en zal Yamaha
de gegevens op passende wijze beheren.
 Met toestemming van de voertuigei-
genaar
 Als dat wettelijk verplicht is
 Voor gebruik door Yamaha bij juridi-
sche procedures
 Als de gegevens niet kunnen worden
herleid tot een individuele machine of
eigenaarUB9YD0D0.book Page 3 Tuesday, January 5, 2021 2:04 PM

12-1
12
Index
AAandachtspunten voor veilig rijden ........ 1-5
ABS-waarschuwingslampje.................... 5-2
Accu ..................................................... 8-26
Anti-blokkeervoorziening
remsysteem (ABS).............................. 5-14BBanden ................................................. 8-18
Batterij van Smart-sleutel, vervangen .... 3-6
Bereik van het Smart-sleutelsysteem ..... 3-2
Bougie, controleren ................................ 8-9
Brandstof .............................................. 5-18
Brandstofverbruik, tips voor een zuinig .................................................... 7-4CClaxonschakelaar ................................. 5-13
Contactslot ............................................. 3-8
Controlelampje grootlicht ....................... 5-1
Controlelampjes en waarschuwingslampjes ........................ 5-1
Controlelampje Smart-sleutelsysteem ... 5-2
Controlelampjes richtingaanwijzers........ 5-1
Controlelampje stop-startsysteem ......... 5-2
Controlelampje tractieregeling ............... 5-2DDe motor starten..................................... 7-2
Diagnosestekker ................................... 11-2
Dimlichtschakelaar/ lichtsignaalschakelaar ........................ 5-12EEindoverbrengingsolie .......................... 8-12FFilterbus ................................................ 8-10
GGasgreep en gaskabel, controleren en smeren ............................................... 8-23
Gelijkstroom aansluitcontact voor
accessoires ........................................ 5-25
Gereedschapsset ................................... 8-2
Gloeilamp kentekenverlichting,
vervangen .......................................... 8-30HHet stop-startsysteem activeren ............ 4-1IIdentificatienummers............................ 11-1
Inrijperiode ............................................. 7-1KKabels, controleren en smeren ............ 8-23
Klepspeling .......................................... 8-17
Koelvloeistof......................................... 8-13
Kuipruit ................................................. 5-22LLuchtfilterelementen van luchtfilter en V-snaarbehuizing .......................... 8-14MMatkleur, let op ...................................... 9-1
Middenbok en zijstandaard, controleren en smeren ....................... 8-24
Modelinformatiesticker......................... 11-1
Motorolie en olie-aanzuigzeef .............. 8-10
Motor raakt oververhit .......................... 8-34
Multifunctioneel display ......................... 5-4NNoodmodus ......................................... 8-35OOnderhoud ............................................. 9-1
Onderhoud, uitstootcontrolesysteem .... 8-3 Opbergcompartimenten ....................... 5-20
Overloopslang brandstoftank ............... 5-19
PPaneel, verwijderen en aanbrengen ....... 8-8
Parkeren ................................................. 7-4
Plaats van de onderdelen ....................... 2-1
Problemen oplossen ............................. 8-31RRegistratie van gegeve
ns, voertuig ...... 11-2
Remhendel, achterrem ......................... 5-14
Remhendels, smeren ............................ 8-24
Remmen ................................................. 7-3
Remvloeistofniveau, controleren .......... 8-21
Remvloeistof, verversen ....................... 8-22
Richtingaanwijzerschakelaar ................ 5-13SSchakelaar alarmverlichting.................. 5-13
Schakelaar stop-startsysteem .............. 5-13
Schakelaar TRIP/INFO.......................... 5-13
Schokdemperunits, afstellen ................ 5-25
Serienummer motorblok ....................... 11-1
Sleutel, Smart- en mechanische sleutels gebruiken ................................ 3-3
Smart-sleutel .......................................... 3-5
Smart-sleutelsysteem ............................. 3-1
Smart-sleutelsysteem, probleemoplossing ............................. 8-31
Smering en onderhoud, periodiek .......... 8-4
Snelheidsmeter ....................................... 5-3
Sneller en langzamer rijden .................... 7-3
Specificaties ......................................... 10-1
Stallen ..................................................... 9-3
Stand van het stuur, afstellen ............... 5-24
Startspersysteem.................................. 5-27
UB9YD0D0.book Page 1 Tuesday, January 5, 2021 2:04 PM

Index
12-2
12
Stop/Run/Start-schakelaar ................... 5-13
Stop-startsysteem .................................. 4-1
Stop-startsysteem gebruiken ................. 4-1
Storingsindicatielampje (MIL) ................. 5-1
Storingzoekschema .............................. 8-33
Stuurschakelaars .................................. 5-12
Stuursysteem, controleren.................... 8-26TTankdop ................................................ 5-17
Toerenteller ............................................. 5-3
Tractieregeling ...................................... 5-15UUitlaatkatalysator .................................. 5-20VVeiligheidsinformatie........ ....................... 1-1
Voertuigidentificatienummer ................. 11-1
Voertuigverlichting ................................ 8-29
Voor- en achterremblokken, controleren ......................................... 8-20
Voorremhendel ..................................... 5-14
Voorste richtingaanwijzer...................... 8-30
Voorvork, controleren ........................... 8-25
Voorzorgsmaatregelen bij het
gebruik van het stop-startsysteem....... 4-3
Vrije slag van gasgreep, controleren .... 8-17
Vrije slag voor- en achterremhendel,
controleren ......................................... 8-20
V-snaar, controleren ............................. 8-23WWegrijden ................................................ 7-3
Wielen ................................................... 8-19
Wiellagers controleren .......................... 8-26
ZZekeringen, vervangen ......................... 8-28
Zijstandaard.......................................... 5-26
UB9YD0D0.book Page 2 Tuesday, January 5, 2021 2:04 PM
