2019 YAMAHA GRIZZLY 700 Notices Demploi (in French)

3-2
3
FBU17715Commandes et instruments1. Sélecteur de marche
2. Levier de frein arrière
3. Commodos
4. Réservoir de liquide du frein arrière
5. Contacteur d’avertisseur
6. Écran multifonction
7. Réservoir de liquide du frein avant
8. Commutateurs On-Command 4WD
9. Levier des gaz
10.Levier de frein avant
11.Compartiment de rangement avant
12.Contacteur à clé
13.Prise pour accessoire CC1
5
234 6 78
10
911 13
12
UB4F60F0.book Page 2 Wednesday, April 18, 2018 5:30 PM

4-1
4
FBU17739
COMMANDES ET INSTRUMENTS
FBU29913Contacteur à clé“ ” (contact)
Tous les circuits électriques sont sous tension. Le
moteur peut être démarré. La clé ne peut être re-
tirée.
“” (arrêt)
Tous les circuits électriques sont coupés. La clé
peut être retirée.1. Contacteur à clé
1
UB4F60F0.book Page 1 Wednesday, April 18, 2018 5:30 PM

4-2
4
FBU26698Témoins et témoins d’alerte
FBU17992Témoin de la gamme basse “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme basse.FBU17982Témoin de la gamme haute “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en gamme haute.FBU17861Témoin du point mort “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
au point mort.FBU17831Témoin de marche arrière “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
en marche arrière.FBU38080Témoin de position de stationnement “ ”
Ce témoin s’allume lorsque la boîte de vitesses est
à la position de stationnement.FBU27982Témoin de feu de route “ ”
Ce témoin s’allume lorsque la position feu de
route du phare est sélectionnée.

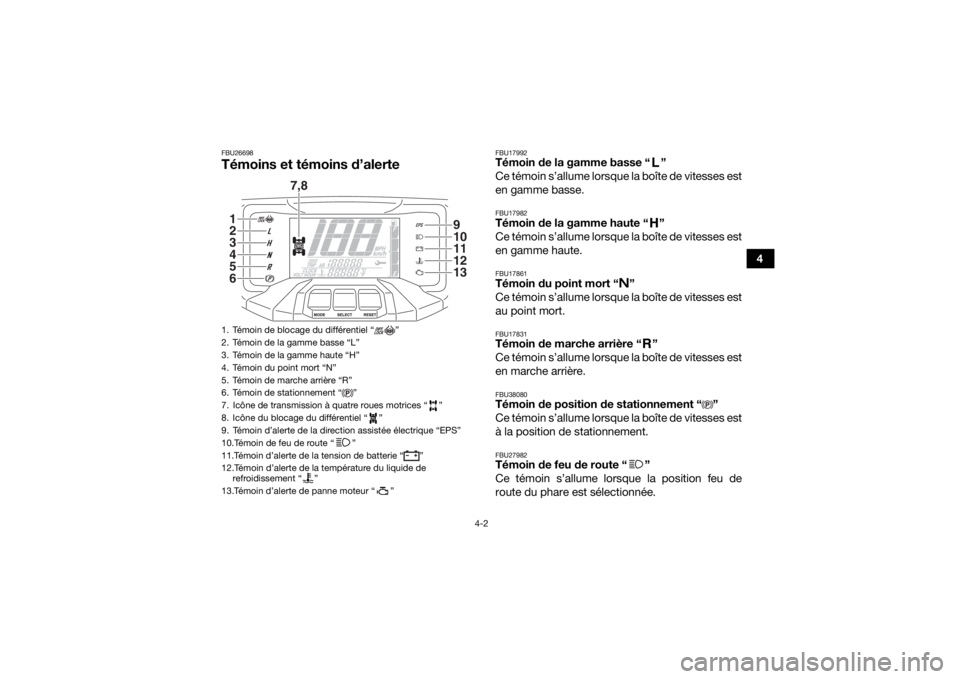

1. Témoin de blocage du différentiel “ ”
2. Témoin de la gamme basse “L”
3. Témoin de la gamme haute “H”
4. Témoin du point mort “N”
5. Témoin de marche arrière “R”
6. Témoin de stationnement “ ”
7. Icône de transmission à quatre roues motrices “ ”
8. Icône du blocage du différentiel “ ”
9. Témoin d’alerte de la direction assistée électrique “EPS”
10.Témoin de feu de route “ ”
11.Témoin d’alerte de la tension de batterie “ ”
12.Témoin d’alerte de la température du liquide de refroidissement “ ”
13.Témoin d’alerte de panne moteur “ ”1
7,8
23456
910111213
UB4F60F0.book Page 2 Wednesday, April 18, 2018 5:30 PM

4-3
4
FBU38261Témoin d’alerte de tension de la batterie “ ”
Ce témoin d’alerte s’allume si la tension de batte-
rie détectée est inférieure à 10 volts ou supérieure
à 18 volts.FBU38091Témoin d’alerte de la température du liquide
de refroidissement “ ”
Ce témoin d’alerte s’allume en rouge en cas de
surchauffe du moteur. Si le témoin d’alerte rouge
s’allume, arrêter le véhicule dès que possible et
faire tourner le moteur au ralenti pendant environ
10 minutes. Si le témoin d’alerte ne s’éteint pas,
couper le moteur et le laisser se refroidir. (Voir
page 8-69.)N.B.Contrôler le bon fonctionnement du témoin
d’alerte de la température du liquide de refroidis-
sement en tournant la clé sur “ ” (contact). Le
témoin d’alerte devrait s’allumer en violet briève-
ment, puis s’éteindre. Si le témoin d’alerte ne s’al-
lume pas lorsque la clé de contact est tournée
sur “ ” (contact), ou si le témoin d’alerte reste al-
lumé, faire contrôler le véhicule par un conces-
sionnaire Yamaha.
ATTENTIONFCB02040Le moteur peut surchauffer en cas de sur-
charge du véhicule. Dans ce cas, il convient
de réduire la charge de sorte à respecter les
limites spécifiées.
 Remettre le moteur en marche, puis s’assu-
rer que le témoin d’alerte s’éteint. Une utili-
sation prolongée du véhicule alors que ce té-
moin d’alerte est allumé risque
d’endommager le moteur. FBU30483Témoin d’alerte de panne moteur “ ”
Ce témoin d’alerte s’allume ou clignote lorsqu’un
problème est détecté dans le circuit électrique
contrôlant le moteur. Dans ce cas, l’écran affiche
un code d’erreur (voir page 4-11). Faire contrôler
le système embarqué de diagnostic de pannes
par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Le témoin d’alerte devrait s’al-
lumer pendant quelques secondes, puis
s’éteindre.
UB4F60F0.book Page 3 Wednesday, April 18, 2018 5:30 PM

4-4
4
Si le témoin d’alerte ne s’allume pas lorsque l’on
tourne la clé sur la position “ ” (contact) ou s’il
ne s’éteint pas par la suite, il faut faire contrôler le
véhicule par un concessionnaire Yamaha.
FBU30511Témoin d’alerte de la direction assistée élec-
trique “EPS”
Ce témoin d’alerte s’allume lorsque la clé de con-
tact est tournée sur “ ” (contact), puis s’éteint
une fois que le moteur est mis en marche. Si le té-
moin d’alerte reste allumé ou s’allume après la
mise en marche du moteur, le système de la direc-
tion assistée électrique pourrait ne pas fonction-
ner correctement. Dans ce cas, il convient de faire
vérifier le système de la direction assistée élec-
trique par un concessionnaire Yamaha.
Contrôler le bon fonctionnement du circuit élec-
trique du témoin d’alerte en tournant la clé
sur “ ” (contact). Si le témoin d’alerte ne s’al-
lume pas, faire contrôler le circuit électrique par un
concessionnaire Yamaha.
N.B.
Si le moteur est coupé à l’aide du coupe-circuit
du moteur et que la clé de contact est à la
position “ ” (contact), le témoin d’alerte
“EPS” s’allume afin de signaler que l’assistance
de la direction ne fonctionne pas.
 Lorsque la sollicitation de la direction est trop
importante (c.-à-d. braquage trop important
alors que le VTT roule très lentement), l’assis-
tance électrique de la direction est réduite afin
de prévenir la surchauffe de son moteur. FBU38100Icône 4RM “ ”, icône “ ” et témoin “ ” de
blocage du différentiel
L’icône 4RM “ ” s’allume lorsque la transmission
est réglée sur “4WD” (quatre roues motrices).
L’icône de blocage du différentiel “ ” et le témoin
du blocage de différentiel “ ” s’allument lors-
que la transmission est réglée sur “4WD” avec
blocage du différentiel.N.B.En raison du mécanisme de synchronisation du
différentiel, l’icône 4RM ne s’allume cependant
pas toujours tant que le véhicule est à l’arrêt.
UB4F60F0.book Page 4 Wednesday, April 18, 2018 5:30 PM

4-5
4
Lorsque le commutateur de blocage du diffé-
rentiel est réglé sur “LOCK” ou “4WD”,
l’icône “ ” et le témoin “ ” clignotent
jusqu’à ce que le différentiel se bloque ou se dé-
bloque complètement. Tourner le guidon ou
commencer à avancer pour faciliter le blocage
ou le déblocage du différentiel.

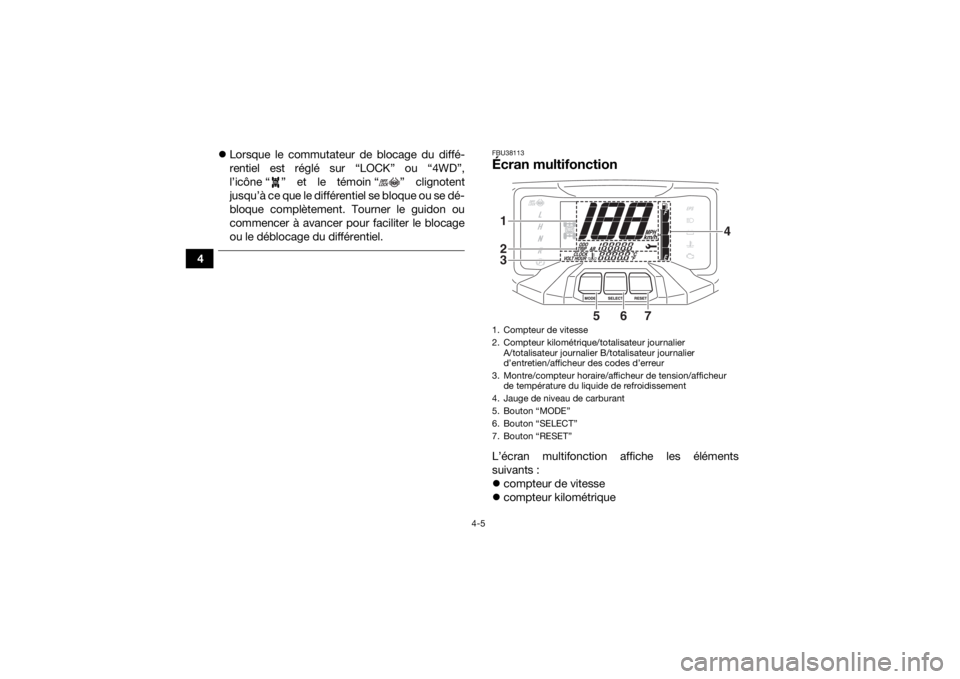

FBU38113Écran multifonction L’écran multifonction affiche les éléments
suivants :
compteur de vitesse
 compteur kilométrique1. Compteur de vitesse
2. Compteur kilométrique/totalisateur journalier
A/totalisateur journalier B/totalisateur journalier
d’entretien/afficheur des codes d’erreur
3. Montre/compteur horaire/afficheur de tension/afficheur de température du liquide de refroidissement
4. Jauge de niveau de carburant
5. Bouton “MODE”
6. Bouton “SELECT”
7. Bouton “RESET”123
5
6
7
4
UB4F60F0.book Page 5 Wednesday, April 18, 2018 5:30 PM

4-6
4

totalisateurs journaliers
 montre
 compteur horaire
 afficheur de la tension
 afficheur de la température du liquide de refroi-
dissement
 jauge de niveau de carburant
 réglage de la luminosité
 affichage du code d’erreur
Compteur de vitesse
Le compteur de vitesse affiche la vitesse de dé-
placement du véhicule. Le compteur de vitesse
peut être réglé sur “MPH” ou “km/h”. Ceci modifie
également les unités (miles et kilomètres) du
compteur kilométrique et du totalisateur journa-
lier. Pour alterner l’affichage entre “MPH” et
“km/h”, tourner la clé sur “ ” (arrêt), puis, tout en
maintenant le bouton “SELECT” enfoncé, tourner
la clé sur “ ” (contact). Compteur kilométrique et compteurs journa-
liers
Le compteur kilométrique indique la distance to-
tale parcourue par le véhicule.
Les totalisateurs journaliers affichent la distance
parcourue depuis leur dernière remise à zéro. Les
totalisateurs journaliers peuvent être utilisés pour
enregistrer la distance parcourue durant un seul
trajet, ou pour estimer la distance qu’il est possi-
ble de parcourir avec un plein de carburant, etc.

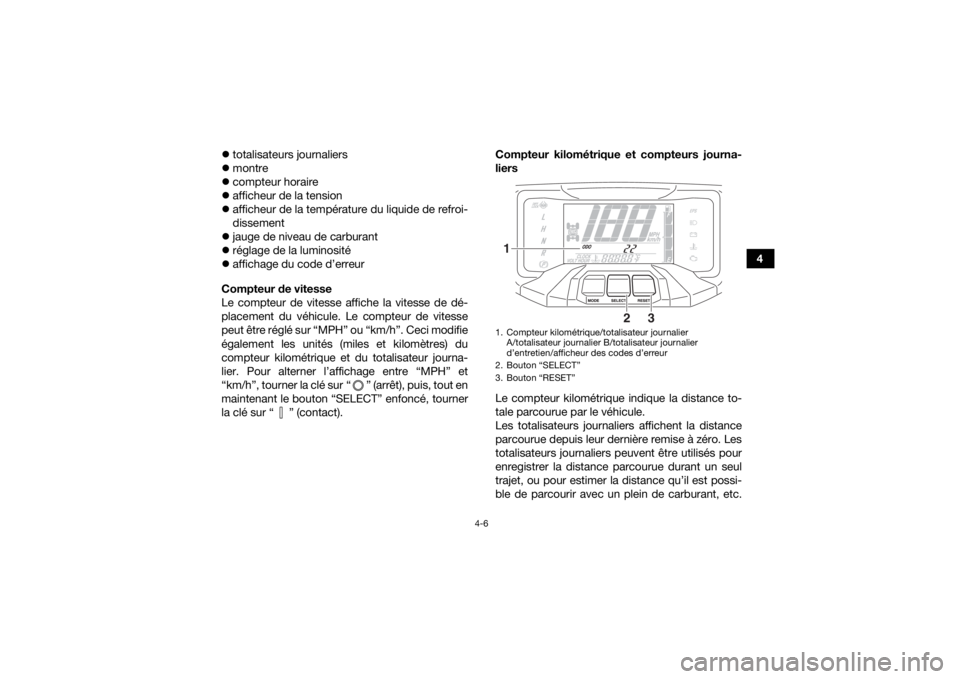

1. Compteur kilométrique/totalisateur journalier
A/totalisateur journalier B/totalisateur journalier
d’entretien/afficheur des codes d’erreur
2. Bouton “SELECT”
3. Bouton “RESET”1
2
3
UB4F60F0.book Page 6 Wednesday, April 18, 2018 5:30 PM

4-7
4Le totalisateur journalier d’entretien affiche la dis-
tance parcourue depuis sa réinitialisation lors du
dernier entretien.
Appuyer sur le bouton “SELECT” pour alterner en-
tre le compteur kilométrique “ODO”, les totalisa-
teurs journaliers “TRIP A” et “TRIP B” et le totali-
sateur journalier d’entretien “ ” dans l’ordre
suivant :
ODO →
TRIP A → TRIP B → → ODO
Pour remettre un totalisateur journalier à zéro,
passer à l’affichage du totalisateur journalier sou-
haité, puis appuyer sur le bouton “RESET” pen-
dant 2 secondes.
N.B. Le compteur kilométrique se bloque à 199999.
 Les compteurs journaliers se remettent à zéro et
continuent à compter après 9999.9.
Montre, compteur horaire, afficheur de la ten-
sion et afficheur de la température du liquide
de refroidissement
La montre affiche l’heure sur 12 heures. Le comp-
teur horaire affiche le temps total de fonctionne-
ment du moteur. L’afficheur de la tension indique
la tension de la batterie. L’afficheur de la tempéra-
ture du liquide de refroidissement indique la tem-

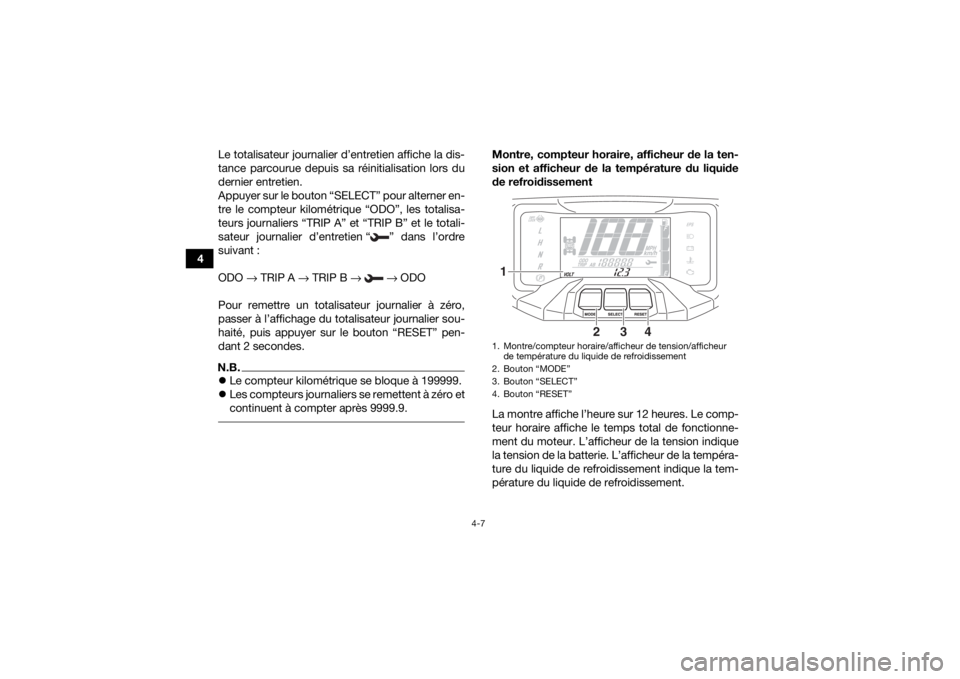

pérature du liquide de refroidissement.1. Montre/compteur horaire/afficheur de tension/afficheur
de température du liquide de refroidissement
2. Bouton “MODE”
3. Bouton “SELECT”
4. Bouton “RESET”1
2
3
4
UB4F60F0.book Page 7 Wednesday, April 18, 2018 5:30 PM
