2019 YAMAHA GRIZZLY 700 Notices Demploi (in French)

8-30
8
Contrôle du niveau de l’huile de différentiel
1. Garer le VTT sur une surface horizontale.
2. Retirer le bouchon de remplissage de l’huile de différentiel et son joint, puis vérifier le ni-
veau d’huile dans le boîtier de différentiel.
L’huile doit arriver jusqu’au bord de l’orifice
de remplissage.
3. Si l’huile n’atteint pas le bord de l’orifice de remplissage, ajouter la quantité nécessaire
d’huile du type recommandé jusqu’au niveau
spécifié. 4. Contrôler l’état du joint et le remplacer s’il est
abîmé.
5. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.
Changement de l’huile de différentiel 1. Garer le VTT sur une surface horizontale.
2. Placer un bac à vidange sous le boîtier de dif- férentiel afin d’y recueillir l’huile usagée.
3. Retirer le bouchon de remplissage, la vis de vidange de l’huile de différentiel, ainsi que
leur joint, afin de vidanger l’huile du boîtier de
différentiel.
1. Boulon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correct
1
2
3
4
Couple de serrage : Bouchon de remplissage de l’huile de
différentiel :23 N·m (2.3 kgf·m, 17 lb·ft)
UB4F60F0.book Page 30 Wednesday, April 18, 2018 5:30 PM

8-31
84. Monter la vis de vidange et un joint neuf, puis
serrer la vis au couple de serrage spécifié.
5. Remplir avec de l’huile de différentiel du type spécifié jusqu’au bord de l’orifice de remplis-
sage, comme illustré. ATTENTION : Ne pas
laisser pénétrer de corps étrangers dans
le boîtier de différentiel.
[FCB00412]
6. Contrôler l’état du joint du bouchon de rem- plissage et le remplacer s’il est abîmé.
7. Remonter le bouchon de remplissage et son joint, puis serrer le bouchon au couple spéci-
fié.

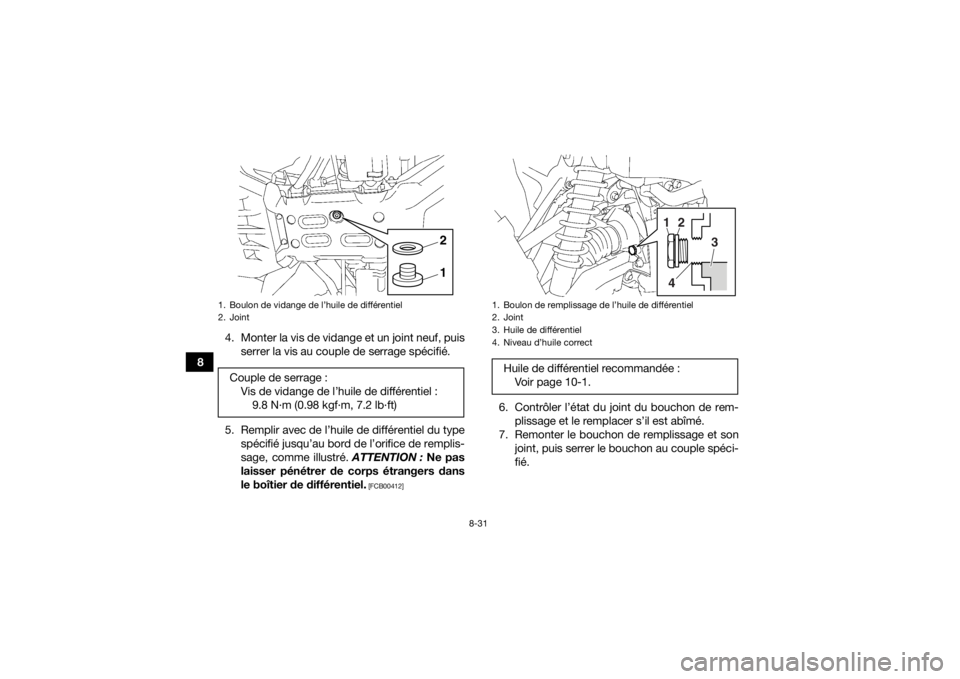

1. Boulon de vidange de l’huile de différentiel
2. JointCouple de serrage :Vis de vidange de l’huile de différentiel :9.8 N·m (0.98 kgf·m, 7.2 lb·ft)
12
1. Boulon de remplissage de l’huile de différentiel
2. Joint
3. Huile de différentiel
4. Niveau d’huile correctHuile de différentiel recommandée :Voi r p age 1 0- 1.
1
2
3
4
UB4F60F0.book Page 31 Wednesday, April 18, 2018 5:30 PM

8-32
8
8. S’assurer que le boîtier de différentiel ne fuit
pas. Si une fuite d’huile est détectée, il faut en
rechercher la cause.
FBU23472Liquide de refroidissementLe niveau du liquide de refroidissement doit être
contrôlé régulièrement. Il convient également de
changer le liquide de refroidissement aux fré-
quences spécifiées dans le tableau des entretiens
et graissages périodiques.
N.B.Si aucun liquide de refroidissement authentique
Yamaha n’est disponible, utiliser un antigel à base d’éthylène glycol contenant des inhibiteurs de
corrosion pour les moteurs en aluminium et mé-
langer avec de l’eau distillée dans un rapport 1:1. ATTENTIONFCB02190Mélanger l’antigel exclusivement avec de l’eau
distillée. Pour se dépanner, on peut toutefois
utiliser de l’eau douce à la place d’eau distillée.
Ne pas utiliser d’eau dure ni salée qui risquerait
d’endommager le moteur. FBU34201Contrôle du niveau du liquide de refroidisse-
ment 1. Garer le VTT sur une surface de niveau.N.B.Le niveau du liquide de refroidissement doit être
vérifié le moteur froid, car il varie en fonction de la
température du moteur. 2. Contrôler le niveau du liquide de refroidisse- ment dans le vase d’expansion.
Couple de serrage :
Bouchon de remplissage de l’huile de
différentiel :23 N·m (2.3 kgf·m, 17 lb·ft)
Liquide de refroidissement recommandé : Liquide de refroidissement YAMALUBE
Quantité de liquide de refroidissement : Vase d’expansion (jusqu’au niveau plein) :0.24 L (0.25 US qt, 0.21 Imp.qt)
Radiateur (intégralité du circuit) : 1.99 L (2.10 US qt, 1.75 Imp.qt)
UB4F60F0.book Page 32 Wednesday, April 18, 2018 5:30 PM

8-33
8
N.B.Le niveau du liquide de refroidissement doit se si-
tuer entre les repères de niveau minimum et maxi-
mum. 3. Si le niveau du liquide de refroidissement estinférieur ou égal au repère de niveau mini-
mum, retirer les caches A et C pour accéder
au vase d’expansion. (Voir page 8-11.)
4. Retirer le bouchon du vase d’expansion, ver- ser du liquide de refroidissement ou de l’eau
distillée jusqu’au repère de niveau maximum,
puis remettre le bouchon du vase d’expan- sion en place, et ensuite les caches.
ATTENTION :
Si l’on ne peut se procurer
du liquide de refroidissement, utiliser de
l’eau distillée ou de l’eau du robinet douce.
Ne pas utiliser d’eau dure ou salée, car
cela est préjudiciable au moteur. Si l’on a
utilisé de l’eau au lieu de liquide de refroi-
dissement, il faut la remplacer par du li-
quide de refroidissement dès que possible
afin de protéger le circuit de refroidisse-
ment du gel et de la corrosion. Si on a
ajouté de l’eau au liquide de refroidisse-
ment, il convient de faire contrôler le plus
rapidement possible le taux d’antigel par
un concessionnaire Yamaha, afin de ren-
dre toutes ses propriétés au liquide de re-
froidissement.
[FCB01012]

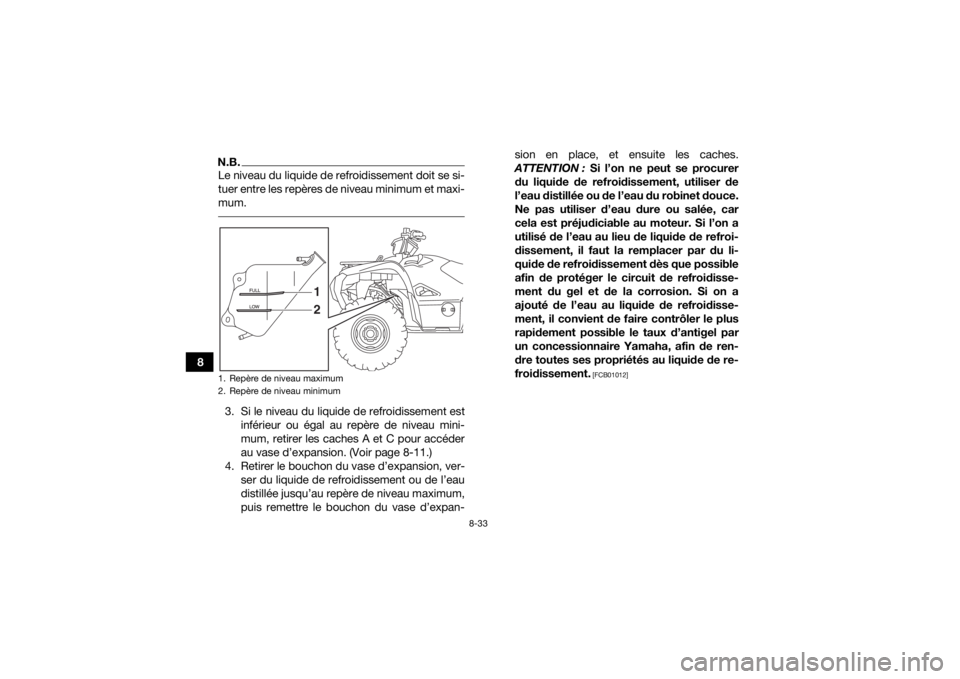

1. Repère de niveau maximum
2. Repère de niveau minimum
12
UB4F60F0.book Page 33 Wednesday, April 18, 2018 5:30 PM

8-34
8
N.B.Le ventilateur de radiateur se met en marche et
se coupe automatiquement en fonction de la
température du liquide de refroidissement dans
le radiateur.
 En cas de surchauffe du moteur, suivre les ins-
tructions à la page 8-69.
FBU34213Changement du liquide de refroidissement
AVERTISSEMENT
FWB01891Attendre que le moteur et le radiateur aient re-
froidi avant d’enlever le bouchon de radiateur.
Le liquide chaud et la vapeur risquent de pro-
voquer des brûlures. Toujours couvrir le bou-
chon d’un chiffon épais avant de l’ouvrir. Lais-
ser s’échapper les vapeurs résiduelles avant
de retirer le bouchon. 1. Garer le VTT sur une surface horizontale.
2. Déposer les caches A, B, C, et D. (Voir page
8-11.)
3. Déposer le marchepied en retirant ses vis et écrous.
1. Bouchon du vase d’expansionCapacité du vase d’expansion (jusqu’au re-
père de niveau maximum) :0.24 L (0.25 US qt, 0.21 Imp.qt)
1
UB4F60F0.book Page 34 Wednesday, April 18, 2018 5:30 PM

8-35
84. Retirer le bouchon du radiateur. 5. Placer un récipient sous le moteur, puis retirer
la vis de vidange du liquide de refroidisse-
ment et son joint. (Afin d’éviter toute coulure
de liquide de refroidissement sur le protège-
carter, il convient d’utiliser une feuille de pa-
pier pliée comme illustré ou tout objet de
forme similaire.)

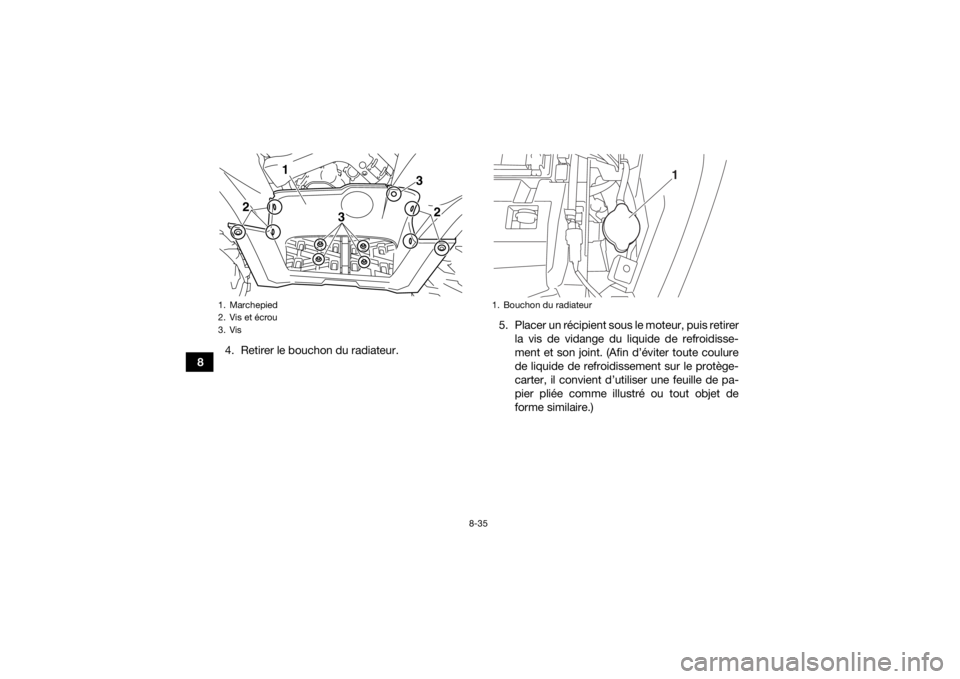

1. Marchepied
2. Vis et écrou
3. Vis
3
2
2
3
1
1. Bouchon du radiateur
1
UB4F60F0.book Page 35 Wednesday, April 18, 2018 5:30 PM

8-36
8
6. Placer un bac à vidange sous le vase d’ex-
pansion afin d’y recueillir le liquide de refroi-
dissement usagé.
7. Retirer le bouchon du vase d’expansion.
8. Débrancher la durite du vase d’expansion côté vase d’expansion, puis vidanger le li-
quide de refroidissement du vase d’expan-
sion.
9. Après avoir vidangé le liquide de refroidisse- ment, rincer soigneusement le circuit de re-
froidissement avec de l’eau propre du robi-
net.

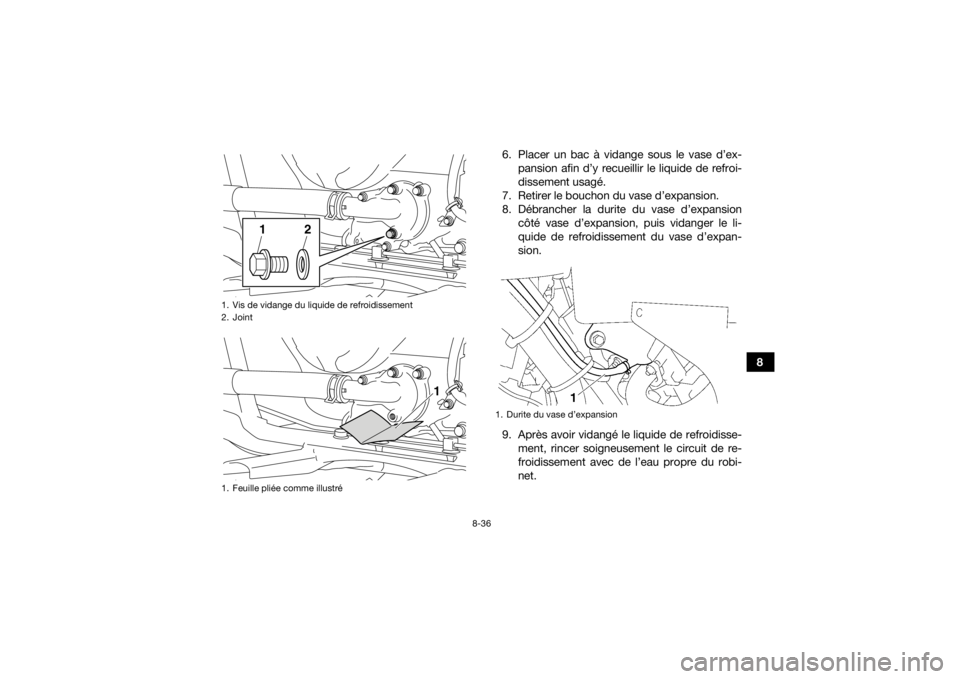

1. Vis de vidange du liquide de refroidissement
2. Joint
1. Feuille pliée comme illustré
1
2
1
1. Durite du vase d’expansion
UB4F60F0.book Page 36 Wednesday, April 18, 2018 5:30 PM

8-37
810. Monter la vis de vidange et son joint neuf,
puis serrer la vis au couple de serrage spéci-
fié.
11. Brancher la durite du vase d’expansion.
12. Remplir entièrement le radiateur de liquide de refroidissement du type recommandé.
13. Verser le liquide de refroidissement recom- mandé dans le vase d’expansion jusqu’au re-
père de niveau maximum, puis remettre en
place le bouchon du vase d’expansion.
14. Desserrer la vis de purge d’air de la pompe à eau, sans la déposer, afin de laisser s’échap-
per toute l’air de l’orifice de vis de purge d’air. 15. Lorsque le liquide de refroidissement com-
mence à couler de l’orifice de la vis de purge
d’air de la pompe à eau, serrer la vis au cou-
ple spécifié.
16. Déposer le cache E. (Voir page 8-11.)
17. Desserrer la vis de collier à pince, puis dépo- ser le conduit de refroidissement de la cour-
roie trapézoïdale.
Couple de serrage :
Vis de vidange du liquide de
refroidissement :10 N·m (1.0 kgf·m, 7.4 lb·ft)
1. Vis de purge d’air de la pompe à eauCouple de serrage :Vis de purge d’air de la pompe à eau :10 N·m (1.0 kgf·m, 7.4 lb·ft)
1
