2019 TOYOTA HILUX Návod na použití (in Czech)

673
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K375CZ_(EE)
*: Objem kapaliny je referenční množství.
Pokud je nezbytná výměna, kontaktujte kteréhokoliv autorizovaného pro-
dejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Automatická převodovka
Objem
kapaliny
*
Benzínový motor8,5 litru
Naftový motor9,5 litru
Typ kapalinyToyota Genuine ATF WS
UPOZORNĚNÍ
■Typ kapaliny automatické převodovky
Použití jiné kapaliny převodovky než "Toyota Genuine ATF WS" může způso-
bit zhoršení kvality řazení, zasekávání převodovky doprovázené vibracemi
a rovněž i poškození převodovky vašeho vozidla.

6749-1. Technické údaje
HILUX_OM_OM0K375CZ_(EE)
*: Vaše vozidlo je z výroby naplněno olejem "Toyota Genuine Transfer Gear
oil LF". Používejte "Toyota Genuine Transfer Gear oil LF" schválený spo-
lečností Toyota nebo ekvivalentní olej stejné kvality, který splňuje výše
uvedené specifikace. Pro podrobnosti kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
Manuální převodovka
Objem oleje
5stupňové modely 2,2 litru
6stupňové
modely
Modely
4WD2,5 litru
Pre
Runner2,7 litru
Typ olejeTOYOTA Genuine Manual
Transmission Gear Oil API
GL-3 (GL-4) nebo ekvivalentní
Doporučená
viskozita olejeNad
-10 °C:
5stup-
ňové
modelySAE 75W-90, 80W nebo
80W-90
6stup-
ňové
modelySAE 75W-90 nebo 80W-90
Pod -10 °C: SAE 75W-90
UPOZORNĚNÍ
■Převodový olej manuální převodovky
Uvědomte si, že v závislosti na jednotlivých vlastnostech použitého převodo-
vého oleje nebo provozních podmínkách mohou být zvuk při volnoběhu, citli-
vost řazení a/nebo spotřeba paliva rozdílné nebo ovlivněné. Pro dosažení
optimálního výkonu doporučuje Toyota používat "TOYOTA Genuine Manual
Transmission Gear Oil".
Rozvodovka (modely 4WD)
Objem oleje1,0 litru
Typ oleje*Toyota Genuine Transfer Gear oil LF nebo
ekvivalentní
Doporučená viskozita olejeSAE 75W

675
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K375CZ_(EE)
*1: Vaše vozidlo je z výroby naplněno olejem "Toyota Genuine Differential
Gear Oil". Používejte "Toyota Genuine Differential Gear Oil" schválený
společností Toyota nebo ekvivalentní olej stejné kvality, který splňuje výše
uvedené specifikace. Pro podrobnosti kontaktujte kteréhokoliv autorizova-
ného prodejce nebo servis Toyota, nebo kterýkoliv spolehlivý servis.
*2: Modely vyrobené v Thajsku*4
*3: Modely vyrobené v Jižní Africe*4
*4: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu va-
šeho vozidla". (→S. 11)
Diferenciál
Objem
oleje
Přední
(modely
4WD)
Bez A.D.D.1,45 litru
S A.D.D.1,60 litru
Zadní
Bez systému uzávěrky
zadního diferenciálu3,65 litru*2
3,75 litru*3
Se systémem uzávěrky
zadního diferenciálu3,60 litru
Typ oleje*1 a viskozita oleje
Toyota Genuine Differential
gear oil LT 75W-85 GL-5 nebo
ekvivalentní
Spojka (vozidla s manuální převodovkou)
Volný chod pedálu 5 − 15 mm
Typ kapalinySAE J1703 nebo FMVSS No.116 DOT 3
nebo SAE J1704 nebo FMVSS No.116 DOT 4

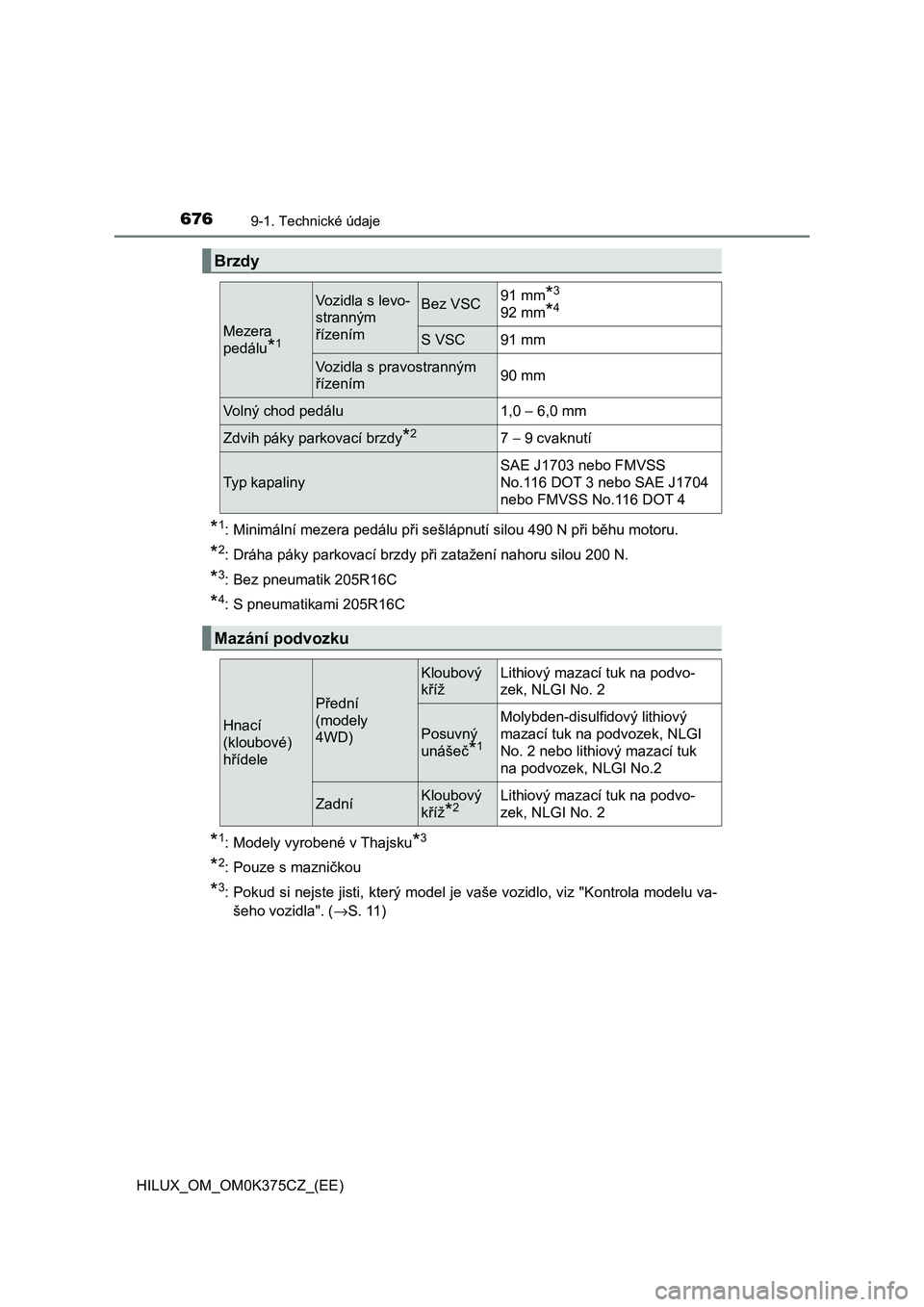

6769-1. Technické údaje
HILUX_OM_OM0K375CZ_(EE)
*1: Minimální mezera pedálu při sešlápnutí silou 490 N při běhu motoru.
*2: Dráha páky parkovací brzdy při zatažení nahoru silou 200 N.
*3: Bez pneumatik 205R16C
*4: S pneumatikami 205R16C
*1: Modely vyrobené v Thajsku*3
*2: Pouze s mazničkou
*3: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu va-
šeho vozidla". (→S. 11)
Brzdy
Mezera
pedálu
*1
Vozidla s levo-
stranným
řízenímBez VSC91 mm*3
92 mm*4
S VSC91 mm
Vozidla s pravostranným
řízením90 mm
Volný chod pedálu1,0 − 6,0 mm
Zdvih páky parkovací brzdy*27 − 9 cvaknutí
Typ kapaliny
SAE J1703 nebo FMVSS
No.116 DOT 3 nebo SAE J1704
nebo FMVSS No.116 DOT 4
Mazání podvozku
Hnací
(kloubové)
hřídele
Přední
(modely
4WD)
Kloubový
křížLithiový mazací tuk na podvo-
zek, NLGI No. 2
Posuvný
unášeč
*1
Molybden-disulfidový lithiový
mazací tuk na podvozek, NLGI
No. 2 nebo lithiový mazací tuk
na podvozek, NLGI No.2
ZadníKloubový
kříž
*2Lithiový mazací tuk na podvo-
zek, NLGI No. 2

677
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K375CZ_(EE)
16palcové pneumatiky
17palcové pneumatiky (typ A)
Řízení
VůleMéně než 30 mm
Typ kapaliny posilovače
řízeníKapalina pro automatické převodovky
DEXRON® II nebo III
Pneumatiky a kola
Rozměr pneumatik205R16C 8PR 110/108S
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kolo
kPa (kgf/cm2
nebo
bar; psi)
Zadní kolo
(nezatíženo)
kPa (kgf/cm
2
nebo
bar; psi)
Zadní kolo
(plně zatíženo)
kPa (kgf/cm
2
nebo
bar; psi)
270 (2,7; 39)270 (2,7; 39)340 (3,4; 49)
Rozměr kol16 × 6J
Utahovací
moment matic kol105 N•m
Rozměr pneumatik 225/70R17C 108/106S
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kolo
kPa (kgf/cm2
nebo
bar; psi)
Zadní kolo
(nezatíženo)
kPa (kgf/cm
2
nebo
bar; psi)
Zadní kolo
(plně zatíženo)
kPa (kgf/cm
2
nebo
bar; psi)
240 (2,4; 35)240 (2,4; 35)300 (3,0; 44)
Rozměr kol17 × 6J
Utahovací
moment matic kol105 N•m

6789-1. Technické údaje
HILUX_OM_OM0K375CZ_(EE)
17palcové pneumatiky (typ B)
18palcové pneumatiky
■Když táhnete přívěs (modely pro cílovou oblast modelového kódu W*)
Přidejte 20,0 kPa (0,2 kgf/cm2 nebo bar; 3 psi) k doporučenému tlaku huštění
pneumatik a jezděte rychlostmi do 100 km/h.
*: Pokud si nejste jisti, který model je vaše vozidlo, viz "Kontrola modelu vaše-
ho vozidla". (→S. 11)
Rozměr pneumatik265/65R17 112S
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kolo
(nezatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Přední kolo
(plně zatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Zadní kolo
(nezatíženo)
kPa
(kgf/cm
2
nebo
bar; psi)
Zadní kolo
(plně zatíženo)
kPa
(kgf/cm
2
nebo
bar; psi)
Bez systému
Stop & Start200
(2,0; 29)230
(2,3; 33)200
(2,0; 29)250
(2,5; 36)
Se systémem
Stop & Start230
(2,3; 33)230
(2,3; 33)230
(2,3; 33)250
(2,5; 36)
Rozměr kol17 × 7 1/2J
Utahovací
moment matic kol105 N•m
Rozměr pneumatik265/60R18 110H
Tlak huštění
pneumatik
(Doporučený tlak
huštění studených
pneumatik)Přední kolo
(nezatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Přední kolo
(plně zatíženo)
kPa
(kgf/cm2
nebo bar;
psi)
Zadní kolo
(nezatíženo)
kPa
(kgf/cm
2
nebo
bar; psi)
Zadní kolo
(plně zatíženo)
kPa
(kgf/cm2
nebo
bar; psi)
Bez systému
Stop & Start200
(2,0; 29)230
(2,3; 33)200
(2,0; 29)250
(2,5; 36)
Se systémem
Stop & Start230
(2,3; 33)230
(2,3; 33)230
(2,3; 33)250
(2,5; 36)
Rozměr kol18 × 7 1/2J
Utahovací
moment matic kol105 N•m

679
9
9-1. Technické údaje
Technické údaje vozidla
HILUX_OM_OM0K375CZ_(EE)
*1: Je-li ve výbavě
*2: Příkon se liší v závislosti na specifikaci. Když měníte žárovku, použijte žá-
rovku se stejným příkonem, jako má originální žárovka.
Žárovky
ŽárovkyWTy p
ExteriérSvětlomety
Dálkové/tlumené světlomety
(halogenové světlomety)
Dálkové světlomety (LED světlomety)60/55
60A
B
Halogenová přední mlhová světla
*119 C
Přední obrysová světla
(halogenové světlomety)
Bez světel pro denní svícení
Se světly pro denní svícení5
21/5D
D
Přední směrová světla
Halogenové světlomety
LED světlomety21
21E
F
Zadní směrová světla 21 E
Couvací světla 21 G
Zadní mlhové světlo
*121 G
Osvětlení registrační značky 5 D
Brzdová/koncová světla 21/5 G
InteriérOsvětlení interiéru
*18H
Osobní/vnitřní lampičky5 nebo
8
*2D
A: Halogenové žárovky H4
B: Halogenové žárovky HB3
C: Halogenové žárovky H16
D: Bezpaticové žárovky (čiré)E: Bajonetové žárovky (oranžové)
F: Bezpaticové žárovky (oranžové)
G: Bajonetové žárovky (čiré)
H: Sufitové žárovky

6809-1. Technické údaje
HILUX_OM_OM0K375CZ_(EE)
Informace o palivu
◆Benzínový motor
Když uvidíte tyto typy palivových štítků u čerpací stanice, použijte
pouze palivo s jedním z následujících štítků.

Musíte používat pouze bezolovnatý benzín.
Pro optimální výkon motoru zvolte bezolovnatý benzín s oktanovým
číslem 91 nebo vyšším.
◆Naftový motor
Když uvidíte tyto typy palivových štítků u čerpací stanice, použijte
pouze palivo s jedním z následujících štítků.

Oblast EU:
Musíte používat pouze motorovou naftu odpovídající Evropské nor-
mě EN590 nebo EN16734.
Mimo oblast EU:
Musíte používat pouze motorovou naftu s cetanovým číslem 48
nebo vyšším.
Pouze Rusko:
Musíte používat pouze motorovou naftu s cetanovým číslem 48
nebo vyšším.
Musíte používat pouze motorovou naftu odpovídající GOST
R52368-2005 (Síra max. 10 mg/kg).
■Použití směsi etanolu a benzínu v benzínovém motoru
Toyota umožňuje použití směsi etanolu a benzínu, pokud je obsah etanolu do
10 %. Ujistěte se, že směs etanolu a benzínu, která má být použita, má výše
uvedené oktanové číslo.
■Pokud plánujete jízdu do zahraničí (vozidla se systémem DPF)
Nafta s nízkým obsahem síry nemusí být dostupná, takže si její dostupnost
zkontrolujte u vašeho distributora.
