2019 TOYOTA COROLLA HATCHBACK sensor

387
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Personer vil muligvis ikke blive registre-
ret, hvis de er iført visse former for
beklædning.
nSensorernes registreringsom-
råde
Ca. 100 cm
Ca. 150 cm
Ca. 60 cm
Ca. 115 cm (biler med sidesen-
sorer for og bag)
Diagrammet viser sensorernes registre-
ringsområde. Bemærk, at sensorerne
ikke kan registrere objekter, som er
ekstremt tæt på bilen.
For oplysninger om registrering af
objekter i sideområderne. (
S. 385)
Sensorernes registreringsområde kan
ændre sig afhængig af formen på
objektet osv.
nMulti-informationsdisplay, forrudedisplay (hvis monteret) og audio-
systemets display (hvis monteret)
Når et objekt registreres af en sens or, vises den omtrentlige afstand til
objektet på multi-informationsdisplayet, audiosystemets display (hvis mon-
teret) og forrudedisplayet (hvis monteret). (Efterhånden som afstanden til
objektet bliver kort, kan afstandssegmenterne blinke).
Visningerne for sidesensoren for og sidesensoren bag (hvis monteret)
vises først, når der er foretaget en scanning af sideområderne.
 Omtrentlig afstand til objekt: 150 cm til 60 cm
* (midtersensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Visning af
sensorregistrering,
afstand til objekt
Multi-informationsdisplayAudiosystemets displayForrudedisplay
OM12L25DK.book Page 387 Wednesday, April 10, 2019 9:44 AM

388
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel

Omtrentlig afstand til objekt: 100 cm til 60 cm* (midtersensor for)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Omtrentlig afstand til objekt: 60 cm til 45 cm* (undtagen sidesensor for,
sidesensor bag)
115 cm til 70 cm
* (sidesensor for, sidesensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Omtrentlig afstand til objekt: 45 cm til 30 cm* (undtagen sidesensor for,
sidesensor bag)
70 cm til 30 cm
* (sidesensor for, sidesensor bag)
*: Funktionen til automatisk afbrydel se af summer er aktiveret. (S. 389)
Omtrentlig afstand til objekt: 30 cm til 15 cm*1
*1: Funktionen til automati sk afbrydelse af summer er deaktiveret. ( S. 389)
*2: Afstandssegmenterne blinker langsomt.
Omtrentlig afstand til objekt: Mindre end 15 cm*1
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplayAudiosystemets displayForrudedisplay
Multi-informationsdisplay*2Audiosystemets display*2Forrudedisplay
OM12L25DK.book Page 388 Wednesday, April 10, 2019 9:44 AM

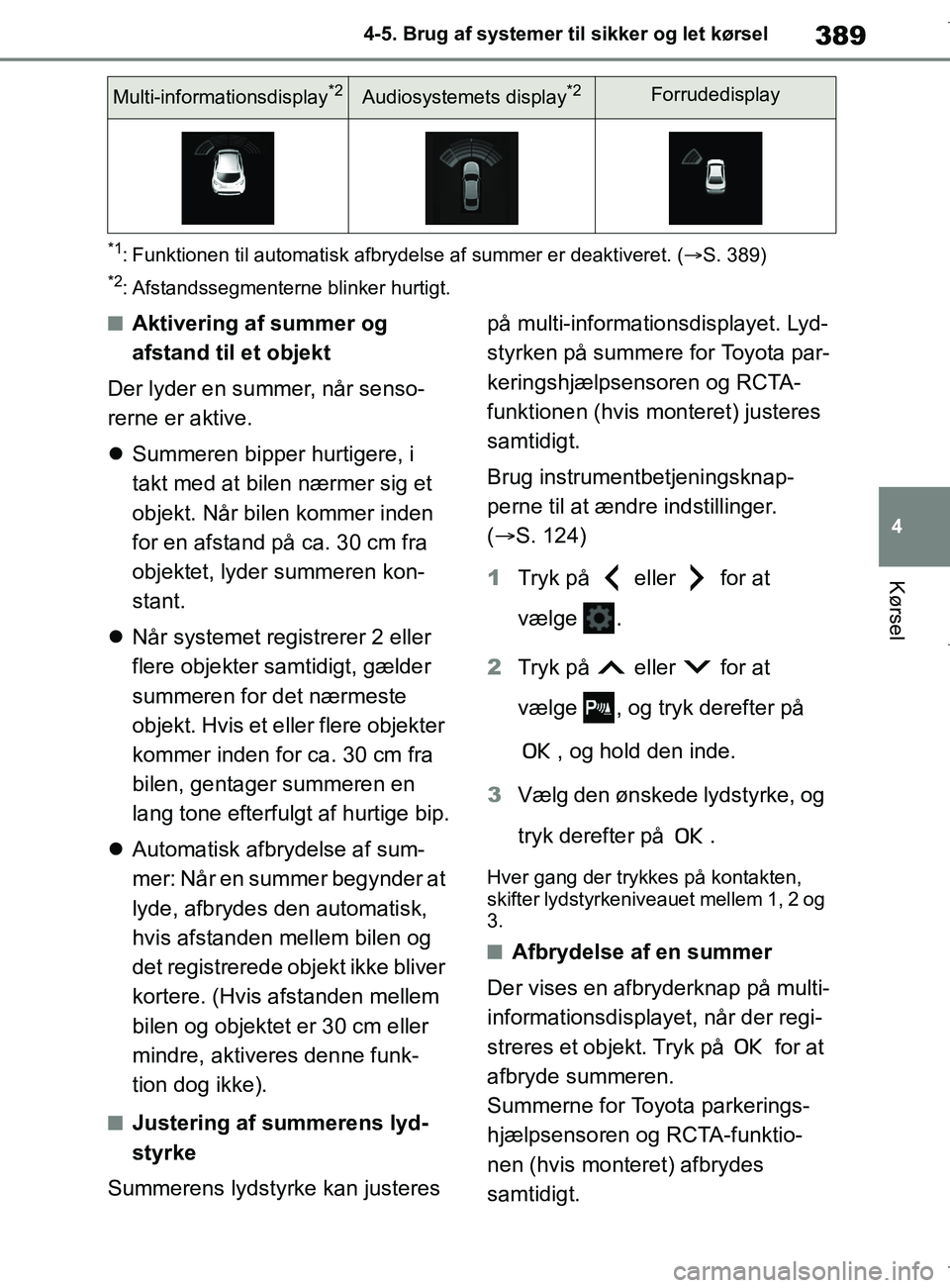

389
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
*1: Funktionen til automati
sk afbrydelse af summer er deaktiveret. ( S. 389)
*2: Afstandssegmenterne blinker hurtigt.
nAktivering af summer og
afstand til et objekt
Der lyder en summer, når senso-
rerne er aktive.
 Summeren bipper hurtigere, i
takt med at bilen nærmer sig et
objekt. Når bilen kommer inden
for en afstand på ca. 30 cm fra
objektet, lyder summeren kon-
stant.
 Når systemet registrerer 2 eller
flere objekter samtidigt, gælder
summeren for det nærmeste
objekt. Hvis et eller flere objekter
kommer inden for ca. 30 cm fra
bilen, gentager summeren en
lang tone efterfulgt af hurtige bip.
 Automatisk afbrydelse af sum-
mer: Når en summer begynder at
lyde, afbrydes den automatisk,
hvis afstanden mellem bilen og
det registrerede objekt ikke bliver
kortere. (Hvis afstanden mellem
bilen og objektet er 30 cm eller
mindre, aktiveres denne funk-
tion dog ikke).
nJustering af summerens lyd-
styrke
Summerens lydstyrk e kan justeres på multi-informationsdisplayet. Lyd-
styrken på summere for Toyota par-
keringshjælpsensoren og RCTA-
funktionen (hvis mo
nteret) justeres
samtidigt.
Brug instrumentbetjeningsknap-
perne til at ændre indstillinger.
(  S. 124)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge , og tryk derefter på
, og hold den inde.
3 Vælg den ønskede lydstyrke, og
tryk derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem 1, 2 og
3.
nAfbrydelse af en summer
Der vises en afbryderknap på multi-
informationsdisplayet, når der regi-
streres et objekt. Tryk på for at
afbryde summeren.
Summerne for Toyota parkerings-
hjælpsensoren og RCTA-funktio-
nen (hvis monteret) afbrydes
samtidigt.
Multi-informationsdisplay*2Audiosystemets display*2Forrudedisplay
OM12L25DK.book Page 389 Wednesday, April 10, 2019 9:44 AM

390
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
Frakoblingen af lyden annulleres
automatisk i følgende situationer:

Når gearvælgeren flyttes.
 Når bilens hastighed har over-
skredet en bestemt hastighed.
 Når funktionen annulleres mid-
lertidigt.
 Når funktionen deaktiveres
manuelt.
 Når tændingskontakten er slået
fra.
*: Hvis monteret
Instrumentbetjeningsknapper
Aktivering/deaktivering af RCTA-funkti-
onen.
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren.
Sidespejl-indikatorer
Når det registreres, at en bil nærmer sig
fra højre eller venstre bag bilen, blinker
begge sidespejl-indikatorerne.
Audiosystemets display (hvis
monteret)
RCTA-funktion (advarsel
om krydsende trafik bag
bilen)
*
RCTA-funktionen anvender
BSM-systemets radarsensorer
i siden bag bagkofangeren.
Funktionen er beregnet til at
hjælpe føreren med at orien-
tere sig i områder, der er van-
skelige at se under bakning.
Systemets dele
OM12L25DK.book Page 390 Wednesday, April 10, 2019 9:44 AM

391
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
Hvis det registreres, at en bil nærmer
sig fra højre eller venstre side bag
bilen, vises RCTA-ikonet (
S. 392) for
den pågældende side på audiosyste-
mets display. På illustrationen vises et
eksempel med biler, der nærmer sig fra
begge sider af bilen.
RCTA-summer
Når en bil nærmer sig fra højre eller
venstre bag bilen, lyder en summer.
Summeren lyder også i cirka 1 sekund,
umiddelbart efter at RCTA-funktionen
er aktiveret.
Brug instrumentbetjeningsknap-
perne til at aktivere/deaktivere
RCTA-funktionen. ( S. 124)
1 Tryk på eller for at
vælge .
2 Tryk på eller for at
vælge "RCTA", og tryk derefter
på .
Når RCTA-funktionen er deaktiveret,
lyser RCTA OFF-indikatoren ( S . 111 ) .
(Hver gang tændingskontakten slås fra
og derefter stilles på ON, aktiveres
RCTA-funktionen automatisk).
nSidespejlindikatorens synlighed
I stærkt sollys kan de t være svært at se
sidespejlindikatoren.
nRCTA-summerens hørbarhed
Det kan være vanskeligt at høre RCTA-
summeren for andre kraftige lyde, fx
hvis der er skruet højt op for audiosyste-
met.
nNår "RCTA Unavailable" vises på
multi-informationsdisplayet
Der kan sidde vand, sne, mudder osv.
omkring sensorerne på bagkofangeren.
(S. 379) Den bør vende tilbage til nor-
mal funktion, hvis vandet, sneen, mud-
deret osv. fjernes fra sensorområdet på
bagkofangeren.
Desuden fungerer funktionen muligvis
ikke normalt ved brug under ekstremt
varme eller kolde forhold.
nSideradarsensorer bag
S. 379
Aktivering/deaktivering af
RCTA-funktionen
ADVARSEL
nAdvarsler vedr. brugen af funkti-
onen
Føreren har alene ansvaret for en sik-
ker kørsel. Kør altid sikkert, og hold
godt øje med omgivelserne.
RCTA-funktionen er en supplerende
funktion, som advarer føreren om, at
en bil nærmer sig fra bilens højre eller
venstre side eller bagfra. Da RCTA-
funktionen muligvis ikke fungerer kor-
rekt under visse fo rhold, skal føreren
selv bekræfte sikke rheden visuelt.
Hvis der stoles for meget på denne
funktion, er der risiko for en ulykke
med døden eller alvorlige kvæstelser
til følge.
OM12L25DK.book Page 391 Wednesday, April 10, 2019 9:44 AM

392
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nBetjening af RCTA-funktionen
RCTA-funktionen anvender sideradarsensorer bagpå bilen til at registrere
biler, der nærmer sig fra højre eller venstre bag bilen og advarer føreren om
disse biler ved at blinke med indikatorerne på sidespejlene og aktivere en
summer.
Biler, der nærmer sig
Registreringsområder for biler, der nærmer sig
nVisning af RCTA-ikoner
Når en bil, der nærmer sig fra højre
eller venstre bag bilen, registreres,
vises følgende på audiosystemets
display (hvis monteret).
 Skærm til Toyota parkerings-
hjælp (hvis monteret): Biler nær-
mer sig fra begge sider af bilen
RCTA-funktion
OM12L25DK.book Page 392 Wednesday, April 10, 2019 9:44 AM

393
4
COROLLA_TMUK_EE 4-5. Brug af systemer til sikker og let kørsel
Kørsel
nRCTA-funktionens registreringsområder
Nedenfor skitseres de områder, køretøjer kan registreres inden for.
Summeren kan advare føreren om
biler, der nærmer sig fra større
afstand med højere hastighed.
Eksempel:
nRCTA-funktionen fungerer når:
RCTA-funktionen fungerer, når alle føl-
gende betingelser er opfyldt:
lTændingskontakten står på ON.
lRCTA-funktionen er aktiveret.
lGearvælgeren står på R.
lBilens hastighed er lavere end ca.
8 km/t.
lHastigheden for køretøjet, der nær-
mer sig, er mellem ca. 8 km/t og
28 km/t.
nJustering af summerens lydstyrke
Summerens lydstyrke kan justeres på
multi-informationsdisplayet. Lydstyrken
på summere for Toyo ta parkeringshjælp-
sensoren og RCTA-funktionen justeres
samtidigt.
Brug instrumentbetje ningsknapperne til
at ændre indstillinger. ( S. 124)1
Tryk på eller for at vælge
.
2 Tryk på eller for at vælge
"RCTA", og tryk derefter på , og
hold den inde.
3 Vælg den ønskede lydstyrke, og tryk
derefter på .
Hver gang der trykkes på kontakten,
skifter lydstyrkeniveauet mellem
1, 2 og 3.
nAfbrydelse af en summer
Der vises en afbryderknap på multi-
informationsdisplayet, når der registre-
res et objekt. Tryk på for at afbryde
summeren.
Summerne for Toyota parkeringshjælp-
sensoren og RCTA-funktionen afbrydes
samtidigt.
Frakoblingen af lyden annulleres auto-
matisk i følgende situationer:
lNår gearvælgeren flyttes.
lNår bilens hastighed har overskredet
en bestemt hastighed.
lNår funktionen annulleres midlertidigt.
lNår funktionen deaktiveres manuelt.
lNår tændingskontakten er slået fra.
Hastighed for bil,
der nærmer sig Omtrentlig
advarselsafstand
28 km/t (hurtigt)20 m
8 km/t (langsomt)5,5 m
OM12L25DK.book Page 393 Wednesday, April 10, 2019 9:44 AM

394
COROLLA_TMUK_EE4-5. Brug af systemer til sikker og let kørsel
nForhold, hvor RCTA-funktionen
ikke vil registrere et køretøj
RCTA-funktionen er ikke beregnet til at
registrere følgende typer af køretøjer
og/eller objekter:
lKøretøjer, der nærmer sig direkte bag-
fra
lBiler, der parkerer baglæns i en parke-
ringsbås ved siden af din bil
lBiler, der ikke kan registreres af sen-
sorerne, på grund af forhindringer
lAutoværn, mure, skilte, parkerede
biler og lignende stillestående objek-
ter
*
lSmå motorcykler, cykler, fodgængere
o s v.*
lKøretøjer, der bevæger sig væk fra
din bil
lBiler, der nærmer sig fra parkerings-
båsene ved siden af din bil*
*
: Afhængig af forholdene kan registre- ring af et køretøj og/eller objekt finde
sted.
nForhold, hvor RCTA-funktionen
muligvis ikke fungerer korrekt
lRCTA-funktionen registrerer muligvis
ikke køretøjer korre kt i følgende situa-
tioner:
• Når en sensor er fejljusteret på grund
af et kraftigt slag mod sensoren eller
dens omgivelser
• Når mudder, sne, is, klistermærker osv. dækker en sensor eller dens
omgivelser på bagkofangeren
• Ved kørsel på en vej, der er våd af stil- lestående vand på grund af regn, sne
eller tåge • Når flere køretøjer nærmer sig med
kun et lille mellemrum mellem hvert
køretøj
• Hvis en bil nærmer sig bilens bagende hurtigt
• Når der er monteret et trækøje bag på
bilen
• Ved bakning op af en stigning med en kraftig ændring i hældningen
• Ved bakning ud af en parkeringsplads i en flad vinkel
• Umiddelbart efter, at RCTA-funktionen er slået til
• Umiddelbart efter motoren er startet
med RCTA-funktionen slået til
• Når sensorerne ikke kan registrere et køretøj på grund af forhindringer
OM12L25DK.book Page 394 Wednesday, April 10, 2019 9:44 AM
