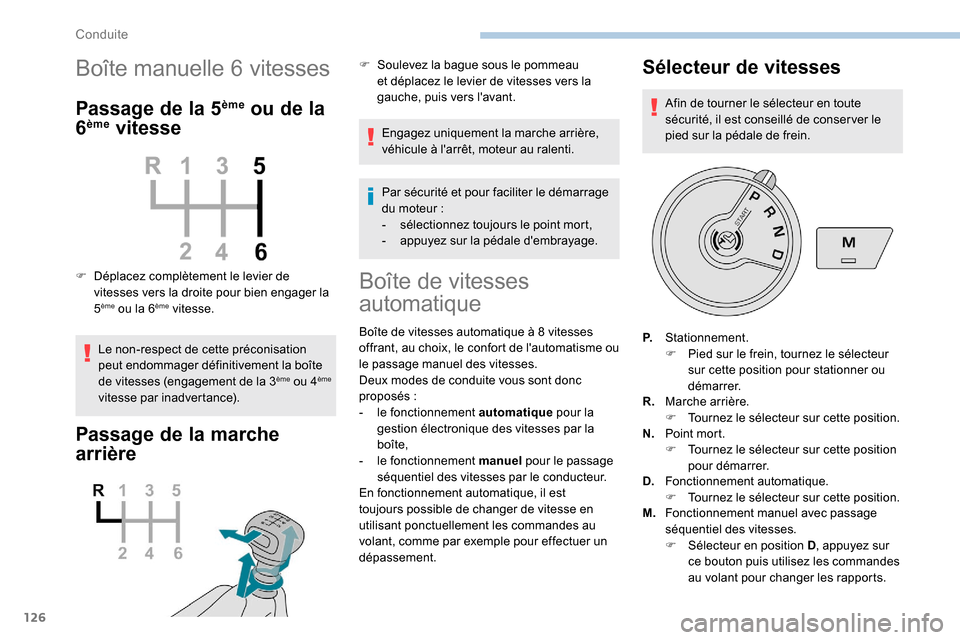

Boîte manuelle 6 vitesses
Passage de la 5ème ou de la
6ème vitesse
F Déplacez complètement le levier de
vitesses vers la droite pour bien engager la
5
ème ou la 6ème vitesse.
Le non-respect de cette préconisation
peut endommager définitivement la boîte
de vitesses (engagement de la 3
ème ou 4ème
vitesse par inadvertance).
Passage de la marche
arrière
F Soulevez la bague sous le pommeau et déplacez le levier de vitesses vers la
gauche, puis vers l'avant.
Engagez uniquement la marche arrière,
véhicule à l'arrêt, moteur au ralenti.
Par sécurité et pour faciliter le démarrage
du moteur
:
-

s
électionnez toujours le point mort,
-

a
ppuyez sur la pédale d'embrayage.
Boîte de vitesses
automatique
Boîte de vitesses automatique à 8 vitesses
o ffrant, au choix, le confort de l'automatisme ou
le passage manuel des vitesses.
Deux modes de conduite vous sont donc
proposés


:
-

l
e fonctionnement automatique pour la
gestion électronique des vitesses par la
boîte,
-

l
e fonctionnement manuel pour le passage
séquentiel des vitesses par le conducteur.
En fonctionnement automatique, il est
toujours possible de changer de vitesse en
utilisant ponctuellement les commandes au
volant, comme par exemple pour effectuer un
dépassement.
Sélecteur de vitesses
Afin de tourner le sélecteur en toute
sécurité, il est conseillé de conser ver le
pied sur la pédale de frein.
P. Stationnement.
F

P
ied sur le frein, tournez le sélecteur
sur cette position pour stationner ou
démarrer.
R. Marche arrière.
F

T
ournez le sélecteur sur cette position.
N. Point mort.
F

T
ournez le sélecteur sur cette position
pour démarrer.
D. Fonctionnement automatique.
F

T
ournez le sélecteur sur cette position.
M. Fonctionnement manuel avec passage
séquentiel des vitesses.
F

Sél
ecteur en position D , appuyez sur
ce bouton puis utilisez les commandes
au volant pour changer les rapports.
Conduite

127

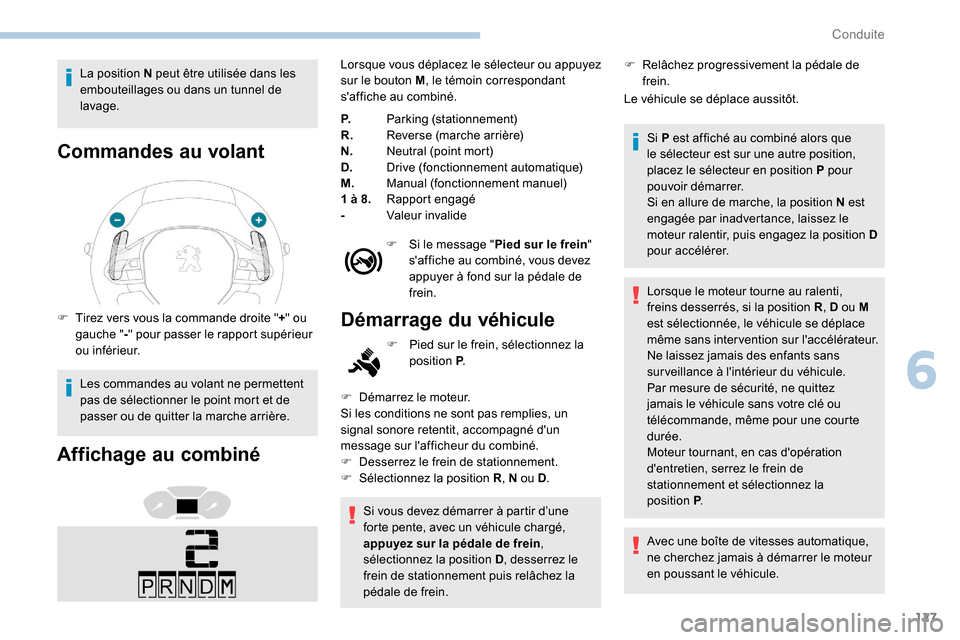

La position N peut être utilisée dans les
embouteillages ou dans un tunnel de
lavage.
Commandes au volant
F Tirez vers vous la commande droite "+" ou
gauche " -" pour passer le rapport supérieur
ou inférieur.
Les commandes au volant ne permettent
pas de sélectionner le point mort et de
passer ou de quitter la marche arrière.
Affichage au combiné
Lorsque vous déplacez le sélecteur ou appuyez
sur le bouton M , le témoin correspondant
s'affiche au combiné.
P. Parking (stationnement)
R. Reverse (marche arrière)
N. Neutral (point mort)
D. Drive (fonctionnement automatique)
M. Manual (fonctionnement manuel)
1 à 8. Rapport engagé
- Valeur invalide
F

S
i le message " Pied sur le frein "
s'affiche au combiné, vous devez
appuyer à fond sur la pédale de
frein.
Démarrage du véhicule
F Démarrez le moteur.
Si les conditions ne sont pas remplies, un
signal sonore retentit, accompagné d'un
message sur l'afficheur du combiné.
F

D
esserrez le frein de stationnement.
F

Sél
ectionnez la position R , N ou D.
F

P
ied sur le frein, sélectionnez la
position P .
Si vous devez démarrer à partir d’une
forte pente, avec un véhicule chargé,
appuyez sur la pédale de frein,
sélectionnez la position D , desserrez le
frein de stationnement puis relâchez la
pédale de frein. F

R
elâchez progressivement la pédale de
frein.
Le véhicule se déplace aussitôt.
Si P est affiché au combiné alors que
le sélecteur est sur une autre position,
placez le sélecteur en position P pour
pouvoir démarrer.
Si en allure de marche, la position N est
engagée par inadvertance, laissez le
moteur ralentir, puis engagez la position D
pour accélérer.
Lorsque le moteur tourne au ralenti,
freins desserrés, si la position R , D ou M
est sélectionnée, le véhicule se déplace
même sans inter vention sur l'accélérateur.
Ne laissez jamais des enfants sans
surveillance à l'intérieur du véhicule.
Par mesure de sécurité, ne quittez
jamais le véhicule sans votre clé ou
télécommande, même pour une courte
durée.
Moteur tournant, en cas d'opération
d'entretien, serrez le frein de
stationnement et sélectionnez la
position


P.
Avec une boîte de vitesses automatique,
ne cherchez jamais à démarrer le moteur
en poussant le véhicule.
6
Conduite

128

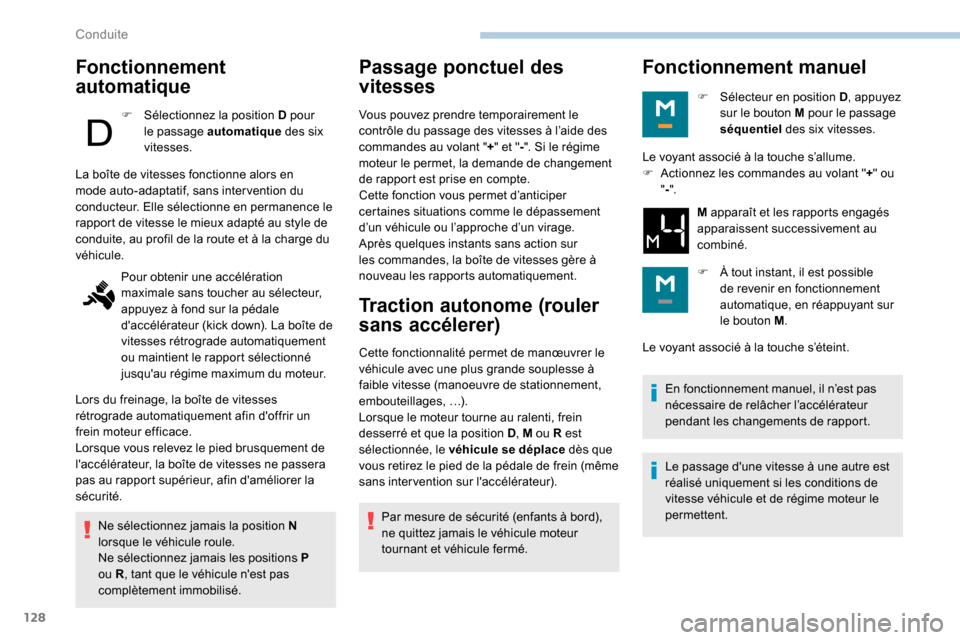

Fonctionnement
automatique
F Sélectionnez la position D pour le passage automatique des six
vitesses.
Ne sélectionnez jamais la position N
lorsque le véhicule roule.
Ne sélectionnez jamais les positions
P
ou R , tant que le véhicule n'est pas
complètement immobilisé.
Passage ponctuel des
vitesses
Vous pouvez prendre temporairement le
contrôle du passage des vitesses à l’aide des
commandes au volant " +" et " -". Si le régime
moteur le permet, la demande de changement
de rapport est prise en compte.
Cette fonction vous permet d’anticiper
certaines situations comme le dépassement
d’un véhicule ou l’approche d’un virage.
Après quelques instants sans action sur
les commandes, la boîte de vitesses gère à
nouveau les rapports automatiquement.
Traction autonome (rouler
sans accélerer)
Cette fonctionnalité permet de manœuvrer le
véhicule avec une plus grande souplesse à
faible vitesse (manoeuvre de stationnement,
embouteillages, …).
Lorsque le moteur tourne au ralenti, frein
desserré et que la position D , M ou R est
sélectionnée, le véhicule se déplace dès que
vous retirez le pied de la pédale de frein (même
sans inter vention sur l'accélérateur).
Par mesure de sécurité (enfants à bord),
ne quittez jamais le véhicule moteur
tournant et véhicule fermé.
La boîte de vitesses fonctionne alors en
mode auto-adaptatif, sans inter vention du
conducteur. Elle sélectionne en permanence le
rapport de vitesse le mieux adapté au style de
conduite, au profil de la route et à la charge du
véhicule.
Pour obtenir une accélération
maximale sans toucher au sélecteur,
appuyez à fond sur la pédale
d'accélérateur (kick down). La boîte de
vitesses rétrograde automatiquement
ou maintient le rapport sélectionné
jusqu'au régime maximum du moteur.
Lors du freinage, la boîte de vitesses
rétrograde automatiquement afin d'offrir un
frein moteur efficace.
Lorsque vous relevez le pied brusquement de
l'accélérateur, la boîte de vitesses ne passera
pas au rapport supérieur, afin d'améliorer la
sécurité.
Fonctionnement manuel
F Sélecteur en position D , appuyez
sur le bouton M pour le passage
séquentiel des six vitesses.
Le voyant associé à la touche s’éteint. En fonctionnement manuel, il n’est pas
nécessaire de relâcher l’accélérateur
pendant les changements de rapport.
Le passage d'une vitesse à une autre est
réalisé uniquement si les conditions de
vitesse véhicule et de régime moteur le
permettent.
Le voyant associé à la touche s’allume.
F

A

ctionnez les commandes au volant " +" ou
" - ".
M apparaît et les rapports engagés
apparaissent successivement au
combiné.
F

À t
out instant, il est possible
de revenir en fonctionnement
automatique, en réappuyant sur
le bouton M .
Conduite

130

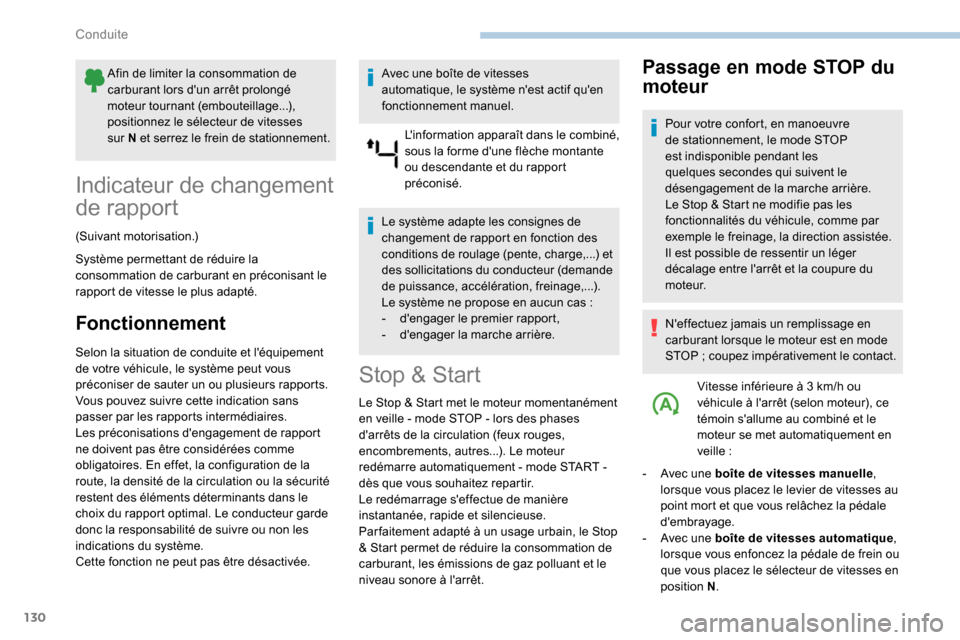

Afin de limiter la consommation de
carburant lors d'un arrêt prolongé
moteur tournant (embouteillage...),
positionnez le sélecteur de vitesses
sur N et serrez le frein de stationnement.
Indicateur de changement
de rapport
(Suivant motorisation.)
Système permettant de réduire la
consommation de carburant en préconisant le
rapport de vitesse le plus adapté.
Fonctionnement
Selon la situation de conduite et l'équipement
de votre véhicule, le système peut vous
préconiser de sauter un ou plusieurs rapports.
Vous pouvez suivre cette indication sans
passer par les rapports intermédiaires.
Les préconisations d'engagement de rapport
ne doivent pas être considérées comme
obligatoires. En effet, la configuration de la
route, la densité de la circulation ou la sécurité
restent des éléments déterminants dans le
choix du rapport optimal. Le conducteur garde
donc la responsabilité de suivre ou non les
indications du système.
Cette fonction ne peut pas être désactivée. Avec une boîte de vitesses
automatique, le système n'est actif qu'en
fonctionnement manuel.
L'information apparaît dans le combiné,
sous la forme d'une flèche montante
ou descendante et du rapport
préconisé.
Le système adapte les consignes de
changement de rapport en fonction des
conditions de roulage (pente, charge,...) et
des sollicitations du conducteur (demande
de puissance, accélération, freinage,...).
Le système ne propose en aucun cas :
-
d
'engager le premier rapport,
-
d
'engager la marche arrière.
Stop & Start
Le Stop & Start met le moteur momentanément
en veille - mode STOP - lors des phases
d'arrêts de la circulation (feux rouges,
encombrements, autres...). Le moteur
redémarre automatiquement - mode START -
dès que vous souhaitez repartir.
Le redémarrage s'effectue de manière
instantanée, rapide et silencieuse.
Par faitement adapté à un usage urbain, le Stop
& Start permet de réduire la consommation de
carburant, les émissions de gaz polluant et le
niveau sonore à l'arrêt.
Passage en mode STOP du
moteur
Pour votre confort, en manoeuvre
de stationnement, le mode STOP
est indisponible pendant les
quelques


secondes qui suivent le
désengagement de la marche arrière.
Le Stop & Start ne modifie pas les
fonctionnalités du véhicule, comme par
exemple le freinage, la direction assistée.
Il est possible de ressentir un léger
décalage entre l'arrêt et la coupure du
moteur.
N'effectuez jamais un remplissage en
carburant lorsque le moteur est en mode
STOP
; coupez impérativement le contact.
Vitesse inférieure à 3
km/h ou
véhicule à l'arrêt (selon moteur), ce
témoin s'allume au combiné et le
moteur se met automatiquement en
veille


:
-

A
vec une boîte de vitesses manuelle ,
lorsque vous placez le levier de vitesses au
point mort et que vous relâchez la pédale
d'embrayage.
-

A
vec une boîte de vitesses automatique ,
lorsque vous enfoncez la pédale de frein ou
que vous placez le sélecteur de vitesses en
position


N.
Conduite

131

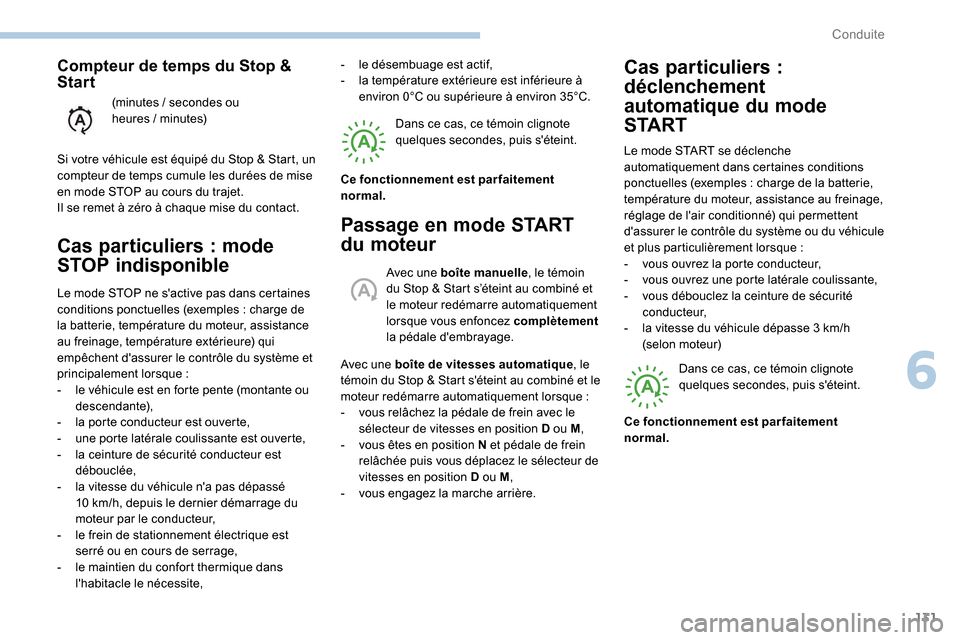

Cas particuliers : mode
S TOP indisponible
Le mode STOP ne s'active pas dans certaines
conditions ponctuelles (exemples
: charge de
la batterie, température du moteur, assistance
au freinage, température extérieure) qui
empêchent d'assurer le contrôle du système et
principalement lorsque


:
-

l
e véhicule est en forte pente (montante ou
descendante),
-

l
a porte conducteur est ouverte,
-

u
ne porte latérale coulissante est ouverte,
-

l
a ceinture de sécurité conducteur est
débouclée,
-

l
a vitesse du véhicule n'a pas dépassé
10
km/h, depuis le dernier démarrage du
moteur par le conducteur,
-

l
e frein de stationnement électrique est
serré ou en cours de serrage,
-

l
e maintien du confort thermique dans
l'habitacle le nécessite, Dans ce cas, ce témoin clignote
quelques


secondes, puis s'éteint.
Passage en mode START
du moteur
Avec une boîte manuelle
, le témoin
du Stop & Start s’éteint au combiné et
le moteur redémarre automatiquement
lorsque vous enfoncez complètement
la pédale d'embrayage.
Avec une boîte de vitesses automatique , le
témoin du Stop & Start s'éteint au combiné et le
moteur redémarre automatiquement lorsque


:
-

v

ous relâchez la pédale de frein avec le
sélecteur de vitesses en position D ou M ,
-

v

ous êtes en position N et pédale de frein
relâchée puis vous déplacez le sélecteur de
vitesses en position D ou M,
-
v

ous engagez la marche arrière.
-

l

e désembuage est actif,
-

l

a température extérieure est inférieure à
environ 0°C ou supérieure à environ 35°C.
Ce fonctionnement est parfaitement
normal.
Compteur de temps du Stop &
Start
(minutes / secondes ou
h eures / minutes)
Si votre véhicule est équipé du Stop & Start, un
compteur de temps cumule les durées de mise
en mode STOP au cours du trajet.
Il se remet à zéro à chaque mise du contact.
Cas particuliers :
d éclenchement
automatique du mode
S TA R T
Le mode START se déclenche
automatiquement dans certaines conditions
ponctuelles (exemples
: charge de la batterie,
température du moteur, assistance au freinage,
réglage de l'air conditionné) qui permettent
d'assurer le contrôle du système ou du véhicule
et plus particulièrement lorsque
:
-

v
ous ouvrez la porte conducteur,
-

v
ous ouvrez une porte latérale coulissante,
-

v
ous débouclez la ceinture de sécurité
c o n d u c t e u r,
-

l
a vitesse du véhicule dépasse 3 km/h
(selon moteur)
Dans ce cas, ce témoin clignote
quelques


secondes, puis s'éteint.
Ce fonctionnement est parfaitement
normal.
6
Conduite

139

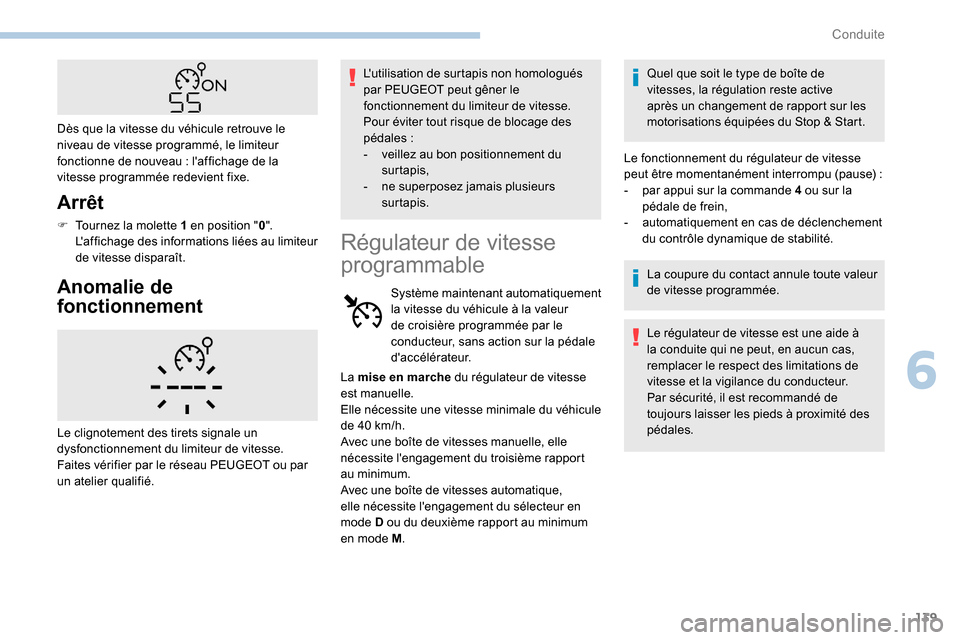

Arrêt
F Tournez la molette 1 en position "0".
L'affichage des informations liées au limiteur
de vitesse disparaît.
Anomalie de
fonctionnement
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner le
fonctionnement du limiteur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement du
surtapis,
-

n
e superposez jamais plusieurs
surtapis.
Dès que la vitesse du véhicule retrouve le
niveau de vitesse programmé, le limiteur
fonctionne de nouveau

: l'affichage de la
vitesse programmée redevient fixe.
Le clignotement des tirets signale un
dysfonctionnement du limiteur de vitesse.
Faites vérifier par le réseau PEUGEOT ou par
un atelier qualifié.
Régulateur de vitesse
programmable
Système maintenant automatiquement
la vitesse du véhicule à la valeur
de croisière programmée par le
conducteur, sans action sur la pédale
d'accélérateur. Quel que soit le type de boîte de
vitesses, la régulation reste active
après un changement de rapport sur les
motorisations équipées du Stop & Start.
Le fonctionnement du régulateur de vitesse
peut être momentanément interrompu (pause) :
-
p
ar appui sur la commande 4 ou sur la
pédale de frein,
-
a
utomatiquement en cas de déclenchement
du contrôle dynamique de stabilité.
La coupure du contact annule toute valeur
de vitesse programmée.
Le régulateur de vitesse est une aide à
la conduite qui ne peut, en aucun cas,
remplacer le respect des limitations de
vitesse et la vigilance du conducteur.
Par sécurité, il est recommandé de
toujours laisser les pieds à proximité des
pédales.
La mise en marche du régulateur de vitesse
est manuelle.
Elle nécessite une vitesse minimale du véhicule
de 40

km/h.
Avec une boîte de vitesses manuelle, elle
nécessite l'engagement du troisième rapport
au minimum.
Avec une boîte de vitesses automatique,
elle nécessite l'engagement du sélecteur en
mode

D ou du deuxième rapport au minimum
en mode
M .
6
Conduite

142

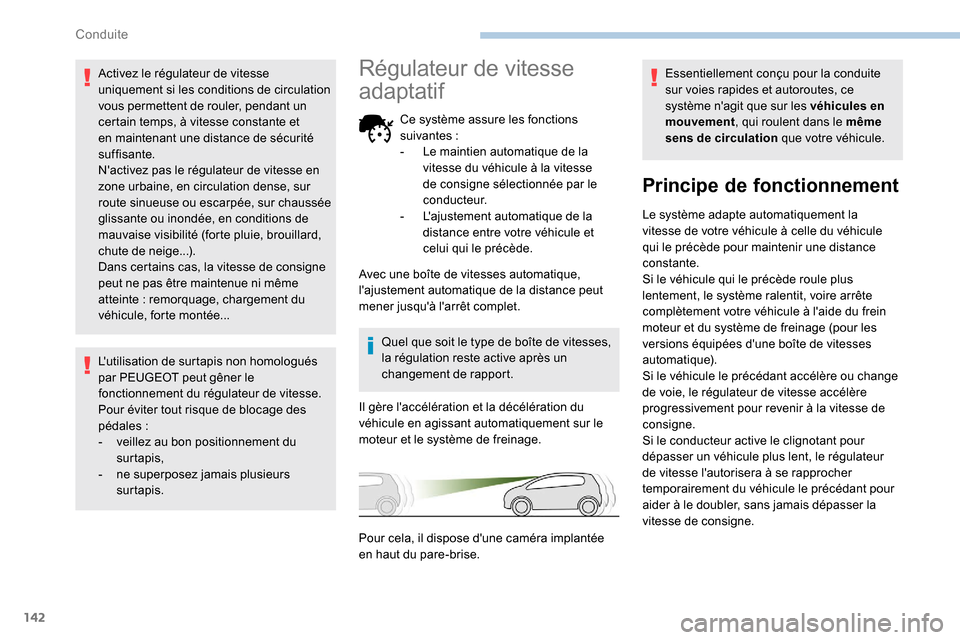

Activez le régulateur de vitesse
uniquement si les conditions de circulation
vous permettent de rouler, pendant un
certain temps, à vitesse constante et
en maintenant une distance de sécurité
suffisante.
N'activez pas le régulateur de vitesse en
zone urbaine, en circulation dense, sur
route sinueuse ou escarpée, sur chaussée
glissante ou inondée, en conditions de
mauvaise visibilité (forte pluie, brouillard,
chute de neige...).
Dans certains cas, la vitesse de consigne
peut ne pas être maintenue ni même
atteinte : remorquage, chargement du
véhicule, forte montée...
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner le
fonctionnement du régulateur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
-

v
eillez au bon positionnement du
surtapis,
-

n
e superposez jamais plusieurs
surtapis.Régulateur de vitesse
adaptatif
Ce système assure les fonctions
suivantes :
-

L
e maintien automatique de la
vitesse du véhicule à la vitesse
de consigne sélectionnée par le
c o n d u c t e u r.
-

L
'ajustement automatique de la
distance entre votre véhicule et
celui qui le précède.
Quel que soit le type de boîte de vitesses,
la régulation reste active après un
changement de rapport.
Il gère l'accélération et la décélération du
véhicule en agissant automatiquement sur le
moteur et le système de freinage. Essentiellement conçu pour la conduite
sur voies rapides et autoroutes, ce
système n'agit que sur les véhicules en
mouvement
, qui roulent dans le même
sens de circulation que votre véhicule.
Principe de fonctionnement
Le système adapte automatiquement la
vitesse de votre véhicule à celle du véhicule
qui le précède pour maintenir une distance
constante.
Si le véhicule qui le précède roule plus
lentement, le système ralentit, voire arrête
complètement votre véhicule à l'aide du frein
moteur et du système de freinage (pour les
versions équipées d'une boîte de vitesses
automatique).
Si le véhicule le précédant accélère ou change
de voie, le régulateur de vitesse accélère
progressivement pour revenir à la vitesse de
consigne.
Si le conducteur active le clignotant pour
dépasser un véhicule plus lent, le régulateur
de vitesse l'autorisera à se rapprocher
temporairement du véhicule le précédant pour
aider à le doubler, sans jamais dépasser la
vitesse de consigne.
Avec une boîte de vitesses automatique,
l'ajustement automatique de la distance peut
mener jusqu'à l'arrêt complet.
Pour cela, il dispose d'une caméra implantée
en haut du pare-brise.
Conduite

143
Les feux de stop s'allument dès que le
système de freinage est activé avec une
décélération du véhicule.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer le
respect des limitations de vitesse et des
distances de sécurité, ni la vigilance du
c o n d u c t e u r.
Certains véhicules présents sur la
chaussée peuvent être mal perçus ou
interprétés par la caméra (exemple :
camion), ce qui peut conduire à une
mauvaise évaluation des distances et
entraîner une accélération ou un freinage
inapproprié du véhicule.
Le conducteur doit en permanence
garder le contrôle de son véhicule en
maintenant les mains sur le volant et les
pieds à proximité des pédales de frein et

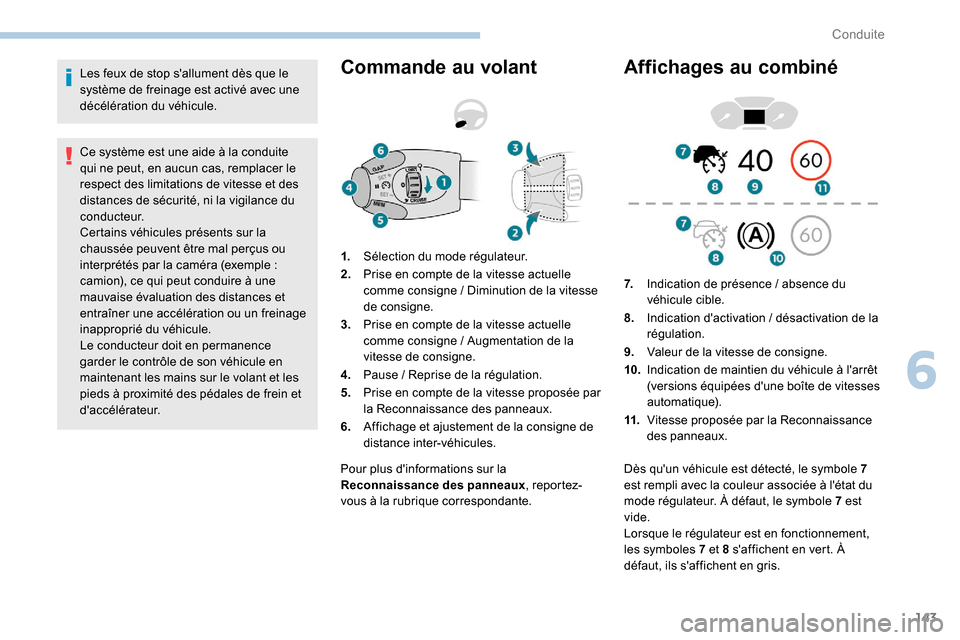

d'accélérateur.Commande au volant
Pour plus d'informations sur la
Reconnaissance des panneaux , repor tez-
vous à la rubrique correspondante.
Affichages au combiné
1. Sélection du mode régulateur.
2. Prise en compte de la vitesse actuelle
comme consigne
/ Diminution de la vitesse
de consigne.
3. Prise en compte de la vitesse actuelle
comme consigne
/ Augmentation de la
vitesse de consigne.
4. Pause
/ Reprise de la régulation.
5. Prise en compte de la vitesse proposée par
la Reconnaissance des panneaux.
6. Affichage et ajustement de la consigne de
distance inter-véhicules. 7.
Indication de présence
/ absence du
véhicule cible.
8. Indication d'activation


/ désactivation de la
régulation.
9. Valeur de la vitesse de consigne.
10. Indication de maintien du véhicule à l'arrêt
(versions équipées d'une boîte de vitesses
automatique).
11. Vitesse proposée par la Reconnaissance
des panneaux.
Dès qu'un véhicule est détecté, le symbole
7
est rempli avec la couleur associée à l'état du
mode régulateur. À défaut, le symbole
7 est
vide.
Lorsque le régulateur est en fonctionnement,
les symboles


7 et 8 s'affichent en vert. À
défaut, ils s'affichent en gris.
6
Conduite
