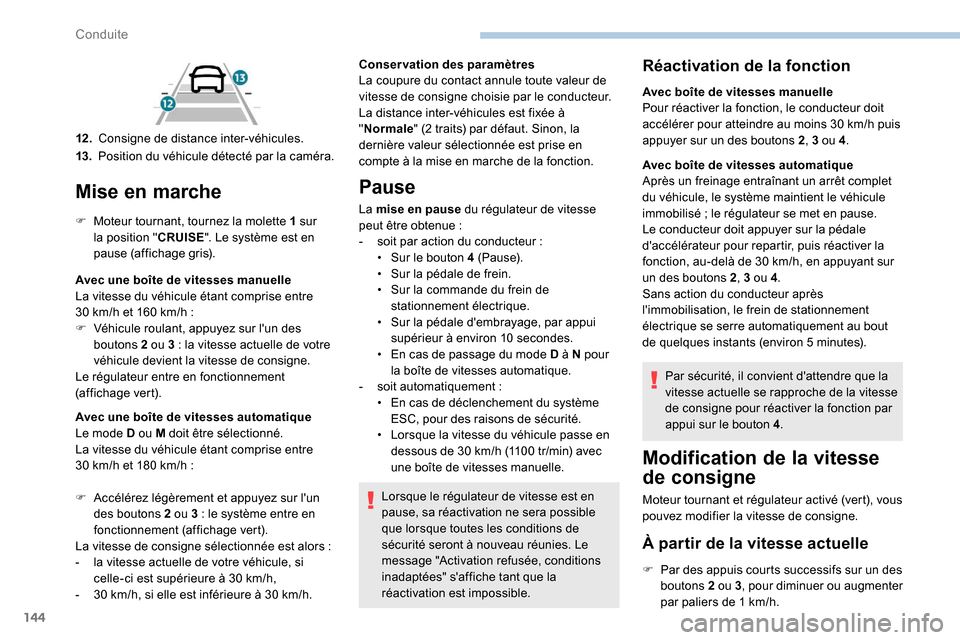

Mise en marche
F Moteur tournant, tournez la molette 1 sur
la position " CRUISE". Le système est en
pause (affichage gris).
Avec une boîte de vitesses manuelle
La vitesse du véhicule étant comprise entre
30
km/h et 160 km/h :
F

V
éhicule roulant, appuyez sur l'un des
boutons
2 ou 3 : la vitesse actuelle de votre
véhicule devient la vitesse de consigne.
Le régulateur entre en fonctionnement
(affichage vert).
Avec une boîte de vitesses automatique
Le mode
D ou M doit être sélectionné.
La vitesse du véhicule étant comprise entre
30
km/h et 180 km/h :
F

A
ccélérez légèrement et appuyez sur l'un
des boutons
2 ou 3 : le système entre en
fonctionnement (affichage vert).
La vitesse de consigne sélectionnée est alors
:
-

l
a vitesse actuelle de votre véhicule, si
celle-ci est supérieure à 30
km/h,
-

3
0 km/h, si elle est inférieure à 30 km/h.
12 .
Consigne de distance inter-véhicules.
13. Position du véhicule détecté par la caméra. Conservation des paramètres
La coupure du contact annule toute valeur de
vitesse de consigne choisie par le conducteur.
La distance inter-véhicules est fixée à
"
Normale " (2 traits) par défaut. Sinon, la
dernière valeur sélectionnée est prise en
compte à la mise en marche de la fonction.
Pause
La mise en pause du régulateur de vitesse
peut être obtenue :
-

s
oit par action du conducteur :
•

S
ur le bouton 4 (Pause).
•

S
ur la pédale de frein.
•

S
ur la commande du frein de
stationnement électrique.
•

S
ur la pédale d'embrayage, par appui
supérieur à environ 10


secondes.
•

E
n cas de passage du mode D à N pour
la boîte de vitesses automatique.
-

s
oit automatiquement :
•

E
n cas de déclenchement du système
ESC, pour des raisons de sécurité.
•

L
orsque la vitesse du véhicule passe en
dessous de 30
km/h (1100 tr/min) avec
une boîte de vitesses manuelle.
Lorsque le régulateur de vitesse est en
pause, sa réactivation ne sera possible
que lorsque toutes les conditions de
sécurité seront à nouveau réunies. Le
message "Activation refusée, conditions
inadaptées" s'affiche tant que la
réactivation est impossible.
Réactivation de la fonction
Avec boîte de vitesses manuelle
Pour réactiver la fonction, le conducteur doit
accélérer pour atteindre au moins 30
km/h puis
appuyer sur un des boutons
2, 3 ou 4 .
Avec boîte de vitesses automatique
Après un freinage entraînant un arrêt complet
du véhicule, le système maintient le véhicule
immobilisé
; le régulateur se met en pause.
Le conducteur doit appuyer sur la pédale
d'accélérateur pour repartir, puis réactiver la
fonction, au-delà de 30
km/h, en appuyant sur
un des boutons
2, 3 ou 4 .
Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
de quelques instants (environ 5
minutes).
Par sécurité, il convient d'attendre que la
vitesse actuelle se rapproche de la vitesse
de consigne pour réactiver la fonction par
appui sur le bouton
4.
Modification de la vitesse
de consigne
Moteur tournant et régulateur activé (vert), vous
pouvez modifier la vitesse de consigne.
À partir de la vitesse actuelle
F Par des appuis courts successifs sur un des
boutons 2 ou 3, pour diminuer ou augmenter
par paliers de 1
km/h.
Conduite

149

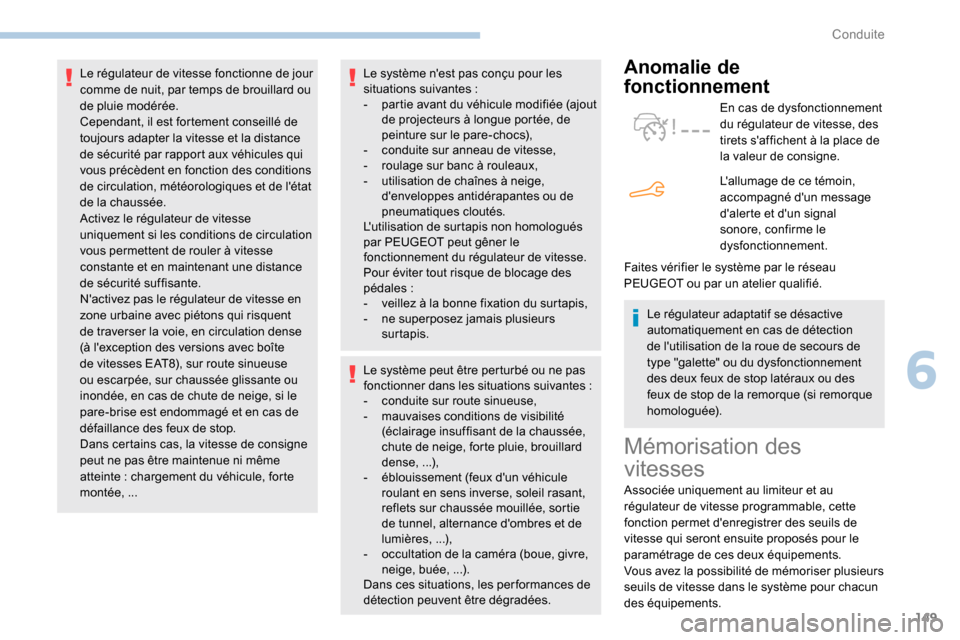

Le système n'est pas conçu pour les
situations suivantes :
-

p
artie avant du véhicule modifiée (ajout
de projecteurs à longue portée, de
peinture sur le pare-chocs),
-

c
onduite sur anneau de vitesse,
-

r
oulage sur banc à rouleaux,
-

u
tilisation de chaînes à neige,
d'enveloppes antidérapantes ou de
pneumatiques cloutés.
L'utilisation de surtapis non homologués
par PEUGEOT peut gêner le
fonctionnement du régulateur de vitesse.
Pour éviter tout risque de blocage des
pédales


:
-

v
eillez à la bonne fixation du surtapis,
-

n
e superposez jamais plusieurs
surtapis.
Le système peut être perturbé ou ne pas
fonctionner dans les situations suivantes


:
-
c

onduite sur route sinueuse,
-

m
auvaises conditions de visibilité
(éclairage insuffisant de la chaussée,
chute de neige, forte pluie, brouillard
dense,


...),
-
éb

louissement (feux d'un véhicule
roulant en sens inverse, soleil rasant,
reflets sur chaussée mouillée, sortie
de tunnel, alternance d'ombres et de
lumières,


...),
-

o
ccultation de la caméra (boue, givre,
neige, buée,


...).
Dans ces situations, les per formances de
détection peuvent être dégradées.Anomalie de
fonctionnement
En cas de dysfonctionnement
du régulateur de vitesse, des
tirets s'affichent à la place de
la valeur de consigne.
L'allumage de ce témoin,
accompagné d'un message
d'alerte et d'un signal
sonore, confirme le
dysfonctionnement.
Le régulateur adaptatif se désactive
automatiquement en cas de détection
de l'utilisation de la roue de secours de
type "galette" ou du dysfonctionnement
des deux feux de stop latéraux ou des
feux de stop de la remorque (si remorque
homologuée).
Le régulateur de vitesse fonctionne de jour
comme de nuit, par temps de brouillard ou
de pluie modérée.
Cependant, il est fortement conseillé de
toujours adapter la vitesse et la distance
de sécurité par rapport aux véhicules qui
vous précèdent en fonction des conditions
de circulation, météorologiques et de l'état
de la chaussée.
Activez le régulateur de vitesse
uniquement si les conditions de circulation
vous permettent de rouler à vitesse
constante et en maintenant une distance
de sécurité suffisante.
N'activez pas le régulateur de vitesse en
zone urbaine avec piétons qui risquent
de traverser la voie, en circulation dense
(à l'exception des versions avec boîte
de vitesses EAT8), sur route sinueuse
ou escarpée, sur chaussée glissante ou
inondée, en cas de chute de neige, si le
pare-brise est endommagé et en cas de
défaillance des feux de stop.
Dans certains cas, la vitesse de consigne
peut ne pas être maintenue ni même
atteinte

: chargement du véhicule, forte
montée,


... Faites vérifier le système par le réseau
PEUGEOT ou par un atelier qualifié.
Mémorisation des
vitesses
Associée uniquement au limiteur et au
régulateur de vitesse programmable, cette
fonction permet d'enregistrer des seuils de
vitesse qui seront ensuite proposés pour le
paramétrage de ces deux équipements.
Vous avez la possibilité de mémoriser plusieurs
seuils de vitesse dans le système pour chacun
des équipements.
6
Conduite

150

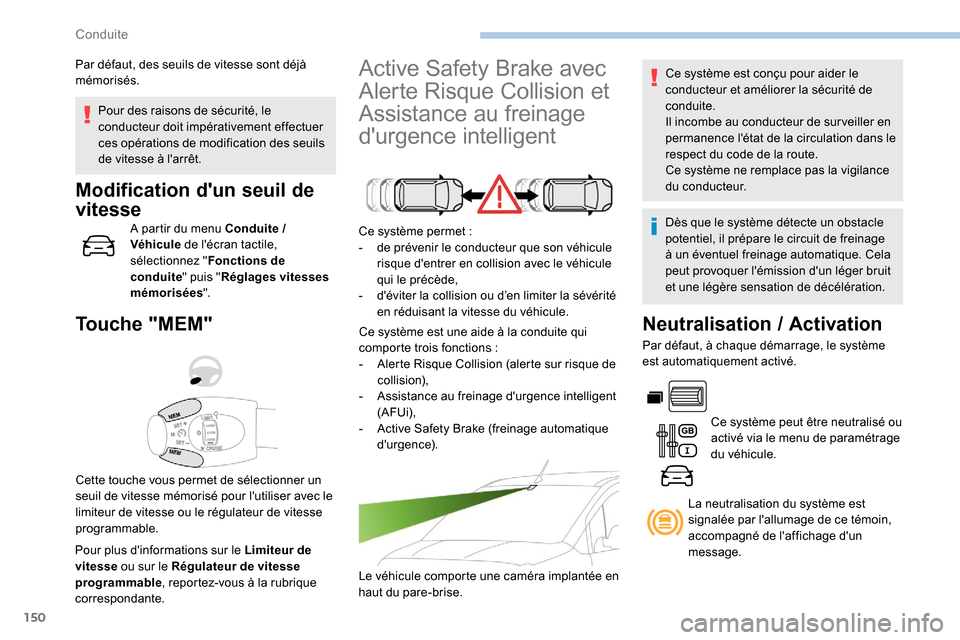

Pour des raisons de sécurité, le
conducteur doit impérativement effectuer
ces opérations de modification des seuils
de vitesse à l'arrêt.
Modification d'un seuil de
vitesse
A partir du menu Conduite /
Véhicule de l'écran tactile,
sélectionnez " Fonctions de
conduite " puis "Réglages vitesses
mémorisées ".
Touche "MEM"
Pour plus d'informations sur le Limiteur de
vitesse ou sur le Régulateur de vitesse
programmable , reportez-vous à la rubrique
correspondante.
Active Safety Brake avec
Alerte Risque Collision et
Assistance au freinage
d'urgence intelligent
Ce système permet :
- d e prévenir le conducteur que son véhicule
risque d'entrer en collision avec le véhicule
qui le précède,
-

d
'éviter la collision ou d’en limiter la sévérité
en réduisant la vitesse du véhicule.
Ce système est une aide à la conduite qui
comporte trois fonctions
:
-

A
lerte Risque Collision (alerte sur risque de
collision),
-
A

ssistance au freinage d'urgence intelligent
(AFUi),
-

A
ctive Safety Brake (freinage automatique
d'urgence).
Le véhicule comporte une caméra implantée en
haut du pare-brise.
Par défaut, des seuils de vitesse sont déjà
mémorisés.
Ce système est conçu pour aider le
conducteur et améliorer la sécurité de
conduite.
Il incombe au conducteur de sur veiller en
permanence l'état de la circulation dans le
respect du code de la route.
Ce système ne remplace pas la vigilance
du conducteur.
Dès que le système détecte un obstacle
potentiel, il prépare le circuit de freinage
à un éventuel freinage automatique. Cela
peut provoquer l'émission d'un léger bruit
et une légère sensation de décélération.
Neutralisation /
Activation
Par défaut, à chaque démarrage, le système
est automatiquement activé.
Ce système peut être neutralisé ou
activé via le menu de paramétrage
du véhicule.
Cette touche vous permet de sélectionner un
seuil de vitesse mémorisé pour l'utiliser avec le
limiteur de vitesse ou le régulateur de vitesse
programmable. La neutralisation du système est
signalée par l'allumage de ce témoin,
accompagné de l'affichage d'un
message.
Conduite

151

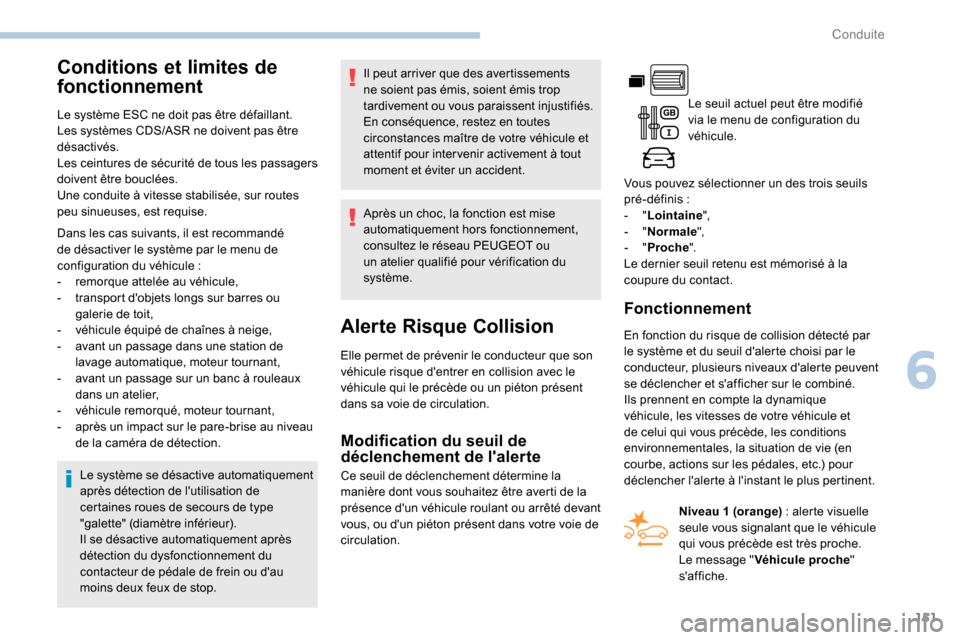

Conditions et limites de
fonctionnement
Le système ESC ne doit pas être défaillant.
Les systèmes CDS/ASR ne doivent pas être
désactivés.
Les ceintures de sécurité de tous les passagers
doivent être bouclées.
Une conduite à vitesse stabilisée, sur routes
peu sinueuses, est requise.Le système se désactive automatiquement
après détection de l'utilisation de
certaines roues de secours de type
"galette" (diamètre inférieur).
Il se désactive automatiquement après
détection du dysfonctionnement du
contacteur de pédale de frein ou d'au
moins deux feux de stop. Après un choc, la fonction est mise
automatiquement hors fonctionnement,
consultez le réseau PEUGEOT ou
un atelier qualifié pour vérification du
système.
Alerte Risque Collision
Elle permet de prévenir le conducteur que son
véhicule risque d'entrer en collision avec le
véhicule qui le précède ou un piéton présent
dans sa voie de circulation.
Dans les cas suivants, il est recommandé
de désactiver le système par le menu de
configuration du véhicule

:
-
r

emorque attelée au véhicule,
-

t

ransport d'objets longs sur barres ou
galerie de toit,
-

v

éhicule équipé de chaînes à neige,
-
a
vant un passage dans une station de
lavage automatique, moteur tournant,
-

a

vant un passage sur un banc à rouleaux
dans un atelier,
-

v

éhicule remorqué, moteur tournant,
-

a

près un impact sur le pare-brise au niveau
de la caméra de détection. Il peut arriver que des avertissements
ne soient pas émis, soient émis trop
tardivement ou vous paraissent injustifiés.
En conséquence, restez en toutes
circonstances maître de votre véhicule et
attentif pour intervenir activement à tout
moment et éviter un accident.
Le seuil actuel peut être modifié
via le menu de configuration du
véhicule.
Vous pouvez sélectionner un des trois seuils
pré-définis

:
- "
Lointaine ",
- "
Normale ",
- "
Proche ".
Le dernier seuil retenu est mémorisé à la
coupure du contact.
Fonctionnement
En fonction du risque de collision détecté par
le système et du seuil d'alerte choisi par le
conducteur, plusieurs niveaux d'alerte peuvent
se déclencher et s'afficher sur le combiné.
Ils prennent en compte la dynamique
véhicule, les vitesses de votre véhicule et
de celui qui vous précède, les conditions
environnementales, la situation de vie (en
courbe, actions sur les pédales, etc.) pour
déclencher l'alerte à l'instant le plus pertinent.
Modification du seuil de
déclenchement de l'alerte
Ce seuil de déclenchement détermine la
manière dont vous souhaitez être averti de la
présence d'un véhicule roulant ou arrêté devant
vous, ou d'un piéton présent dans votre voie de
circulation. Niveau
1 (orange) : alerte visuelle
seule vous signalant que le véhicule
qui vous précède est très proche.
Le message " Véhicule proche "
s'affiche.
6
Conduite

153

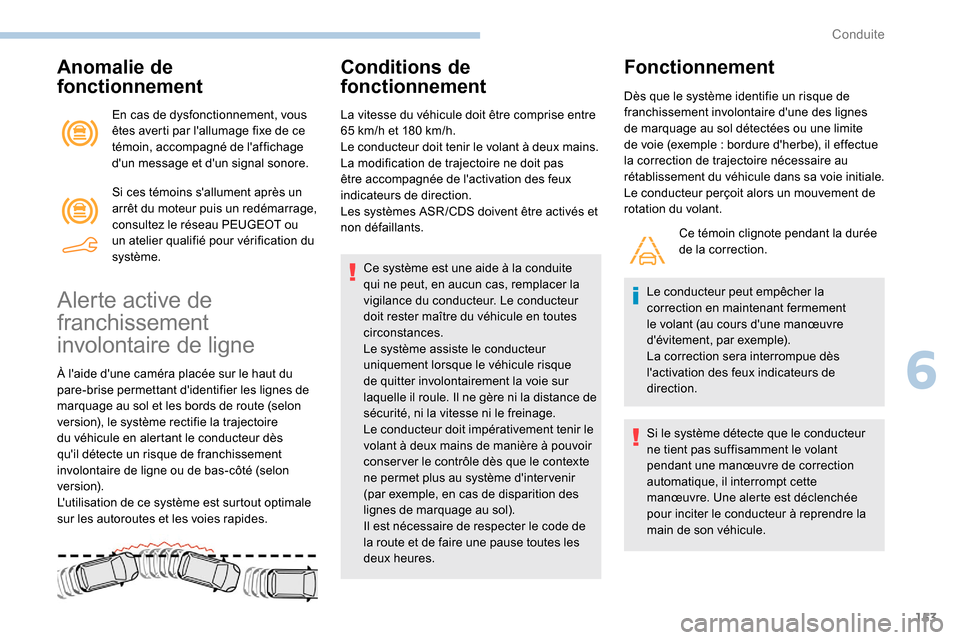

Anomalie de
fonctionnement
En cas de dysfonctionnement, vous
êtes averti par l'allumage fixe de ce
témoin, accompagné de l'affichage
d'un message et d'un signal sonore.
Si ces témoins s'allument après un
arrêt du moteur puis un redémarrage,
consultez le réseau PEUGEOT ou
un atelier qualifié pour vérification du
système.
Alerte active de
franchissement
involontaire de ligne
À l'aide d'une caméra placée sur le haut du
pare-brise permettant d'identifier les lignes de
marquage au sol et les bords de route (selon
version), le système rectifie la trajectoire
du véhicule en alertant le conducteur dès
qu'il détecte un risque de franchissement
involontaire de ligne ou de bas-côté (selon
ve r s i o n).
L'utilisation de ce système est surtout optimale
sur les autoroutes et les voies rapides.
Conditions de
fonctionnement
La vitesse du véhicule doit être comprise entre
65 km/h et 180 km/h.
Le conducteur doit tenir le volant à deux mains.
La modification de trajectoire ne doit pas
être accompagnée de l'activation des feux
indicateurs de direction.
Les systèmes ASR /CDS doivent être activés et
non défaillants.
Ce système est une aide à la conduite
qui ne peut, en aucun cas, remplacer la
vigilance du conducteur. Le conducteur
doit rester maître du véhicule en toutes
circonstances.
Le système assiste le conducteur
uniquement lorsque le véhicule risque
de quitter involontairement la voie sur
laquelle il roule. Il ne gère ni la distance de
sécurité, ni la vitesse ni le freinage.
Le conducteur doit impérativement tenir le
volant à deux mains de manière à pouvoir
conser ver le contrôle dès que le contexte
ne permet plus au système d'inter venir
(par exemple, en cas de disparition des
lignes de marquage au sol).
Il est nécessaire de respecter le code de
la route et de faire une pause toutes les
deux heures.
Fonctionnement
Dès que le système identifie un risque de
franchissement involontaire d'une des lignes
de marquage au sol détectées ou une limite
de voie (exemple
: bordure d'herbe), il effectue
la correction de trajectoire nécessaire au
rétablissement du véhicule dans sa voie initiale.
Le conducteur perçoit alors un mouvement de
rotation du volant.
Ce témoin clignote pendant la durée
de la correction.
Le conducteur peut empêcher la
correction en maintenant fermement
le volant (au cours d'une manœuvre
d'évitement, par exemple).
La correction sera interrompue dès
l'activation des feux indicateurs de
direction.
Si le système détecte que le conducteur
ne tient pas suffisamment le volant
pendant une manœuvre de correction
automatique, il interrompt cette
manœuvre. Une alerte est déclenchée
pour inciter le conducteur à reprendre la
main de son véhicule.
6
Conduite

157

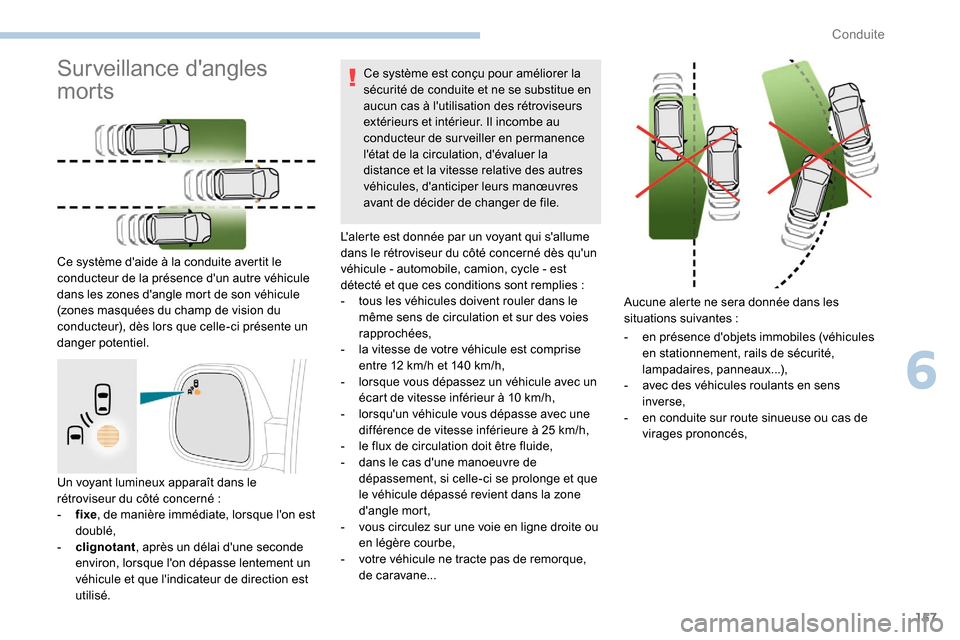

Un voyant lumineux apparaît dans le
rétroviseur du côté concerné :
-

f
ixe, de manière immédiate, lorsque l'on est
doublé,
-

c
lignotant , après un délai d'une
seconde
environ, lorsque l'on dépasse lentement un
véhicule et que l'indicateur de direction est
utilisé. Ce système est conçu pour améliorer la
sécurité de conduite et ne se substitue en
aucun cas à l'utilisation des rétroviseurs
extérieurs et intérieur. Il incombe au
conducteur de surveiller en permanence
l'état de la circulation, d'évaluer la
distance et la vitesse relative des autres
véhicules, d'anticiper leurs manœuvres
avant de décider de changer de file.
L'alerte est donnée par un voyant qui s'allume
dans le rétroviseur du côté concerné dès qu'un
véhicule - automobile, camion, cycle - est
détecté et que ces conditions sont remplies :
-
t
ous les véhicules doivent rouler dans le
même sens de circulation et sur des voies
rapprochées,
-
l
a vitesse de votre véhicule est comprise
entre 12 km/h et 140 km/h,
-
l
orsque vous dépassez un véhicule avec un
écart de vitesse inférieur à 10 km/h,
-
l
orsqu'un véhicule vous dépasse avec une
différence de vitesse inférieure à 25 km/h,
-
l
e flux de circulation doit être fluide,
-
d
ans le cas d'une manoeuvre de
dépassement, si celle-ci se prolonge et que
le véhicule dépassé revient dans la zone
d'angle mort,
-

v
ous circulez sur une voie en ligne droite ou
en légère courbe,
-

v
otre véhicule ne tracte pas de remorque,
de caravane...
Surveillance d'angles
morts
Ce système d'aide à la conduite avertit le
conducteur de la présence d'un autre véhicule
dans les zones d'angle mort de son véhicule
(zones masquées du champ de vision du
conducteur), dès lors que celle-ci présente un
danger potentiel. Aucune alerte ne sera donnée dans les
situations suivantes


:
-

e
n présence d'objets immobiles (véhicules
en stationnement, rails de sécurité,
lampadaires, panneaux...),
-

a
vec des véhicules roulants en sens
inverse,
-

e
n conduite sur route sinueuse ou cas de
virages prononcés,
6
Conduite

159

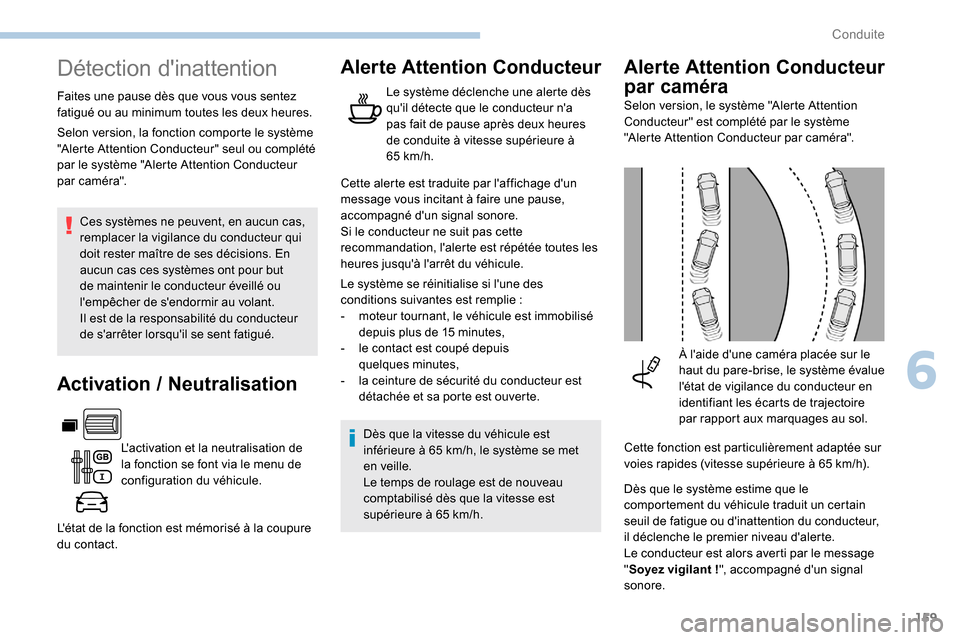

Détection d'inattention
Faites une pause dès que vous vous sentez
fatigué ou au minimum toutes les deux heures.Ces systèmes ne peuvent, en aucun cas,
remplacer la vigilance du conducteur qui
doit rester maître de ses décisions. En
aucun cas ces systèmes ont pour but
de maintenir le conducteur éveillé ou
l'empêcher de s'endormir au volant.
Il est de la responsabilité du conducteur
de s'arrêter lorsqu'il se sent fatigué.
Activation / N eutralisation
L'activation et la neutralisation de
la fonction se font via le menu de
configuration du véhicule.
L'état de la fonction est mémorisé à la coupure
du contact.
Alerte Attention Conducteur
Le système déclenche une alerte dès
qu'il détecte que le conducteur n'a
pas fait de pause après deux heures
de conduite à vitesse supérieure à
65


km/h.
Cette alerte est traduite par l'affichage d'un
message vous incitant à faire une pause,
accompagné d'un signal sonore.
Si le conducteur ne suit pas cette
recommandation, l'alerte est répétée toutes les
heures jusqu'à l'arrêt du véhicule.
Le système se réinitialise si l'une des
conditions suivantes est remplie
:
-

m

oteur tournant, le véhicule est immobilisé
depuis plus de 15
minutes,
-

l

e contact est coupé depuis
quelques


minutes,
-

l

a ceinture de sécurité du conducteur est
détachée et sa porte est ouverte.
Dès que la vitesse du véhicule est
inférieure à 65
km/h, le système se met
en veille.
Le temps de roulage est de nouveau
comptabilisé dès que la vitesse est
supérieure à 65
km/h.
Alerte Attention Conducteur
par caméra
Selon version, le système "Alerte Attention
Conducteur" est complété par le système
"Alerte Attention Conducteur par caméra".À l'aide d'une caméra placée sur le
haut du pare-brise, le système évalue
l'état de vigilance du conducteur en
identifiant les écarts de trajectoire
par rapport aux marquages au sol.
Cette fonction est particulièrement adaptée sur
voies rapides (vitesse supérieure à 65
km/h).
Dès que le système estime que le
comportement du véhicule traduit un certain
seuil de fatigue ou d'inattention du conducteur,
il déclenche le premier niveau d'alerte.
Le conducteur est alors averti par le message
" Soyez vigilant


!", accompagné d'un signal
sonore.
Selon version, la fonction comporte le système
"Alerte Attention Conducteur" seul ou complété
par le système "Alerte Attention Conducteur
par caméra".
6
Conduite

163

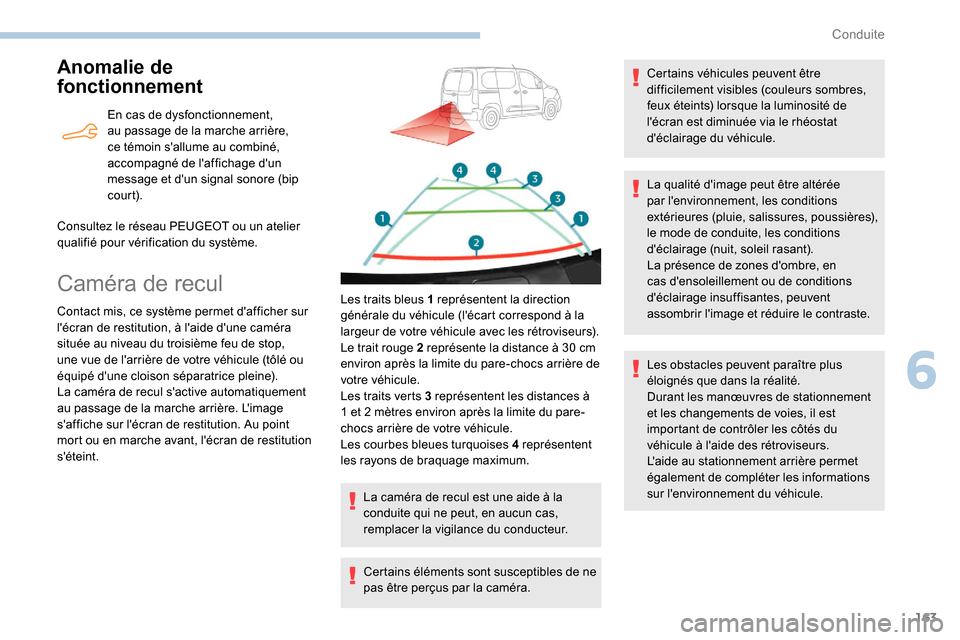

Anomalie de
fonctionnement
En cas de dysfonctionnement,
au passage de la marche arrière,
ce témoin s'allume au combiné,
accompagné de l'affichage d'un
message et d'un signal sonore (bip
cour t).
Consultez le réseau PEUGEOT ou un atelier
qualifié pour vérification du système.
Caméra de recul
Contact mis, ce système permet d'afficher sur
l'écran de restitution, à l'aide d'une caméra
située au niveau du troisième feu de stop,
une vue de l'arrière de votre véhicule (tôlé ou
équipé d'une cloison séparatrice pleine).
La caméra de recul s'active automatiquement
au passage de la marche arrière. L'image
s'affiche sur l'écran de restitution. Au point
mort ou en marche avant, l'écran de restitution
s'éteint. Les traits bleus
1 représentent la direction
générale du véhicule (l'écart correspond à la
largeur de votre véhicule avec les rétroviseurs).
Le trait rouge
2 représente la distance à 30 cm
environ après la limite du pare-chocs arrière de
votre véhicule.
Les traits verts
3 représentent les distances à
1 et 2
mètres environ après la limite du pare-
chocs arrière de votre véhicule.
Les courbes bleues turquoises


4 représentent
les rayons de braquage maximum.
La caméra de recul est une aide à la
conduite qui ne peut, en aucun cas,
remplacer la vigilance du conducteur.
Certains éléments sont susceptibles de ne
pas être perçus par la caméra. Certains véhicules peuvent être
difficilement visibles (couleurs sombres,
feux éteints) lorsque la luminosité de
l'écran est diminuée via le rhéostat
d'éclairage du véhicule.
La qualité d'image peut être altérée
par l'environnement, les conditions
extérieures (pluie, salissures, poussières),
le mode de conduite, les conditions
d'éclairage (nuit, soleil rasant).
La présence de zones d'ombre, en
cas d'ensoleillement ou de conditions
d'éclairage insuffisantes, peuvent
assombrir l'image et réduire le contraste.
Les obstacles peuvent paraître plus
éloignés que dans la réalité.
Durant les manœuvres de stationnement
et les changements de voies, il est
important de contrôler les côtés du
véhicule à l'aide des rétroviseurs.
L'aide au stationnement arrière permet
également de compléter les informations
sur l'environnement du véhicule.
6
Conduite
