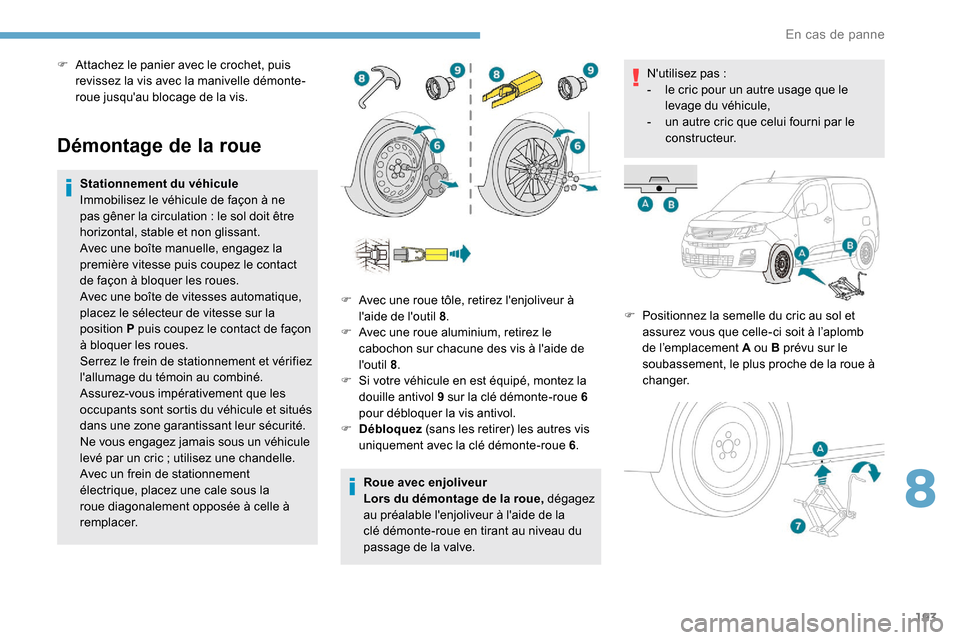

Démontage de la roue
Stationnement du véhicule
Immobilisez le véhicule de façon à ne
pas gêner la circulation : le sol doit être
horizontal, stable et non glissant.
Avec une boîte manuelle, engagez la
première vitesse puis coupez le contact
de façon à bloquer les roues.
Avec une boîte de vitesses automatique,
placez le sélecteur de vitesse sur la
position


P puis coupez le contact de façon
à bloquer les roues.
Serrez le frein de stationnement et vérifiez
l'allumage du témoin au combiné.
Assurez-vous impérativement que les
occupants sont sortis du véhicule et situés
dans une zone garantissant leur sécurité.
Ne vous engagez jamais sous un véhicule
levé par un cric
; utilisez une chandelle.
Avec un frein de stationnement
électrique, placez une cale sous la
roue diagonalement opposée à celle à
remplacer. Roue avec enjoliveur
Lors du démontage de la roue, dégagez
au préalable l'enjoliveur à l'aide de la
clé démonte-roue en tirant au niveau du
passage de la valve.N'utilisez pas
:
-
l
e cric pour un autre usage que le
levage du véhicule,
-
u
n autre cric que celui fourni par le
constructeur.
F
P
ositionnez la semelle du cric au sol et
assurez vous que celle-ci soit à l’aplomb
de l’emplacement


A ou B prévu sur le
soubassement, le plus proche de la roue à
changer.
F

A
vec une roue tôle, retirez l'enjoliveur à
l'aide de l'outil
8.
F

A
vec une roue aluminium, retirez le
cabochon sur chacune des vis à l'aide de
l'outil
8.
F

S
i votre véhicule en est équipé, montez la
douille antivol


9 sur la clé démonte-roue 6
pour débloquer la vis antivol.
F

D
ébloquez (sans les retirer) les autres vis
uniquement avec la clé démonte-roue
6.
F

A
ttachez le panier avec le crochet, puis
revissez la vis avec la manivelle démonte-
roue jusqu'au blocage de la vis.
8
En cas de panne

199

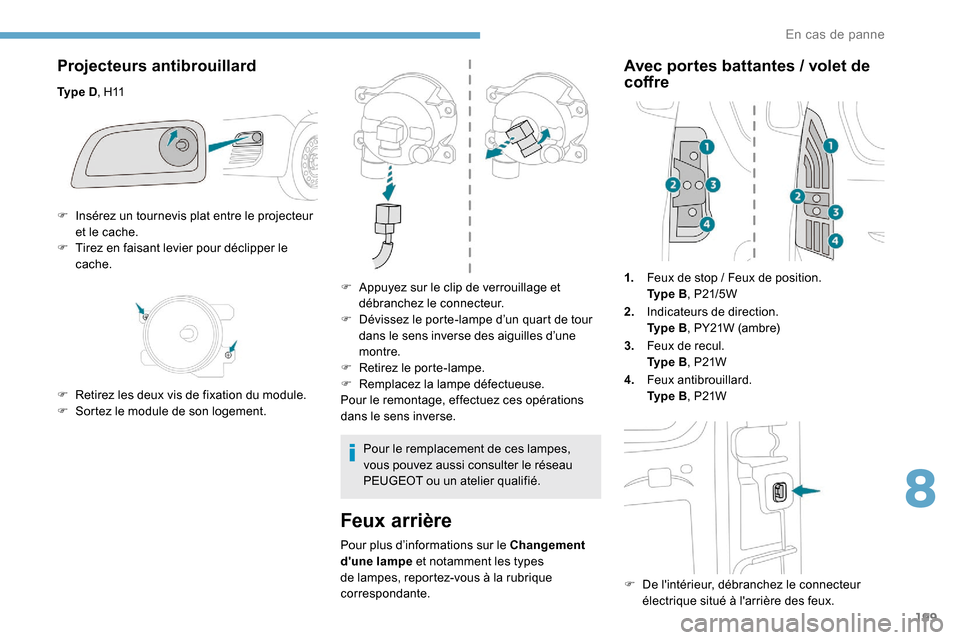

Projecteurs antibrouillard
Ty p e D, H11
Feux arrière
Pour plus d’informations sur le Changement
d'une lampe et notamment les types
de lampes, reportez-vous à la rubrique
correspondante.
Avec portes battantes / volet de
c offre
1. Feux de stop / Feux de position.
Ty p e B, P21/5W
2. Indicateurs de direction.
Ty p e


B, PY21W (ambre)
3. Feux de recul.
Ty p e


B, P21W
4. Feux antibrouillard.
Ty p e


B, P21W
F

D
e l'intérieur, débranchez le connecteur
électrique situé à l'arrière des feux.
F

I

nsérez un tournevis plat entre le projecteur
et le cache.
F

T

irez en faisant levier pour déclipper le
cache.
F

R

etirez les deux vis de fixation du module.
F

S

ortez le module de son logement. F
A
ppuyez sur le clip de verrouillage et
débranchez le connecteur.
F

D

évissez le porte-lampe d’un quart de tour
dans le sens inverse des aiguilles d’une
montre.
F

R

etirez le porte-lampe.
F

R

emplacez la lampe défectueuse.
Pour le remontage, effectuez ces opérations
dans le sens inverse.
Pour le remplacement de ces lampes,
vous pouvez aussi consulter le réseau
PEUGEOT ou un atelier qualifié.
8
En cas de panne

1
Autoradio Bluetooth®
Sommaire
Premiers pas
2
C

ommandes au volant
2
M

enus
4
R

adio
4
R

adio DAB (Digital Audio Broadcasting)
6
M

edia
7
T

éléphone
1
0
Questions fréquentes

1
4 Les différentes fonctions et les différents
réglages décrits varient selon la version et
la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système mains-libres
Bluetooth de votre autoradio, doivent être
réalisées véhicule à l’arrêt
et contact
mis.
Votre autoradio est codé de manière à
fonctionner uniquement sur votre véhicule.
Afin déviter les risques d’électrocution,
d’incendie et les risques mécaniques,
toute inter vention sur le système doit être
réalisée exclusivement dans le réseau de
la Marque ou dans un atelier qualifié.
Lorsque le moteur est arrêté et afin de
préser ver la batterie, l'autoradio peut se
couper après quelques


minutes.
.
Autoradio Bluetooth®

10
Connexion lecteurs Apple®
Connecter le lecteur Apple® à la prise USB à
l'aide d'un câble adapté(non fourni).
La lecture commence automatiquement.
Le pilotage se fait via les commandes du
système audio.
Les classements disponibles sont ceux du
lecteur nomade connecté(artistes
/ albums /
genres

/ playlists).
La version du logiciel de l'autoradio peut être
incompatible avec la génération de votre
lecteur Apple
®.
Informations et conseils
Le lecteur CD lit les fichiers audio avec
l’extension ".mp3, .wma, .wav, .aac" avec un
débit compris entre 32 Kbps et 320 Kbps.
Il supporte aussi le mode TAG (ID3 tag, WMA
TAG) .
Tout autre type de fichier (.mp4,
...) ne peut
être lu.
Les fichiers ".wma" doivent être de type wma
9


standard.
Les fréquences d’échantillonnage supportées
sont 11, 22, 44 et 48 KHz. Tout autre type de fichier (.mp4,
...) ne peut
être lu.
Les fichiers ".wma" doivent être de type wma
9

standard.
Les fréquences d’échantillonnage supportées
sont 11, 22, 44 et 48 KHz.
Il est conseillé de rédiger les noms de fichiers
avec moins de 20 caractères en excluant les
caractères particuliers (ex : « ? ; ù) afin d'éviter
tout problème de lecture ou d'affichage.
Pour pouvoir lire un CDR ou un CDRW gravé,
sélectionner lors de la gravure les standards
ISO 9660 niveau 1, 2 ou Joliet de préférence.
Si le disque est gravé dans un autre format, il
est possible que la lecture ne s'effectue pas
correctement.
Sur un même disque, il est recommandé de
toujours utiliser le même standard de gravure,
avec une vitesse la plus faible possible
(4x maximum) pour une qualité acoustique
optimale.
Dans le cas particulier d'un CD multi-sessions,
le standard Joliet est recommandé.
Afin de préser ver le système, n'utilisez pas de
répartiteur USB.
Utiliser uniquement des clés USB au
format FAT32 (File Allocation Table).
Par la prise USB le système lit les fichiers
audio avec l’extension ".mp3,
.wma, .wav, .cbr, .
vbr" avec un débit compris entre 32 Kbps et
320 Kbps. Il est recommandé d'utiliser des câbles
USB officiels Apple
® pour garantir une
utilisation conforme.
Téléphone
Jumeler un téléphone
Bluetooth®
Pour des raisons de sécurité et parce
qu'elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système mains-libres
Bluetooth de votre autoradio, doivent être
réalisées véhicule à l'arrêt et contact
mis.
Activer la fonction Bluetooth du téléphone
et s'assurer qu'il est "visible par tous"
(configuration du téléphone).
Les services disponibles sont dépendants
du réseau, de la carte SIM et de la
compatibilité des appareils Bluetooth
utilisés.
Vérifiez sur le manuel de votre téléphone
et auprès de votre opérateur, les ser vices
auxquels vous avez accès.
Autoradio Bluetooth®

1
PEUGEOT Connect Radio
Autoradio multimédia -
Applications - Téléphone
Bluetooth
®
Sommaire
Premiers pas
2
C

ommandes au volant
3
M

enus
4
A

pplications
5
R

adio
6
R

adio DAB (Digital Audio Broadcasting)
8
M

edia
9
T

éléphone
1
0
Réglages

1
6
Questions fréquentes

1
8Les différentes fonctions et les différents
réglages décrits varient selon la version et
la configuration de votre véhicule.
Pour des raisons de sécurité et parce
qu’elles nécessitent une attention
soutenue de la part du conducteur, les
opérations de jumelage du téléphone
mobile Bluetooth au système mains-libres
Bluetooth de votre autoradio, doivent être
réalisées véhicule à l’arrêt
et contact
mis.
Le système est protégé de manière à
fonctionner uniquement sur votre véhicule.
L'affichage du message Mode économie
d'énergie signale la mise en veille
imminente.
Veuillez trouver ci-après le lien pour
accéder aux codes sources OSS (Open
Source Software) du système.
https
://www.groupe-psa.com/fr/oss/
https


://www.groupe-psa.com/en/oss/
.
PEUGEOT Connect Radio

4
Téléphone (appui court) : décrocher
le téléphone.
Appel en cours (appui court)
:
accéder au menu téléphone.
Téléphone (appui long)
: refuser un
appel entrant, raccrocher un appel
en cours
; hors appel en cours,
accéder au menu téléphone.
Radio (rotation)
: recherche
automatique de la station
précédente
/ suivante.
Média (rotation)
: plage précédente /
suivante, déplacement dans les
listes.
Appui court


: validation d'une
sélection


; hors sélection, accéder
aux mémoires.
Radio


: afficher la liste des stations.
Média


: afficher la liste des pistes.
Radio (pression continue)
: mettre à
jour la liste des stations captées.Menus
Applications
Selon équipement / Selon version.
Accéder à des équipements
paramétrables.
Radio Media
Selon équipement / Selon version.
Sélectionner une source sonore,
une station de radio.
Téléphone
Selon équipement / Selon version.
Connecter un téléphone en
Bluetooth
®.
Exécuter certaines applications
du smartphone connecté via
MirrorLink
TM, CarPlay® ou Android
Auto.
PEUGEOT Connect Radio

11
Connexion smartphones
MirrorLinkTM
Par sécurité et parce qu'elle nécessite
une attention soutenue de la part du
conducteur, l'utilisation du smartphone est
interdite en conduisant.
Les manipulations doivent être réalisées
véhicule à l'arrêt.
La synchronisation du smartphone permet
aux usagers d’afficher les applications,
adaptées à la technologie MirrorLink
TM, du
smartphone à l’écran du véhicule.
Les principes et les normes sont
constamment en évolution, pour que le
processus de communication entre le
smartphone et le système fonctionne, il
faut dans tous les cas que le smartphone
soit déverrouillé ; mettre à jour le
système d'exploitation du smartphone
ainsi que la date et l'heure du
smar tphone et du système.
Pour connaître les modèles des
smartphones éligibles, connectez-vous à
l’adresse Internet de la Marque de votre
pays. Par sécurité, des applications ne sont
consultables que véhicule à l’arrêt ; dès
la reprise du roulage, leurs affichages
s’interrompent.
La fonction "MirrorLink
TM" nécessite
un smartphone et des applications
compatibles.
Téléphone non connecté en
Bluetooth®
Brancher le câble USB. Le
smartphone est en mode charge
lorsqu’il est relié par le câble USB.
A partir du système, appuyer sur
" Téléphone " pour afficher la page
primaire.
Appuyer sur " MirrorLink
TM" pour
lancer l'application du système.
Selon le smartphone, il est nécessaire d’activer
la fonction " MirrorLink
TM".
Lors de la procédure, plusieurs
pages-écrans sur l'association de
certaines fonctionnalités s’affichent.
Accepter pour lancer et terminer la
connexion. Lors du branchement du
smartphone au système, il est
préconisé de lancer le Bluetooth
® du
smartphone.
Téléphone connecté en
Bluetooth®
A partir du système, appuyer sur
" Téléphone " pour afficher la page
primaire.
Appuyer sur la touche " TEL" pour afficher la
page secondaire.
Appuyer sur " MirrorLink
TM" pour
lancer l'application du système.
Une fois la connexion effectuée, une page
s'affiche avec les applications téléchargées au
préalable dans votre smartphone et adaptées à
la technologie MirrorLink
TM.
En marge de l’affichage MirrorLink
TM, les accès
au choix des différentes sources de musique
restent accessibles à l'aide des touches tactiles
situées dans le bandeau supérieur.
L'accès aux menus du système peut se faire à
tout moment à l'aide des touches dédiées.
Suivant la qualité de votre réseau, un
temps d’attente est nécessaire pour la
disponibilité des applications.
.
PEUGEOT Connect Radio

12
Connexion smartphones
CarPlay®
Par sécurité et parce qu'elle nécessite
une attention soutenue de la part du
conducteur, l'utilisation du smartphone est
interdite en conduisant.
Les manipulations doivent être réalisées
véhicule à l'arrêt.
La synchronisation du smartphone permet
aux usagers d’afficher les applications,
adaptées à la technologie CarPlay
®, du
smartphone à l’écran du véhicule en ayant
au préalable activé la fonction CarPlay
®
du smartphone.
Les principes et les normes sont
constamment en évolution, il est
conseillé de mettre à jour le système
d'exploitation de votre smartphone .
Pour connaître les modèles des
smartphones éligibles, connectez-vous à
l’adresse Internet de la Marque de votre
pays.
Brancher le câble USB. Le
smartphone est en mode charge
lorsqu’il est relié par le câble USB.
A partir du système, appuyer sur
Téléphone pour afficher l'interface
CarPlay
®. Ou
Lors d’une connexion Bluetooth
® du
smartphone déjà effectuée.
Brancher le câble USB. Le
smartphone est en mode charge
lorsqu’il est relié par le câble USB.
A partir du système, appuyer sur
Téléphone pour afficher la page
primaire.
Appuyer sur la touche " TEL" pour accéder à la
page secondaire.
Appuyer sur " CarPlay" pour afficher
l'interface CarPlay
®.
Au branchement du câble USB, la fonction
CarPlay
® désactive le mode Bluetooth® du
système.
A tout moment, vous pouvez
accéder à la navigation CarPlay
® par
un appui sur la touche Navigation
du système.
Connexion smartphones
Android Auto
Par sécurité et parce qu'elle nécessite
une attention soutenue de la part du
conducteur, l'utilisation du smartphone est
interdite en conduisant.
Les manipulations doivent être réalisées
véhicule à l'arrêt .
Sur votre smartphone, télécharger
l'application Android Auto.
La synchronisation du smartphone permet
aux usagers d’afficher les applications,
adaptées à la technologie Android Auto,
du smartphone à l’écran du véhicule.
Les principes et les normes sont
constamment en évolution, pour que le
processus de communication entre le
smartphone et le système fonctionne, il
faut dans tous les cas que le smartphone
soit déverrouillé ; mettre à jour le
système d'exploitation du smartphone
ainsi que la date et l'heure du
smar tphone et du système.
Pour connaître les modèles des
smartphones éligibles, connectez-vous à
l’adresse Internet de la Marque de votre
pays.
PEUGEOT Connect Radio
