27
TémoinEtatCause Actions / Observations
Feux de croisement Fixe.Les feux sont allumés.
+
ou Commutation
Automatique Feux
de Route
Fixes.
La fonction a été activée via l'écran tactile
(menu Véhicule
/ Conduite).
La commande d'éclairage est sur la position
"AUTO ".
Témoins de couleur bleue
Feux de route Fixe.Les feux sont allumés.
Témoins de couleur blanche ou noire
Pied sur le frein Fixe.Oubli ou appui insuffisant sur la pédale de
frein. Avec une boîte de vitesses automatique,
moteur tournant, avant de desserrer le frein
de stationnement, pour quitter la position P
.
Pied sur
l'embrayage Fixe.
Stop & Start
: le passage en mode START est
refusé car la pédale d'embrayage n'est pas
complètement enfoncée. Débrayez complètement.
Essuyage
automatique Fixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
(2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié.
1
Instruments de bord

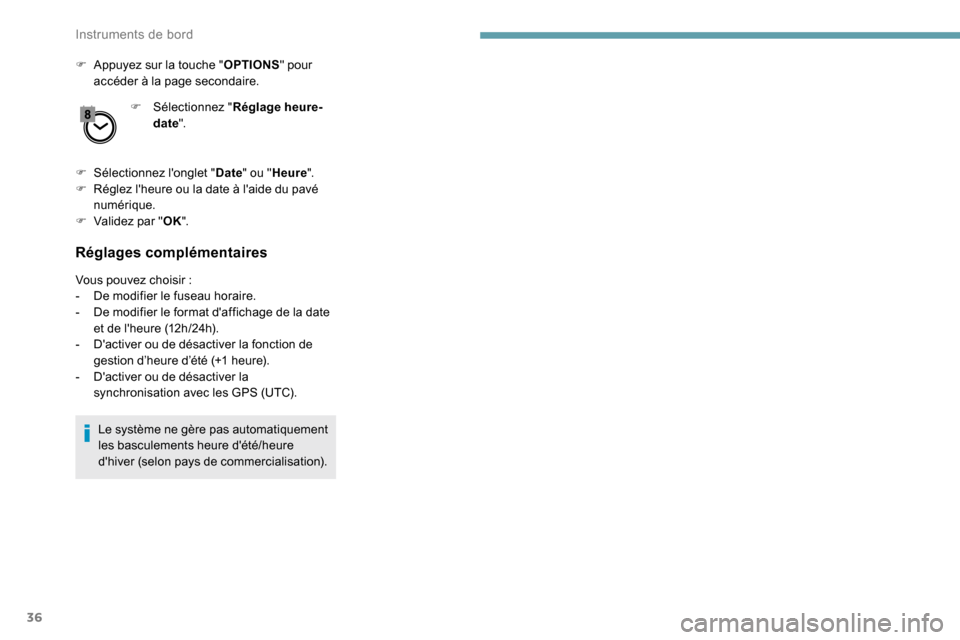

36
F Appuyez sur la touche "OPTIONS" pour
accéder à la page secondaire.
F

Sél
ectionnez "Réglage heure-
date ".
F

Sél
ectionnez l'onglet " Date" ou " Heure ".
F

R
églez l'heure ou la date à l'aide du pavé
numérique.
F

V
alidez par " OK".
Réglages complémentaires
Vous pouvez choisir :
- D e modifier le fuseau horaire.
-

D
e modifier le format d'affichage de la date
et de l'heure (12h/24h).
-

D
'activer ou de désactiver la fonction de
gestion d’heure d’été (+1 heure).
-

D
'activer ou de désactiver la
synchronisation avec les GPS (UTC).
Le système ne gère pas automatiquement
les basculements heure d'été/heure
d'hiver (selon pays de commercialisation).
Instruments de bord

96
Appel d'urgence ou
d'assistance
Peugeot Connect SOS** Suivant la couverture géographique de "Peugeot Connect SOS", "Peugeot Connect
Assistance" et la langue nationale officielle
choisie par le propriétaire du véhicule.
La liste des pays couverts et des ser vices
PEUGEOT CONNECT est disponible en
points de vente ou sur le site Internet de
votre pays.
En cas d'urgence, appuyer plus
de 2

secondes sur cette touche.
Le clignotement de la diode et
un message vocal confirment
que l'appel est lancé vers le
centre d'appel "Peugeot Connect
SO S " *.
Un nouvel appui immédiat, annule la demande

;
la diode s'éteint.
La diode reste allumée (sans clignoter) lorsque
la communication est établie.
Elle s'éteint en fin de communication.
"Peugeot Connect SOS" localise
immédiatement votre véhicule, entre en contact
avec vous dans votre langue**, et sollicite -
si nécessaire - l'envoi des secours publics
compétents**. Dans les pays où la plateforme
n'est pas opérationnelle, ou lorsque le ser vice
de localisation a été expressément refusé, En cas de choc détecté par le calculateur
d'airbag, et indépendamment des
déploiements d'airbag éventuels, un appel
d'urgence est lancé automatiquement.
Fonctionnement du système
A la mise du contact, le voyant s'allume
pendant 3
secondes indiquant le bon
fonctionnement du système.
Le voyant est allumé fixe en rouge
: le système
présente un dysfonctionnement.
Le voyant clignote en rouge
: la pile de secours
est à remplacer.
Dans les deux cas, les ser vices d'appels
d'urgence et assistance risquent de ne pas
fonctionner.
Consulter un réparateur qualifié dans les
meilleurs délais. Le dysfonctionnement du système
n'empêche pas le véhicule de rouler.
Peugeot Connect
Assistance
* Selon les conditions générales d'utilisation
du ser vice disponible en point de vente et
sous réser ve des limites technologiques et
techniques.
**

S
uivant la couverture géographique de
"Peugeot Connect SOS", "Peugeot Connect
Assistance" et la langue nationale officielle
choisie par le propriétaire du véhicule.
La liste des pays couverts et des ser vices
PEUGEOT CONNECT est disponible en
points de vente ou sur le site Internet de
votre pays. Appuyer plus de 2
secondes
sur cette touche pour demander
une assistance en cas
d'immobilisation du véhicule.
Un message vocal confirme que l'appel est
lancé**.
Un nouvel appui immédiat sur la touche annule
la demande.
L'annulation est confirmée par un message
vocal.
Géolocalisation
l'appel est dirigé directement vers les ser vices
de secours (112) sans localisation.
Sécurité

144
Mise en marche
F Moteur tournant, tournez la molette 1 sur
la position " CRUISE". Le système est en
pause (affichage gris).
Avec une boîte de vitesses manuelle
La vitesse du véhicule étant comprise entre
30
km/h et 160 km/h :
F

V
éhicule roulant, appuyez sur l'un des
boutons
2 ou 3 : la vitesse actuelle de votre
véhicule devient la vitesse de consigne.
Le régulateur entre en fonctionnement
(affichage vert).
Avec une boîte de vitesses automatique
Le mode
D ou M doit être sélectionné.
La vitesse du véhicule étant comprise entre
30
km/h et 180 km/h :
F

A
ccélérez légèrement et appuyez sur l'un
des boutons
2 ou 3 : le système entre en
fonctionnement (affichage vert).
La vitesse de consigne sélectionnée est alors
:
-

l
a vitesse actuelle de votre véhicule, si
celle-ci est supérieure à 30
km/h,
-

3
0 km/h, si elle est inférieure à 30 km/h.
12 .
Consigne de distance inter-véhicules.
13. Position du véhicule détecté par la caméra. Conservation des paramètres
La coupure du contact annule toute valeur de
vitesse de consigne choisie par le conducteur.
La distance inter-véhicules est fixée à
"
Normale " (2 traits) par défaut. Sinon, la
dernière valeur sélectionnée est prise en
compte à la mise en marche de la fonction.
Pause
La mise en pause du régulateur de vitesse
peut être obtenue :
-

s
oit par action du conducteur :
•

S
ur le bouton 4 (Pause).
•

S
ur la pédale de frein.
•

S
ur la commande du frein de
stationnement électrique.
•

S
ur la pédale d'embrayage, par appui
supérieur à environ 10


secondes.
•

E
n cas de passage du mode D à N pour
la boîte de vitesses automatique.
-

s
oit automatiquement :
•

E
n cas de déclenchement du système
ESC, pour des raisons de sécurité.
•

L
orsque la vitesse du véhicule passe en
dessous de 30
km/h (1100 tr/min) avec
une boîte de vitesses manuelle.
Lorsque le régulateur de vitesse est en
pause, sa réactivation ne sera possible
que lorsque toutes les conditions de
sécurité seront à nouveau réunies. Le
message "Activation refusée, conditions
inadaptées" s'affiche tant que la
réactivation est impossible.
Réactivation de la fonction
Avec boîte de vitesses manuelle
Pour réactiver la fonction, le conducteur doit
accélérer pour atteindre au moins 30
km/h puis
appuyer sur un des boutons
2, 3 ou 4 .
Avec boîte de vitesses automatique
Après un freinage entraînant un arrêt complet
du véhicule, le système maintient le véhicule
immobilisé
; le régulateur se met en pause.
Le conducteur doit appuyer sur la pédale
d'accélérateur pour repartir, puis réactiver la
fonction, au-delà de 30
km/h, en appuyant sur
un des boutons
2, 3 ou 4 .
Sans action du conducteur après
l'immobilisation, le frein de stationnement
électrique se serre automatiquement au bout
de quelques instants (environ 5
minutes).
Par sécurité, il convient d'attendre que la
vitesse actuelle se rapproche de la vitesse
de consigne pour réactiver la fonction par
appui sur le bouton
4.
Modification de la vitesse
de consigne
Moteur tournant et régulateur activé (vert), vous
pouvez modifier la vitesse de consigne.
À partir de la vitesse actuelle
F Par des appuis courts successifs sur un des
boutons 2 ou 3, pour diminuer ou augmenter
par paliers de 1
km/h.
Conduite

147
70
70
TémoinAffichage Message associéCommentaires
(ver t) +
(orange) "Reprenez le véhicule en main"
Le conducteur doit reprendre le contrôle du véhicule
en accélérant ou en freinant, suivant le contexte.
(ver t) +
(rouge) "Reprenez le véhicule en main"
Le système ne peut pas gérer seul la situation critique
(freinage d'urgence du véhicule cible, insertion rapide
d'un véhicule dans la zone inter-véhicules).
Le conducteur doit reprendre immédiatement le
contrôle du véhicule.
ou
(g r i s) "Activation refusée, conditions
inadaptées"
Le système refuse d'activer la régulation.
Pour plus d'informations, reportez-vous aux Limites
de fonctionnement
.
Avec boîte de vitesses automatique Témoin Affichage Message associéCommentaires
ou
(gris)
/ (vert) selon distance inter-véhicules
sélectionnée et distance réelle du véhicule cible "Régulateur en pause"
(pendant quelques


secondes)Le système a freiné le véhicule jusqu'à son arrêt
complet et le maintient immobilisé.
Le conducteur doit accélérer pour repartir.
Le régulateur reste en pause tant que le conducteur
n'a pas réactivé la fonction.
6
Conduite

161
Réglage du signal sonoreSur les versions équipées du
PEUGEOT Connect Radio, l'appui
sur cette touche permet d'ouvrir la
fenêtre de réglage du volume du
signal sonore.
Aide graphique
Elle complète l'aide sonore, sans tenir compte
de la trajectoire du véhicule, par l'affichage
à l'écran de segments dont l'emplacement
représente la distance entre l'obstacle et le
véhicule (blanc
: obstacles plus éloignés,
orange
: obstacles proches, rouge : obstacles
très proches).
Au plus près de l'obstacle, le symbole "Danger"
s'affiche à l'écran.
Aide au stationnement
avant
Le son diffusé par le haut-parleur (avant
ou arrière) permet de situer l'obstacle par
rapport au véhicule, dans la trajectoire du
véhicule, à l'avant ou à l'arrière.
En complément à l'aide au stationnement
arrière, l'aide au stationnement avant se
déclenche dès qu'un obstacle est détecté
à l'avant et que la vitesse du véhicule reste
inférieure à 10

km/h.
L'aide au stationnement avant est interrompue,
si le véhicule s'arrête plus de trois

secondes en
marche avant, s'il n'y a plus d'obstacle détecté
ou dès que la vitesse du véhicule dépasse
10


km/h.
Aide au stationnement
latéral
À l'aide de quatre capteurs supplémentaires
aménagés sur les côtés des pare-chocs avant
et arrière, le système enregistre la position des
obstacles fixes au cours de la manœuvre et
les signale lorsqu'ils sont situés au niveau des
côtés du véhicule.
L'information de proximité est donnée par un
signal sonore discontinu, dont la fréquence
est d'autant plus rapide que le véhicule se
rapproche de l'obstacle.
Lorsque la distance entre le véhicule et
l'obstacle devient inférieure à une trentaine de
centimètres, le signal sonore devient continu.
Le son diffusé par le haut-parleur (droit ou
gauche) permet de repérer de quel côté se
situe l'obstacle.
Seuls les obstacles fixes sont signalés
correctement. Les obstacles mobiles
détectés au début de la manoeuvre
pourront être signalés à tort alors que des
obstacles mobiles qui sur viennent sur les
côtés du véhicule et qui n'auront pas été
enregistrés au préalable ne seront pas
signalés.
Selon version, dans l'exemple illustré, seuls
les obstacles présents dans la zone hachurée
seront signalés par l'aide sonore.
6
Conduite

3
Radio :
A ppui court : affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Media


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles.
Hors communication



téléphonique


:
Appui court
: changement de
source sonore (Radio
; USB ; AUX
(si équipement branché)
; CD ;
Streaming), validation si le menu
" Téléphone " est ouvert.
Appui long
: ouvrir le menu
" Téléphone ".
En cas d’appel téléphonique


:
Appui court
: décrocher l’appel.
Appui long
: refuser l’appel.
En communication téléphonique


:
Appui court
: ouvrir le menu
contextuel téléphone.
Appui long
: raccrocher.
Validation d'une sélection.
Augmentation du volume sonore. Diminution du volume sonore.
Couper le son
/ Rétablir le son par
appui simultané sur les touches
augmentation et diminution du
volume sonore.
Commandes au volant -
Ty p e 2
Accès au menu général.
Augmentation du volume sonore.
Couper le son
/ Rétablir le son.
Diminution du volume sonore. Hors communication
téléphonique


:
Appui court : changement de
source sonore (Radio ; USB ; AUX
(si équipement branché) ; CD ;
Streaming), validation si le menu
" Téléphone " est ouvert.
Appui long : ouvrir le menu
" Téléphone ".
En cas d’appel téléphonique

:
Appui court : décrocher l’appel.
Appui long : refuser l’appel.
En communication


téléphonique

:
Appui court : ouvrir le menu
contextuel téléphone.
Appui long : raccrocher.
Lancer la reconnaissance vocale de
votre smartphone via le système.
Radio
:
Appui court
: affichage de la liste
des stations.
Appui long
: mise à jour de la liste.
Media


:
Appui court
: affichage de la liste
des répertoires.
Appui long
: affichage des types de
tri disponibles.
.
Autoradio Bluetooth®

5
Le RDS, si activé, permet de continuer à
écouter une même station grâce au suivi
de fréquence. Cependant, dans certaines
conditions, le suivi de cette station RDS
n'est pas assuré sur tout le pays, les
stations de radio ne couvrant pas 100%
du territoire. Cela explique la perte de
réception de la station lors d'un trajet.
Procédure courte
En mode "Radio", appuyer directement sur OK
pour activer / désactiver le mode RDS.
Procédure longue
Appuyer sur la touche MENU .
Sélectionner " Fonctions audio ".
Appuyer sur OK.
Sélectionner la fonction
" Préférences bande FM ".
Appuyer sur OK. Sélectionner "
Activer suivi de
fréquence (RDS) ".
Appuyer sur OK , RDS s'affiche sur
l'écran.
Écouter les messages TA
La fonction TA (Trafic Announcement)
rend prioritaire l'écoute des messages
d'alerte TA. Pour être active, cette
fonction nécessite la réception correcte
d'une station de radio émettant ce type
de message. Dès l'émission d’une info
trafic, le média en cours (Radio, CD,
...)
s'interrompt automatiquement pour
diffuser le message TA. L'écoute normale
du média reprend dès la fin de l'émission
du message.
Faites attention lorsque vous augmentez
le volume pendant l’écoute des annonces
TA. Le volume pourra s’avérer trop élévé
au retour à l’écoute normale.
Appuyer sur la touche TA pour
activer ou désactiver la diffusion des
annonces.
Écouter les messages INFO
La fonction INFO rend prioritaire l'écoute
des messages d'alerte TA. Pour être
active, cette fonction nécessite la
réception correcte d'une station de radio
émettant ce type de messages. Dès
l'émission d'un message, le média en
cours (Radio, CD, USB,...) s'interrompt
automatiquement pour diffuser le
message INFO. L'écoute normale du
média reprend dès la fin de l'émission du
message.
Faire un appui long sur cette touche
pour afficher la liste des catégories.
Sélectionner ou désélectionner la ou
les catégories.
Activer ou désactiver la réception
des messages correspondants.
Afficher les INFOS TEXT
Les infos text sont des informations,
transmises par la station radio relatives à
l'émission de la station ou la chanson en
cours d'écoute.
.
Autoradio Bluetooth®
