13

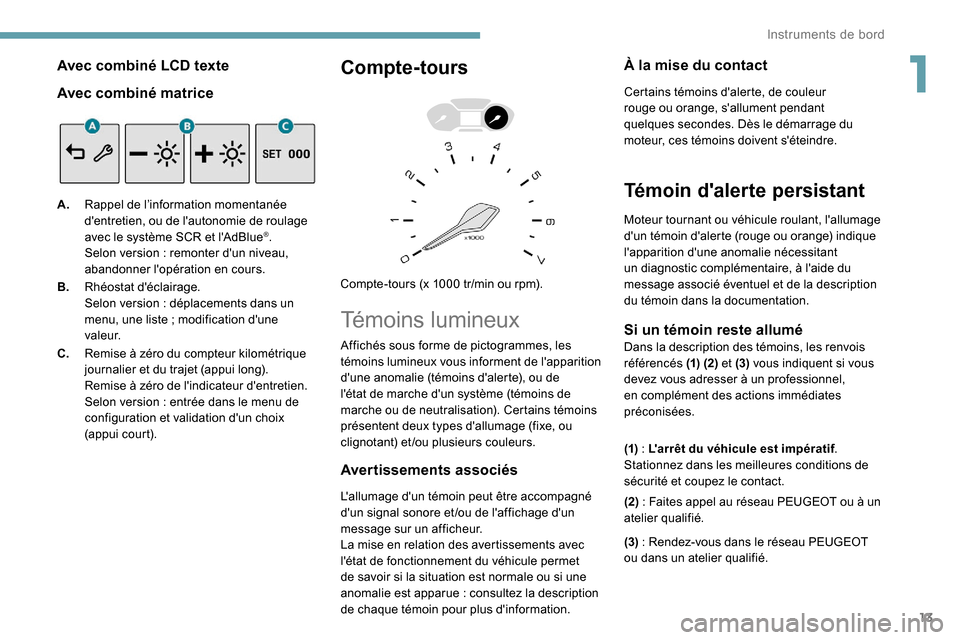

Avec combiné LCD texte
Avec combiné matrice
A.Rappel de l’information momentanée
d'entretien, ou de l'autonomie de roulage
avec le système SCR et l'AdBlue
®.
Selon version
: remonter d'un niveau,
abandonner l'opération en cours.
B. Rhéostat d'éclairage.
Selon version
: déplacements dans un
menu, une liste
; modification d'une
va l e u r.
C. Remise à zéro du compteur kilométrique
journalier et du trajet (appui long).
Remise à zéro de l'indicateur d'entretien.
Selon version
: entrée dans le menu de
configuration et validation d'un choix
(appui c our t).
Compte-tours
Compte-tours (x 1000 tr/min ou rpm).
Témoins lumineux
Avertissements associés
L'allumage d'un témoin peut être accompagné
d'un signal sonore et /ou de l'affichage d'un
message sur un afficheur.
La mise en relation des avertissements avec
l'état de fonctionnement du véhicule permet
de savoir si la situation est normale ou si une
anomalie est apparue
: consultez la description
de chaque témoin pour plus d'information.
À la mise du contact
Certains témoins d'alerte, de couleur
rouge ou orange, s'allument pendant
quelques
secondes. Dès le démarrage du
moteur, ces témoins doivent s'éteindre.
Témoin d'alerte persistant
Moteur tournant ou véhicule roulant, l'allumage
d'un témoin d'alerte (rouge ou orange) indique
l'apparition d'une anomalie nécessitant
un diagnostic complémentaire, à l'aide du
message associé éventuel et de la description
du témoin dans la documentation.
Si un témoin reste alluméDans la description des témoins, les renvois
référencés (1) (2) et (3) vous indiquent si vous
devez vous adresser à un professionnel,
en complément des actions immédiates
préconisées.
Affichés sous forme de pictogrammes, les
témoins lumineux vous informent de l'apparition
d'une anomalie (témoins d'alerte), ou de
l'état de marche d'un système (témoins de
marche ou de neutralisation). Certains témoins
présentent deux types d'allumage
(fixe, ou
clignotant) et/ou plusieurs couleurs. (1)
: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact.
(2)
: Faites appel au réseau PEUGEOT ou à un
atelier qualifié.
(3)
: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
1
Instruments de bord
33
Rhéostat d'éclairage
Permet de régler manuellement l'intensité
lumineuse du combiné en fonction de la
luminosité extérieure.
Rhéostat d'éclairage de
l'écran tactile

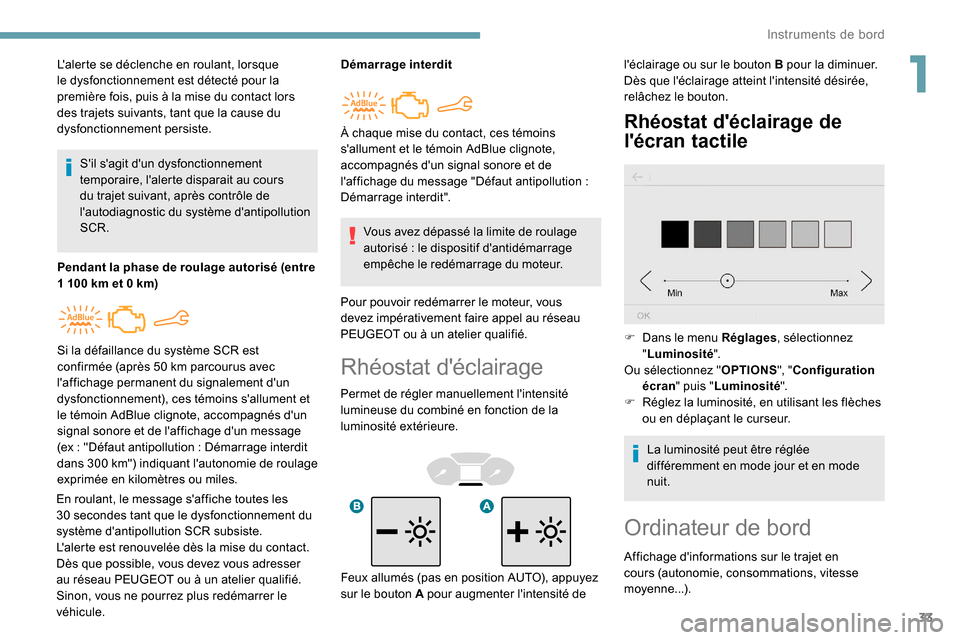

L'alerte se déclenche en roulant, lorsque
le dysfonctionnement est détecté pour la
première fois, puis à la mise du contact lors
des trajets suivants, tant que la cause du
dysfonctionnement persiste.S'il s'agit d'un dysfonctionnement
temporaire, l'alerte disparait au cours
du trajet suivant, après contrôle de
l'autodiagnostic du système d'antipollution
SCR.
Pendant la phase de roulage autorisé (entre
1
100 km et 0 km)
En roulant, le message s'affiche toutes les
30
secondes tant que le dysfonctionnement du
système d'antipollution SCR subsiste.
L'alerte est renouvelée dès la mise du contact.
Dès que possible, vous devez vous adresser
au réseau PEUGEOT ou à un atelier qualifié.
Sinon, vous ne pourrez plus redémarrer le
véhicule. Démarrage interdit
Vous avez dépassé la limite de roulage
autorisé
: le dispositif d'antidémarrage
empêche le redémarrage du moteur.
Pour pouvoir redémarrer le moteur, vous
devez impérativement faire appel au réseau
PEUGEOT ou à un atelier qualifié.
Si la défaillance du système SCR est
confirmée (après 50
km parcourus avec
l'affichage permanent du signalement d'un
dysfonctionnement), ces témoins s'allument et
le témoin AdBlue clignote, accompagnés d'un
signal sonore et de l'affichage d'un message
(ex
: "Défaut antipollution : Démarrage interdit
dans 300
km") indiquant l'autonomie de roulage
exprimée en
kilomètres ou miles. À chaque mise du contact, ces témoins
s'allument et le témoin AdBlue clignote,
accompagnés d'un signal sonore et de
l'affichage du message "Défaut antipollution
:
Démarrage interdit". l'éclairage ou sur le bouton
B pour la diminuer.
Dès que l'éclairage atteint l'intensité désirée,
relâchez le bouton.
F
D
ans le menu Réglages, sélectionnez
" Luminosité ".
Ou sélectionnez " OPTIONS", "Configuration
écran " puis " Luminosité ".
F
R
églez la luminosité, en utilisant les flèches
ou en déplaçant le curseur.
La luminosité peut être réglée
différemment en mode jour et en mode
nuit.
Ordinateur de bord
Affichage d'informations sur le trajet en
cours (autonomie, consommations, vitesse
moyenne...).
Feux allumés (pas en position AUTO), appuyez
sur le bouton
A pour augmenter l'intensité de
1
Instruments de bord
