2019 Peugeot Partner ECU

14

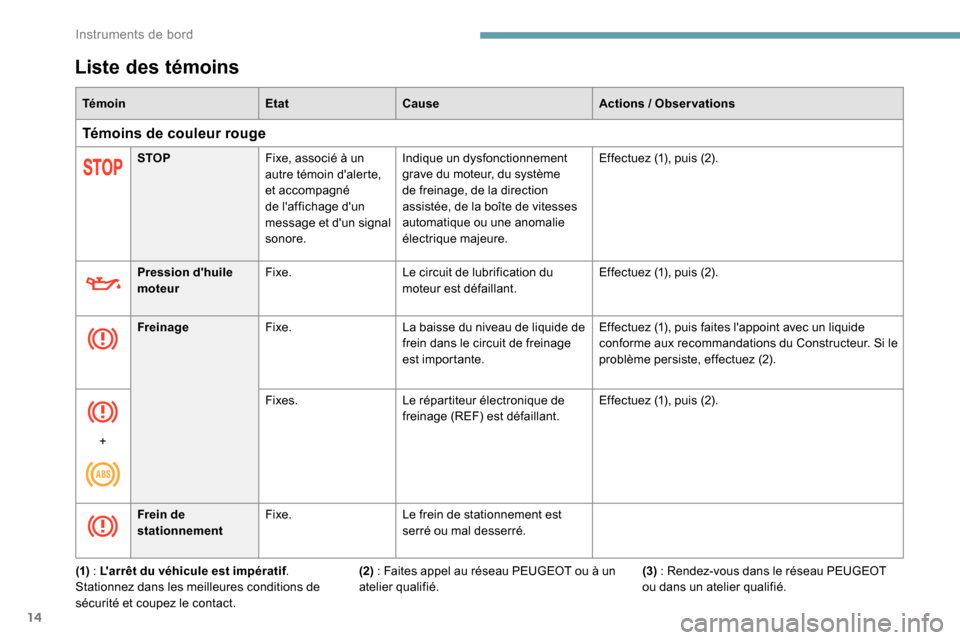

Liste des témoins
TémoinEtatCause Actions / Observations
Témoins de couleur rouge
STOPFixe, associé à un
autre témoin d'alerte,
et accompagné
de l'affichage d'un
message et d'un signal
sonore. Indique un dysfonctionnement
grave du moteur, du système
de freinage, de la direction
assistée, de la boîte de vitesses
automatique ou une anomalie
électrique majeure. Effectuez (1), puis (2).
Pression d'huile
moteur Fixe.
Le circuit de lubrification du
moteur est défaillant. Effectuez (1), puis (2).
Freinage Fixe. La baisse du niveau de liquide de
frein dans le circuit de freinage
est importante. Effectuez (1), puis faites l'appoint avec un liquide
conforme aux recommandations du Constructeur. Si le
problème persiste, effectuez (2).
+ Fixes.
Le répartiteur électronique de
freinage (REF) est défaillant. Effectuez (1), puis (2).
Frein de
stationnement Fixe.
Le frein de stationnement est
serré ou mal desserré.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
Instruments de bord

16

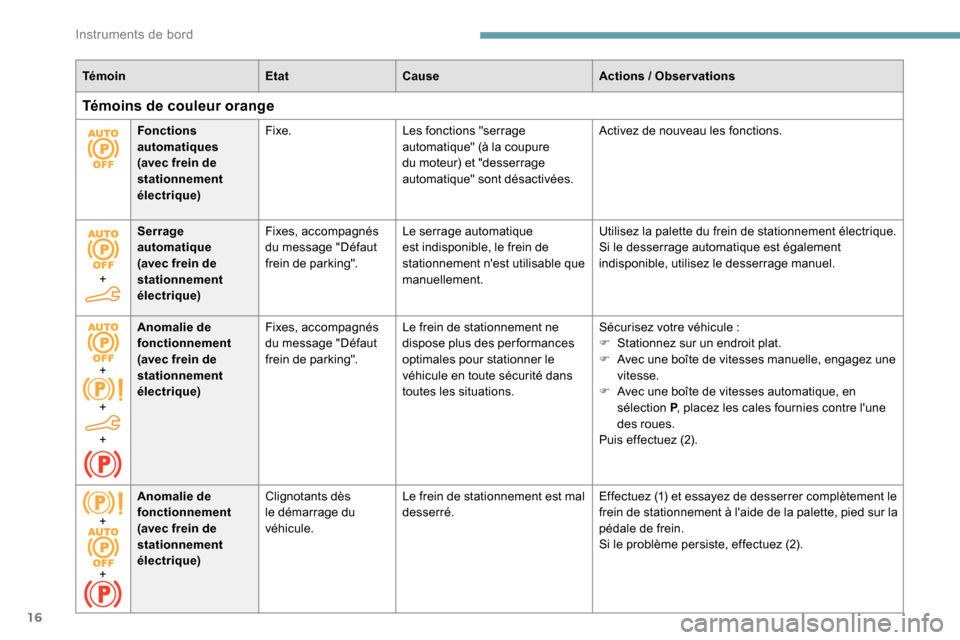

TémoinEtatCause Actions / Observations
Témoins de couleur orange
Fonctions
automatiques
(avec frein de
stationnement
électrique)Fixe.
Les fonctions "serrage
automatique" (à la coupure
du moteur) et "desserrage
automatique" sont désactivées. Activez de nouveau les fonctions.
+ Serrage
automatique
(avec frein de
stationnement
électrique) Fixes, accompagnés
du message "Défaut
frein de parking".
Le serrage automatique
est indisponible, le frein de
stationnement n'est utilisable que
manuellement. Utilisez la palette du frein de stationnement électrique.
Si le desserrage automatique est également
indisponible, utilisez le desserrage manuel.
+
+
+ Anomalie de
fonctionnement
(avec frein de
stationnement
électrique)
Fixes, accompagnés
du message "Défaut
frein de parking".
Le frein de stationnement ne
dispose plus des performances
optimales pour stationner le
véhicule en toute sécurité dans
toutes les situations. Sécurisez votre véhicule
:
F

S
tationnez sur un endroit plat.
F

A
vec une boîte de vitesses manuelle, engagez une
vitesse.
F

A
vec une boîte de vitesses automatique, en
sélection P , placez les cales fournies contre l'une
des roues.
Puis effectuez (2).
+
+ Anomalie de
fonctionnement
(avec frein de
stationnement
électrique)
Clignotants dès
le démarrage du
véhicule.
Le frein de stationnement est mal
desserré.
Effectuez (1) et essayez de desserrer complètement le
frein de stationnement à l'aide de la palette, pied sur la
pédale de frein.
Si le problème persiste, effectuez (2).
Instruments de bord

19

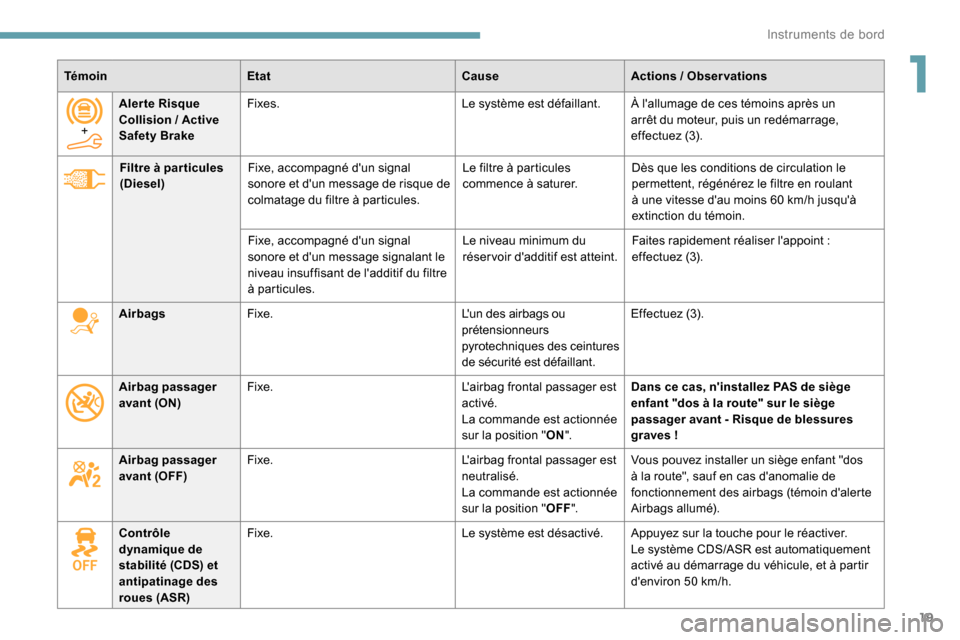

TémoinEtat CauseActions / Observations
Filtre à par ticules
(Diesel) Fixe, accompagné d'un signal
sonore et d'un message de risque de
colmatage du filtre à particules. Le filtre à particules
commence à saturer.
Dès que les conditions de circulation le
permettent, régénérez le filtre en roulant
à une vitesse d'au moins 60
km/h jusqu'à
extinction du témoin.
Fixe, accompagné d'un signal
sonore et d'un message signalant le
niveau insuffisant de l'additif du filtre
à particules. Le niveau minimum du
réservoir d'additif est atteint.
Faites rapidement réaliser l'appoint


:
effectuez (3).
Airbags Fixe. L'un des airbags ou
prétensionneurs
pyrotechniques des ceintures
de sécurité est défaillant.Effectuez (3).
Airbag passager
avant (ON) Fixe.
L'airbag frontal passager est
activé.
La commande est actionnée
sur la position "ON". Dans ce cas, n'installez PAS de siège
enfant "dos à la route" sur le siège
passager avant - Risque de blessures
graves !
Airbag passager
avant (OFF) Fixe.
L'airbag frontal passager est
neutralisé.
La commande est actionnée
sur la position "OFF". Vous pouvez installer un siège enfant "dos
à la route", sauf en cas d'anomalie de
fonctionnement des airbags (témoin d'alerte
Airbags allumé).
Contrôle
dynamique de
stabilité (CDS) et
antipatinage des
roues (ASR) Fixe.
Le système est désactivé. Appuyez sur la touche pour le réactiver.
Le système CDS/ASR est automatiquement
activé au démarrage du véhicule, et à partir
d'environ 50
km/h.
+
Alerte Risque
Collision
/ Active
Safety Brake Fixes.
Le système est défaillant. À l'allumage de ces témoins après un
arrêt du moteur, puis un redémarrage,
effectuez


(3).
1
Instruments de bord

21

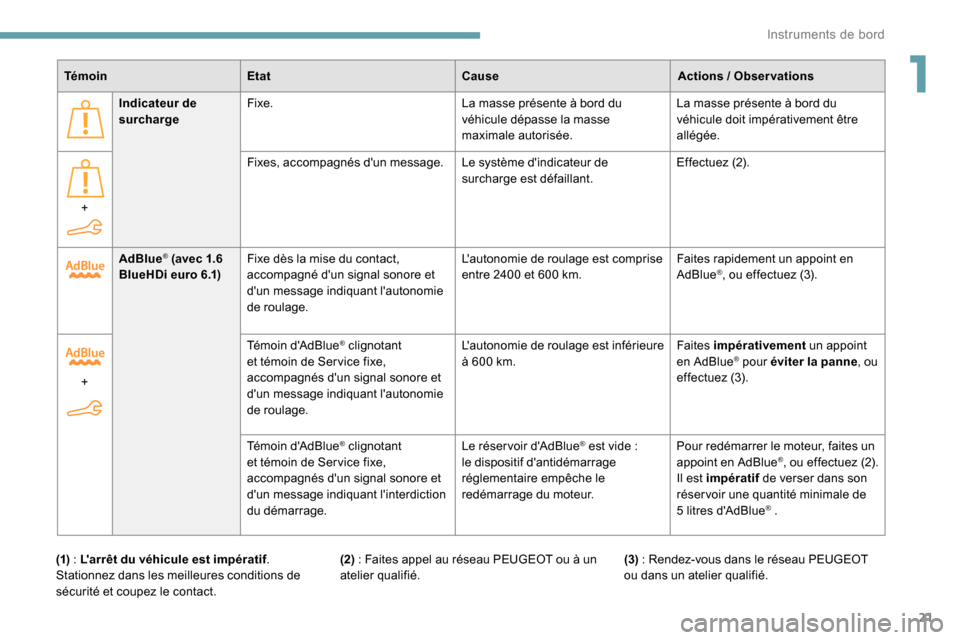

AdBlue® (avec 1.6
BlueHDi euro 6.1) Fixe dès la mise du contact,
accompagné d'un signal sonore et
d'un message indiquant l'autonomie
de roulage. L'autonomie de roulage est comprise
entre 2400 et 600
km.Faites rapidement un appoint en
AdBlue®, ou effectuez (3).
+ Témoin d'AdBlue
® clignotant
et témoin de Ser vice fixe,
accompagnés d'un signal sonore et
d'un message indiquant l'autonomie
de roulage. L'autonomie de roulage est inférieure
à 600
km. Faites impérativement
un appoint
en AdBlue® pour éviter la panne , ou
effectuez (3).
Témoin d'AdBlue
® clignotant
et témoin de Ser vice fixe,
accompagnés d'un signal sonore et
d'un message indiquant l'interdiction
du démarrage. Le réser voir d'AdBlue® est vide :
l
e dispositif d'antidémarrage
réglementaire empêche le
redémarrage du moteur. Pour redémarrer le moteur, faites un
appoint en AdBlue®, ou effectuez (2).
Il est impératif de verser dans son
réservoir une quantité minimale de
5

litres d'AdBlue
® .
I
ndicateur de
surcharge Fixe.
La masse présente à bord du
véhicule dépasse la masse
maximale autorisée.La masse présente à bord du
véhicule doit impérativement être
allégée.
+ Fixes, accompagnés d'un message.
Le système d'indicateur de
surcharge est défaillant.Effectuez (2).
Témoin
Etat Cause Actions


/ Observations
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
1
Instruments de bord

25

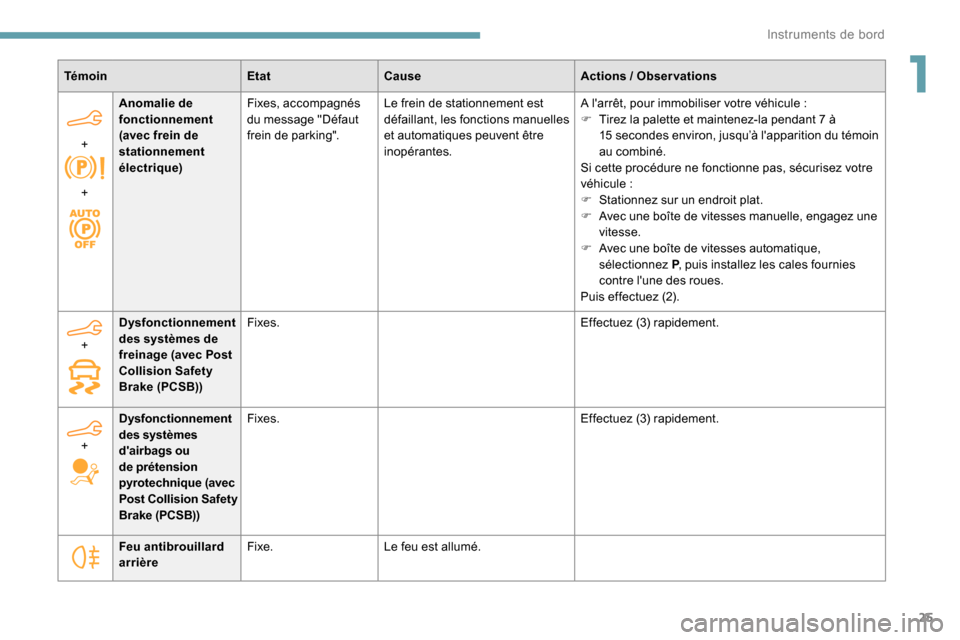

TémoinEtatCause Actions / Observations
+
+ Anomalie de
fonctionnement
(avec frein de
stationnement
électrique)
Fixes, accompagnés
du message "Défaut
frein de parking".
Le frein de stationnement est
défaillant, les fonctions manuelles
et automatiques peuvent être
inopérantes. A l'arrêt, pour immobiliser votre véhicule
:
F

T
irez la palette et maintenez-la pendant 7 à
15


secondes environ, jusqu’à l'apparition du témoin
au combiné.
Si cette procédure ne fonctionne pas, sécurisez votre
véhicule


:
F

S
tationnez sur un endroit plat.
F

A
vec une boîte de vitesses manuelle, engagez une
vitesse.
F

A
vec une boîte de vitesses automatique,
sélectionnez P , puis installez les cales fournies
contre l'une des roues.
Puis effectuez (2).
Feu antibrouillard
arrière Fixe.
Le feu est allumé.
+
Dysfonctionnement
des systèmes de
freinage (avec Post
Collision Safety
Brake (PCSB)) Fixes.
Effectuez (3) rapidement.
+ Dysfonctionnement
des systèmes
d'airbags ou
de prétension
pyrotechnique (avec
Post Collision Safety
Brake (PCSB)) Fixes.
Effectuez (3) rapidement.
1
Instruments de bord

27

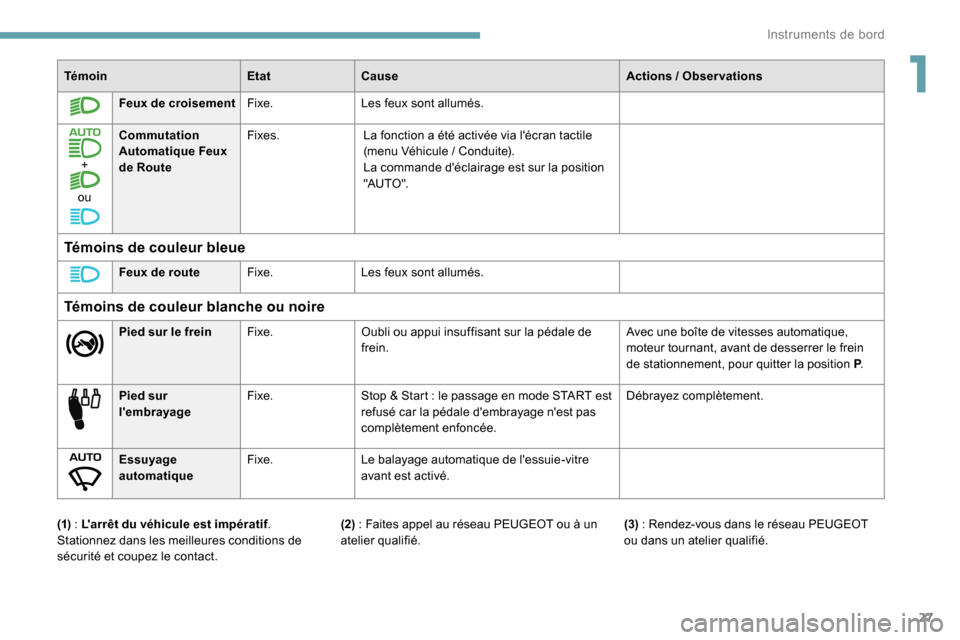

TémoinEtatCause Actions / Observations
Feux de croisement Fixe.Les feux sont allumés.
+
ou Commutation
Automatique Feux
de Route
Fixes.
La fonction a été activée via l'écran tactile
(menu Véhicule
/ Conduite).
La commande d'éclairage est sur la position
"AUTO ".
Témoins de couleur bleue
Feux de route Fixe.Les feux sont allumés.
Témoins de couleur blanche ou noire
Pied sur le frein Fixe.Oubli ou appui insuffisant sur la pédale de
frein. Avec une boîte de vitesses automatique,
moteur tournant, avant de desserrer le frein
de stationnement, pour quitter la position P
.
Pied sur
l'embrayage Fixe.
Stop & Start
: le passage en mode START est
refusé car la pédale d'embrayage n'est pas
complètement enfoncée. Débrayez complètement.
Essuyage
automatique Fixe.
Le balayage automatique de l'essuie-vitre
avant est activé.
(1)


: L'arrêt du véhicule est impératif .
Stationnez dans les meilleures conditions de
sécurité et coupez le contact. (3)


: Rendez-vous dans le réseau PEUGEOT
ou dans un atelier qualifié.
(2)


: Faites appel au réseau PEUGEOT ou à un
atelier qualifié.
1
Instruments de bord

30

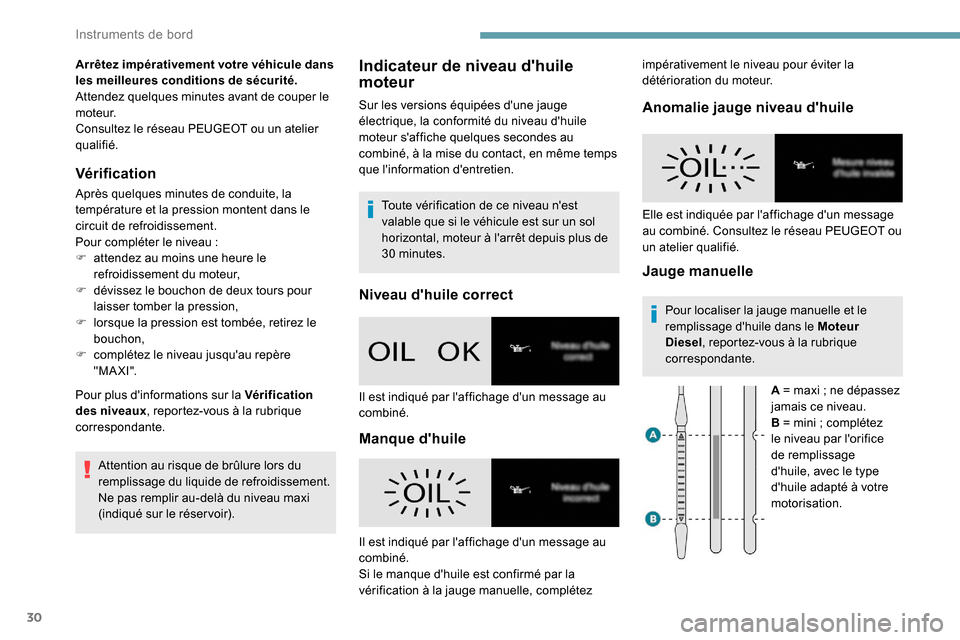

Arrêtez impérativement votre véhicule dans
les meilleures conditions de sécurité.
Attendez quelques minutes avant de couper le
moteur.
Consultez le réseau PEUGEOT ou un atelier
qualifié.
Vérification
Après quelques minutes de conduite, la
t empérature et la pression montent dans le
circuit de refroidissement.
Pour compléter le niveau
:
F

a
ttendez au moins une heure le
refroidissement du moteur,
F

d
évissez le bouchon de deux tours pour
laisser tomber la pression,
F

l
orsque la pression est tombée, retirez le
bouchon,
F

c
omplétez le niveau jusqu'au repère
" M A X I ".
Pour plus d'informations sur la Vérification
des niveaux , reportez-vous à la rubrique
correspondante.
Attention au risque de brûlure lors du
remplissage du liquide de refroidissement.
Ne pas remplir au-delà du niveau maxi
(indiqué sur le réser voir).
Indicateur de niveau d'huile
moteur
Sur les versions équipées d'une jauge
électrique, la conformité du niveau d'huile
moteur s'affiche quelques secondes au
combiné, à la mise du contact, en même temps
que l'information d'entretien.
Toute vérification de ce niveau n'est
valable que si le véhicule est sur un sol
horizontal, moteur à l'arrêt depuis plus de
30


minutes.
Niveau d'huile correct
Manque d'huile Anomalie jauge niveau d'huile
Jauge manuellePour localiser la jauge manuelle et le
remplissage d'huile dans le Moteur
Diesel
, reportez-vous à la rubrique
correspondante.
A = maxi
; ne dépassez
jamais ce niveau.
B = mini
; complétez
le niveau par l'orifice
de remplissage
d'huile, avec le type
d'huile adapté à votre
motorisation.
Il est indiqué par l'affichage d'un message au
combiné.
Il est indiqué par l'affichage d'un message au
combiné.
Si le manque d'huile est confirmé par la
vérification à la jauge manuelle, complétez Elle est indiquée par l'affichage d'un message
au combiné. Consultez le réseau PEUGEOT ou
un atelier qualifié. impérativement le niveau pour éviter la
détérioration du moteur.
Instruments de bord

38

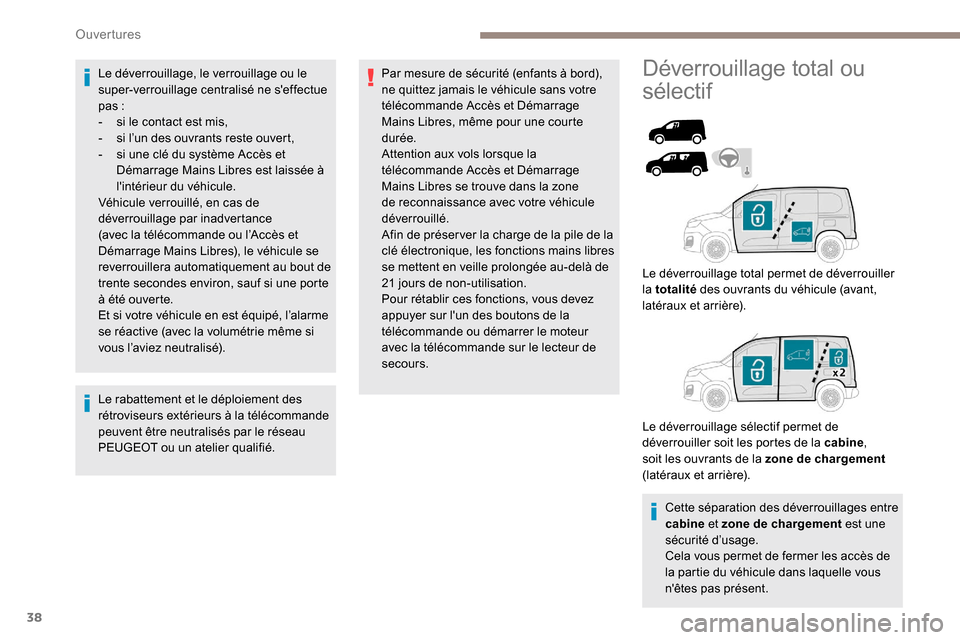

Le déverrouillage, le verrouillage ou le
super-verrouillage centralisé ne s'effectue
pas :
-

s
i le contact est mis,
-

s
i l’un des ouvrants reste ouvert,
-

s
i une clé du système Accès et
Démarrage Mains Libres est laissée à
l'intérieur du véhicule.
Véhicule verrouillé, en cas de
déverrouillage par inadvertance
(avec la télécommande ou l’Accès et
Démarrage Mains Libres), le véhicule se
reverrouillera automatiquement au bout de
trente
secondes environ, sauf si une porte
à été ouverte.
Et si votre véhicule en est équipé, l’alarme
se réactive (avec la volumétrie même si
vous l’aviez neutralisé).
Le rabattement et le déploiement des
rétroviseurs extérieurs à la télécommande
peuvent être neutralisés par le réseau
PEUGEOT ou un atelier qualifié. Par mesure de sécurité (enfants à bord),
ne quittez jamais le véhicule sans votre
télécommande Accès et Démarrage
Mains Libres, même pour une courte
durée.
Attention aux vols lorsque la
télécommande Accès et Démarrage
Mains Libres se trouve dans la zone
de reconnaissance avec votre véhicule
déverrouillé.
Afin de préser ver la charge de la pile de la
clé électronique, les fonctions mains libres
se mettent en veille prolongée au-delà de
21 jours de non-utilisation.
Pour rétablir ces fonctions, vous devez
appuyer sur l'un des boutons de la
télécommande ou démarrer le moteur
avec la télécommande sur le lecteur de
secours.Déverrouillage total ou
sélectif
Cette séparation des déverrouillages entre
cabine
et zone de chargement est une
sécurité d’usage.
Cela vous permet de fermer les accès de
la partie du véhicule dans laquelle vous
n'êtes pas présent.
Le déverrouillage total permet de déverrouiller
la totalité
des ouvrants du véhicule (avant,
latéraux et arrière).
Le déverrouillage sélectif permet de
déverrouiller soit les portes de la cabine ,
soit les ouvrants de la zone de chargement
(latéraux et arrière).
Ouvertures
