2019 OPEL ZAFIRA C Manual de Instruções (in Portugues)

Arrumação79● Rebater o encosto central paraser coberto.
●Abrir o fecho de correr de ambos
os lados, por trás dos encostos
direito e esquerdo.
● Puxar o tapete para fora até a primeira parte ficar plana no pisoda bagageira.
● Levantar longitudinalmente ambas as partes abertas pelo
fecho de correr e dobrá-las na
direcção do centro.
● Em seguida, desdobrar a parte superior pequena da dupla
camada de tapete sobre o
encosto central.
● Dobrar a parte traseira sobreposta por baixo do tapeteantes de fechar a porta da
bagageira.
As figuras a seguir mostram mais exemplos.Exemplos para objectos finos e
compridos, por ex., esquis.
Exemplo de protecção de lateral.

80Arrumação
Exemplo de cobertura de encosto
rebatido na segunda fila e um banco
rebatido na terceira fila.
Calhas e ganchos na
bagageira
Colocar os ganchos na posição
pretendida nas calhas: inserir o
gancho na ranhura superior da calha
e empurrar para dentro da ranhura
inferior.
Olhais de fixação
Os olhais de fixação são concebidos
para prender itens e evitar que
deslizem, p. ex. cintas de fixação ou
rede de bagagem.
Indicações para o carregamento do veículo
O FlexOrganizer é um sistema
flexível para dividir a bagageira.
O sistema consiste em: ● adaptadores
● bolsas de rede

Arrumação81● ganchos
● rede de separação variável
Os componentes são montados em calhas em ambos os painéis laterais
utilizando adaptadores e ganchos.
Instalação de adaptadores nas
calhas
Abrir a placa do manípulo, inserir o
adaptador na ranhura superior e
inferior da calha e deslocar para a
posição pretendida. Rodar a placa do
manípulo para cima para trancar o
adaptador. Para remover, rodar a
placa do manípulo para baixo e retirar
da calha.
Rede de posição variável
Inserir os adaptadores na posição
necessária nas calhas. Manter juntas as metades dos tirantes da rede.
Para instalar, empurrar um pouco os
tirantes e inserir nas aberturas em
questão nos adaptadores.
Para desmontar, pressionar os
tirantes da rede e retirar dos
adaptadores.
Bolsa de rede
Inserir os adaptadores na posição
necessária nas calhas. A bolsa de
rede pode ser pendurada nos
adaptadores.

82ArrumaçãoInstalação de ganchos nas calhas
Primeiro, insira o gancho na posição
desejada na ranhura superior da
calha e depois pressione na ranhura
inferior. Para remover, primeiro puxe
para fora da ranhura superior.
Rede de separação em frente da
porta da retaguarda
Instalar directamente à frente da
porta da bagageira.
Antes da instalação, fazer com que
as quatro extremidades do tirante da
rede sejam recolhidas, rodando cada extremidade para a esquerda.
Para instalar, comprimir os tirantes da
rede e inserir nas aberturas na
estrutura da porta da bagageira. A
barra mais comprida será inserida na parte superior.
Para retirar, empurrar as barras da
rede umas contra as outras e
remover.
Rede de segurança
A rede de segurança pode ser
instalada atrás dos bancos da
segunda fila ou dos bancos
dianteiros.
Não se deve transportar passageiros
atrás da rede de segurança.
Instalação atrás da segunda fila
de bancos
● Existem aberturas de instalação de ambos os lados no forro do
tejadilho por cima da segunda fila
de bancos: suspender e encaixar

Arrumação83o rolo da rede de um lado,
comprimir o rolo e encaixar do
outro lado.
● Fixar os ganchos das cintas da rede de segurança aos olhais de
fixação dianteiros, de ambos os
lados na bagageira.
● Esticar ambas as cintas, puxando pela extremidade solta.
Instalação atrás dos bancos
dianteiros
● Existem aberturas de instalação de ambos os lados no forro do
tejadilho por cima da primeira fila
de bancos: suspender e encaixar o rolo da rede de um lado,
comprimir o rolo e encaixar do
outro lado.
● Fixar os ganchos das cintas da rede de segurança aos olhais de
fixação, de ambos os lados, no piso, em frente aos bancos.
● Esticar ambas as cintas, puxando pela extremidade solta.

84ArrumaçãoDesmontagem
Pressionar botão na mais esticada
para soltar a cinta de ambos os lados. Soltar os ganchos dos olhais.
Desenganchar os rolos da rede de
segurança dos suportes na estrutura
do tejadilho. Enrolar a rede e fixá-la
com uma cinta.
Arrumação
Abrir a cobertura do compartimento
de arrumação no piso da bagageira,
em frente à porta da bagageira.
Colocar a rede de segurança no
compartimento de arrumação e tapar com a cobertura.
Plataforma rebatível
Situada nos encostos dos bancos
dianteiros.
Abrir puxando para cima até
encaixar.
Rebater pressionando para baixo
para além do ponto de resistência.
Não colocar quaisquer objectos
pesados na mesa de apoio rebatível.
Triângulo de pré-
-sinalização
Arrumar o triângulo de pré-
-sinalização no compartimento de arrumação no piso da bagageira, em
frente à porta da bagageira.
Kit de primeiros socorros
Arrumar o kit de primeiros socorros e o colete reflector de emergência por
baixo do banco do condutor.

Arrumação85
Prender com as cintas.
Noutra versão, o kit de primeiros
socorros está localizado numa caixa
de arrumação por baixo do banco do
condutor. Faça deslizar para abrir ou
fechar a caixa.Sistema de bagageira
de tejadilho
Bagageira de tejadilho Por razões de segurança e para
evitar danos no tejadilho, recomenda-
-se a utilização do sistema de barras
de tejadilho aprovado para o veículo. Para mais informações contactar aoficina.
Seguir as instruções de instalação e
remover as barras de tejadilho
quando não estiverem a ser
utilizadas.

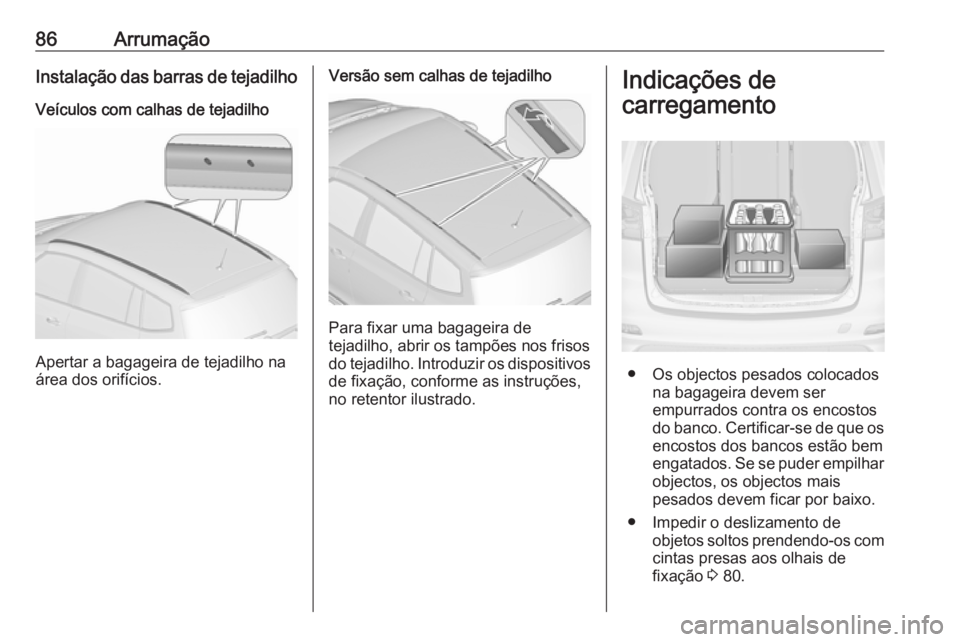

86ArrumaçãoInstalação das barras de tejadilho
Veículos com calhas de tejadilho
Apertar a bagageira de tejadilho na
área dos orifícios.
Versão sem calhas de tejadilho
Para fixar uma bagageira de
tejadilho, abrir os tampões nos frisos
do tejadilho. Introduzir os dispositivos
de fixação, conforme as instruções,
no retentor ilustrado.
Indicações de
carregamento
● Os objectos pesados colocados na bagageira devem ser
empurrados contra os encostos
do banco. Certificar-se de que os
encostos dos bancos estão bem
engatados. Se se puder empilhar objectos, os objectos mais
pesados devem ficar por baixo.
● Impedir o deslizamento de objetos soltos prendendo-os comcintas presas aos olhais de
fixação 3 80.
