Conservação do veículo271Substituição das escovas
do limpa para-brisas
Para-brisas
Levantar o braço do limpa-vidros até
se manter na posição levantada,
pressionar o botão, desencaixar a
escova e retirá-la.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Vidro traseiro
Levantar o braço do limpa pára-
-brisas. Desencaixar a escova do
limpa pára-brisas conforme se
mostra na figura e retirar.
Fixar ao braço do limpa-vidros a
escova limpa-vidros num ligeiro
ângulo e empurrar até encaixar.
Baixar o braço cuidadosamente.
Substituir lâmpadas
Desligar a ignição e desligar o
interruptor relevante ou fechar as
portas.
Segurar numa lâmpada nova apenas pela base. Não tocar no vidro da
lâmpada sem luvas.
Ao substituir lâmpadas, utilizar
apenas lâmpadas do mesmo tipo.
Substituir as lâmpadas dos faróis a
partir do interior do compartimento do motor.
Verificação das lâmpadas Depois da substituição de uma
lâmpada, ligar a ignição, fazer
funcionar e verificar as luzes.
Faróis de halogéneo Faróis de halogéneo com lâmpadas
separadas para luzes de médios e de
máximos. As luzes laterais e as luzes
de condução diurna foram
concebidas como LED e não podem
ser substituídas.

272Conservação do veículo
Lâmpada exterior das luzes de
médios ( 1).
Lâmpada interior das luzes de
máximos ( 2).
Indicador de mudança de direção
dianteiro ( 3)
Luzes de médios (1)
1. Rodar a tampa para a esquerda e
retirá-la.
2. Rodar o suporte da lâmpada para
a esquerda para desengatar.
Extrair o suporte da lâmpada do
alojamento do refletor.
3. Remover a lâmpada da ligação da
ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Colocar o suporte da lâmpada, encaixando as patilhas no
alojamento do refletor, e rodar
para a direita para fixar.
6. Encaixar a tampa e rodar para a direita.

Conservação do veículo273Luzes de máximos (2)
1.Rodar a tampa para a esquerda e
retirá-la.
2. Extrair o suporte da lâmpada do alojamento do refletor.
3.Remover a lâmpada da ligação da
ficha, puxando.
4. Substituir a lâmpada e ligá-la à ligação da ficha.
5. Inserir e pressionar o suporte da lâmpada no alojamento do
refletor, encaixando a patilha na
devida posição.
6. Encaixar a tampa e rodar para a direita.
Indicadores de mudança de
direcção dianteiros (3)
1. Rodar o casquilho da lâmpada para a esquerda para
desencaixar. Remover o
casquilho da lâmpada do
alojamento do refletor.

274Conservação do veículo
2. Remover a lâmpada docasquilho, rodando para a
esquerda e puxando.
3. Substituir e introduzir a nova lâmpada no casquilho e rodar
para a direita.
4. Inserir o casquilho da lâmpada no
alojamento do refletor e rodar
para a direita.
Faróis de LED Os faróis para luzes de médios e
máximos, as luzes laterais, as luzes
de condução diurna e os indicadores
de mudança de direção foram
concebidos como LED e não podem
ser substituídos.
Em caso de avaria, mandar reparar as luzes numa oficina.
Faróis de nevoeiro As lâmpadas são acessíveis pela
parte de baixo do veículo.
1. Retirar os parafusos exteriores da
cobertura, conforme ilustrado na
figura.
2. Afastar a cobertura.
Rodar o casquilho da lâmpada
para a esquerda e retirá-lo do
alojamento do refletor.

Conservação do veículo2753. Desencaixar o casquilho dalâmpada da ligação da ficha,
pressionando a presilha de
retenção.
4. Remover e substituir o casquilho com a lâmpada e ligar à ligação
da ficha.
5. Inserir o casquilho da lâmpada no
alojamento do refletor, rodar para
a direita e encaixar.
6. Montar a cobertura com os parafusos.
Luzes traseiras
1. Remover a cobertura com parafusos.
2. Retirar os parafusos assinaladoscom as setas.
3. Cuidadosamente, retirar oconjunto do farol dos pinos de
fixação e desmontar.
4. Separar a ligação da ficha do grupo óptico.
5. Remover e substituir a lâmpada,rodando o casquilho da lâmpada.
Luz do indicador de mudança de
direcção ( 1)
Luzes traseiras ( 2)
Luz de travão ( 3)

276Conservação do veículo
Luzes traseiras com díodos
emissores de luz (LED) para os
farolins e luz de travagem
Apenas a luz do indicador de
mudança de direcção ( 1) pode ser
substituída.
Remover e substituir a lâmpada,
rodando o casquilho da lâmpada.
6. Ligar a ligação da ficha ao grupo óptico.
7. Encaixar o grupo óptico nos pinos
de fixação e montar o grupo
óptico com os parafusos.
8. Encaixar a cobertura com os parafusos.
Luzes de marcha-atrás (4) na
porta da bagageira
1. Abrir a porta da bagageira e retirar
a cobertura.
2. Rodar o casquilho da lâmpada para a esquerda e retirá-lo do
reflector.
3. Remover a lâmpada do casquilho, puxando.
4. Substituir e introduzir a nova lâmpada no casquilho.
5. Inserir o casquilho da lâmpada no
reflector e rodar para a direita.
6. Colocar a cobertura.
Luz traseira de nevoeiro
As lâmpadas são acessíveis pela
parte de baixo do veículo.

Conservação do veículo277
1. Rodar o casquilho da lâmpadapara a esquerda e retirá-lo do
reflector.
2. Remover a lâmpada do casquilho, rodando para a
esquerda.
3. Substituir e introduzir a nova lâmpada no casquilho, rodando
para a direita.
4. Inserir o casquilho da lâmpada no
reflector, rodar para a direita e
encaixar.
Verificação das lâmpadas Ligar a ignição, accionar e verificar
todos os faróis.Luzes indicadores de
mudança de direçãolaterais

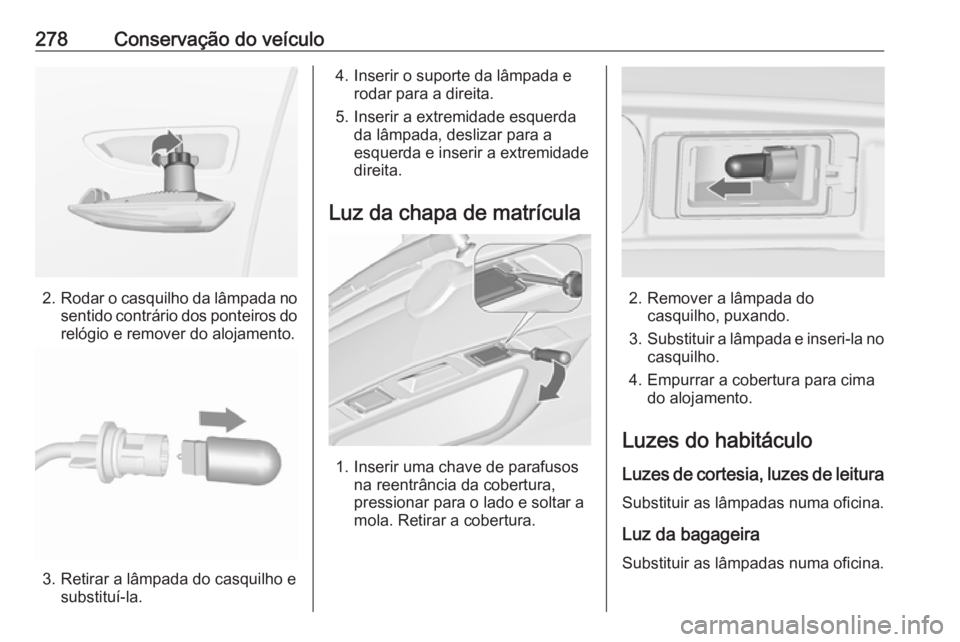

Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.

278Conservação do veículo
2.Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.
4. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula
1. Inserir uma chave de parafusos na reentrância da cobertura,
pressionar para o lado e soltar a
mola. Retirar a cobertura.
2. Remover a lâmpada do casquilho, puxando.
3. Substituir a lâmpada e inseri-la no
casquilho.
4. Empurrar a cobertura para cima do alojamento.
Luzes do habitáculo
Luzes de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
