Fahren und Bedienung247Die motorspezifischen Anforderun‐
gen an die Oktanzahl sind in der
Motordatenübersicht angegeben
3 314. Länderspezifische Aufkleber
an der Tankklappe haben jedoch
Vorrang vor diesen Angaben.
Kraftstoffzusatz Kraftstoff sollte Reinigungszusätze
enthalten, die Kraftstoffablagerungen im Motor und in der Kraftstoffanlage
verhindern. Saubere Einspritzventile
und Einlassventile ermöglichen eine
ordnungsgemäße Funktion der
Abgasreinigungsanlage. In bestimm‐
ten Ländern enthält der Kraftstoff
keine ausreichenden Mengen an
Zusätzen, um die Einspritz- und
Einlassventile sauber zu halten. In
diesen Länder ist für bestimmte Moto‐
ren ein Kraftstoffzusatz erforderlich,
um den Mangel an Reinigungsmittel
zu kompensieren. Nur Kraftstoffzu‐
sätze verwenden, die für das Fahr‐
zeug zugelassen sind.
Zum gefüllten Kraftstofftank muss
mindestens alle 15.000 km bzw.
jedes Jahr (je nachdem, was zuerst
eintritt) ein Kraftstoffzusatz hinzuge‐fügt werden. Bitte wenden Sie sich für
weitere Informationen an Ihre Werk‐
statt.
Verbotene Kraftstoffe
In einigen Orten sind sauerstoffange‐
reicherte Kraftstoffe, die Ether oder
Ethanol enthalten, oder neu formu‐
lierte Kraftstoffe erhältlich. Diese
Kraftstoffe dürfen verwendet werden,
sofern Sie die oben beschriebenen
Spezifikationen erfüllen. E85 (Etha‐
nolgehalt von 85 %) und andere Kraft‐ stoffe mit einem Ethanolgehalt über
15 % dürfen jedoch nur in FlexFuel-
Fahrzeugen verwendet werden.Achtung
Kein Kraftstoff verwenden, der
Methanol enthält. Dieser Stoff
kann zur Korrosion von Metalltei‐ len in der Kraftstoffanlage führenund die Kunststoff- und Gummi‐teile beschädigen. Diese Schäden sind nicht von der Fahrzeuggaran‐tie abgedeckt.
Einige Kraftstoffe, insbesondere
Hochleistungskraftstoffe mit hoher
Oktanzahl, können zur Erhöhung der
Oktanzahl den Zusatz (Methylcyclo‐
pentadienyl)mangantricarbonyl
(MMT) enthalten. Kraftstoffe bzw.
Kraftstoffzusätze mit MMT nicht
verwenden, weil sie die Lebensdauer der Glühkerzen mindern und die Leis‐
tung der Abgasreinigungsanlage
beeinträchtigen können. Die
Störungsleuchte Z kann aufleuchten
3 100. Wenn dies auftritt, die Hilfe
einer Werkstatt in Anspruch nehmen.
Kraftstoffe für Diesel- Motoren
Nur Dieselkraftstoff verwenden, der
die Anforderungen von EN 590 erfüllt
und einen Schwefelgehalt von maxi‐
mal 10 ppm aufweist.

248Fahren und BedienungKraftstoffe mit Biodieselgehalt von
maximal 7 % (gemäß EN 14214)
dürfen verwendet werden (beispiels‐
weise Kraftstoff mit der Bezeichnung
„B7“).
Bei Fahrten in Länder außerhalb der
Europäischen Union darf gelegentlich
Euro-Diesel mit einem Schwefelge‐
halt unter 50 ppm verwendet werden.Achtung
Die häufige Verwendung von
Dieselkraftstoff mit einem Schwe‐ felgehalt über 15 ppm verursacht
schwerwiegende Motorschäden.
Achtung
Die Verwendung von Kraftstoff,
der nicht EN 590 oder gleicharti‐
gen Spezifikationen entspricht,
kann zu Leistungsverlust des
Motors, erhöhtem Verschleiß oder
Schäden am Motor führen und
Ihre Garantieansprüche
einschränken.
Schiffsdieselkraftstoffe, Heizöle,
Aquazole und ähnliche Diesel-
Wasser-Emulsionen dürfen nicht
verwendet werden. Es ist nicht zuläs‐ sig, Dieselkraftstoffe zur Verdünnung
mit Kraftstoffen für Otto-Motoren zu
vermischen.
Betrieb bei niedrigen
Temperaturen
Bei Temperaturen unter 0 °C können
einige Dieselprodukte mit Biodiesel‐
mischungen einfrieren oder versul‐
zen, was sich auf das Kraftstoffver‐
sorgungssystem auswirken kann.
Der Motor kann möglicherweise nicht richtig gestartet und betrieben
werden. Darauf achten, dass bei
Umgebungstemperaturen unter 0 °C
wintertauglicher Dieselkraftstoff
getankt wird.
Es kann Arctic-Dieselkraftstoff bei
extremen Kältetemperaturen unter
-20 °C verwendet werden. Der
Einsatz dieser Kraftstoffqualität wird
in warmen oder heißen Klimazonen
nicht empfohlen und kann zu Motor‐absterben, schlechtem Startverhal‐
ten und Schäden am Kraftstoffein‐
spritzsystem führen.
Tanken9 Gefahr
Vor dem Tanken die Zündung und
externe Heizungen mit Brennkam‐mern ausschalten. Auch Mobilte‐
lefone sind auszuschalten.
Beim Tanken die Bedienungs- und
Sicherheitsvorschriften der Tank‐
stelle beachten.

Fahren und Bedienung2499Gefahr
Kraftstoff ist brennbar und explo‐
siv. Das Rauchen beim Tanken ist daher untersagt. Auch der
Umgang mit offenem Feuer und
Funken ist untersagt.
Wenn Sie Kraftstoffgeruch in
Ihrem Fahrzeug feststellen,
lassen Sie die Ursache unverzüg‐
lich in einer Werkstatt beheben.
Ein Etikett mit Symbolen an der Kraft‐ stofftankklappe zeigt die zulässigen
Kraftstofftypen an. In Europa sind die
Zapfpistolen an den Tankstellen mit diesen Symbolen gekennzeichnet.Nur zulässige Kraftstofftypen verwen‐ den.
Achtung
Bei falscher Betankung nicht die
Zündung einschalten.
Die Tankklappe befindet sich auf der rechten Seite des Fahrzeugs.
Die Tankklappe lässt sich nur bei
entriegeltem Fahrzeug öffnen. Tank‐
klappe durch Drücken der Klappe
lösen.
Tanken von Benzin und Diesel
Zum Öffnen die Kappe langsam links‐
herum drehen.Der Tankdeckel kann in die Halterung auf der Tankklappe eingehängt
werden.
Zum Tanken die Zapfpistole so weit
wie möglich in die Tanköffnung
einführen und dann betätigen.
Nach dem automatischen Abschalten
des Tankvorgangs darf die Zapfpis‐
tole noch maximal zweimal erneut
betätigt werden, um den Tank voll‐
ständig aufzufüllen.
Achtung
Übergelaufenen Kraftstoff sofort abwischen.

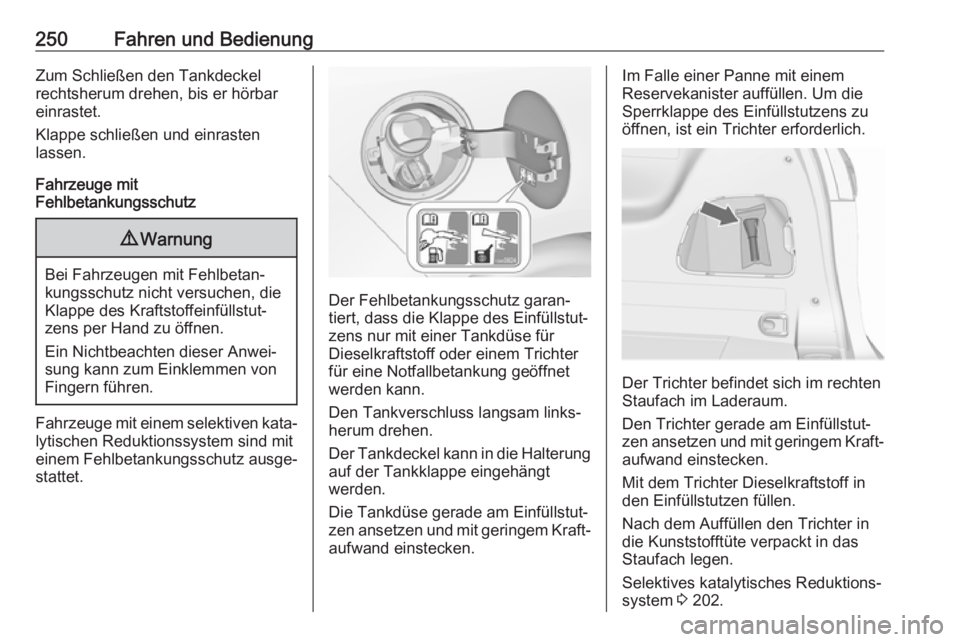

250Fahren und BedienungZum Schließen den Tankdeckel
rechtsherum drehen, bis er hörbar
einrastet.
Klappe schließen und einrasten
lassen.
Fahrzeuge mit
Fehlbetankungsschutz9 Warnung
Bei Fahrzeugen mit Fehlbetan‐
kungsschutz nicht versuchen, die Klappe des Kraftstoffeinfüllstut‐
zens per Hand zu öffnen.
Ein Nichtbeachten dieser Anwei‐
sung kann zum Einklemmen von
Fingern führen.
Fahrzeuge mit einem selektiven kata‐ lytischen Reduktionssystem sind mit
einem Fehlbetankungsschutz ausge‐
stattet.
Der Fehlbetankungsschutz garan‐
tiert, dass die Klappe des Einfüllstut‐
zens nur mit einer Tankdüse für
Dieselkraftstoff oder einem Trichter
für eine Notfallbetankung geöffnet
werden kann.
Den Tankverschluss langsam links‐
herum drehen.
Der Tankdeckel kann in die Halterung
auf der Tankklappe eingehängt
werden.
Die Tankdüse gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐ aufwand einstecken.
Im Falle einer Panne mit einem
Reservekanister auffüllen. Um die
Sperrklappe des Einfüllstutzens zu
öffnen, ist ein Trichter erforderlich.
Der Trichter befindet sich im rechten
Staufach im Laderaum.
Den Trichter gerade am Einfüllstut‐
zen ansetzen und mit geringem Kraft‐
aufwand einstecken.
Mit dem Trichter Dieselkraftstoff in
den Einfüllstutzen füllen.
Nach dem Auffüllen den Trichter in
die Kunststofftüte verpackt in das
Staufach legen.
Selektives katalytisches Reduktions‐ system 3 202.

Fahren und Bedienung251TankdeckelNur Original-Tankdeckel verwenden.
Fahrzeuge mit Dieselmotoren haben
spezielle Tankdeckel.Anhängerzugvorrich‐
tung
Allgemeine Informationen
Nur eine für das Fahrzeug zugelas‐
sene Anhängerzugvorrichtung
verwenden. Bei Fahrzeugen mit
Erdgasmotor ist eine besondere
Zugvorrichtung erforderlich.
Den nachträglichen Einbau von einer Werkstatt durchführen lassen. Gege‐
benenfalls müssen Änderungen am
Fahrzeug, die die Kühlung, Hitze‐
schutzschilde oder andere Aggregate betreffen, durchgeführt werden.
Die Funktion zur Erkennung einer
ausgefallenen Leuchte kann für die Anhängerbremsleuchten keinen teil‐weisen Leuchtenausfall erkennen.
Bei vier 5-W-Leuchten wird beispiels‐
weise erst dann ein Ausfall erkannt,
wenn nur noch eine oder keine der
5-W-Leuchten funktioniert.
Bei Montage einer Anhängerzugvor‐
richtung kann die Öffnung der
Abschleppöse verdeckt werden.
Wenn dies der Fall ist, die Kugel‐stange zum Abschleppen verwen‐
den. Die Kugelstange immer im Fahr‐ zeug mitführen.
Fahrverhalten,
Fahrhinweise
Vor Montage eines Anhängers die
Kugel der Anhängerkupplung
schmieren. Nicht jedoch, wenn zur
Verringerung der Pendelbewegung
des Anhängers ein Stabilisator
verwendet wird, der auf den Kugel‐
kopf wirkt.
Für Anhänger mit einer geringen
Fahrstabilität und Wohnwagen mit
einem zulässigen Gesamtgewicht
von mehr als 1300 kg wird für
Geschwindigkeiten über 80 km/h die
Verwendung eines Stabilisators drin‐
gend empfohlen.
Sollte der Anhänger zu schlingern
beginnen, langsamer fahren, nicht
gegenlenken, notfalls scharf brem‐
sen.
Bei Bergabfahrt gleichen Gang einle‐
gen wie bei entsprechender Bergauf‐ fahrt und etwa gleiche Geschwindig‐
keit fahren.

252Fahren und BedienungReifendruck auf den Wert für die volleZuladung einstellen 3 319.
Anhängerbetrieb
Anhängelast Die zulässigen Anhängelasten sind
fahrzeug- und motorabhängige
Höchstwerte und dürfen nicht über‐
schritten werden. Die tatsächliche
Anhängelast ist die Differenz
zwischen dem tatsächlichen Gesamt‐
gewicht des Anhängers und der
tatsächlichen Stützlast mit Anhänger.
Die zulässige Anhängelast ist in den
Fahrzeugpapieren spezifiziert.
Dieser Wert gilt in der Regel für Stei‐
gungen bis 12 %.
Die zulässige Anhängerlast gilt bis
zur spezifizierten Neigung und auf
Meereshöhe. Da sich die Motorleis‐
tung wegen der dünner werdenden
Luft bei zunehmender Höhe verrin‐ gert und sich dadurch die Steigfähig‐
keit verschlechtert, sinkt auch das
zulässige Zuggesamtgewicht um
10 % je 1000 Meter zusätzlicher
Höhe. Auf Straßen mit leichtenAnstiegen (weniger als 8 %, z. B. auf
Autobahnen) muss das Zuggesamt‐
gewicht nicht verringert werden.
Das zulässige Zuggesamtgewicht
darf nicht überschritten werden. Das
zulässige Zuggesamtgewicht ist auf
dem Typschild angegeben 3 309.
Stützlast
Die Stützlast ist die Last, die vom
Anhänger auf den Kugelkopf der
Anhängerkupplung ausgeübt wird.
Sie kann durch Veränderung der
Gewichtsverteilung beim Beladen
des Anhängers verändert werden.
Die höchstzulässige Stützlast
(75 kg) ist auf dem Typschild der
Anhängerzugvorrichtung und in den
Fahrzeugpapieren angegeben.
Hinweis
Motoren D16DTH, D16DTJ,
D20DTH und D20DTJ: Je nach
Ausrüstung beträgt die maximal
zulässige Deichsellast 75 kg oder
60 kg.Streben Sie immer die höchstzuläs‐
sige Last an, vor allem bei schweren
Anhängern. Die Stützlast sollte nie
unter 25 kg sinken.
Hinterachslast Wenn ein Anhänger montiert und das
Zugfahrzeug voll beladen ist, dürfen
die zulässige Hinterachslast (siehe
Typschild oder Fahrzeugpapiere) um
60 kg und das zulässige Gesamtge‐
wicht um 60 kg überschritten werden.
Wird die zulässige Hinterachslast
überschritten, gilt eine Höchstge‐
schwindigkeit von 100 km/h.
ZugvorrichtungAchtung
Bei Betrieb ohne Anhänger ist die
Kugelstange zu demontieren.

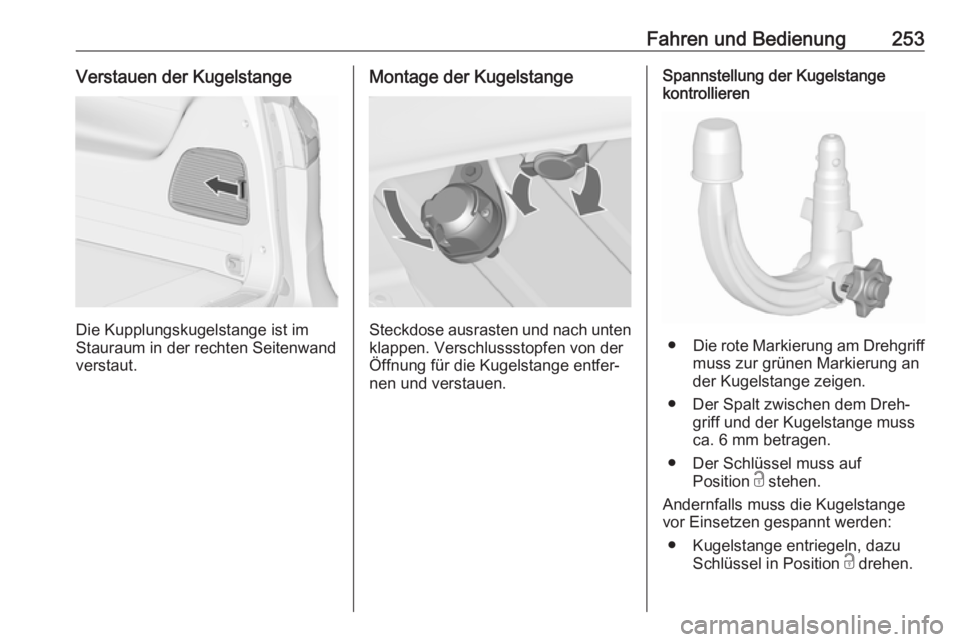

Fahren und Bedienung253Verstauen der Kugelstange
Die Kupplungskugelstange ist im
Stauraum in der rechten Seitenwand verstaut.
Montage der Kugelstange
Steckdose ausrasten und nach unten klappen. Verschlussstopfen von der
Öffnung für die Kugelstange entfer‐ nen und verstauen.
Spannstellung der Kugelstange
kontrollieren
● Die rote Markierung am Drehgriff
muss zur grünen Markierung an
der Kugelstange zeigen.
● Der Spalt zwischen dem Dreh‐ griff und der Kugelstange muss
ca. 6 mm betragen.
● Der Schlüssel muss auf Position c stehen.
Andernfalls muss die Kugelstange
vor Einsetzen gespannt werden:
● Kugelstange entriegeln, dazu Schlüssel in Position c drehen.

254Fahren und Bedienung
● Drehgriff herausziehen und biszum Anschlag rechtsherum
drehen.
Einsetzen der Kugelstange
Gespannte Kugelstange in die
Aufnahmeöffnung einführen und kräf‐ tig bis zum hörbaren Einrasten nach
oben drücken.
Der Drehgriff schnellt selbsttätig in die Ausgangsposition zurück und liegt
ohne Spalt an der Kugelstange an.9 Warnung
Drehgriff beim Einsetzen nicht
berühren.
Zum Verriegeln der Kugelstange den
Schlüssel in Position e drehen.
Schlüssel abziehen und Schutz‐ klappe schließen.
Öse für Abreißseil
Abreißseil an der Öse einhängen.
Richtige Montage der Kugelstange
kontrollieren
● Die grüne Markierung am Dreh‐ griff muss zur grünen Markierung
an der Kugelstange zeigen.
● Zwischen Drehgriff und Kugel‐ stange darf kein Spalt sein.
● Die Kugelstange muss fest in der
Aufnahmeöffnung eingerastet
sein.
● Die Kugelstange muss verriegelt und der Schlüssel abgezogensein.
