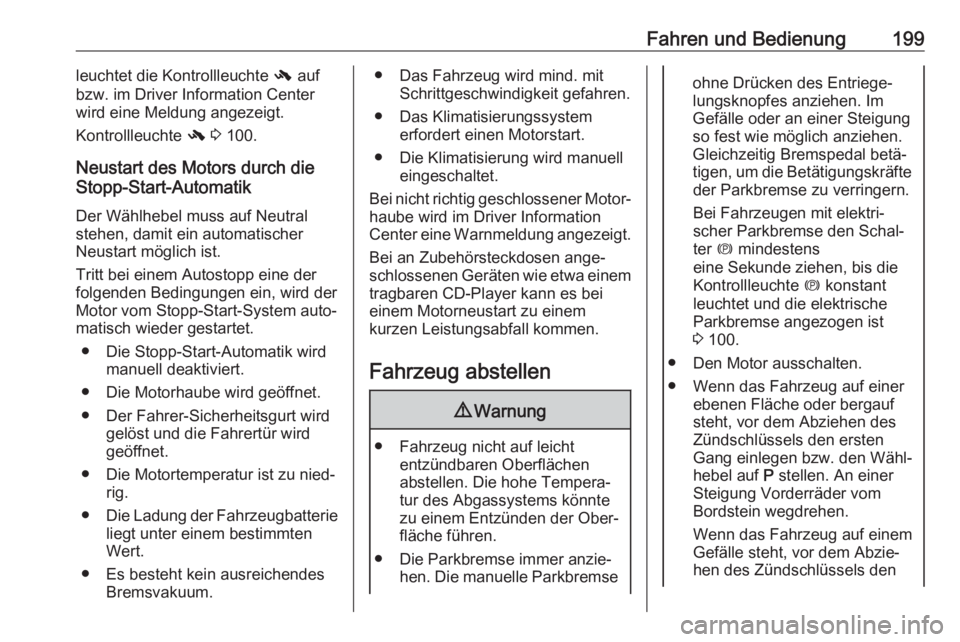

Fahren und Bedienung199leuchtet die Kontrollleuchte - auf
bzw. im Driver Information Center
wird eine Meldung angezeigt.
Kontrollleuchte - 3 100.
Neustart des Motors durch die
Stopp-Start-Automatik
Der Wählhebel muss auf Neutral
stehen, damit ein automatischer
Neustart möglich ist.
Tritt bei einem Autostopp eine der
folgenden Bedingungen ein, wird der
Motor vom Stopp-Start-System auto‐
matisch wieder gestartet.
● Die Stopp-Start-Automatik wird manuell deaktiviert.
● Die Motorhaube wird geöffnet.
● Der Fahrer-Sicherheitsgurt wird gelöst und die Fahrertür wird
geöffnet.
● Die Motortemperatur ist zu nied‐ rig.
● Die Ladung der Fahrzeugbatterie
liegt unter einem bestimmten
Wert.
● Es besteht kein ausreichendes Bremsvakuum.● Das Fahrzeug wird mind. mitSchrittgeschwindigkeit gefahren.
● Das Klimatisierungssystem erfordert einen Motorstart.
● Die Klimatisierung wird manuell eingeschaltet.
Bei nicht richtig geschlossener Motor‐
haube wird im Driver Information
Center eine Warnmeldung angezeigt.
Bei an Zubehörsteckdosen ange‐schlossenen Geräten wie etwa einem
tragbaren CD-Player kann es bei
einem Motorneustart zu einem
kurzen Leistungsabfall kommen.
Fahrzeug abstellen9 Warnung
● Fahrzeug nicht auf leicht
entzündbaren Oberflächen
abstellen. Die hohe Tempera‐
tur des Abgassystems könnte
zu einem Entzünden der Ober‐
fläche führen.
● Die Parkbremse immer anzie‐ hen. Die manuelle Parkbremse
ohne Drücken des Entriege‐lungsknopfes anziehen. Im
Gefälle oder an einer Steigung
so fest wie möglich anziehen.
Gleichzeitig Bremspedal betä‐
tigen, um die Betätigungskräfte der Parkbremse zu verringern.
Bei Fahrzeugen mit elektri‐
scher Parkbremse den Schal‐
ter m mindestens
eine Sekunde ziehen, bis die
Kontrollleuchte m konstant
leuchtet und die elektrische
Parkbremse angezogen ist
3 100.
● Den Motor ausschalten.
● Wenn das Fahrzeug auf einer ebenen Fläche oder bergauf
steht, vor dem Abziehen des
Zündschlüssels den ersten
Gang einlegen bzw. den Wähl‐ hebel auf P stellen. An einer
Steigung Vorderräder vom
Bordstein wegdrehen.
Wenn das Fahrzeug auf einem
Gefälle steht, vor dem Abzie‐
hen des Zündschlüssels den

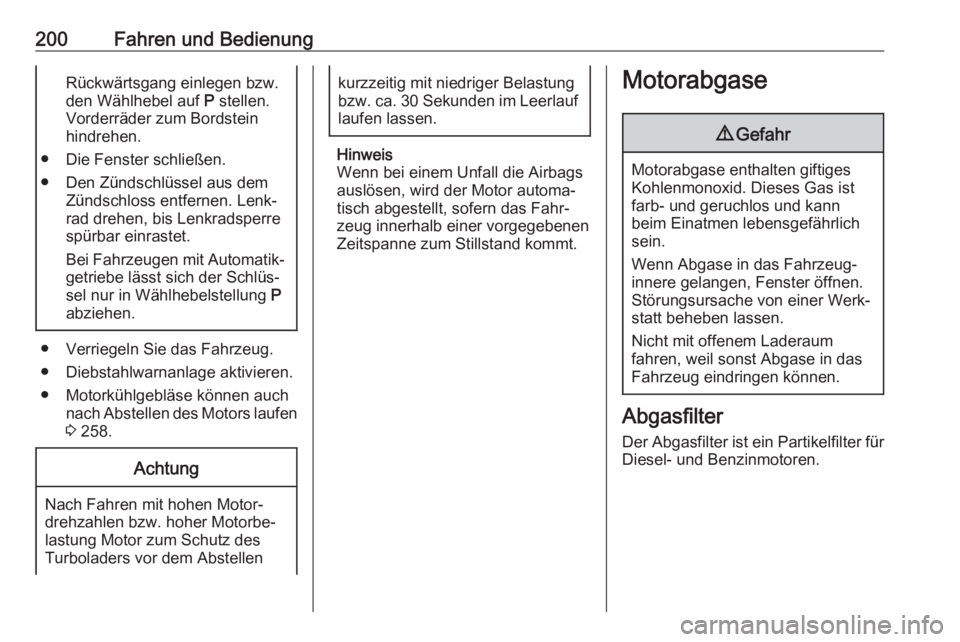

200Fahren und BedienungRückwärtsgang einlegen bzw.
den Wählhebel auf P stellen.
Vorderräder zum Bordstein
hindrehen.
● Die Fenster schließen.
● Den Zündschlüssel aus dem Zündschloss entfernen. Lenk‐
rad drehen, bis Lenkradsperre
spürbar einrastet.
Bei Fahrzeugen mit Automatik‐ getriebe lässt sich der Schlüs‐
sel nur in Wählhebelstellung P
abziehen.
● Verriegeln Sie das Fahrzeug.
● Diebstahlwarnanlage aktivieren.
● Motorkühlgebläse können auch nach Abstellen des Motors laufen
3 258.
Achtung
Nach Fahren mit hohen Motor‐
drehzahlen bzw. hoher Motorbe‐
lastung Motor zum Schutz des
Turboladers vor dem Abstellen
kurzzeitig mit niedriger Belastung
bzw. ca. 30 Sekunden im Leerlauf laufen lassen.
Hinweis
Wenn bei einem Unfall die Airbags
auslösen, wird der Motor automa‐
tisch abgestellt, sofern das Fahr‐
zeug innerhalb einer vorgegebenen
Zeitspanne zum Stillstand kommt.
Motorabgase9 Gefahr
Motorabgase enthalten giftiges
Kohlenmonoxid. Dieses Gas ist
farb- und geruchlos und kann
beim Einatmen lebensgefährlich
sein.
Wenn Abgase in das Fahrzeug‐
innere gelangen, Fenster öffnen.
Störungsursache von einer Werk‐
statt beheben lassen.
Nicht mit offenem Laderaum
fahren, weil sonst Abgase in das
Fahrzeug eindringen können.
Abgasfilter
Der Abgasfilter ist ein Partikelfilter für
Diesel- und Benzinmotoren.

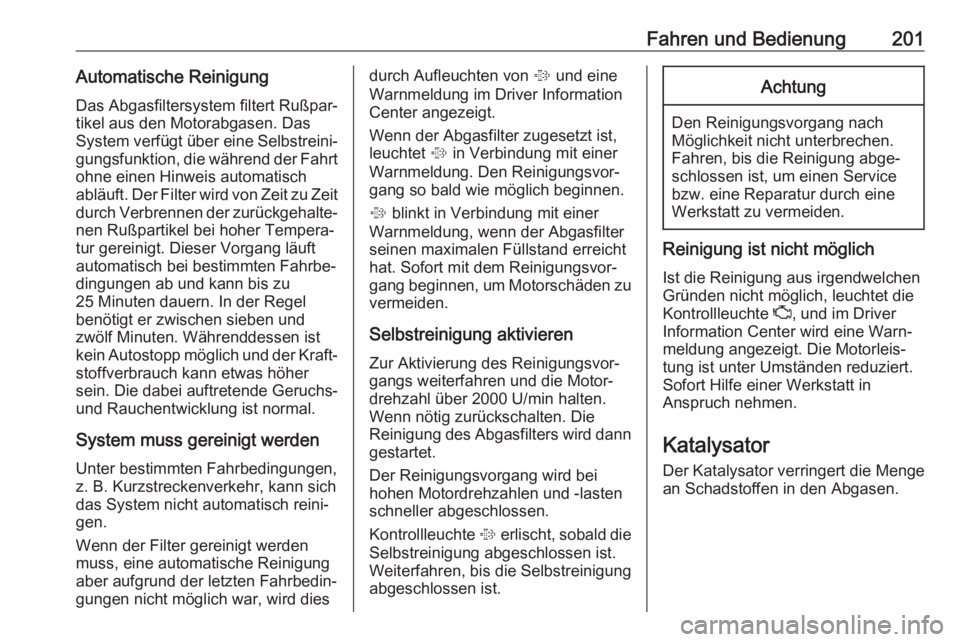

Fahren und Bedienung201Automatische ReinigungDas Abgasfiltersystem filtert Rußpar‐
tikel aus den Motorabgasen. Das
System verfügt über eine Selbstreini‐ gungsfunktion, die während der Fahrt
ohne einen Hinweis automatisch
abläuft. Der Filter wird von Zeit zu Zeit
durch Verbrennen der zurückgehalte‐ nen Rußpartikel bei hoher Tempera‐
tur gereinigt. Dieser Vorgang läuft automatisch bei bestimmten Fahrbe‐
dingungen ab und kann bis zu
25 Minuten dauern. In der Regel
benötigt er zwischen sieben und
zwölf Minuten. Währenddessen ist
kein Autostopp möglich und der Kraft‐
stoffverbrauch kann etwas höher
sein. Die dabei auftretende Geruchs-
und Rauchentwicklung ist normal.
System muss gereinigt werden
Unter bestimmten Fahrbedingungen,
z. B. Kurzstreckenverkehr, kann sich
das System nicht automatisch reini‐
gen.
Wenn der Filter gereinigt werden
muss, eine automatische Reinigung
aber aufgrund der letzten Fahrbedin‐
gungen nicht möglich war, wird diesdurch Aufleuchten von % und eine
Warnmeldung im Driver Information
Center angezeigt.
Wenn der Abgasfilter zugesetzt ist, leuchtet % in Verbindung mit einer
Warnmeldung. Den Reinigungsvor‐ gang so bald wie möglich beginnen.
% blinkt in Verbindung mit einer
Warnmeldung, wenn der Abgasfilter
seinen maximalen Füllstand erreicht
hat. Sofort mit dem Reinigungsvor‐
gang beginnen, um Motorschäden zu vermeiden.
Selbstreinigung aktivieren Zur Aktivierung des Reinigungsvor‐
gangs weiterfahren und die Motor‐ drehzahl über 2000 U/min halten.
Wenn nötig zurückschalten. Die
Reinigung des Abgasfilters wird dann gestartet.
Der Reinigungsvorgang wird bei
hohen Motordrehzahlen und -lasten
schneller abgeschlossen.
Kontrollleuchte % erlischt, sobald die
Selbstreinigung abgeschlossen ist.
Weiterfahren, bis die Selbstreinigung
abgeschlossen ist.Achtung
Den Reinigungsvorgang nach
Möglichkeit nicht unterbrechen.
Fahren, bis die Reinigung abge‐
schlossen ist, um einen Service
bzw. eine Reparatur durch eine
Werkstatt zu vermeiden.
Reinigung ist nicht möglich
Ist die Reinigung aus irgendwelchen
Gründen nicht möglich, leuchtet die
Kontrollleuchte Z, und im Driver
Information Center wird eine Warn‐
meldung angezeigt. Die Motorleis‐ tung ist unter Umständen reduziert.
Sofort Hilfe einer Werkstatt in
Anspruch nehmen.
Katalysator Der Katalysator verringert die Menge
an Schadstoffen in den Abgasen.

202Fahren und BedienungAchtung
Andere als die auf den Seiten
3 246, 3 314 aufgeführten Kraft‐
stoffsorten können den Katalysa‐
tor oder Teile der Elektronik
beschädigen.
Unverbrannter Kraftstoff überhitzt
und beschädigt den Katalysator.
Übermäßigen Gebrauch des
Anlassers, Leerfahren des Kraft‐
stofftanks und Anlassen des
Motors durch Anschleppen oder Anschieben deshalb unterlassen.
Bei Fehlzündungen, unrundem
Motorlauf, Abfall der Motorleistung
oder anderen ungewöhnlichen Prob‐
lemen Störungsursache möglichst
bald in einer Werkstatt beheben
lassen. In Notfällen kann die Fahrt
kurzzeitig bei niedriger Geschwindig‐
keit und Drehzahl fortgesetzt werden.
AdBlue
Allgemeine Informationen
Die selektive katalytische Reduktion
(BlueInjection) ist ein Verfahren, mit
dem der Stickoxidanteil im Abgas
erheblich verringert wird. Dazu wird
eine Dieselabgasflüssigkeit (DEF) in
die Abgasanlage eingespritzt. Das
von der Flüssigkeit freigegebene Ammoniak reagiert mit den Stickoxi‐
den (NO x) aus dem Abgas, wobei
beide in Stickstoff und Wasser umge‐
wandelt werden.
Der hierfür verwendete Stoff trägt die
Bezeichnung AdBlue ®
. Dabei handelt
es sich um eine ungiftige, nicht brenn‐ bare, farb- und geruchlose Flüssig‐
keit, die aus 32 % Harnstoff und
68 % Wasser besteht.9 Warnung
Augen- und Hautkontakt mit
AdBlue vermeiden.
Bei einem Augen- und Hautkon‐ takt betroffene Körperteile mit
Wasser abspülen.
Achtung
Lackierungen vor AdBlue schüt‐
zen.
Bei Kontakt mit Wasser abspülen.
AdBlue gefriert bei einer Temperatur
von ca. -11 °C. Da das Fahrzeug mit
einer AdBlue-Heizung ausgestattet
ist, wird eine Schadstoffreduzierung
auch bei tiefen Temperaturen
gewährleistet. Die AdBlue-Heizung
funktioniert automatisch.
Der übliche AdBlue-Verbrauch
beträgt bei Fahrzeugen mit dem
Motor D16DTH oder D16DTJ unge‐
fähr 1,2 Liter je 1000 km und bei Fahr‐
zeugen mit dem Motor D20DTH
ungefähr zwei Liter je 1000 km. Je
nach Fahrbedingungen (beispiels‐
weise hohe Belastung oder Schlepp-/ Zugbetrieb) kann der Verbrauch auch
höher sein.
AdBlue-Tank
Der AdBlue-Füllstand wird im
Display-Menü angezeigt.

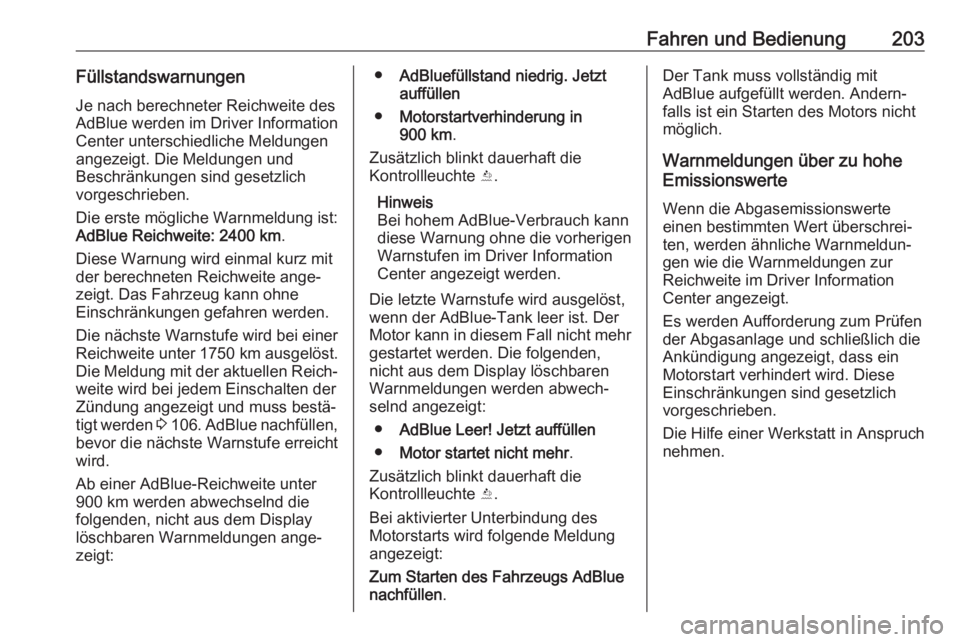

Fahren und Bedienung203Füllstandswarnungen
Je nach berechneter Reichweite des
AdBlue werden im Driver Information Center unterschiedliche Meldungen
angezeigt. Die Meldungen und
Beschränkungen sind gesetzlich
vorgeschrieben.
Die erste mögliche Warnmeldung ist:
AdBlue Reichweite: 2400 km .
Diese Warnung wird einmal kurz mit
der berechneten Reichweite ange‐
zeigt. Das Fahrzeug kann ohne
Einschränkungen gefahren werden.
Die nächste Warnstufe wird bei einer
Reichweite unter 1750 km ausgelöst.
Die Meldung mit der aktuellen Reich‐ weite wird bei jedem Einschalten der
Zündung angezeigt und muss bestä‐
tigt werden 3 106 . AdBlue nachfüllen,
bevor die nächste Warnstufe erreicht
wird.
Ab einer AdBlue-Reichweite unter
900 km werden abwechselnd die
folgenden, nicht aus dem Display
löschbaren Warnmeldungen ange‐
zeigt:● AdBluefüllstand niedrig. Jetzt
auffüllen
● Motorstartverhinderung in
900 km .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Hinweis
Bei hohem AdBlue-Verbrauch kann
diese Warnung ohne die vorherigen
Warnstufen im Driver Information
Center angezeigt werden.
Die letzte Warnstufe wird ausgelöst, wenn der AdBlue-Tank leer ist. Der
Motor kann in diesem Fall nicht mehr
gestartet werden. Die folgenden,
nicht aus dem Display löschbaren
Warnmeldungen werden abwech‐
selnd angezeigt:
● AdBlue Leer! Jetzt auffüllen
● Motor startet nicht mehr .
Zusätzlich blinkt dauerhaft die
Kontrollleuchte Y.
Bei aktivierter Unterbindung des
Motorstarts wird folgende Meldung
angezeigt:
Zum Starten des Fahrzeugs AdBlue
nachfüllen .Der Tank muss vollständig mit
AdBlue aufgefüllt werden. Andern‐
falls ist ein Starten des Motors nicht
möglich.
Warnmeldungen über zu hohe
Emissionswerte
Wenn die Abgasemissionswerte
einen bestimmten Wert überschrei‐
ten, werden ähnliche Warnmeldun‐
gen wie die Warnmeldungen zur
Reichweite im Driver Information
Center angezeigt.
Es werden Aufforderung zum Prüfen
der Abgasanlage und schließlich die
Ankündigung angezeigt, dass ein
Motorstart verhindert wird. Diese
Einschränkungen sind gesetzlich
vorgeschrieben.
Die Hilfe einer Werkstatt in Anspruch nehmen.

204Fahren und BedienungAdBlue nachfüllenAchtung
Nur AdBlue verwenden, das die
europäischen Normen
DIN 70 070 und ISO 22241-1
erfüllt.
Keine Zusätze verwenden.
AdBlue nicht verdünnen.
Andernfalls kann das selektive
katalytische Reduktionssystem
beschädigt werden.
Hinweis
Wenn an einer Tankstelle keine
Zapfsäule mit Zapfpistole für Pkws
verfügbar ist, AdBlue nur mit
Flaschen oder Kanistern nachfüllen,
die über einen abgedichteten Nach‐
fülladapter verfügen. Dies verhindert
ein Zurückspritzen oder Überfüllen
und gewährleistet, dass die
Ausdunstungen aus dem Tank
aufgefangen werden und nicht
austreten. AdBlue ist in Flaschen
oder Kanistern an vielen Tankstel‐
len, bei Opel-Händlern und anderen Verkaufsstellen erhältlich.
Da die Haltbarkeit von AdBlue
begrenzt ist, das Verfalldatum vor
dem Nachfüllen überprüfen.
Hinweis
Beim Abschrauben der Schutz‐
kappe vom Einfüllstutzen können
Ammoniakdämpfe entweichen.
Nicht einatmen, da die Dämpfe
einen stechenden Geruch haben.
Das Einatmen der Dämpfe ist nicht gesundheitsschädlich.
Der AdBlue-Tank muss vollständig aufgefüllt werden. Dies ist erforder‐
lich, wenn die Warnmeldung zum
unterbundenen Motorstart bereits
angezeigt wird.
Das Fahrzeug muss auf einer
ebenen, geraden Fläche abgestellt
werden.
Der Einfüllstutzen für den AdBlue-
Tank befindet sich hinter der Tank‐
verschluss hinten rechts am Fahr‐
zeug.
Die Tankklappe lässt sich nur bei entriegeltem Fahrzeug öffnen.
1. Schlüssel aus dem Zündschloss ziehen.2. Alle Türen schließen, um einEindringen von Ammoniakdämp‐
fen in den Innenraum zu verhin‐
dern.
3. Tankklappe durch Drücken der Klappe lösen 3 248.
4. Die Schutzkappe vom Einfüllstut‐
zen abschrauben.
5. Den AdBlue-Behälter öffnen.
6. Ein Ende des Schlauchs am Behälter anbringen und dasandere Ende auf den Einfüllstut‐
zen aufschrauben.

Fahren und Bedienung2057.Den Kanister anheben, bis er leer
ist bzw. keine Flüssigkeit mehr
aus dem Kanister fließt. Dies kann bis zu fünf Minuten dauern.
8. Den Kanister auf den Boden stel‐ len, um den Schlauch zu leeren.
15 Sekunden warten.
9. Den Schlauch vom Einfüllstutzen abschrauben.
10. Die Schutzkappe anbringen und rechtsherum drehen, bis sie
einrastet.
Hinweis
AdBlue-Behälter gemäß geltenden Umweltvorschriften entsorgen. Den
Schlauch zur späteren Wiederver‐
wendung nach dem Gebrauch mit
klaren Wasser spülen.Automatikgetriebe
Das Automatikgetriebe ermöglicht ein
automatisches Schalten (Automatik-
Modus) oder ein manuelles Schalten
(Manuell-Modus).
Im Manuell-Modus M kann durch
Tippen des Wählhebels in Richtung
+ oder - 3 207 von Hand geschaltet
werden.
Getriebe-Display
Im Driver Information Center werden
Modus oder gewählter Gang ange‐
zeigt.
Im Automatikbetrieb wird das Fahr‐
programm durch D angezeigt.
Im Manuell-Modus werden M und die
Nummer des ausgewählten Gangs
angezeigt.
R zeigt den Rückwärtsgang an.
N zeigt die Neutral- bzw. Leerlauf‐
stellung an.
P zeigt die Parkstellung an.

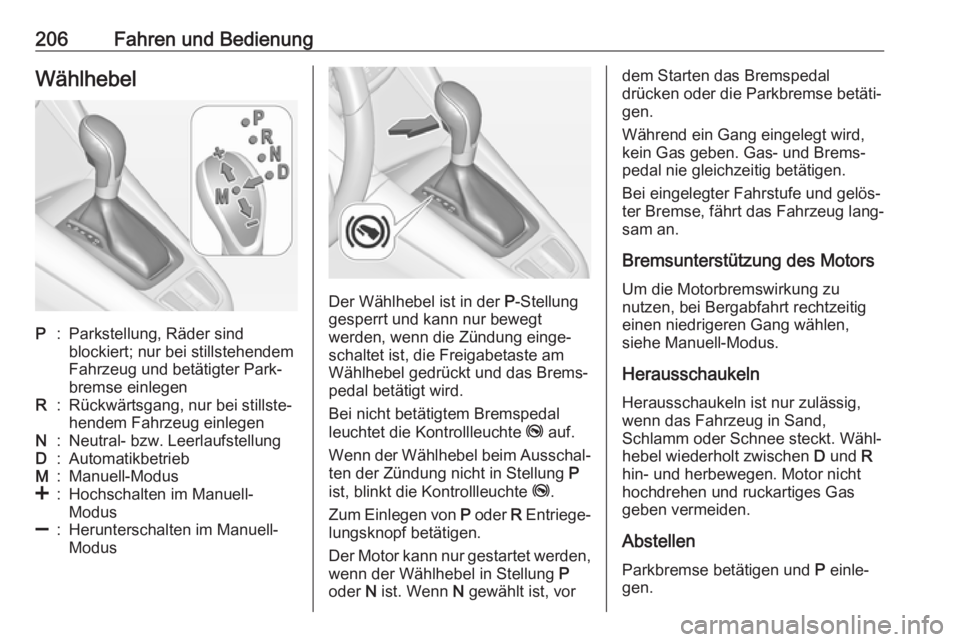

206Fahren und BedienungWählhebelP:Parkstellung, Räder sind
blockiert; nur bei stillstehendem
Fahrzeug und betätigter Park‐
bremse einlegenR:Rückwärtsgang, nur bei stillste‐
hendem Fahrzeug einlegenN:Neutral- bzw. LeerlaufstellungD:AutomatikbetriebM:Manuell-Modus<:Hochschalten im Manuell-
Modus]:Herunterschalten im Manuell-
Modus
Der Wählhebel ist in der P-Stellung
gesperrt und kann nur bewegt
werden, wenn die Zündung einge‐
schaltet ist, die Freigabetaste am
Wählhebel gedrückt und das Brems‐ pedal betätigt wird.
Bei nicht betätigtem Bremspedal
leuchtet die Kontrollleuchte j auf.
Wenn der Wählhebel beim Ausschal‐
ten der Zündung nicht in Stellung P
ist, blinkt die Kontrollleuchte j.
Zum Einlegen von P oder R Entriege‐
lungsknopf betätigen.
Der Motor kann nur gestartet werden,
wenn der Wählhebel in Stellung P
oder N ist. Wenn N gewählt ist, vor
dem Starten das Bremspedal
drücken oder die Parkbremse betäti‐
gen.
Während ein Gang eingelegt wird,
kein Gas geben. Gas- und Brems‐
pedal nie gleichzeitig betätigen.
Bei eingelegter Fahrstufe und gelös‐
ter Bremse, fährt das Fahrzeug lang‐
sam an.
Bremsunterstützung des Motors
Um die Motorbremswirkung zu
nutzen, bei Bergabfahrt rechtzeitig einen niedrigeren Gang wählen,
siehe Manuell-Modus.
Herausschaukeln Herausschaukeln ist nur zulässig,
wenn das Fahrzeug in Sand,
Schlamm oder Schnee steckt. Wähl‐ hebel wiederholt zwischen D und R
hin- und herbewegen. Motor nicht
hochdrehen und ruckartiges Gas
geben vermeiden.
Abstellen
Parkbremse betätigen und P einle‐
gen.
