2019 OPEL ZAFIRA C Betriebsanleitung (in German)

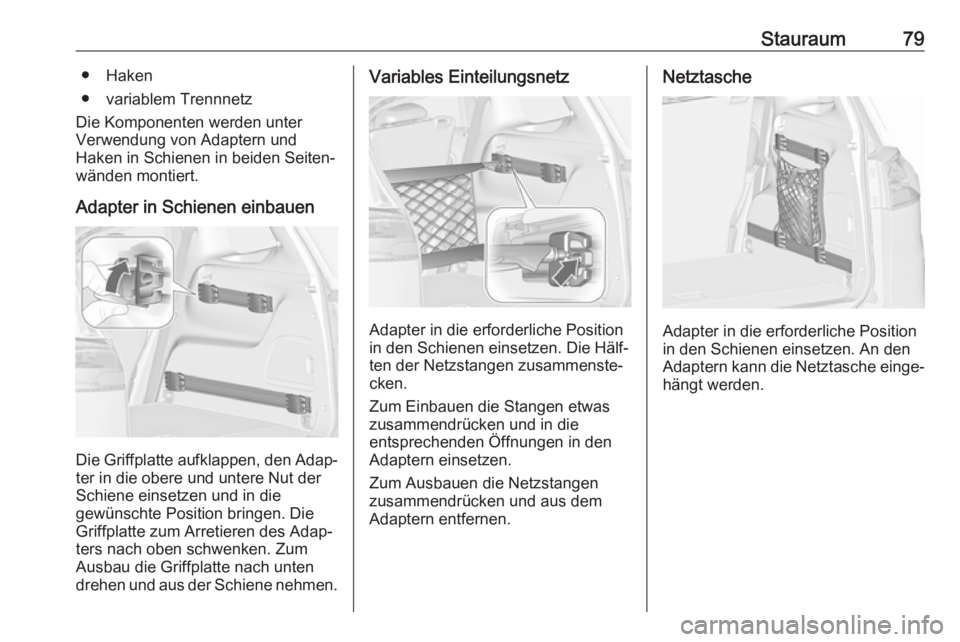

Stauraum79● Haken
● variablem Trennnetz
Die Komponenten werden unter
Verwendung von Adaptern und
Haken in Schienen in beiden Seiten‐
wänden montiert.
Adapter in Schienen einbauen
Die Griffplatte aufklappen, den Adap‐ ter in die obere und untere Nut der
Schiene einsetzen und in die
gewünschte Position bringen. Die
Griffplatte zum Arretieren des Adap‐
ters nach oben schwenken. Zum
Ausbau die Griffplatte nach unten
drehen und aus der Schiene nehmen.
Variables Einteilungsnetz
Adapter in die erforderliche Position
in den Schienen einsetzen. Die Hälf‐
ten der Netzstangen zusammenste‐
cken.
Zum Einbauen die Stangen etwas
zusammendrücken und in die
entsprechenden Öffnungen in den
Adaptern einsetzen.
Zum Ausbauen die Netzstangen
zusammendrücken und aus dem
Adaptern entfernen.
Netztasche
Adapter in die erforderliche Position
in den Schienen einsetzen. An den
Adaptern kann die Netztasche einge‐
hängt werden.

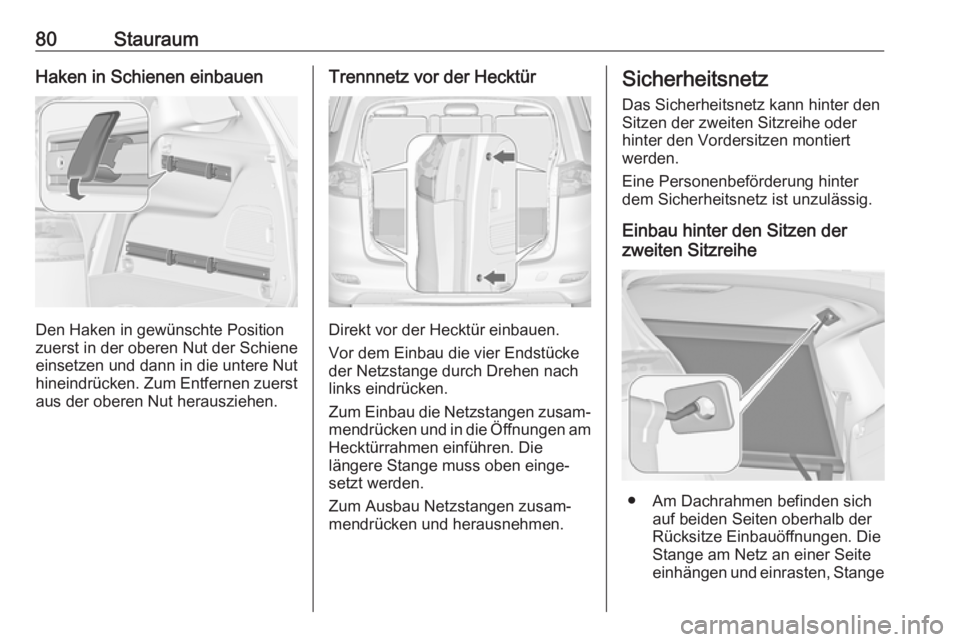

80StauraumHaken in Schienen einbauen
Den Haken in gewünschte Position
zuerst in der oberen Nut der Schiene
einsetzen und dann in die untere Nut
hineindrücken. Zum Entfernen zuerst aus der oberen Nut herausziehen.
Trennnetz vor der Hecktür
Direkt vor der Hecktür einbauen.
Vor dem Einbau die vier Endstücke
der Netzstange durch Drehen nach
links eindrücken.
Zum Einbau die Netzstangen zusam‐ mendrücken und in die Öffnungen amHecktürrahmen einführen. Die
längere Stange muss oben einge‐
setzt werden.
Zum Ausbau Netzstangen zusam‐
mendrücken und herausnehmen.
Sicherheitsnetz
Das Sicherheitsnetz kann hinter den
Sitzen der zweiten Sitzreihe oder
hinter den Vordersitzen montiert
werden.
Eine Personenbeförderung hinter dem Sicherheitsnetz ist unzulässig.
Einbau hinter den Sitzen der
zweiten Sitzreihe
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange

Stauraum81zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den vorderen Verzurr‐ösen auf beiden Seiten des
Laderaums befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
Einbau hinter den Vordersitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den Verzurrösen am
Boden auf beiden Seiten befesti‐ gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.

82StauraumAusbau
Auf beiden Seiten die Taste am
Spannmechanismus drücken, um
das Band zu lösen. Haken von den
Ösen lösen. Die Sicherheitsnetzstan‐ gen aus den Halterungen im Dach‐
rahmen aushaken. Netz einrollen und
mit einem Gurt sichern.
Unterbringung
Abdeckung des Stauraums im Lade‐
raumboden vor der Hecktür öffnen.
Sicherheitsnetz in den Stauraum legen und die Abdeckung schließen.
Ausklappbare Ablagetische
Sie befinden sich an den Rücken‐
lehnen der Vordersitze.
Öffnen durch Ziehen nach oben bis
zum Einrasten.
Zum Einklappen über den Druck‐
punkt hinaus nach unten drücken.
Keine schweren Gegenstände auf die
ausklappbaren Ablagetische legen.
Warndreieck
Warndreieck im Stauraum im Lade‐
raumboden vor der Hecktür
verstauen.
Verbandstasche Die Verbandstasche und die Warn‐
weste unter dem Fahrersitz
verstauen.

Stauraum83
Mit den Bändern befestigen.
Bei einer anderen Ausführung befin‐
det sich die Verbandstasche unter
dem Fahrersitz. Rollo verschieben,
um das Fach zu öffnen bzw. zu schlie‐ ßen.Dachgepäckträger
Aus Sicherheitsgründen und zur Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa‐
tionen an Ihre Werkstatt.
Einbauanleitung beachten und Dach‐ gepäckträger abnehmen, wenn er
nicht gebraucht wird.
Dachgepäckträger befestigen
Fahrzeuge mit Dachreling

84StauraumDen Dachgepäckträger im Bereich
der Öffnungen befestigen.
Fahrzeuge ohne Dachreling
Zur Befestigung eines Dachgepäck‐
trägers die Kappen in den Dachleis‐
ten öffnen. Die Befestigungsvorrich‐
tungen nach Anweisung in die in der
Abbildung dargestellte Halterung einführen.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen ordnungsgemäß
eingerastet sind. Bei stapelbaren Gegenständen schwerere nach
unten legen.
● Lose Gegenstände mit Bändern an den Verzurrösen befestigen,
um sie vor dem Verrutschen zu
sichern 3 78.
● Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Keine Gegenstände auf der Laderaumabdeckung oder auf
der Instrumententafel ablegen.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐ freiheit des Fahrers einschrän‐ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 309) und dem EU-Leerge‐
wicht.

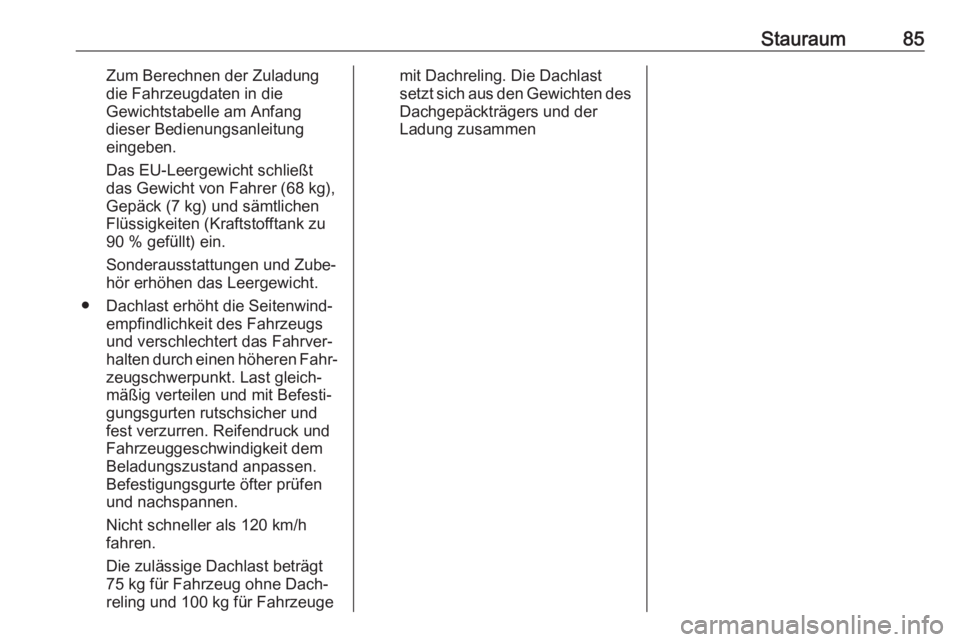

Stauraum85Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐
hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt
75 kg für Fahrzeug ohne Dach‐
reling und 100 kg für Fahrzeugemit Dachreling. Die Dachlast
setzt sich aus den Gewichten des Dachgepäckträgers und der
Ladung zusammen
