2019 OPEL MOVANO_B Priručnik za vlasnika (in Croatian)

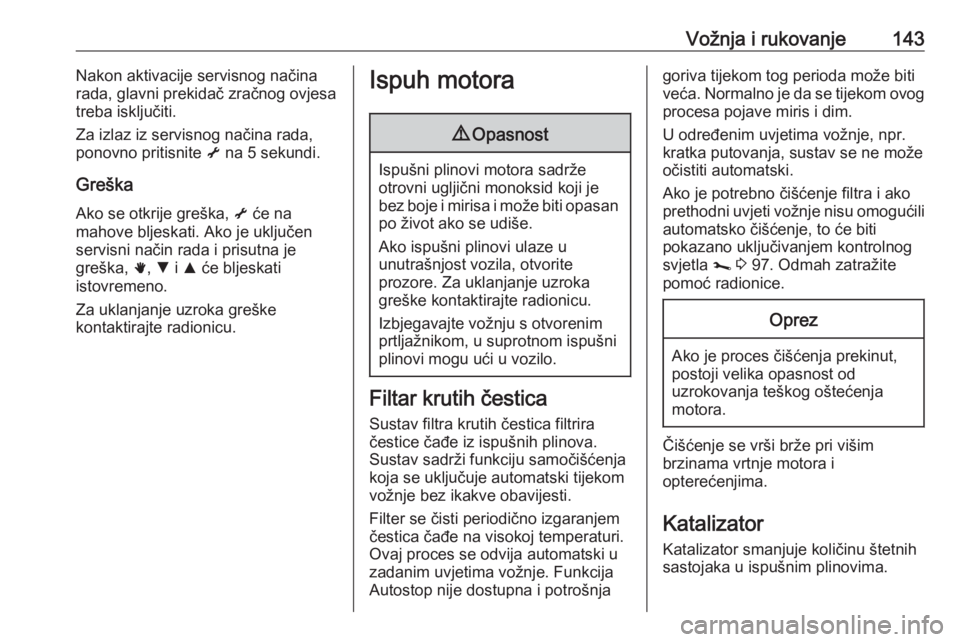

Vožnja i rukovanje143Nakon aktivacije servisnog načina
rada, glavni prekidač zračnog ovjesa
treba isključiti.
Za izlaz iz servisnog načina rada,
ponovno pritisnite i na 5 sekundi.
Greška Ako se otkrije greška, i će na
mahove bljeskati. Ako je uključen
servisni način rada i prisutna je
greška, h, S i R će bljeskati
istovremeno.
Za uklanjanje uzroka greške
kontaktirajte radionicu.Ispuh motora9 Opasnost
Ispušni plinovi motora sadrže
otrovni ugljični monoksid koji je
bez boje i mirisa i može biti opasan po život ako se udiše.
Ako ispušni plinovi ulaze u
unutrašnjost vozila, otvorite
prozore. Za uklanjanje uzroka
greške kontaktirajte radionicu.
Izbjegavajte vožnju s otvorenim
prtljažnikom, u suprotnom ispušni
plinovi mogu ući u vozilo.
Filtar krutih čestica
Sustav filtra krutih čestica filtrira
čestice čađe iz ispušnih plinova.
Sustav sadrži funkciju samočišćenja
koja se uključuje automatski tijekom
vožnje bez ikakve obavijesti.
Filter se čisti periodično izgaranjem
čestica čađe na visokoj temperaturi.
Ovaj proces se odvija automatski u
zadanim uvjetima vožnje. Funkcija
Autostop nije dostupna i potrošnja
goriva tijekom tog perioda može biti
veća. Normalno je da se tijekom ovog procesa pojave miris i dim.
U određenim uvjetima vožnje, npr. kratka putovanja, sustav se ne možeočistiti automatski.
Ako je potrebno čišćenje filtra i ako prethodni uvjeti vožnje nisu omogućili
automatsko čišćenje, to će biti
pokazano uključivanjem kontrolnog
svjetla j 3 97. Odmah zatražite
pomoć radionice.Oprez
Ako je proces čišćenja prekinut, postoji velika opasnost od
uzrokovanja teškog oštećenja
motora.
Čišćenje se vrši brže pri višim
brzinama vrtnje motora i
opterećenjima.
Katalizator Katalizator smanjuje količinu štetnih
sastojaka u ispušnim plinovima.

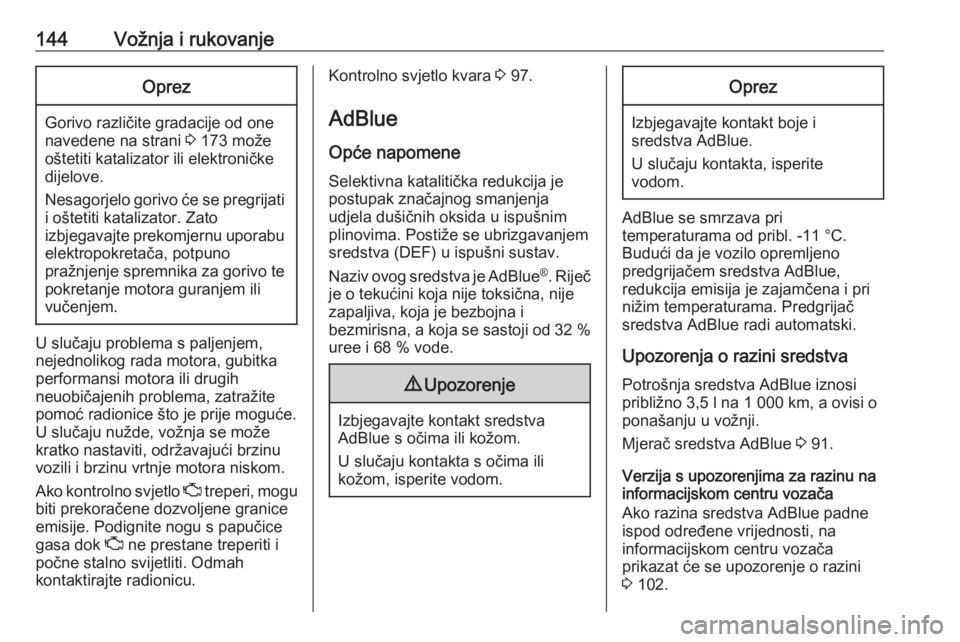

144Vožnja i rukovanjeOprez
Gorivo različite gradacije od one
navedene na strani 3 173 može
oštetiti katalizator ili elektroničke
dijelove.
Nesagorjelo gorivo će se pregrijati i oštetiti katalizator. Zato
izbjegavajte prekomjernu uporabu elektropokretača, potpuno
pražnjenje spremnika za gorivo te
pokretanje motora guranjem ili
vučenjem.
U slučaju problema s paljenjem,
nejednolikog rada motora, gubitka
performansi motora ili drugih
neuobičajenih problema, zatražite pomoć radionice što je prije moguće.
U slučaju nužde, vožnja se može
kratko nastaviti, održavajući brzinu
vozili i brzinu vrtnje motora niskom.
Ako kontrolno svjetlo Z treperi, mogu
biti prekoračene dozvoljene granice
emisije. Podignite nogu s papučice
gasa dok Z ne prestane treperiti i
počne stalno svijetliti. Odmah
kontaktirajte radionicu.
Kontrolno svjetlo kvara 3 97.
AdBlue
Opće napomene
Selektivna katalitička redukcija je
postupak značajnog smanjenja
udjela dušičnih oksida u ispušnim
plinovima. Postiže se ubrizgavanjem
sredstva (DEF) u ispušni sustav.
Naziv ovog sredstva je AdBlue ®
. Riječ
je o tekućini koja nije toksična, nije
zapaljiva, koja je bezbojna i
bezmirisna, a koja se sastoji od 32 % uree i 68 % vode.9 Upozorenje
Izbjegavajte kontakt sredstva
AdBlue s očima ili kožom.
U slučaju kontakta s očima ili
kožom, isperite vodom.
Oprez
Izbjegavajte kontakt boje i
sredstva AdBlue.
U slučaju kontakta, isperite
vodom.
AdBlue se smrzava pri
temperaturama od pribl. -11 °C.
Budući da je vozilo opremljeno
predgrijačem sredstva AdBlue,
redukcija emisija je zajamčena i pri
nižim temperaturama. Predgrijač
sredstva AdBlue radi automatski.
Upozorenja o razini sredstva
Potrošnja sredstva AdBlue iznosi
približno 3,5 l na 1 000 km, a ovisi o
ponašanju u vožnji.
Mjerač sredstva AdBlue 3 91.
Verzija s upozorenjima za razinu na
informacijskom centru vozača
Ako razina sredstva AdBlue padne
ispod određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenje o razini
3 102.

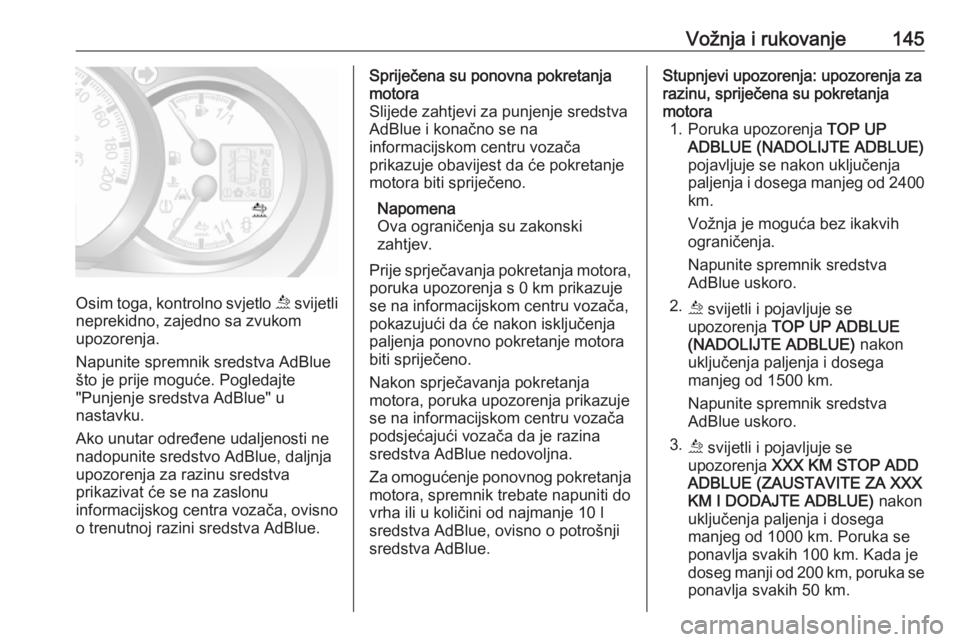

Vožnja i rukovanje145
Osim toga, kontrolno svjetlo ú svijetli
neprekidno, zajedno sa zvukom
upozorenja.
Napunite spremnik sredstva AdBlue
što je prije moguće. Pogledajte
"Punjenje sredstva AdBlue" u
nastavku.
Ako unutar određene udaljenosti ne
nadopunite sredstvo AdBlue, daljnja
upozorenja za razinu sredstva
prikazivat će se na zaslonu
informacijskog centra vozača, ovisno
o trenutnoj razini sredstva AdBlue.
Spriječena su ponovna pokretanja
motora
Slijede zahtjevi za punjenje sredstva
AdBlue i konačno se na
informacijskom centru vozača
prikazuje obavijest da će pokretanje
motora biti spriječeno.
Napomena
Ova ograničenja su zakonski
zahtjev.
Prije sprječavanja pokretanja motora, poruka upozorenja s 0 km prikazuje
se na informacijskom centru vozača, pokazujući da će nakon isključenja
paljenja ponovno pokretanje motora
biti spriječeno.
Nakon sprječavanja pokretanja
motora, poruka upozorenja prikazuje
se na informacijskom centru vozača
podsjećajući vozača da je razina
sredstva AdBlue nedovoljna.
Za omogućenje ponovnog pokretanja
motora, spremnik trebate napuniti do
vrha ili u količini od najmanje 10 l
sredstva AdBlue, ovisno o potrošnji
sredstva AdBlue.Stupnjevi upozorenja: upozorenja za
razinu, spriječena su pokretanja
motora 1. Poruka upozorenja TOP UP
ADBLUE (NADOLIJTE ADBLUE)
pojavljuje se nakon uključenja
paljenja i dosega manjeg od 2400 km.
Vožnja je moguća bez ikakvih
ograničenja.
Napunite spremnik sredstva AdBlue uskoro.
2. ú svijetli i pojavljuje se
upozorenja TOP UP ADBLUE
(NADOLIJTE ADBLUE) nakon
uključenja paljenja i dosega
manjeg od 1500 km.
Napunite spremnik sredstva
AdBlue uskoro.
3. ú svijetli i pojavljuje se
upozorenja XXX KM STOP ADD
ADBLUE (ZAUSTAVITE ZA XXX KM I DODAJTE ADBLUE) nakon
uključenja paljenja i dosega
manjeg od 1000 km. Poruka se
ponavlja svakih 100 km. Kada je
doseg manji od 200 km, poruka se ponavlja svakih 50 km.

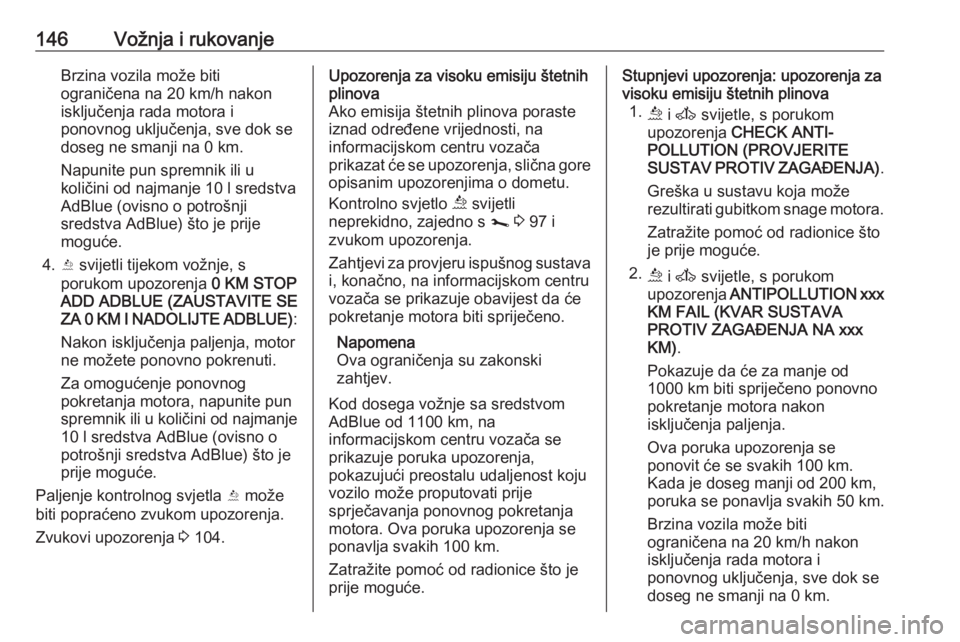

146Vožnja i rukovanjeBrzina vozila može biti
ograničena na 20 km/h nakon
isključenja rada motora i
ponovnog uključenja, sve dok se
doseg ne smanji na 0 km.
Napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue (ovisno o potrošnji
sredstva AdBlue) što je prije
moguće.
4. Y svijetli tijekom vožnje, s
porukom upozorenja 0 KM STOP
ADD ADBLUE (ZAUSTAVITE SE ZA 0 KM I NADOLIJTE ADBLUE) :
Nakon isključenja paljenja, motor
ne možete ponovno pokrenuti.
Za omogućenje ponovnog
pokretanja motora, napunite pun
spremnik ili u količini od najmanje 10 l sredstva AdBlue (ovisno o
potrošnji sredstva AdBlue) što je
prije moguće.
Paljenje kontrolnog svjetla Y može
biti popraćeno zvukom upozorenja.
Zvukovi upozorenja 3 104.Upozorenja za visoku emisiju štetnih
plinova
Ako emisija štetnih plinova poraste
iznad određene vrijednosti, na
informacijskom centru vozača
prikazat će se upozorenja, slična gore opisanim upozorenjima o dometu.
Kontrolno svjetlo ú svijetli
neprekidno, zajedno s j 3 97 i
zvukom upozorenja.
Zahtjevi za provjeru ispušnog sustava i, konačno, na informacijskom centru
vozača se prikazuje obavijest da će pokretanje motora biti spriječeno.
Napomena
Ova ograničenja su zakonski
zahtjev.
Kod dosega vožnje sa sredstvom
AdBlue od 1100 km, na
informacijskom centru vozača se
prikazuje poruka upozorenja,
pokazujući preostalu udaljenost koju
vozilo može proputovati prije
sprječavanja ponovnog pokretanja
motora. Ova poruka upozorenja se
ponavlja svakih 100 km.
Zatražite pomoć od radionice što je
prije moguće.Stupnjevi upozorenja: upozorenja za
visoku emisiju štetnih plinova 1. ú i A svijetle, s porukom
upozorenja CHECK ANTI-
POLLUTION (PROVJERITE SUSTAV PROTIV ZAGAĐENJA) .
Greška u sustavu koja može
rezultirati gubitkom snage motora.
Zatražite pomoć od radionice što
je prije moguće.
2. ú i A svijetle, s porukom
upozorenja ANTIPOLLUTION xxx
KM FAIL (KVAR SUSTAVA
PROTIV ZAGAĐENJA NA xxx
KM) .
Pokazuje da će za manje od
1000 km biti spriječeno ponovno
pokretanje motora nakon
isključenja paljenja.
Ova poruka upozorenja se
ponovit će se svakih 100 km.
Kada je doseg manji od 200 km,
poruka se ponavlja svakih 50 km.
Brzina vozila može biti
ograničena na 20 km/h nakon
isključenja rada motora i
ponovnog uključenja, sve dok se
doseg ne smanji na 0 km.

Vožnja i rukovanje147Zatražite pomoć od radionice što
je prije moguće.
3. ú i j svijetle, s porukom
upozorenja ANTIPOLLUTION 0
KM FAILURE (KVAR SUSTAVA PROTIV ZAGAĐENJA NA 0 KM) .
Nakon isključenja paljenja, motor
ne možete ponovno pokrenuti.
Zatražite pomoć radionice.
Paljenje kontrolnih svjetala ú i j
može biti popraćeno zvukom
upozorenja.
Zvukovi upozorenja 3 104.
Verzija bez upozorenja za razinu na
informacijskom centru vozačaAko mjerač sredstva AdBlue
pokazuje da je razina jako niska,
kontrolno svjetlo ú prvo svijetli
neprekidno, a kada razina sredstva
AdBlue padne ispod određene
količine, ú bljeska nekoliko sekundi,
a zatim svijetli neprekidno.
Napunite spremnik sredstva AdBlue
što je prije moguće. Pogledajte
"Punjenje sredstva AdBlue" u
nastavku.
Vožnja je moguća bez ikakvih
ograničenja.Gubitak snage motora
S daljnjim padanjem razine sredstva
AdBlue, kontrolno svjetlo ú bljeska
nekoliko sekundi, a zatim svijetli
neprekidno, popraćeno zvučnim
upozorenjem i gubitkom snage
motora.
Napomena
Ova ograničenja su zakonski
zahtjev.
Ako AdBlue ne napunite prije nego
što se spremnik isprazni, ú bljeska i
nakon sljedećeg pokretanja motora brzina vozila će biti ograničena na
pribl. 20 km/h.Odmah napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue, ovisno o potrošnji sredstva
AdBlue.Stupnjevi upozorenja: upozorenja za
razinu, gubitak snage motora
1. Područje A. Nema kontrolnog
svjetla:
Vožnja je moguća bez ikakvih
ograničenja.
2. Područje B. Kontrolno svjetlo ú
svijetli:
Napunite spremnik sredstva AdBlue što je prije moguće.

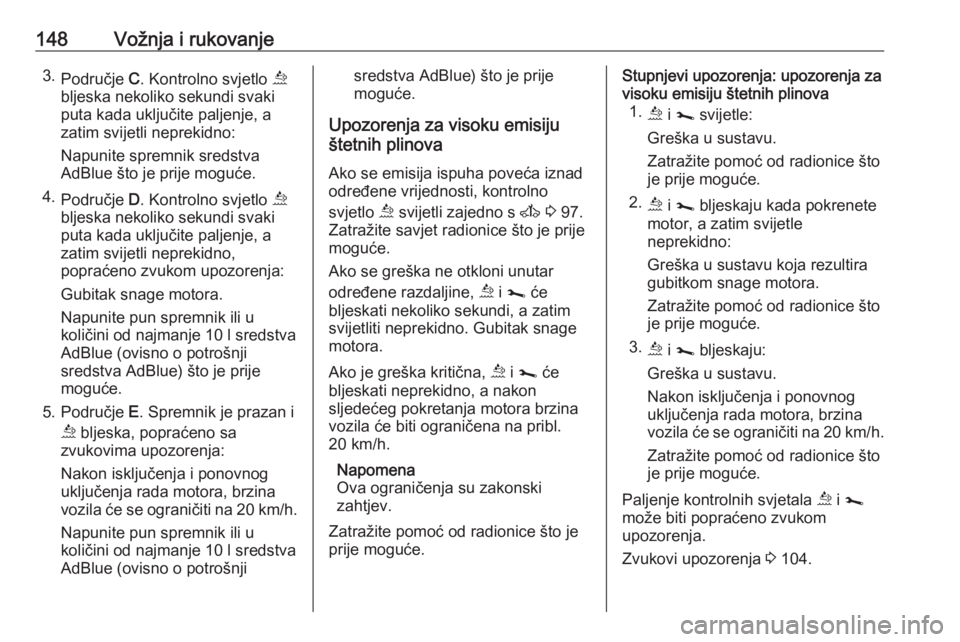

148Vožnja i rukovanje3.Područje C. Kontrolno svjetlo ú
bljeska nekoliko sekundi svaki
puta kada uključite paljenje, a
zatim svijetli neprekidno:
Napunite spremnik sredstvaAdBlue što je prije moguće.
4. Područje D. Kontrolno svjetlo ú
bljeska nekoliko sekundi svaki
puta kada uključite paljenje, a
zatim svijetli neprekidno,
popraćeno zvukom upozorenja:
Gubitak snage motora.
Napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue (ovisno o potrošnji
sredstva AdBlue) što je prije
moguće.
5. Područje E. Spremnik je prazan i
ú bljeska, popraćeno sa
zvukovima upozorenja:
Nakon isključenja i ponovnog
uključenja rada motora, brzina
vozila će se ograničiti na 20 km/h .
Napunite pun spremnik ili u
količini od najmanje 10 l sredstva
AdBlue (ovisno o potrošnjisredstva AdBlue) što je prije
moguće.
Upozorenja za visoku emisiju
štetnih plinova
Ako se emisija ispuha poveća iznad
određene vrijednosti, kontrolno
svjetlo ú svijetli zajedno s A 3 97.
Zatražite savjet radionice što je prije moguće.
Ako se greška ne otkloni unutar
određene razdaljine, ú i j će
bljeskati nekoliko sekundi, a zatim
svijetliti neprekidno. Gubitak snage
motora.
Ako je greška kritična, ú i j će
bljeskati neprekidno, a nakon
sljedećeg pokretanja motora brzina
vozila će biti ograničena na pribl.
20 km/h.
Napomena
Ova ograničenja su zakonski
zahtjev.
Zatražite pomoć od radionice što je
prije moguće.Stupnjevi upozorenja: upozorenja za
visoku emisiju štetnih plinova 1. ú i j svijetle:
Greška u sustavu.
Zatražite pomoć od radionice što je prije moguće.
2. ú i j bljeskaju kada pokrenete
motor, a zatim svijetle
neprekidno:
Greška u sustavu koja rezultira
gubitkom snage motora.
Zatražite pomoć od radionice što
je prije moguće.
3. ú i j bljeskaju:
Greška u sustavu.
Nakon isključenja i ponovnog
uključenja rada motora, brzina
vozila će se ograničiti na 20 km/h .
Zatražite pomoć od radionice što
je prije moguće.
Paljenje kontrolnih svjetala ú i j
može biti popraćeno zvukom
upozorenja.
Zvukovi upozorenja 3 104.

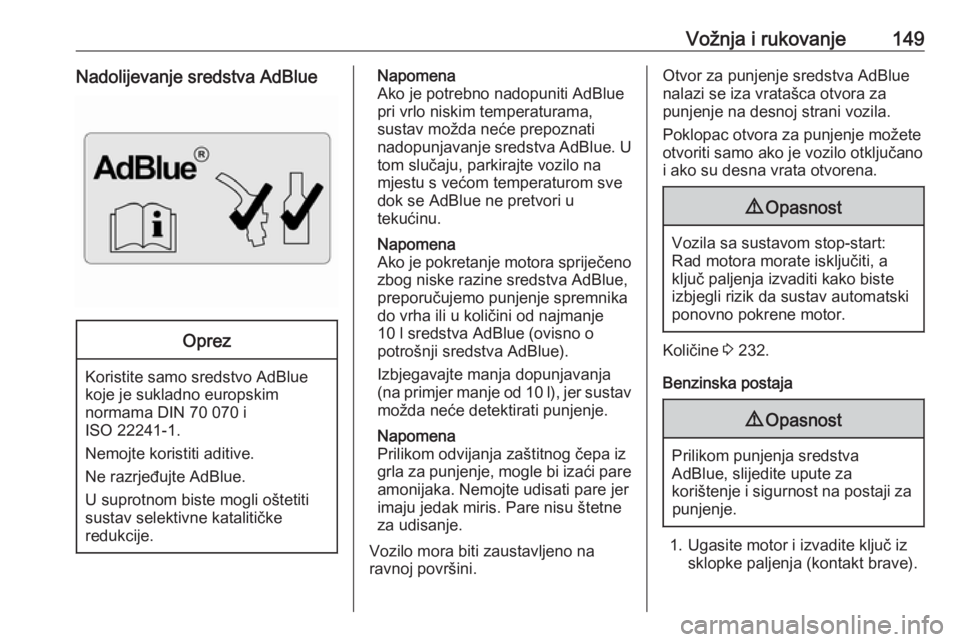

Vožnja i rukovanje149Nadolijevanje sredstva AdBlueOprez
Koristite samo sredstvo AdBlue
koje je sukladno europskim
normama DIN 70 070 i
ISO 22241-1.
Nemojte koristiti aditive.
Ne razrjeđujte AdBlue.
U suprotnom biste mogli oštetiti
sustav selektivne katalitičke
redukcije.
Napomena
Ako je potrebno nadopuniti AdBlue
pri vrlo niskim temperaturama,
sustav možda neće prepoznati
nadopunjavanje sredstva AdBlue. U
tom slučaju, parkirajte vozilo na
mjestu s većom temperaturom sve
dok se AdBlue ne pretvori u
tekućinu.
Napomena
Ako je pokretanje motora spriječeno zbog niske razine sredstva AdBlue,
preporučujemo punjenje spremnika
do vrha ili u količini od najmanje
10 l sredstva AdBlue (ovisno o
potrošnji sredstva AdBlue).
Izbjegavajte manja dopunjavanja
(na primjer manje od 10 l), jer sustav
možda neće detektirati punjenje.
Napomena
Prilikom odvijanja zaštitnog čepa iz
grla za punjenje, mogle bi izaći pare amonijaka. Nemojte udisati pare jer
imaju jedak miris. Pare nisu štetne
za udisanje.
Vozilo mora biti zaustavljeno na
ravnoj površini.Otvor za punjenje sredstva AdBlue
nalazi se iza vratašca otvora za
punjenje na desnoj strani vozila.
Poklopac otvora za punjenje možete
otvoriti samo ako je vozilo otključano
i ako su desna vrata otvorena.9 Opasnost
Vozila sa sustavom stop-start:
Rad motora morate isključiti, a
ključ paljenja izvaditi kako biste
izbjegli rizik da sustav automatski
ponovno pokrene motor.
Količine 3 232.
Benzinska postaja
9 Opasnost
Prilikom punjenja sredstva
AdBlue, slijedite upute za
korištenje i sigurnost na postaji za punjenje.
1. Ugasite motor i izvadite ključ iz sklopke paljenja (kontakt brave).

150Vožnja i rukovanje2. Otvorite desna vrata i povucitezaklopku otvora za punjenje
goriva u otvoreni položaj.
3. Odvijte plavi zaštitni čep s otvora za punjenje u suprotnom smjeru
od kazaljke sata.
4. Umetnite mlaznicu do kraja u otvor za punjenje i uključite je.
5. Kada završite punjenje, postavite zaštitni čep i okrenite ga u smjeru
kazaljke na satu, dok se ne
zakvači.
6. Zatvorite vratašca otvora za punjenje i desna vrata.
Spremnik za AdBlue
Napomena
Za nadolijevanje, koristite samo
spremnike namijenjene za sredstvo
AdBlue kako ne biste ulili previše
sredstva AdBlue. Osim toga, pare iz se skupljaju u spremniku i ne izlaze.
Napomena
Budući da sredstvo AdBlue ima
ograničen vijek trajanja, provjerite
datum isteka prije nadopunjavanja.
1. Ugasite motor i izvadite ključ iz sklopke paljenja (kontakt brave).
2. Otvorite desna vrata i povucite zaklopku otvora za punjenje
goriva u otvoreni položaj.3. Odvijte plavi zaštitni čep s otvora za punjenje u suprotnom smjeru
od kazaljke sata.
4. Otvorite spremnik za sredstvo AdBlue.
5. Jedan kraj crijeva postavite u spremnik, a drugi kraj zavijte na
nalijevnom grlu.
6. Dignite limenu kantu dok ne bude
prazna ili dok iz nje ne prestane
istjecanje. To može potrajati do
pet minuta.
7. Stavite limenu kantu na tlo kako biste ispraznili crijevo, čekajte
15 sekundi.
8. Odvijte crijevo od nalijevnog grla.
9. Postavite zaštitni čep i okrećite u smjeru kazaljke na satu dok se ne
zabravi.
10. Zatvorite vratašca otvora za punjenje i desna vrata.
Napomena
Spremnik sredstva AdBlue zbrinite
sukladno propisima o zaštiti okoliša.
Crijevo se može ponovno upotrijebiti
ako se ispere čistom vodom prije
nego što se sredstvo AdBlue osuši.
