Instrumenti i kontrole87Temperatura okoline
Pad temperature prikazuje se
trenutno a povećanje temperature prikazuje se s kašnjenjem.
Ako temperatura okoline padne na 3 °C, °C treperi na informacijskom
zaslonu, kao upozorenja za stanja
zaleđene ceste. Nastavit će treperiti,
sve dok temperatura ne poraste iznad 3 °C.
9 Upozorenje
Površina ceste već može biti
zaleđena iako je prikazano
nekoliko stupnjeva iznad 0 °C.
Sat
Ovisno o vozilu, trenutačno vrijeme i /
ili datum mogu se pojaviti na info
zaslonu 3 103 ili informacijskom
centru vozača 3 102.
Podešavanje vremena i datuma
na informacijskom zaslonu
Sati i minute mogu se podesiti
pritiskanjem odgovarajućih tipki na
zaslonu ili komandama infotainment
sustava.
Dodatne informacije dostupne su u
priručniku infotainment sustava.
Podešavanje vremena na
vozačevom informacijskom
centru
Prikaz funkcije sata moguć je
uzastopnim pritiscima na tipku na
kraju ručice brisača. Ako vrijeme
bljeska (nakon pribl. 2 sekunde):
● Držite pritisnutom donju tipku.
● Sati trepću.
● Pritisnite gornju tipku za promjenu sati.
● Držite pritisnutom donju tipku za podešavanje sati.
● Minute trepću.

88Instrumenti i kontrole● Pritisnite gornju tipku zapromjenu minuta.
● Držite pritisnutom donju tipku za postavljanje minuta i izlaz iz
moda postavke.
Priključci za napajanje
Priključci za napajanje od 12 V nalaze se na vrhu ploče s instrumentima ili
pokraj ručice mjenjača.
Ovisno o vozilu, dodatna utičnica se
može nalaziti u stražnjem dijelu
vozila.
Spajanje električne opreme dok je
motor isključen će isprazniti
akumulator vozila. Nemojte
prekoračiti maksimalnu potrošnju
energije od 120 W.
9 Opasnost
Za izbjegavanje rizika od požara,
ako se istovremeno koristi više
električnih utičnica, ukupna
potrošnja struje priključene
opreme ne smije prijeći 180 W.
S isključenim kontaktom, priključak
za napajanje se može deaktivirati.
Osim toga, priključak za napajanje
može se deaktivirati u slučaju niskog
napona akumulatora.
Električna oprema koja se spaja mora
zadovoljavati zahtjeve
elektromagnetske kompatibilnosti
navedene u DIN VDE 40 839.Oprez
Ne priključujte nikakav pribor koji
daje struju, poput električnih
punjača ili baterija.
Nemojte oštetiti priključke
uporabom neodgovarajućih
utikača.

Instrumenti i kontrole89USB utičnica
U Infotainment sustavu (ili na ploči s
instrumentima) postoji USB priključak
M za spajanje vanjskih izvora zvuka i
za punjenje uređaja.
Napomena
Priključci se uvijek moraju održavati
čistim i suhima.
Priključak AUX, utor za SD karticu -
pogledajte priručnik za Infotainment.
Upaljač za cigarete
Pritisnite upaljač za cigarete.
Isključuje se automatski kad se
umetak užari. Izvucite upaljač.
Pepeljare
Oprez
Smiju se upotrebljavati samo za
pepeo a ne za zapaljive otpatke.
Prijenosna pepeljara
Pepeljara za mobilno korištenje u
vozilu. Za korištenje, otvorite
poklopac.

90Instrumenti i kontroleKontrolna svjetla,
mjerači i indikatori
Sklop instrumenata
U nekim izvedbama, kazaljke na
instrumentima se kratko zakrenu u
krajnji položaj kad se uključi kontakt.
Brzinomjer
Prikazuje brzinu vozila.
Graničnik brzine
Maksimalnu brzinu možete ograničiti
ograničivačem brzine. Kao vidljiva
oznaka, na ploči s instrumentima
nalazi se naljepnica s upozorenjem.
Zvuk upozorenja će se oglasiti na
10 sekundi ako vozilo nakratko
prekorači postavljenu granicu.
Napomena
U određenim uvjetima (npr. veliki
nagibi) brzina vozila može
prekoračiti postavljenu granicu.
Ograničivač brzine 3 163.
Kontrola brzine 3 161.Brojač kilometara
Prikazuje zabilježenu udaljenost
u km.
Brojač dnevno prijeđenih kilometara
Brojač dnevno prijeđenih kilometara
prikazuje proputovanu udaljenost od
zadnjeg resetiranja.
Jednom pritisnite prekidač na kraju
poluge brisača za prikaz brojača
dnevno prijeđenih kilometara.
Za ponovno postavljanje s prikazanim brojačem dnevno prijeđenih
kilometara, držite pritisnutom tipku

Instrumenti i kontrole91nekoliko sekundi, s uključenim
paljenjem. Zaslon će bljeskati i
vrijednost će se resetirati na 0.
Tahograf 3 107.
Mjerač broja okretaja
Prikazuje brzinu vrtnje motora.
U svakom stupnju prijenosa vozite sa što je moguće nižim brojem okretaja.
Oprez
Ako je kazaljka u crvenompodručju upozorenja,
prekoračena je maksimalna
dozvoljena brzina vrtnje motora.
Opasno za motor.
Mjerač goriva
Prikazuje razinu goriva u spremniku.
Kontrolno svjetlo Y svijetli ako je
razina u spremniku niska. Odmah nadolijte 3 174.
Ne dozvolite da se spremnik isprazni.
Sustav napajanja diesel gorivom
odzračivanje 3 188.
Zbog goriva preostalog u spremniku, količina koja se može nadoliti je
manja od specificiranog kapaciteta
spremnika.
Mjerač sredstva AdBlue
Mjerač sredstva AdBlue pokazuje
trenutačnu razinu preostalog
sredstva AdBlue u spremniku.
Kontrolno svjetlo ú 3 99 svijetli ako
je razina u spremniku niska. Napunite
AdBlue što je prije moguće kako biste izbjegli sprječavanje pokretanja
motora.

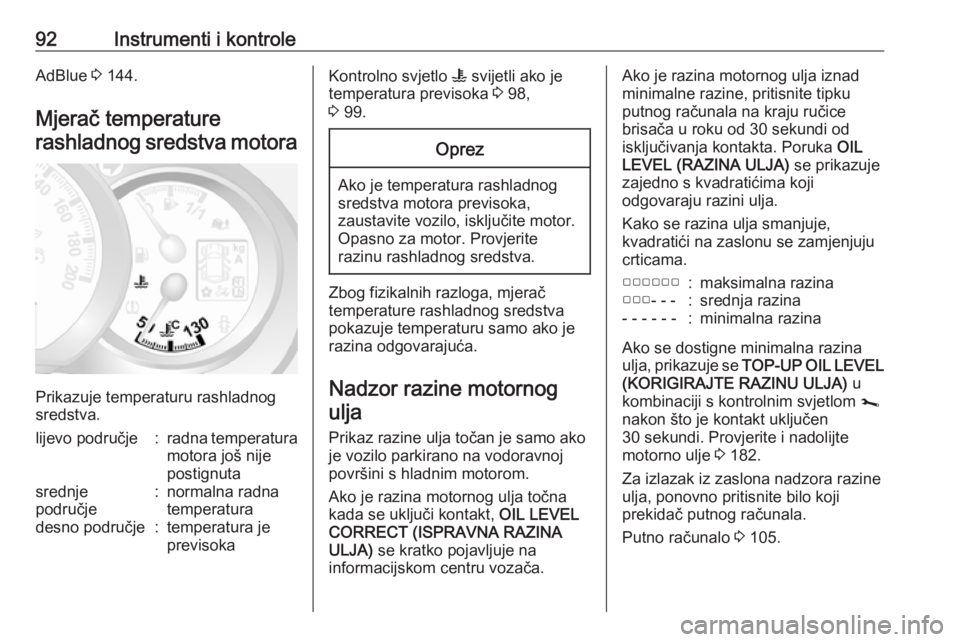

92Instrumenti i kontroleAdBlue 3 144.
Mjerač temperature
rashladnog sredstva motora
Prikazuje temperaturu rashladnog
sredstva.
lijevo područje:radna temperatura
motora još nije
postignutasrednje
područje:normalna radna
temperaturadesno područje:temperatura je
previsokaKontrolno svjetlo W svijetli ako je
temperatura previsoka 3 98,
3 99.Oprez
Ako je temperatura rashladnog
sredstva motora previsoka,
zaustavite vozilo, isključite motor.
Opasno za motor. Provjerite
razinu rashladnog sredstva.
Zbog fizikalnih razloga, mjerač
temperature rashladnog sredstva
pokazuje temperaturu samo ako je
razina odgovarajuća.
Nadzor razine motornog ulja
Prikaz razine ulja točan je samo ako
je vozilo parkirano na vodoravnoj
površini s hladnim motorom.
Ako je razina motornog ulja točna
kada se uključi kontakt, OIL LEVEL
CORRECT (ISPRAVNA RAZINA
ULJA) se kratko pojavljuje na
informacijskom centru vozača.
Ako je razina motornog ulja iznad
minimalne razine, pritisnite tipku
putnog računala na kraju ručice
brisača u roku od 30 sekundi od
isključivanja kontakta. Poruka OIL
LEVEL (RAZINA ULJA) se prikazuje
zajedno s kvadratićima koji
odgovaraju razini ulja.
Kako se razina ulja smanjuje,
kvadratići na zaslonu se zamjenjuju
crticama.▢▢▢▢▢▢:maksimalna razina▢▢▢- - -:srednja razina- - - - - -:minimalna razina
Ako se dostigne minimalna razina ulja, prikazuje se TOP-UP OIL LEVEL
(KORIGIRAJTE RAZINU ULJA) u
kombinaciji s kontrolnim svjetlom j
nakon što je kontakt uključen
30 sekundi. Provjerite i nadolijte
motorno ulje 3 182.
Za izlazak iz zaslona nadzora razine
ulja, ponovno pritisnite bilo koji
prekidač putnog računala.
Putno računalo 3 105.

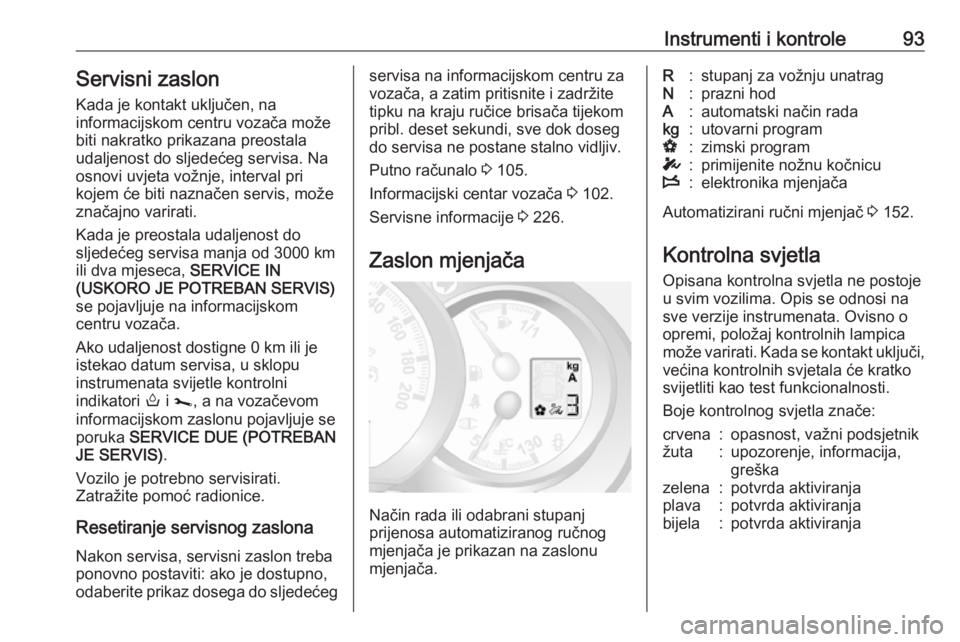

Instrumenti i kontrole93Servisni zaslonKada je kontakt uključen, na
informacijskom centru vozača može
biti nakratko prikazana preostala
udaljenost do sljedećeg servisa. Na osnovi uvjeta vožnje, interval pri
kojem će biti naznačen servis, može
značajno varirati.
Kada je preostala udaljenost do
sljedećeg servisa manja od 3000 km
ili dva mjeseca, SERVICE IN
(USKORO JE POTREBAN SERVIS)
se pojavljuje na informacijskom
centru vozača.
Ako udaljenost dostigne 0 km ili je
istekao datum servisa, u sklopu
instrumenata svijetle kontrolni
indikatori o i j , a na vozačevom
informacijskom zaslonu pojavljuje se
poruka SERVICE DUE (POTREBAN
JE SERVIS) .
Vozilo je potrebno servisirati.
Zatražite pomoć radionice.
Resetiranje servisnog zaslona
Nakon servisa, servisni zaslon treba
ponovno postaviti: ako je dostupno,
odaberite prikaz dosega do sljedećegservisa na informacijskom centru za
vozača, a zatim pritisnite i zadržite
tipku na kraju ručice brisača tijekom
pribl. deset sekundi, sve dok doseg
do servisa ne postane stalno vidljiv.
Putno računalo 3 105.
Informacijski centar vozača 3 102.
Servisne informacije 3 226.
Zaslon mjenjača
Način rada ili odabrani stupanj
prijenosa automatiziranog ručnog
mjenjača je prikazan na zaslonu
mjenjača.
R:stupanj za vožnju unatragN:prazni hodA:automatski način radakg:utovarni programV:zimski programT:primijenite nožnu kočnicuW:elektronika mjenjača
Automatizirani ručni mjenjač 3 152.
Kontrolna svjetla
Opisana kontrolna svjetla ne postoje
u svim vozilima. Opis se odnosi na
sve verzije instrumenata. Ovisno o
opremi, položaj kontrolnih lampica
može varirati. Kada se kontakt uključi,
većina kontrolnih svjetala će kratko
svijetliti kao test funkcionalnosti.
Boje kontrolnog svjetla znače:
crvena:opasnost, važni podsjetnikžuta:upozorenje, informacija,
greškazelena:potvrda aktiviranjaplava:potvrda aktiviranjabijela:potvrda aktiviranja

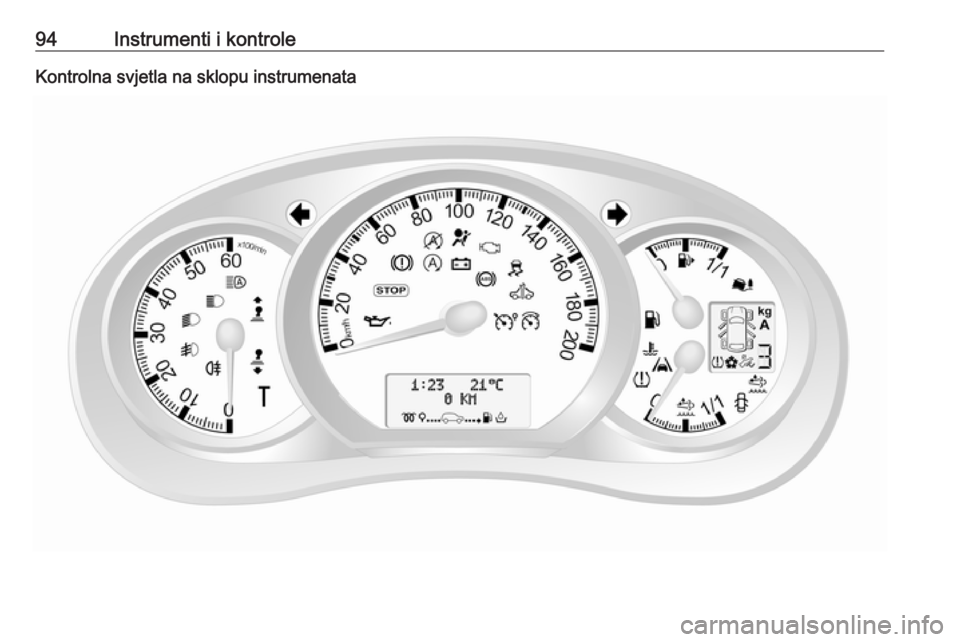

94Instrumenti i kontroleKontrolna svjetla na sklopu instrumenata
