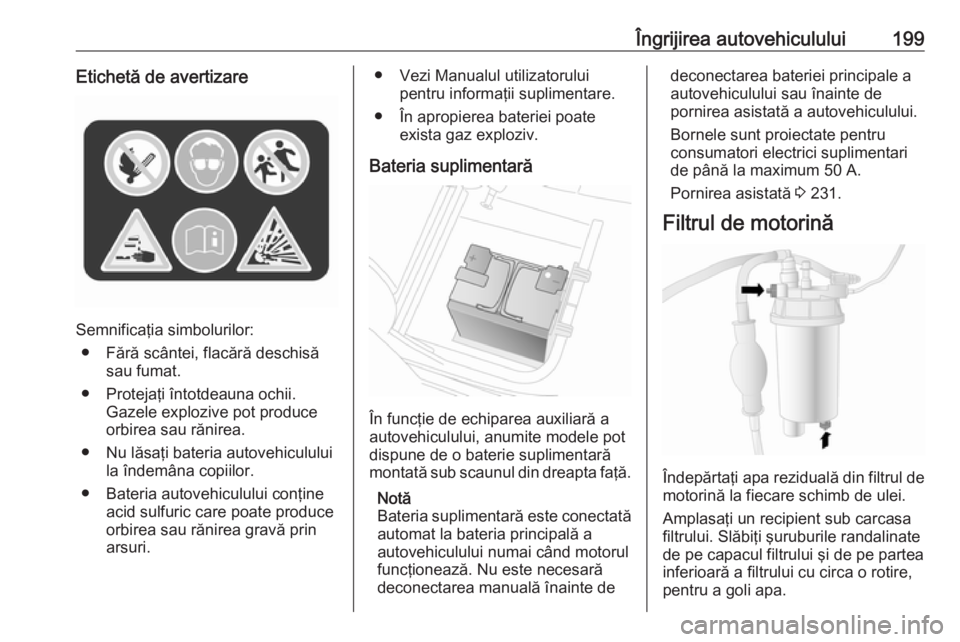

Îngrijirea autovehiculului199Etichetă de avertizare
Semnificaţia simbolurilor:● Fără scântei, flacără deschisă sau fumat.
● Protejaţi întotdeauna ochii. Gazele explozive pot produce
orbirea sau rănirea.
● Nu lăsaţi bateria autovehiculului la îndemâna copiilor.
● Bateria autovehiculului conţine acid sulfuric care poate produce
orbirea sau rănirea gravă prin arsuri.
● Vezi Manualul utilizatorului pentru informaţii suplimentare.
● În apropierea bateriei poate exista gaz exploziv.
Bateria suplimentară
În funcţie de echiparea auxiliară a
autovehiculului, anumite modele pot
dispune de o baterie suplimentară
montată sub scaunul din dreapta faţă.
Notă
Bateria suplimentară este conectată
automat la bateria principală a
autovehiculului numai când motorul funcţionează. Nu este necesară
deconectarea manuală înainte de
deconectarea bateriei principale a
autovehiculului sau înainte de
pornirea asistată a autovehiculului.
Bornele sunt proiectate pentru
consumatori electrici suplimentari de până la maximum 50 A.
Pornirea asistată 3 231.
Filtrul de motorină
Îndepărtaţi apa reziduală din filtrul de
motorină la fiecare schimb de ulei.
Amplasaţi un recipient sub carcasa
filtrului. Slăbiţi şuruburile randalinate
de pe capacul filtrului şi de pe partea
inferioară a filtrului cu circa o rotire,
pentru a goli apa.

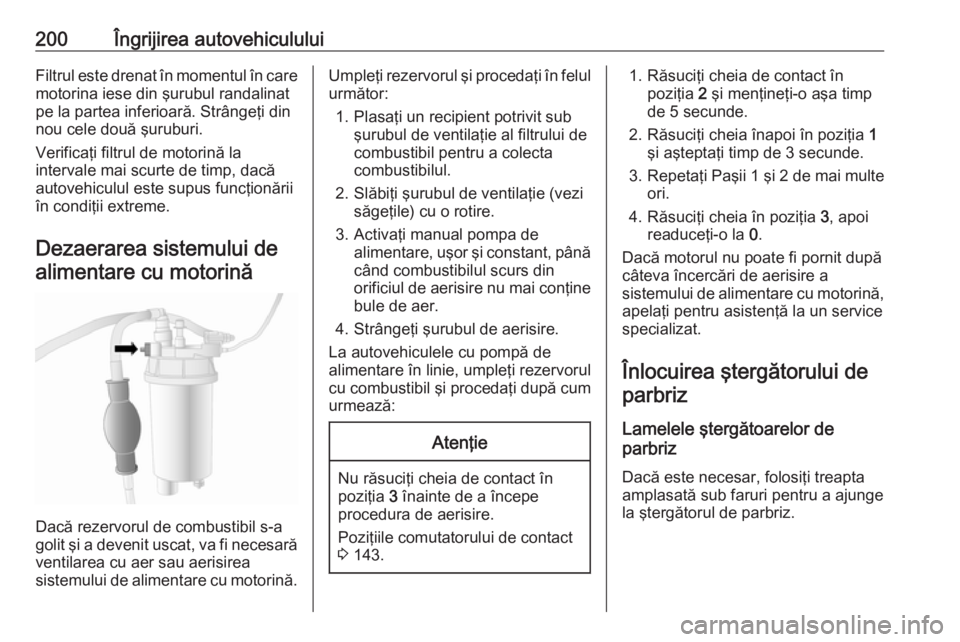

200Îngrijirea autovehicululuiFiltrul este drenat în momentul în caremotorina iese din şurubul randalinat
pe la partea inferioară. Strângeţi din
nou cele două şuruburi.
Verificaţi filtrul de motorină la
intervale mai scurte de timp, dacă autovehiculul este supus funcţionării
în condiţii extreme.
Dezaerarea sistemului de alimentare cu motorină
Dacă rezervorul de combustibil s-a
golit şi a devenit uscat, va fi necesară
ventilarea cu aer sau aerisirea
sistemului de alimentare cu motorină.
Umpleţi rezervorul şi procedaţi în felul
următor:
1. Plasaţi un recipient potrivit sub şurubul de ventilaţie al filtrului de
combustibil pentru a colecta
combustibilul.
2. Slăbiţi şurubul de ventilaţie (vezi săgeţile) cu o rotire.
3. Activaţi manual pompa de alimentare, uşor şi constant, până
când combustibilul scurs din
orificiul de aerisire nu mai conţine bule de aer.
4. Strângeţi şurubul de aerisire.
La autovehiculele cu pompă de
alimentare în linie, umpleţi rezervorul cu combustibil şi procedaţi după cum
urmează:Atenţie
Nu răsuciţi cheia de contact în
poziţia 3 înainte de a începe
procedura de aerisire.
Poziţiile comutatorului de contact
3 143.
1. Răsuciţi cheia de contact în
poziţia 2 şi menţineţi-o aşa timp
de 5 secunde.
2. Răsuciţi cheia înapoi în poziţia 1
şi aşteptaţi timp de 3 secunde.
3. Repetaţi Paşii 1 şi 2 de mai multe
ori.
4. Răsuciţi cheia în poziţia 3, apoi
readuceţi-o la 0.
Dacă motorul nu poate fi pornit după câteva încercări de aerisire a
sistemului de alimentare cu motorină,
apelaţi pentru asistenţă la un service specializat.
Înlocuirea ştergătorului deparbriz
Lamelele ştergătoarelor de
parbriz
Dacă este necesar, folosiţi treapta
amplasată sub faruri pentru a ajunge
la ştergătorul de parbriz.

Îngrijirea autovehiculului201

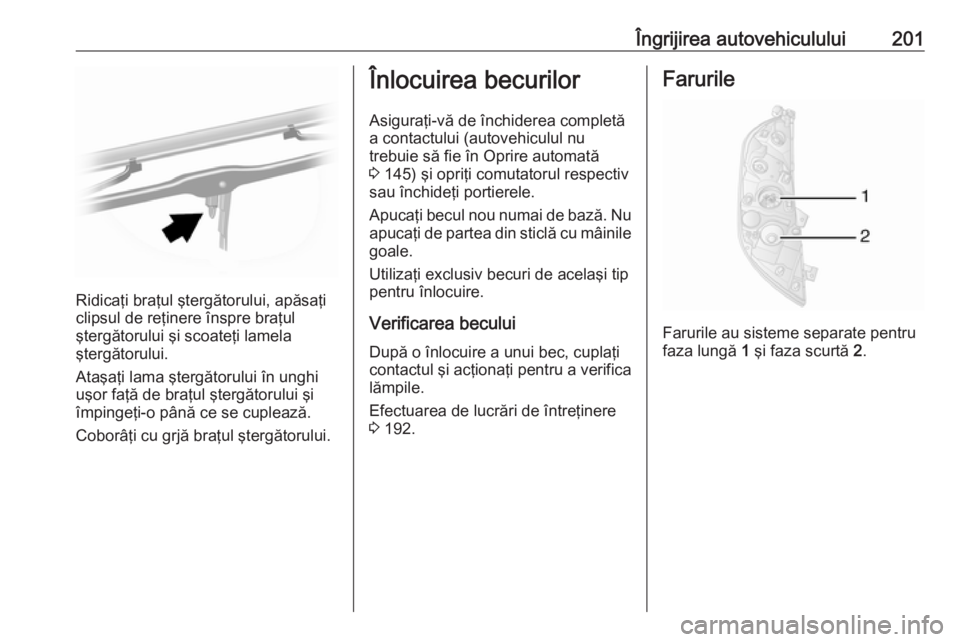

Ridicaţi braţul ştergătorului, apăsaţi
clipsul de reţinere înspre braţul
ştergătorului şi scoateţi lamela
ştergătorului.
Ataşaţi lama ştergătorului în unghi
uşor faţă de braţul ştergătorului şi
împingeţi-o până ce se cuplează.
Coborâţi cu grjă braţul ştergătorului.
Înlocuirea becurilor
Asiguraţi-vă de închiderea completă a contactului (autovehiculul nu
trebuie să fie în Oprire automată
3 145) şi opriţi comutatorul respectiv
sau închideţi portierele.
Apucaţi becul nou numai de bază. Nu
apucaţi de partea din sticlă cu mâinile
goale.
Utilizaţi exclusiv becuri de acelaşi tip
pentru înlocuire.
Verificarea becului După o înlocuire a unui bec, cuplaţi
contactul şi acţionaţi pentru a verifica
lămpile.
Efectuarea de lucrări de întreţinere
3 192.Farurile
Farurile au sisteme separate pentru
faza lungă 1 şi faza scurtă 2.

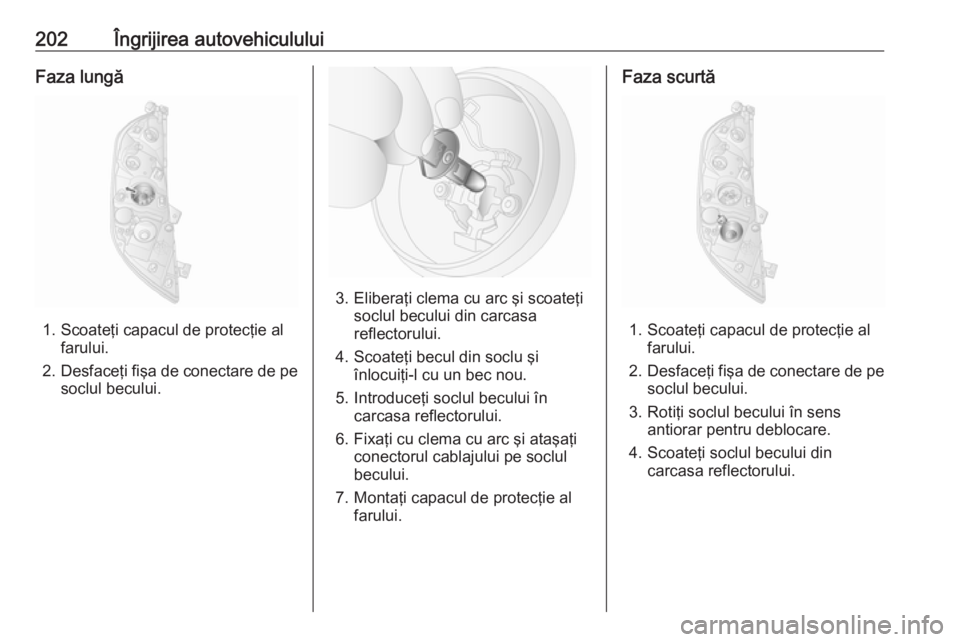

202Îngrijirea autovehicululuiFaza lungă
1. Scoateţi capacul de protecţie alfarului.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Eliberaţi clema cu arc şi scoateţi soclul becului din carcasa
reflectorului.
4. Scoateţi becul din soclu şi înlocuiţi-l cu un bec nou.
5. Introduceţi soclul becului în carcasa reflectorului.
6. Fixaţi cu clema cu arc şi ataşaţi conectorul cablajului pe soclul
becului.
7. Montaţi capacul de protecţie al farului.
Faza scurtă
1. Scoateţi capacul de protecţie alfarului.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.

Îngrijirea autovehiculului203

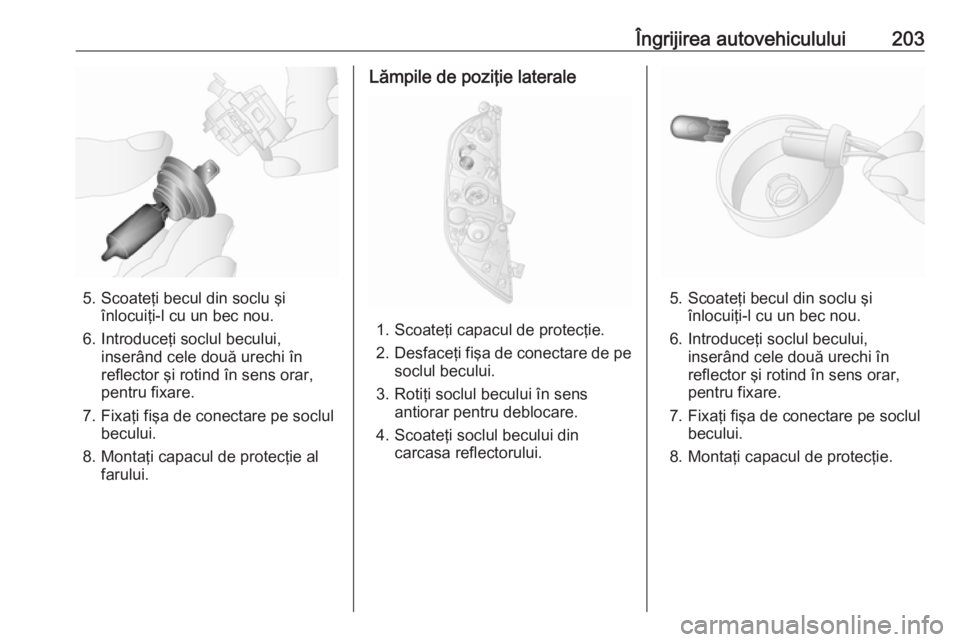

5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie al farului.
Lămpile de poziţie laterale
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie.

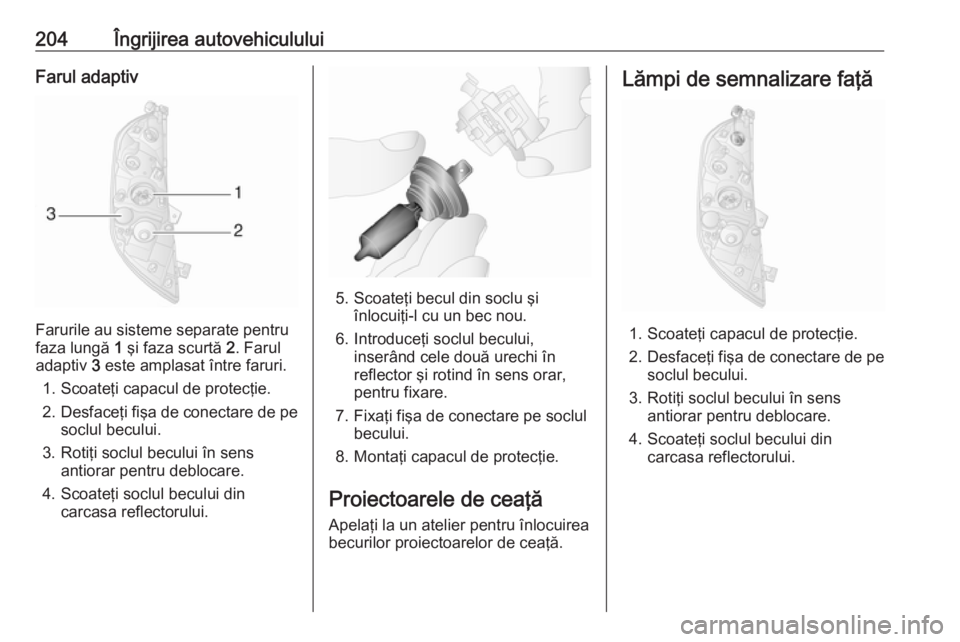

204Îngrijirea autovehicululuiFarul adaptiv
Farurile au sisteme separate pentru
faza lungă 1 şi faza scurtă 2. Farul
adaptiv 3 este amplasat între faruri.
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.
5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie.
Proiectoarele de ceaţă
Apelaţi la un atelier pentru înlocuirea
becurilor proiectoarelor de ceaţă.
Lămpi de semnalizare faţă
1. Scoateţi capacul de protecţie.
2. Desfaceţi fişa de conectare de pe
soclul becului.
3. Rotiţi soclul becului în sens antiorar pentru deblocare.
4. Scoateţi soclul becului din carcasa reflectorului.

Îngrijirea autovehiculului205

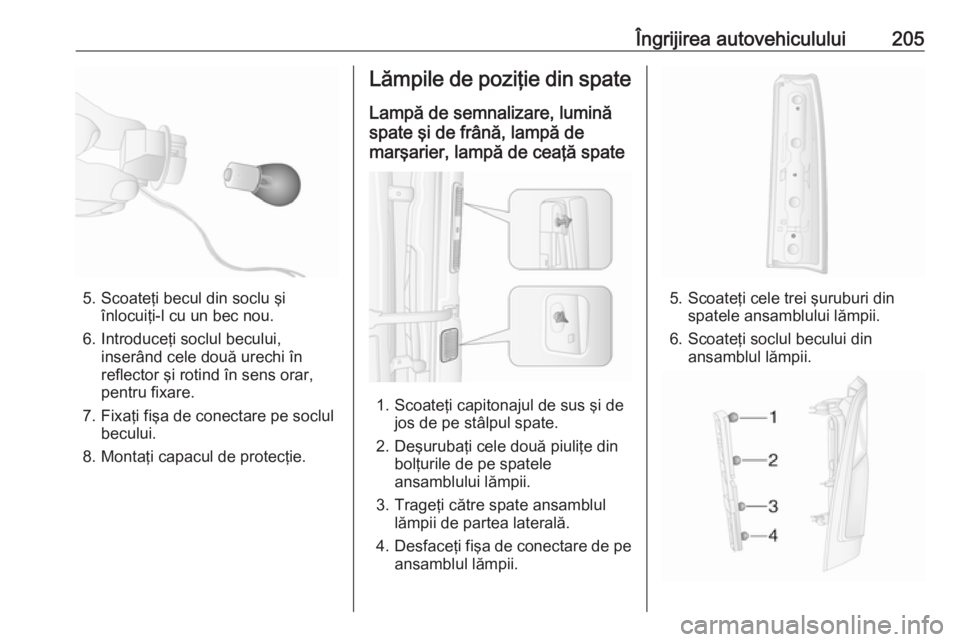

5. Scoateţi becul din soclu şiînlocuiţi-l cu un bec nou.
6. Introduceţi soclul becului, inserând cele două urechi în
reflector şi rotind în sens orar,
pentru fixare.
7. Fixaţi fişa de conectare pe soclul becului.
8. Montaţi capacul de protecţie.
Lămpile de poziţie din spate
Lampă de semnalizare, lumină
spate şi de frână, lampă de
marşarier, lampă de ceaţă spate
1. Scoateţi capitonajul de sus şi de jos de pe stâlpul spate.
2. Deşurubaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
3. Trageţi către spate ansamblul lămpii de partea laterală.
4. Desfaceţi fişa de conectare de pe
ansamblul lămpii.
5. Scoateţi cele trei şuruburi din spatele ansamblului lămpii.
6. Scoateţi soclul becului din ansamblul lămpii.

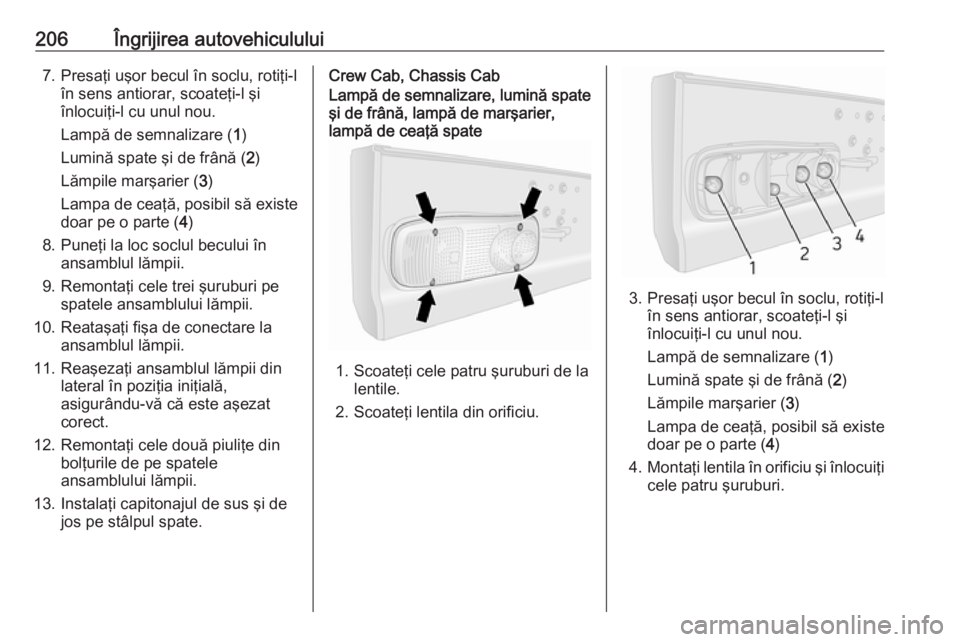

206Îngrijirea autovehiculului7. Presaţi uşor becul în soclu, rotiţi-lîn sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lămpile marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
8. Puneţi la loc soclul becului în ansamblul lămpii.
9. Remontaţi cele trei şuruburi pe spatele ansamblului lămpii.
10. Reataşaţi fişa de conectare la ansamblul lămpii.
11. Reaşezaţi ansamblul lămpii din lateral în poziţia iniţială,
asigurându-vă că este aşezat
corect.
12. Remontaţi cele două piuliţe din bolţurile de pe spatele
ansamblului lămpii.
13. Instalaţi capitonajul de sus şi de jos pe stâlpul spate.Crew Cab, Chassis CabLampă de semnalizare, lumină spate
şi de frână, lampă de marşarier,
lampă de ceaţă spate
1. Scoateţi cele patru şuruburi de la lentile.
2. Scoateţi lentila din orificiu.
3. Presaţi uşor becul în soclu, rotiţi-l în sens antiorar, scoateţi-l şiînlocuiţi-l cu unul nou.
Lampă de semnalizare ( 1)
Lumină spate şi de frână ( 2)
Lămpile marşarier ( 3)
Lampa de ceaţă, posibil să existe
doar pe o parte ( 4)
4. Montaţi lentila în orificiu şi înlocuiţi
cele patru şuruburi.
