2019 OPEL MOVANO_B Instruktionsbog (in Danish)

Pleje af bilen191
5. Tag pæren ud af pærefatningen,og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Sæt dækslet, der beskytter forlyg‐
ten, på.
Drejelys
Forlygter har separate systemer til
fjernlys 1 og nærlys 2. Drejelyset 3 er
anbragt mellem forlygterne.
1. Fjern beskyttelsesdæksel.
2. Tag ledningsnetstikket af pære‐ fatningen.
3. Drej pæreholderen mod uret, indtil den er løsnet.
4. Fjern pærefatningen fra reflektor‐ huset.
5. Tag pæren ud af pærefatningen,og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Sæt dækslet, der beskytter forlyg‐
ten, på.
Tågeforlygter
Få pærer i tågeforlygterne udskiftet af et værksted.

192Pleje af bilenForreste blinklys
1. Fjern beskyttelsesdæksel.
2. Tag ledningsnetstikket af pære‐ fatningen.
3. Drej pæreholderen mod uret, indtil den er løsnet.
4. Fjern pærefatningen fra reflektor‐ huset.
5. Tag pæren ud af pærefatningen, og udskift pæren.
6. Indsæt pærefatningen, og sæt de to tapper i indgreb i reflektorhuset,
og drej med uret for at sikre.
7. Slut ledningsnetstikket til pærefat‐
ningen.
8. Sæt dækslet, der beskytter forlyg‐
ten, på.
Baglygter
Blinklys, bag- og bremselys,
baklys, tågebaglygte
1. Afmonter de øverste og nederste beklædningspaneler fra bageste
stolpe.
2. Skru de to møtrikker ud af passtif‐
terne bag på lampeenheden.
3. Træk lampeenheden bagud fra den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.

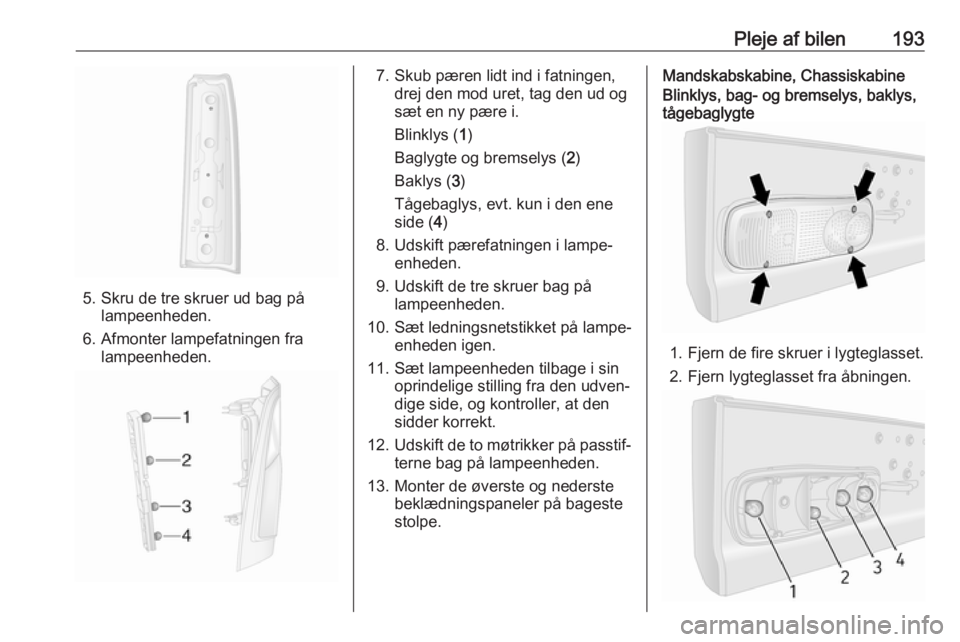

Pleje af bilen193
5. Skru de tre skruer ud bag pålampeenheden.
6. Afmonter lampefatningen fra lampeenheden.
7. Skub pæren lidt ind i fatningen, drej den mod uret, tag den ud og
sæt en ny pære i.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklys ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
8. Udskift pærefatningen i lampe‐ enheden.
9. Udskift de tre skruer bag på lampeenheden.
10. Sæt ledningsnetstikket på lampe‐ enheden igen.
11. Sæt lampeenheden tilbage i sin oprindelige stilling fra den udven‐dige side, og kontroller, at den
sidder korrekt.
12. Udskift de to møtrikker på passtif‐
terne bag på lampeenheden.
13. Monter de øverste og nederste beklædningspaneler på bageste
stolpe.Mandskabskabine, ChassiskabineBlinklys, bag- og bremselys, baklys,
tågebaglygte
1. Fjern de fire skruer i lygteglasset.
2. Fjern lygteglasset fra åbningen.

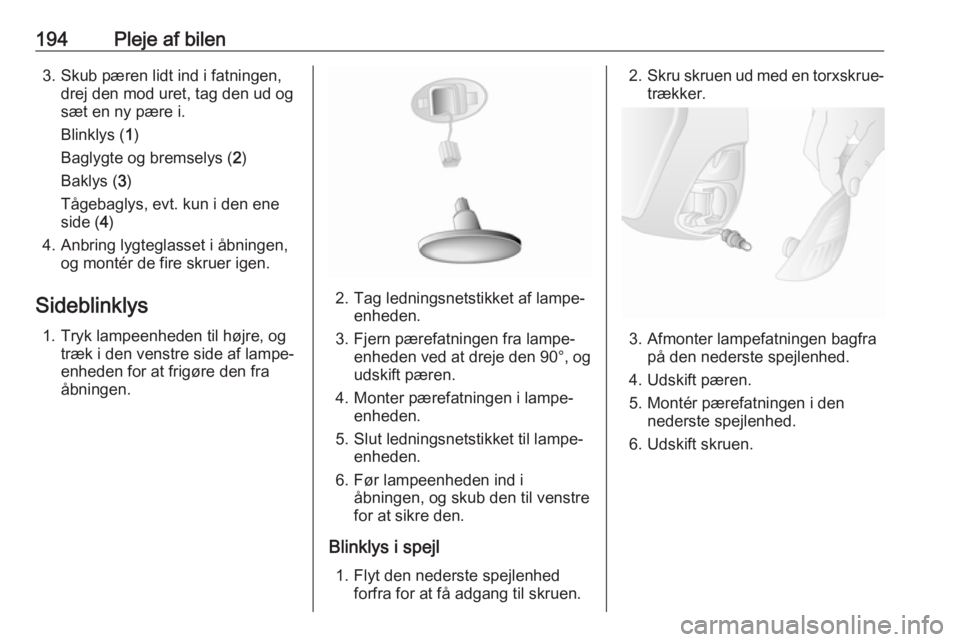

194Pleje af bilen3. Skub pæren lidt ind i fatningen,drej den mod uret, tag den ud og
sæt en ny pære i.
Blinklys ( 1)
Baglygte og bremselys ( 2)
Baklys ( 3)
Tågebaglys, evt. kun i den ene
side ( 4)
4. Anbring lygteglasset i åbningen, og montér de fire skruer igen.
Sideblinklys 1. Tryk lampeenheden til højre, og træk i den venstre side af lampe‐
enheden for at frigøre den fra
åbningen.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Fjern pærefatningen fra lampe‐ enheden ved at dreje den 90°, ogudskift pæren.
4. Monter pærefatningen i lampe‐ enheden.
5. Slut ledningsnetstikket til lampe‐ enheden.
6. Før lampeenheden ind i åbningen, og skub den til venstre
for at sikre den.
Blinklys i spejl 1. Flyt den nederste spejlenhed forfra for at få adgang til skruen.
2.Skru skruen ud med en torxskrue‐
trækker.
3. Afmonter lampefatningen bagfra på den nederste spejlenhed.
4. Udskift pæren.
5. Montér pærefatningen i den nederste spejlenhed.
6. Udskift skruen.

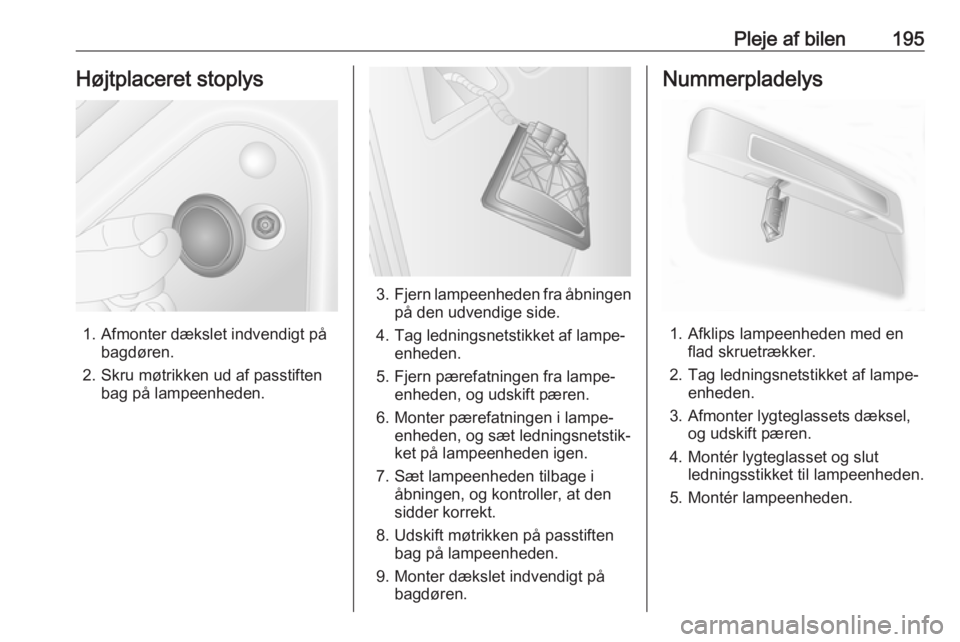

Pleje af bilen195Højtplaceret stoplys
1. Afmonter dækslet indvendigt påbagdøren.
2. Skru møtrikken ud af passtiften bag på lampeenheden.
3. Fjern lampeenheden fra åbningen
på den udvendige side.
4. Tag ledningsnetstikket af lampe‐ enheden.
5. Fjern pærefatningen fra lampe‐ enheden, og udskift pæren.
6. Monter pærefatningen i lampe‐ enheden, og sæt ledningsnetstik‐
ket på lampeenheden igen.
7. Sæt lampeenheden tilbage i åbningen, og kontroller, at den
sidder korrekt.
8. Udskift møtrikken på passtiften bag på lampeenheden.
9. Monter dækslet indvendigt på bagdøren.
Nummerpladelys
1. Afklips lampeenheden med en flad skruetrækker.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Montér lygteglasset og slut ledningsstikket til lampeenheden.
5. Montér lampeenheden.

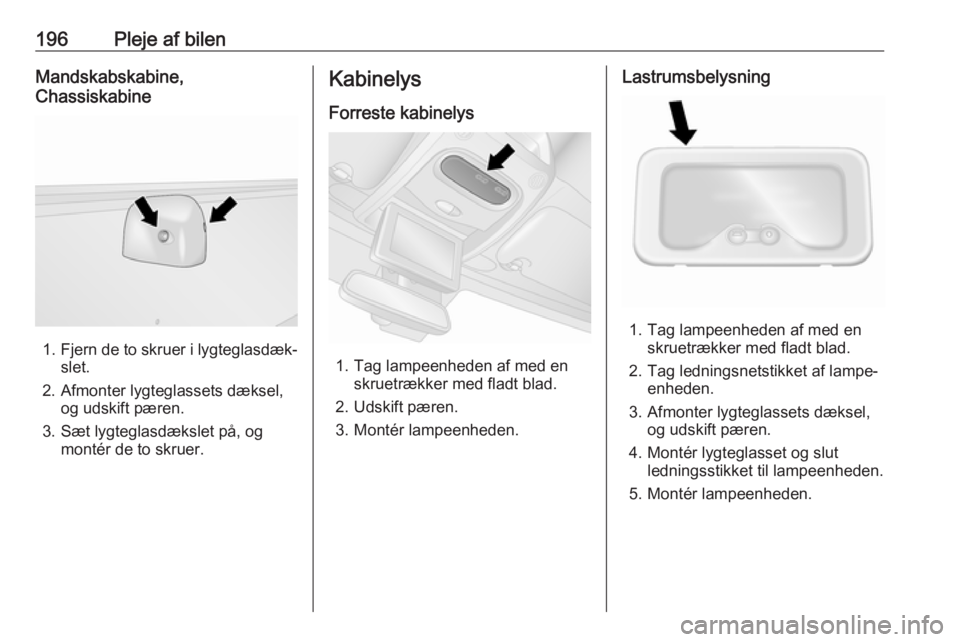

196Pleje af bilenMandskabskabine,
Chassiskabine
1. Fjern de to skruer i lygteglasdæk‐
slet.
2. Afmonter lygteglassets dæksel, og udskift pæren.
3. Sæt lygteglasdækslet på, og montér de to skruer.
Kabinelys
Forreste kabinelys
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Udskift pæren.
3. Montér lampeenheden.
Lastrumsbelysning
1. Tag lampeenheden af med en skruetrækker med fladt blad.
2. Tag ledningsnetstikket af lampe‐ enheden.
3. Afmonter lygteglassets dæksel, og udskift pæren.
4. Montér lygteglasset og slut ledningsstikket til lampeenheden.
5. Montér lampeenheden.

Pleje af bilen197Lys i fordørsbeklædning
1. Tag lampeenheden af med enskruetrækker med fladt blad.
2. Drej pæreholderen mod uret, indtil den er løsnet.
3. Udskift pæren, og sæt pærefat‐ ningen i.
4. Montér lampeenheden.
Bageste kabinelys
Få pærerne udskiftet af et værksted.
HandskerumslysFå pærerne udskiftet af et værksted.
Instrumentlys
Få pærerne udskiftet af et værksted.Elektrisk system
Sikringer
Den nye sikring skal være i overens‐
stemmelse med de oplysninger, der
står på den defekte sikring.
Der er to sikringsbokse i bilen: ● i venstre side af instrumentbræt‐ tet, bag beklædningspanelet
● i motorrummet under kølevæ‐ skeekspansionsbeholderenCombi
Der er en yderligere sikringsboks bag
et beklædningspanel i højre side af
lastrummet, ved bagdøren.Bus
Der er en yderligere sikringsboks forneden til højre i lastrummet, under
trin-beklædningspanelet.
Inden man udskifter en sikring, skal
der slukkes for den pågældende
kontakt, og tændingen afbrydes.

198Pleje af bilen
En defekt sikring kendes på den over‐brændte smeltetråd. Sikringen må
ikke udskiftes, før årsagen til fejlen er fundet, og fejlen er udbedret.
Det tilrådes, at man har et komplet
sæt sikringer i bilen. Søg hjælp på et
værksted.
Nogle funktioner er sikret med flere
sikringer.
Der kan være isat sikringer, selv om
der ingen funktion er forbundet med
dem.
Bemærkninger
Det er muligt, at ikke alle sikrings‐
boksbeskrivelser i denne vejledning
gælder for Deres bil.
Ved eftersyn af sikringsboksen
henvises til sikringsboksens etikette.
Sikringstang
I sikringsboksen i instrumentbrættet
findes en sikringstang som hjælp ved
udskiftning af sikringer.
