2019 OPEL MOKKA X Priručnik za vlasnika (in Croatian)

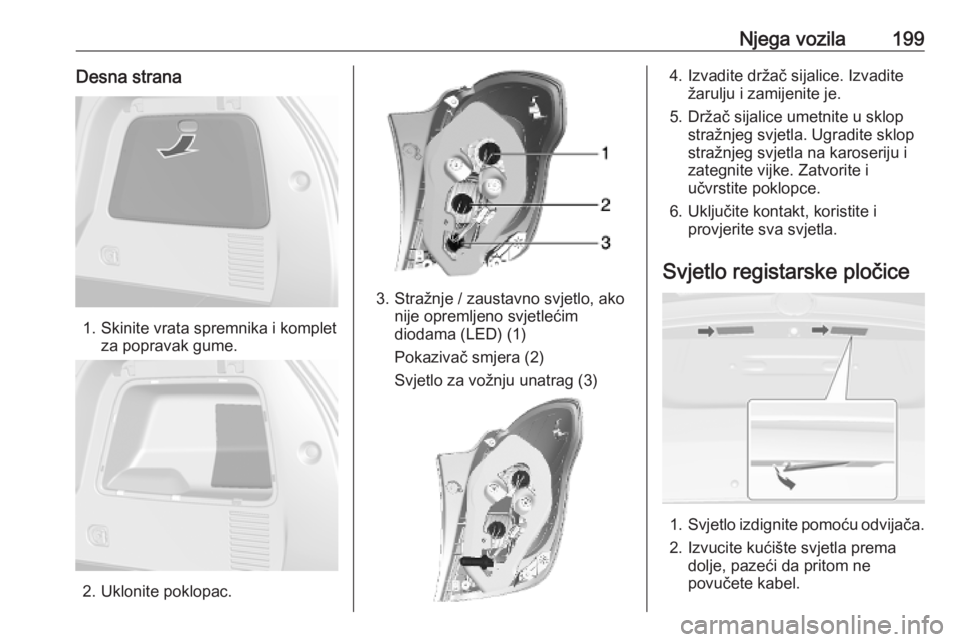

Njega vozila199Desna strana
1. Skinite vrata spremnika i kompletza popravak gume.
2. Uklonite poklopac.
3. Stražnje / zaustavno svjetlo, akonije opremljeno svjetlećim
diodama (LED) (1)
Pokazivač smjera (2)
Svjetlo za vožnju unatrag (3)
4. Izvadite držač sijalice. Izvadite žarulju i zamijenite je.
5. Držač sijalice umetnite u sklop stražnjeg svjetla. Ugradite sklop
stražnjeg svjetla na karoseriju i
zategnite vijke. Zatvorite i
učvrstite poklopce.
6. Uključite kontakt, koristite i provjerite sva svjetla.
Svjetlo registarske pločice
1. Svjetlo izdignite pomoću odvijača.
2. Izvucite kućište svjetla prema dolje, pazeći da pritom ne
povučete kabel.

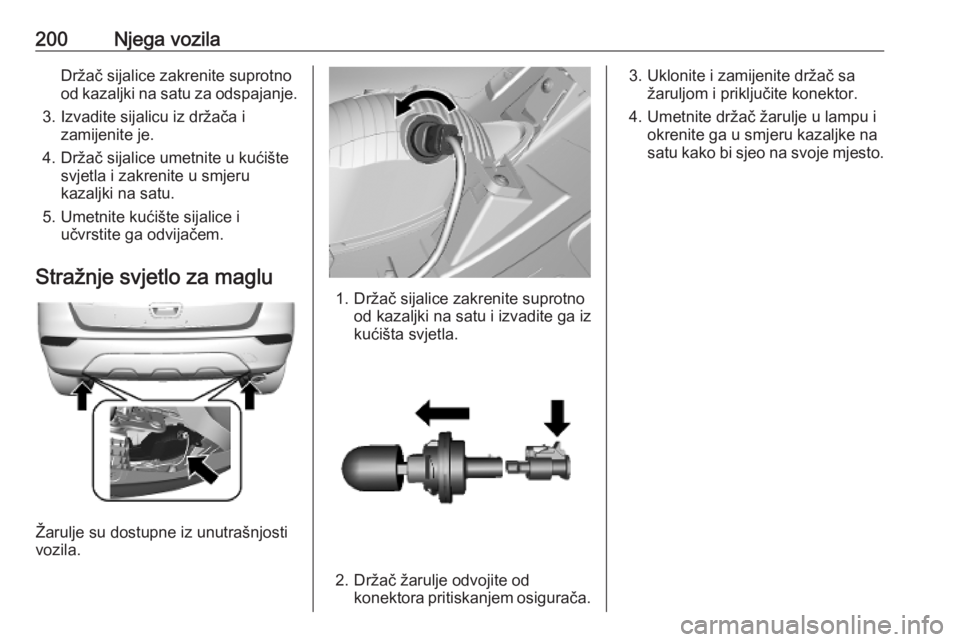

200Njega vozilaDržač sijalice zakrenite suprotno
od kazaljki na satu za odspajanje.
3. Izvadite sijalicu iz držača i zamijenite je.
4. Držač sijalice umetnite u kućište svjetla i zakrenite u smjeru
kazaljki na satu.
5. Umetnite kućište sijalice i učvrstite ga odvijačem.
Stražnje svjetlo za maglu
Žarulje su dostupne iz unutrašnjosti
vozila.
1. Držač sijalice zakrenite suprotno od kazaljki na satu i izvadite ga iz
kućišta svjetla.
2. Držač žarulje odvojite od konektora pritiskanjem osigurača.
3. Uklonite i zamijenite držač sa žaruljom i priključite konektor.
4. Umetnite držač žarulje u lampu i okrenite ga u smjeru kazaljke na
satu kako bi sjeo na svoje mjesto.

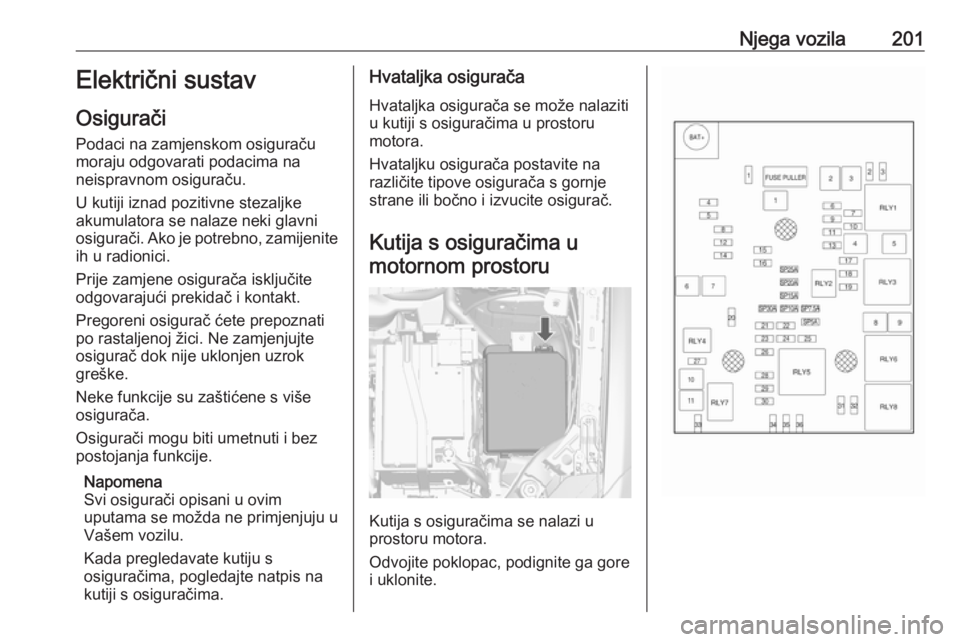

Njega vozila201Električni sustav
Osigurači
Podaci na zamjenskom osiguraču
moraju odgovarati podacima na
neispravnom osiguraču.
U kutiji iznad pozitivne stezaljke
akumulatora se nalaze neki glavni
osigurači. Ako je potrebno, zamijenite
ih u radionici.
Prije zamjene osigurača isključite
odgovarajući prekidač i kontakt.
Pregoreni osigurač ćete prepoznati po rastaljenoj žici. Ne zamjenjujteosigurač dok nije uklonjen uzrok
greške.
Neke funkcije su zaštićene s više
osigurača.
Osigurači mogu biti umetnuti i bez
postojanja funkcije.
Napomena
Svi osigurači opisani u ovim
uputama se možda ne primjenjuju u
Vašem vozilu.
Kada pregledavate kutiju s
osiguračima, pogledajte natpis na
kutiji s osiguračima.Hvataljka osigurača
Hvataljka osigurača se može nalaziti
u kutiji s osiguračima u prostoru
motora.
Hvataljku osigurača postavite na
različite tipove osigurača s gornje
strane ili bočno i izvucite osigurač.
Kutija s osiguračima umotornom prostoru
Kutija s osiguračima se nalazi u
prostoru motora.
Odvojite poklopac, podignite ga gore
i uklonite.

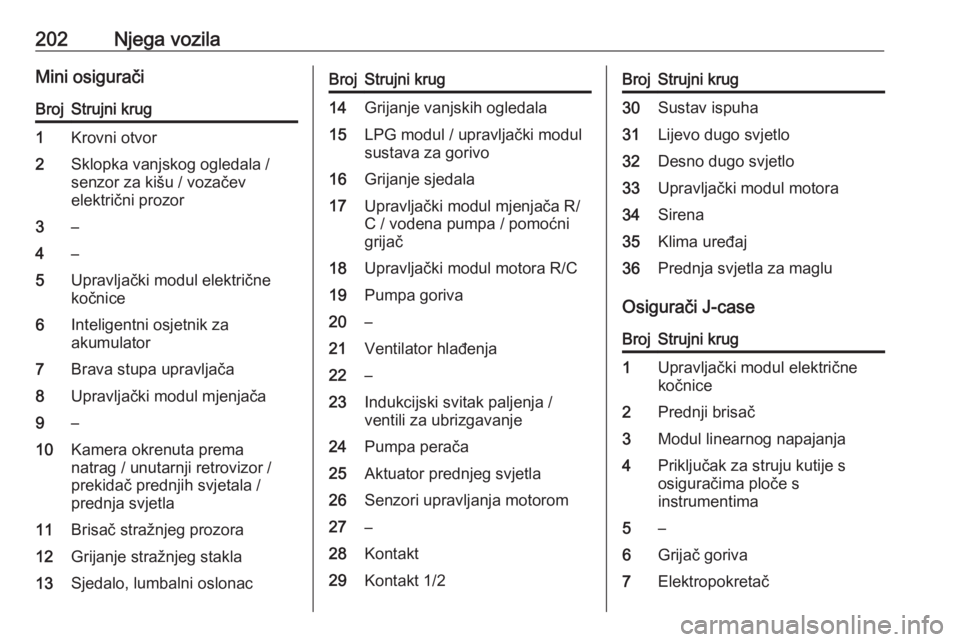

202Njega vozilaMini osiguračiBrojStrujni krug1Krovni otvor2Sklopka vanjskog ogledala /
senzor za kišu / vozačev
električni prozor3–4–5Upravljački modul električne
kočnice6Inteligentni osjetnik za
akumulator7Brava stupa upravljača8Upravljački modul mjenjača9–10Kamera okrenuta prema
natrag / unutarnji retrovizor /
prekidač prednjih svjetala /
prednja svjetla11Brisač stražnjeg prozora12Grijanje stražnjeg stakla13Sjedalo, lumbalni oslonacBrojStrujni krug14Grijanje vanjskih ogledala15LPG modul / upravljački modul
sustava za gorivo16Grijanje sjedala17Upravljački modul mjenjača R/
C / vodena pumpa / pomoćni
grijač18Upravljački modul motora R/C19Pumpa goriva20–21Ventilator hlađenja22–23Indukcijski svitak paljenja /
ventili za ubrizgavanje24Pumpa perača25Aktuator prednjeg svjetla26Senzori upravljanja motorom27–28Kontakt29Kontakt 1/2BrojStrujni krug30Sustav ispuha31Lijevo dugo svjetlo32Desno dugo svjetlo33Upravljački modul motora34Sirena35Klima uređaj36Prednja svjetla za maglu
Osigurači J-case
BrojStrujni krug1Upravljački modul električne
kočnice2Prednji brisač3Modul linearnog napajanja4Priključak za struju kutije s
osiguračima ploče s
instrumentima5–6Grijač goriva7Elektropokretač

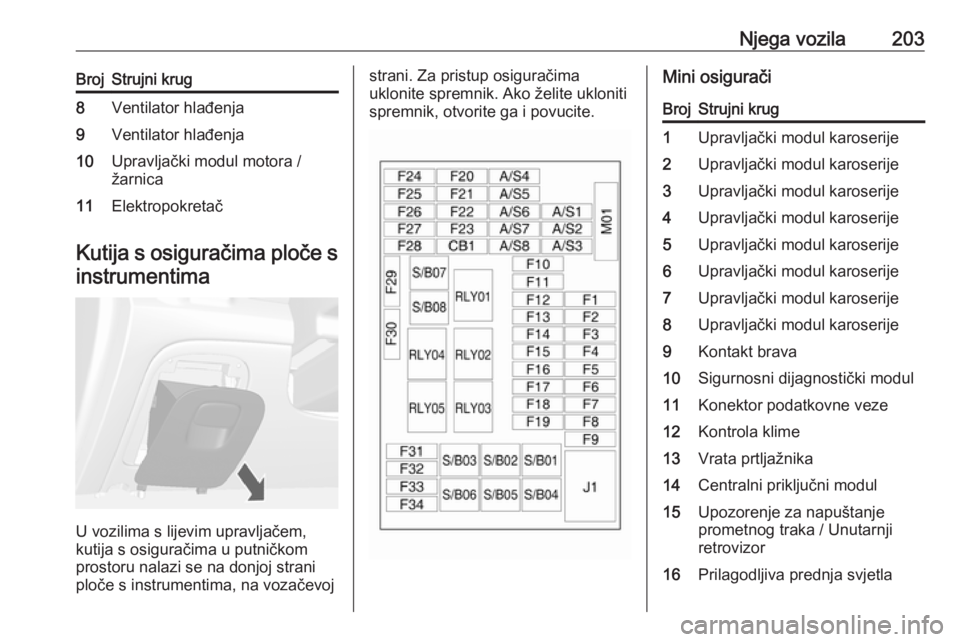

Njega vozila203BrojStrujni krug8Ventilator hlađenja9Ventilator hlađenja10Upravljački modul motora /
žarnica11Elektropokretač
Kutija s osiguračima ploče s
instrumentima
U vozilima s lijevim upravljačem,
kutija s osiguračima u putničkom
prostoru nalazi se na donjoj strani
ploče s instrumentima, na vozačevoj
strani. Za pristup osiguračima
uklonite spremnik. Ako želite ukloniti
spremnik, otvorite ga i povucite.Mini osiguračiBrojStrujni krug1Upravljački modul karoserije2Upravljački modul karoserije3Upravljački modul karoserije4Upravljački modul karoserije5Upravljački modul karoserije6Upravljački modul karoserije7Upravljački modul karoserije8Upravljački modul karoserije9Kontakt brava10Sigurnosni dijagnostički modul11Konektor podatkovne veze12Kontrola klime13Vrata prtljažnika14Centralni priključni modul15Upozorenje za napuštanje
prometnog traka / Unutarnji
retrovizor16Prilagodljiva prednja svjetla

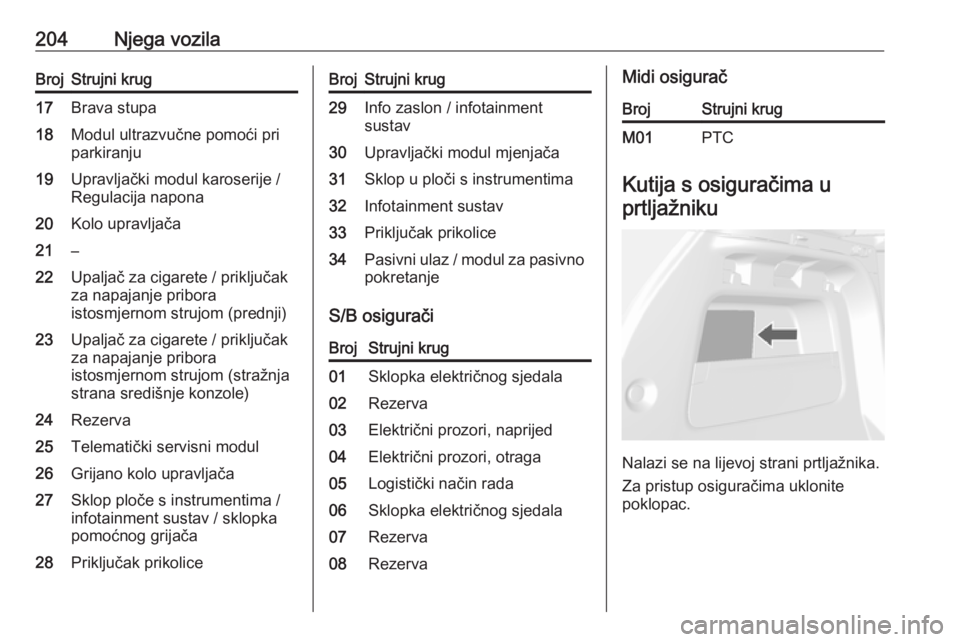

204Njega vozilaBrojStrujni krug17Brava stupa18Modul ultrazvučne pomoći pri
parkiranju19Upravljački modul karoserije /
Regulacija napona20Kolo upravljača21–22Upaljač za cigarete / priključak
za napajanje pribora
istosmjernom strujom (prednji)23Upaljač za cigarete / priključak
za napajanje pribora
istosmjernom strujom (stražnja
strana središnje konzole)24Rezerva25Telematički servisni modul26Grijano kolo upravljača27Sklop ploče s instrumentima /
infotainment sustav / sklopka
pomoćnog grijača28Priključak prikoliceBrojStrujni krug29Info zaslon / infotainment
sustav30Upravljački modul mjenjača31Sklop u ploči s instrumentima32Infotainment sustav33Priključak prikolice34Pasivni ulaz / modul za pasivno pokretanje
S/B osigurači
BrojStrujni krug01Sklopka električnog sjedala02Rezerva03Električni prozori, naprijed04Električni prozori, otraga05Logistički način rada06Sklopka električnog sjedala07Rezerva08RezervaMidi osiguračBrojStrujni krugM01PTC
Kutija s osiguračima u
prtljažniku
Nalazi se na lijevoj strani prtljažnika.
Za pristup osiguračima uklonite
poklopac.

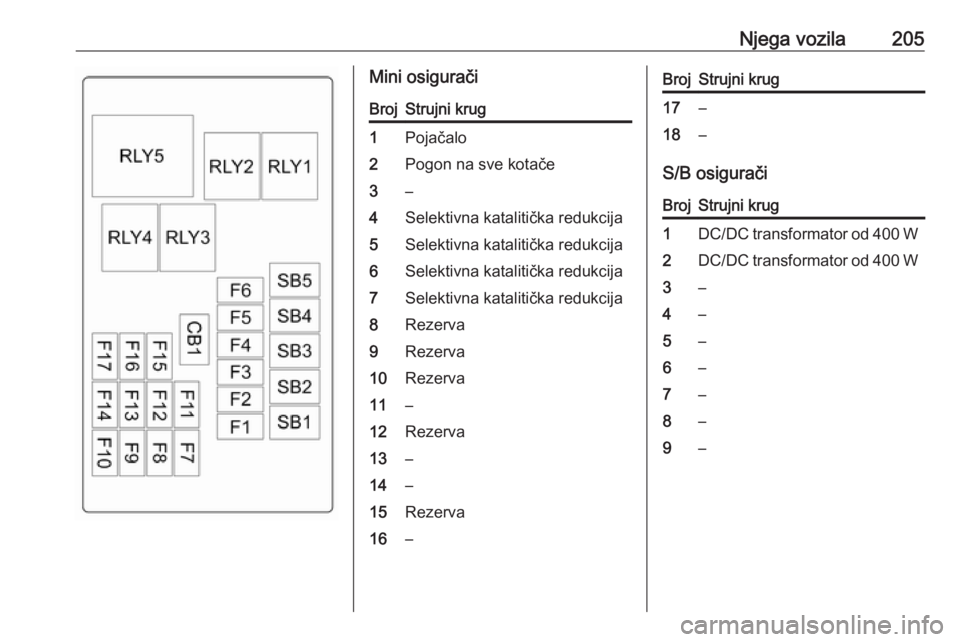

Njega vozila205Mini osiguračiBrojStrujni krug1Pojačalo2Pogon na sve kotače3–4Selektivna katalitička redukcija5Selektivna katalitička redukcija6Selektivna katalitička redukcija7Selektivna katalitička redukcija8Rezerva9Rezerva10Rezerva11–12Rezerva13–14–15Rezerva16–BrojStrujni krug17–18–
S/B osigurači
BrojStrujni krug1DC/DC transformator od 400 W2DC/DC transformator od 400 W3–4–5–6–7–8–9–

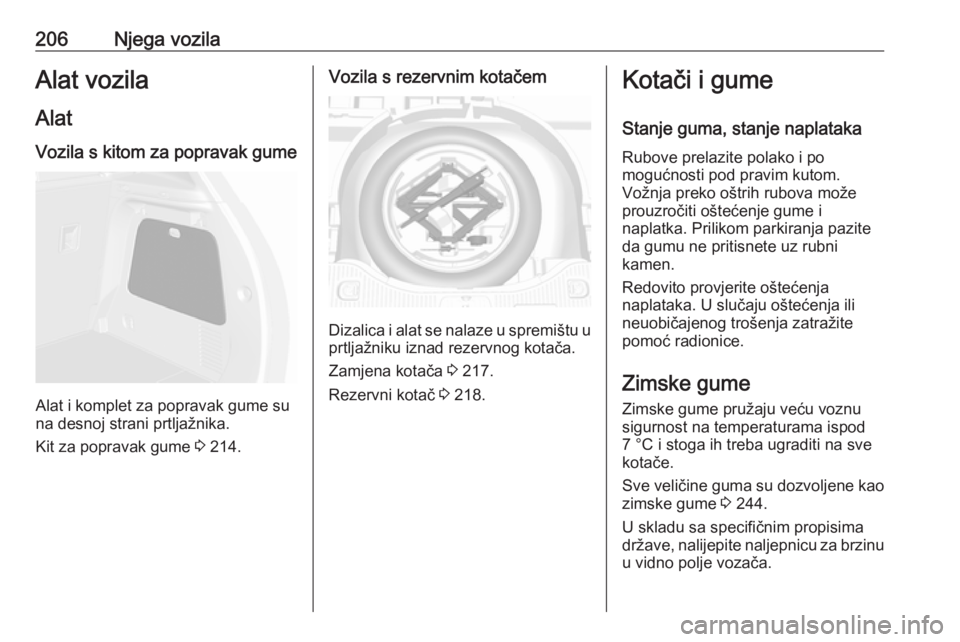

206Njega vozilaAlat vozila
Alat Vozila s kitom za popravak gume
Alat i komplet za popravak gume su
na desnoj strani prtljažnika.
Kit za popravak gume 3 214.
Vozila s rezervnim kotačem
Dizalica i alat se nalaze u spremištu u
prtljažniku iznad rezervnog kotača.
Zamjena kotača 3 217.
Rezervni kotač 3 218.
Kotači i gume
Stanje guma, stanje naplataka Rubove prelazite polako i po
mogućnosti pod pravim kutom.
Vožnja preko oštrih rubova može
prouzročiti oštećenje gume i
naplatka. Prilikom parkiranja pazite
da gumu ne pritisnete uz rubni
kamen.
Redovito provjerite oštećenja
naplataka. U slučaju oštećenja ili
neuobičajenog trošenja zatražite
pomoć radionice.
Zimske gume Zimske gume pružaju veću voznu
sigurnost na temperaturama ispod
7 °C i stoga ih treba ugraditi na sve
kotače.
Sve veličine guma su dozvoljene kao zimske gume 3 244.
U skladu sa specifičnim propisima
države, nalijepite naljepnicu za brzinu
u vidno polje vozača.
