2019 OPEL MOKKA X Priručnik za vlasnika (in Croatian)

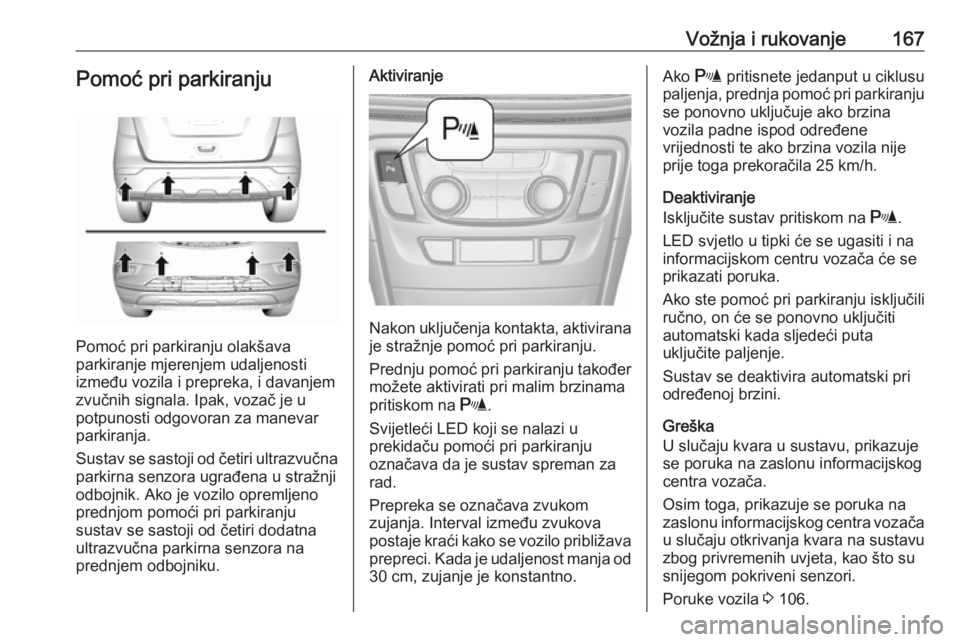

Vožnja i rukovanje167Pomoć pri parkiranju
Pomoć pri parkiranju olakšava
parkiranje mjerenjem udaljenosti
između vozila i prepreka, i davanjem
zvučnih signala. Ipak, vozač je u
potpunosti odgovoran za manevar
parkiranja.
Sustav se sastoji od četiri ultrazvučna
parkirna senzora ugrađena u stražnji
odbojnik. Ako je vozilo opremljeno
prednjom pomoći pri parkiranju
sustav se sastoji od četiri dodatna
ultrazvučna parkirna senzora na
prednjem odbojniku.
Aktiviranje
Nakon uključenja kontakta, aktivirana
je stražnje pomoć pri parkiranju.
Prednju pomoć pri parkiranju također možete aktivirati pri malim brzinama
pritiskom na r.
Svijetleći LED koji se nalazi u
prekidaču pomoći pri parkiranju
označava da je sustav spreman za
rad.
Prepreka se označava zvukom
zujanja. Interval između zvukova
postaje kraći kako se vozilo približava
prepreci. Kada je udaljenost manja od 30 cm, zujanje je konstantno.
Ako r pritisnete jedanput u ciklusu
paljenja, prednja pomoć pri parkiranju
se ponovno uključuje ako brzina
vozila padne ispod određene
vrijednosti te ako brzina vozila nije
prije toga prekoračila 25 km/h.
Deaktiviranje
Isključite sustav pritiskom na r.
LED svjetlo u tipki će se ugasiti i na informacijskom centru vozača će se prikazati poruka.
Ako ste pomoć pri parkiranju isključili
ručno, on će se ponovno uključiti
automatski kada sljedeći puta
uključite paljenje.
Sustav se deaktivira automatski pri
određenoj brzini.
Greška
U slučaju kvara u sustavu, prikazuje
se poruka na zaslonu informacijskog
centra vozača.
Osim toga, prikazuje se poruka na zaslonu informacijskog centra vozača u slučaju otkrivanja kvara na sustavu
zbog privremenih uvjeta, kao što su snijegom pokriveni senzori.
Poruke vozila 3 106.

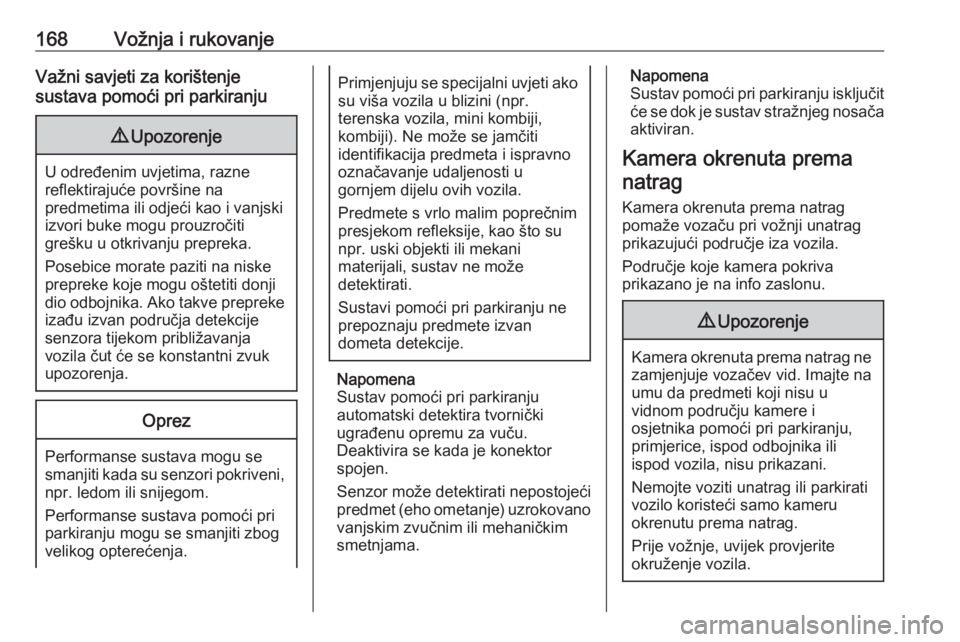

168Vožnja i rukovanjeVažni savjeti za korištenje
sustava pomoći pri parkiranju9 Upozorenje
U određenim uvjetima, razne
reflektirajuće površine na
predmetima ili odjeći kao i vanjski
izvori buke mogu prouzročiti
grešku u otkrivanju prepreka.
Posebice morate paziti na niske prepreke koje mogu oštetiti donji
dio odbojnika. Ako takve prepreke izađu izvan područja detekcije
senzora tijekom približavanja
vozila čut će se konstantni zvuk
upozorenja.
Oprez
Performanse sustava mogu se smanjiti kada su senzori pokriveni, npr. ledom ili snijegom.
Performanse sustava pomoći pri parkiranju mogu se smanjiti zbog
velikog opterećenja.
Primjenjuju se specijalni uvjeti ako su viša vozila u blizini (npr.
terenska vozila, mini kombiji,
kombiji). Ne može se jamčiti
identifikacija predmeta i ispravno
označavanje udaljenosti u
gornjem dijelu ovih vozila.
Predmete s vrlo malim poprečnim
presjekom refleksije, kao što su
npr. uski objekti ili mekani
materijali, sustav ne može
detektirati.
Sustavi pomoći pri parkiranju ne
prepoznaju predmete izvan
dometa detekcije.
Napomena
Sustav pomoći pri parkiranju
automatski detektira tvornički
ugrađenu opremu za vuču.
Deaktivira se kada je konektor
spojen.
Senzor može detektirati nepostojeći
predmet (eho ometanje) uzrokovano
vanjskim zvučnim ili mehaničkim
smetnjama.
Napomena
Sustav pomoći pri parkiranju isključit
će se dok je sustav stražnjeg nosača aktiviran.
Kamera okrenuta prema natrag
Kamera okrenuta prema natrag
pomaže vozaču pri vožnji unatrag
prikazujući područje iza vozila.
Područje koje kamera pokriva
prikazano je na info zaslonu.9 Upozorenje
Kamera okrenuta prema natrag ne
zamjenjuje vozačev vid. Imajte na
umu da predmeti koji nisu u
vidnom području kamere i
osjetnika pomoći pri parkiranju,
primjerice, ispod odbojnika ili
ispod vozila, nisu prikazani.
Nemojte voziti unatrag ili parkirati
vozilo koristeći samo kameru
okrenutu prema natrag.
Prije vožnje, uvijek provjerite
okruženje vozila.

Vožnja i rukovanje169AktiviranjeKamera okrenuta prema natrag
automatski se uključuje kada je
odabran stupanj prijenosa unazad.
Funkcionalnost
Kamera je ugrađena u ručku vrata
prtljažnika i ima vidni kut od 130°.
Zbog visokog položaja kamere vidi se
i stražnji odbojnik što označava
položaj.
Područje koje kamera prikazuje je
ograničeno. Udaljenost od predmeta
prikazanog na zaslonu različita je od
stvarne udaljenosti.
Linije za navođenje
Dinamičke linije za navođenje su
vodoravne crte, projicirane na sliku u
intervalima od 1 m, koje definiraju
udaljenost do prikazanih predmeta.Putanja vozila prikazuje se sukladno
kutu zakreta upravljača.
Simboli upozorenja
Simboli upozorenja obilježeni su
trokutima 9 na slici i pokazuju
zapreke koje su otkrili stražnji
osjetnici napredne pomoći pri
parkiranju.
Dodatno, 9 se pojavljuje na
najgornjem retku info zaslona, s
upozorenjem da provjerite okolinu
vozila.

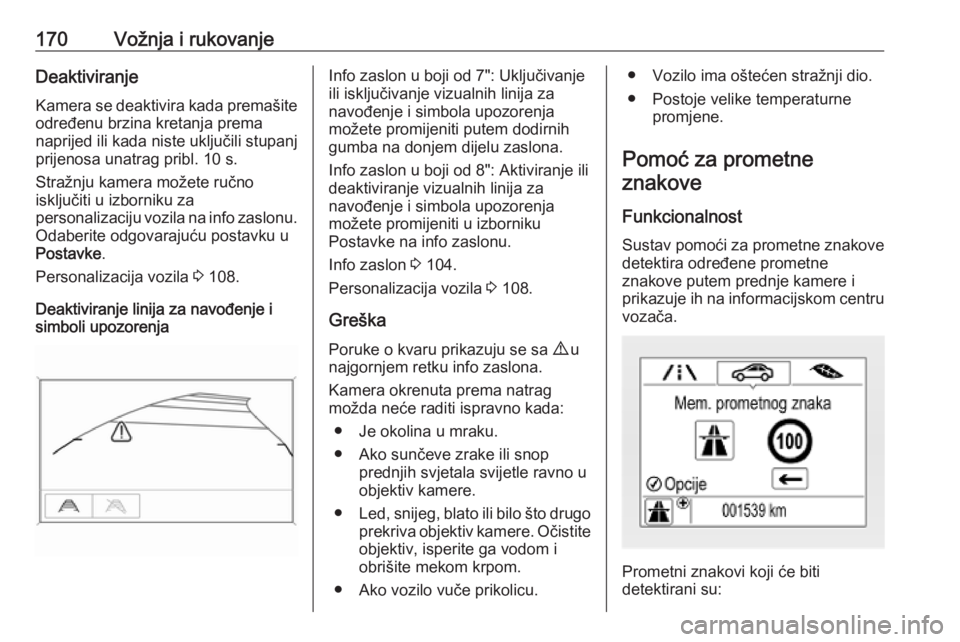

170Vožnja i rukovanjeDeaktiviranjeKamera se deaktivira kada premašiteodređenu brzina kretanja prema
naprijed ili kada niste uključili stupanj
prijenosa unatrag pribl. 10 s.
Stražnju kamera možete ručno
isključiti u izborniku za
personalizaciju vozila na info zaslonu.
Odaberite odgovarajuću postavku u Postavke .
Personalizacija vozila 3 108.
Deaktiviranje linija za navođenje i
simboli upozorenjaInfo zaslon u boji od 7": Uključivanje
ili isključivanje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti putem dodirnih
gumba na donjem dijelu zaslona.
Info zaslon u boji od 8": Aktiviranje ili
deaktiviranje vizualnih linija za
navođenje i simbola upozorenja
možete promijeniti u izborniku
Postavke na info zaslonu.
Info zaslon 3 104.
Personalizacija vozila 3 108.
Greška Poruke o kvaru prikazuju se sa 9 u
najgornjem retku info zaslona.
Kamera okrenuta prema natrag
možda neće raditi ispravno kada:
● Je okolina u mraku.
● Ako sunčeve zrake ili snop prednjih svjetala svijetle ravno u
objektiv kamere.
● Led, snijeg, blato ili bilo što drugo
prekriva objektiv kamere. Očistite objektiv, isperite ga vodom i
obrišite mekom krpom.
● Ako vozilo vuče prikolicu.● Vozilo ima oštećen stražnji dio.
● Postoje velike temperaturne promjene.
Pomoć za prometne
znakove
Funkcionalnost Sustav pomoći za prometne znakove
detektira određene prometne
znakove putem prednje kamere i
prikazuje ih na informacijskom centru
vozača.
Prometni znakovi koji će biti
detektirani su:

Vožnja i rukovanje171Znakovi ograničenja i zabrane
prolaska ● ograničenje brzine
● zabranjeno pretjecanje
● prestanak ograničenja brzine
● prestanak zabrane pretjecanjaZnakovi na cesti
Početak i kraj:
● gradske regije (određene zemlje)
● autoceste
● glavne ceste
● ceste sa zabranjenim prometomDodatni znakovi ● dodatna objašnjenja za prometne znakove
● ograničenje za vuču prikolice
● ograničenja vučenja
● upozorenje o mokrom kolniku ● upozorenje o ledu na cesti
● strelice za pokazivanje smjera
Znakovi ograničenja brzine prikazuju
se na informacijskom centru za
vozača sve do otkrivanja narednog
znaka ograničenja brzine ili do kraja
ograničenja brzine ili isteka vremena.
Moguće su kombinacije višestrukih
znakova na zaslonu.
Uskličnik u okviru označava da je
otkriven dodatni znak kojega sustav
ne može jasno prepoznati.
Sustav radi bez gubitka učinkovitosti
do brzine od 200 km/h, ovisno o
uvjetima rasvjete. Po noći je sustav
aktivan do brzine od 160 km/h.
Označavanje na zaslonu
Informacija o trenutno važećim
prometnim znakovima dostupna je na
određenoj stranici pomoći za
prometne znakove u informacijskom
centru vozača.
Osim toga, trenutno važeće
ograničenje brzine neprekidno je
prikazano u donjem retku
informacijskog centra vozača. U
slučaju da je dostupno ograničenje
brzine s dodatkom, na tom području
prikazuje se simbol +.

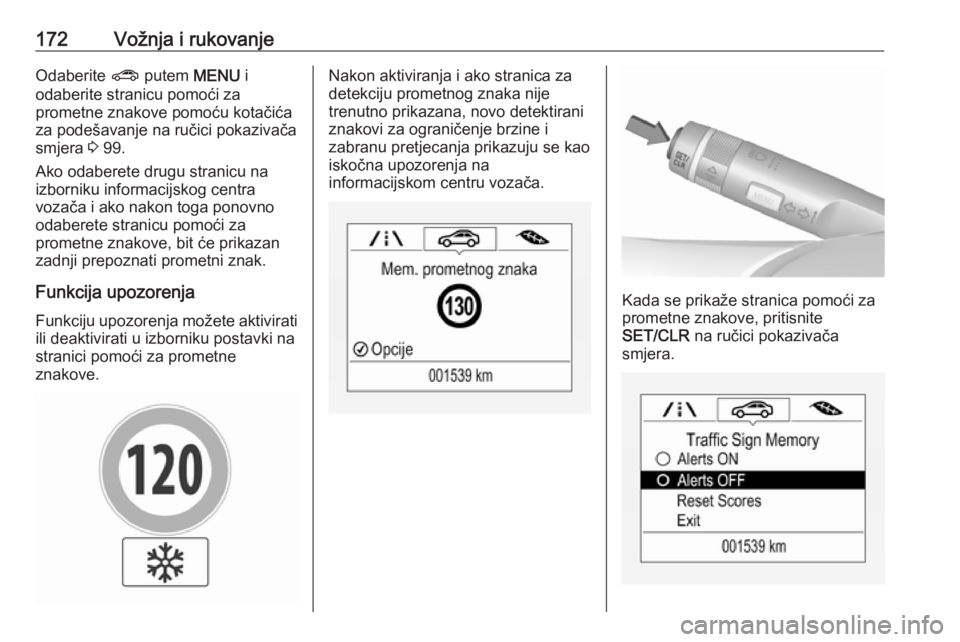

172Vožnja i rukovanjeOdaberite ? putem MENU i
odaberite stranicu pomoći za
prometne znakove pomoću kotačića
za podešavanje na ručici pokazivača
smjera 3 99.
Ako odaberete drugu stranicu na
izborniku informacijskog centra
vozača i ako nakon toga ponovno
odaberete stranicu pomoći za
prometne znakove, bit će prikazan
zadnji prepoznati prometni znak.
Funkcija upozorenjaFunkciju upozorenja možete aktivirati
ili deaktivirati u izborniku postavki na
stranici pomoći za prometne
znakove.Nakon aktiviranja i ako stranica za
detekciju prometnog znaka nije
trenutno prikazana, novo detektirani
znakovi za ograničenje brzine i
zabranu pretjecanja prikazuju se kao
iskočna upozorenja na
informacijskom centru vozača.
Kada se prikaže stranica pomoći za
prometne znakove, pritisnite
SET/CLR na ručici pokazivača
smjera.

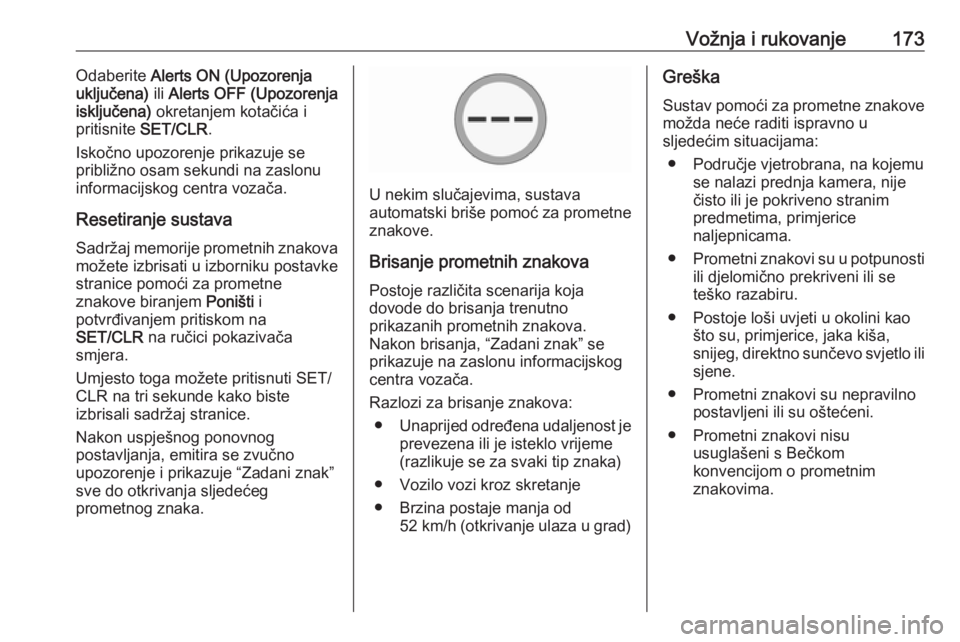

Vožnja i rukovanje173Odaberite Alerts ON (Upozorenja
uključena) ili Alerts OFF (Upozorenja
isključena) okretanjem kotačića i
pritisnite SET/CLR .
Iskočno upozorenje prikazuje se
približno osam sekundi na zaslonu
informacijskog centra vozača.
Resetiranje sustava
Sadržaj memorije prometnih znakova
možete izbrisati u izborniku postavke
stranice pomoći za prometne
znakove biranjem Poništi i
potvrđivanjem pritiskom na
SET/CLR na ručici pokazivača
smjera.
Umjesto toga možete pritisnuti SET/ CLR na tri sekunde kako biste
izbrisali sadržaj stranice.
Nakon uspješnog ponovnog
postavljanja, emitira se zvučno
upozorenje i prikazuje “Zadani znak”
sve do otkrivanja sljedećeg
prometnog znaka.
U nekim slučajevima, sustava
automatski briše pomoć za prometne
znakove.
Brisanje prometnih znakova
Postoje različita scenarija koja
dovode do brisanja trenutno
prikazanih prometnih znakova.
Nakon brisanja, “Zadani znak” se
prikazuje na zaslonu informacijskog
centra vozača.
Razlozi za brisanje znakova: ● Unaprijed određena udaljenost je
prevezena ili je isteklo vrijeme
(razlikuje se za svaki tip znaka)
● Vozilo vozi kroz skretanje
● Brzina postaje manja od 52 km/h (otkrivanje ulaza u grad)
Greška
Sustav pomoći za prometne znakove možda neće raditi ispravno u
sljedećim situacijama:
● Područje vjetrobrana, na kojemu se nalazi prednja kamera, nije
čisto ili je pokriveno stranim
predmetima, primjerice
naljepnicama.
● Prometni znakovi su u potpunosti
ili djelomično prekriveni ili se
teško razabiru.
● Postoje loši uvjeti u okolini kao što su, primjerice, jaka kiša,
snijeg, direktno sunčevo svjetlo ili
sjene.
● Prometni znakovi su nepravilno postavljeni ili su oštećeni.
● Prometni znakovi nisu usuglašeni s Bečkom
konvencijom o prometnim
znakovima.

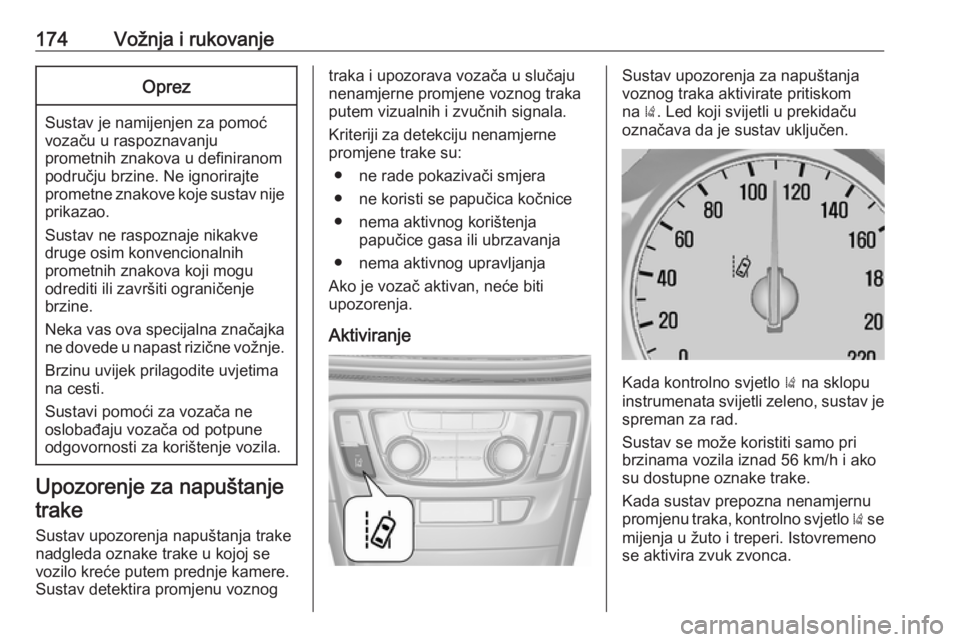

174Vožnja i rukovanjeOprez
Sustav je namijenjen za pomoć
vozaču u raspoznavanju
prometnih znakova u definiranom
području brzine. Ne ignorirajte
prometne znakove koje sustav nije prikazao.
Sustav ne raspoznaje nikakve
druge osim konvencionalnih
prometnih znakova koji mogu
odrediti ili završiti ograničenje
brzine.
Neka vas ova specijalna značajka
ne dovede u napast rizične vožnje.
Brzinu uvijek prilagodite uvjetima
na cesti.
Sustavi pomoći za vozača ne
oslobađaju vozača od potpune
odgovornosti za korištenje vozila.
Upozorenje za napuštanje
trake
Sustav upozorenja napuštanja trake
nadgleda oznake trake u kojoj se
vozilo kreće putem prednje kamere.
Sustav detektira promjenu voznog
traka i upozorava vozača u slučaju
nenamjerne promjene voznog traka
putem vizualnih i zvučnih signala.
Kriteriji za detekciju nenamjerne
promjene trake su:
● ne rade pokazivači smjera
● ne koristi se papučica kočnice
● nema aktivnog korištenja papučice gasa ili ubrzavanja
● nema aktivnog upravljanja
Ako je vozač aktivan, neće biti
upozorenja.
AktiviranjeSustav upozorenja za napuštanja
voznog traka aktivirate pritiskom
na ). Led koji svijetli u prekidaču
označava da je sustav uključen.
Kada kontrolno svjetlo ) na sklopu
instrumenata svijetli zeleno, sustav je spreman za rad.
Sustav se može koristiti samo pri
brzinama vozila iznad 56 km/h i ako
su dostupne oznake trake.
Kada sustav prepozna nenamjernu
promjenu traka, kontrolno svjetlo ) se
mijenja u žuto i treperi. Istovremeno
se aktivira zvuk zvonca.
