Conservação do veículo295
2. Desenroscar a porca de fixaçãode plástico à mão.
3. Extrair cuidadosamente o grupoóptico das reentrâncias. Ter o
cuidado de manter a conduta do
cabo na devida posição.
4. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.
Luz de nevoeiro traseira ( 1)
Luz de marcha atrás ( 2)
5. Separar a lâmpada do casquilho e substituir a lâmpada.
Luz traseira de nevoeiro

296Conservação do veículoLuz de marcha-atrás
6. Inserir o casquilho da lâmpada no
grupo ótico traseiro. Montar o
grupo ótico na porta da bagageira
e apertar os parafusos pelo lado
de dentro. Fixar a cobertura.
Sports Tourer, Country Tourer
Montagem de luzes na carroçaria
1. Abrir as coberturas com uma chave de parafusos. Desapertar e
retirar ambos os parafusos.
2. Extrair cuidadosamente o grupo ótico traseiro da reentrância e
remover. Ter o cuidado de manter
a conduta do cabo na devida
posição.
3. Rodar o casquilho da lâmpada do
indicador de mudança de direção
para a esquerda e removê-lo do
grupo ótico.
4. Separar a lâmpada do casquilho e substituir a lâmpada do
indicador de mudança de direção.
5. Fixar o casquilho da lâmpada ao grupo ótico.
6. Fixar o grupo ótico à carroçaria do
veículo e apertar os parafusos.
Fechar as coberturas.

Conservação do veículo297Montagem de luzes na porta da
bagageira
1. Soltar a cobertura na bagageira e
removê-la.
2. Desenroscar a porca de fixação de plástico à mão.
3. Extrair cuidadosamente o grupo óptico das reentrâncias. Ter o
cuidado de manter a conduta do
cabo na devida posição.
4. Rodar o casquilho da lâmpada para a esquerda e removê-lo do
grupo ótico.
Luz de nevoeiro traseira ( 1)
Luz de marcha atrás ( 2)
5. Separar a lâmpada do casquilho e substituir a lâmpada.

298Conservação do veículo
Luz traseira de nevoeiro
Luz de marcha-atrás
6. Inserir o casquilho da lâmpada no
grupo ótico traseiro. Montar o
grupo ótico na porta da bagageira
e apertar os parafusos pelo lado
de dentro. Fixar a cobertura.
Luzes indicadores de mudança de direçãolaterais
Para substituir a lâmpada, retire o
respectivo alojamento:
1. Deslizar a lâmpada para o respectivo lado esquerdo eremover com a extremidade
direita.
2. Rodar o casquilho da lâmpada no
sentido contrário dos ponteiros do relógio e remover do alojamento.
3. Retirar a lâmpada do casquilho e substituí-la.

Conservação do veículo2994. Inserir o suporte da lâmpada erodar para a direita.
5. Inserir a extremidade esquerda da lâmpada, deslizar para a
esquerda e inserir a extremidade
direita.
Luz da chapa de matrícula A luz da chapa de matrícula contém
LED, que não podem ser
substituídos. Em caso de LED
defeituosos, mandar substituí-los
numa oficina.
Luzes do habitáculo Luz de cortesia, luzes de leitura
Substituir as lâmpadas numa oficina.
Luz da bagageira Substituir as lâmpadas numa oficina.
Iluminação do painel deinstrumentos
Substituir as lâmpadas numa oficina.Instalação elétrica
Fusíveis Os dados do fusível de substituição
devem coincidir com os dados do
fusível avariado.
Existem três caixas de fusíveis no
veículo:
● compartimento do motor
● painel de instrumentos
Antes de se substituir um fusível,
desligar o respectivo interruptor e a ignição.
Um fusível fundido terá um fio
derretido.Atenção
Não substituir o fusível até ter sido corrigida a causa da avaria.
Algumas funções são protegidas por
vários fusíveis.
Podem também existir fusíveis sem
função atribuída.
Extractor de fusíveis
Um extractor de fusíveis poderá
encontrar-se na caixa de fusíveis no
compartimento do motor.

300Conservação do veículo

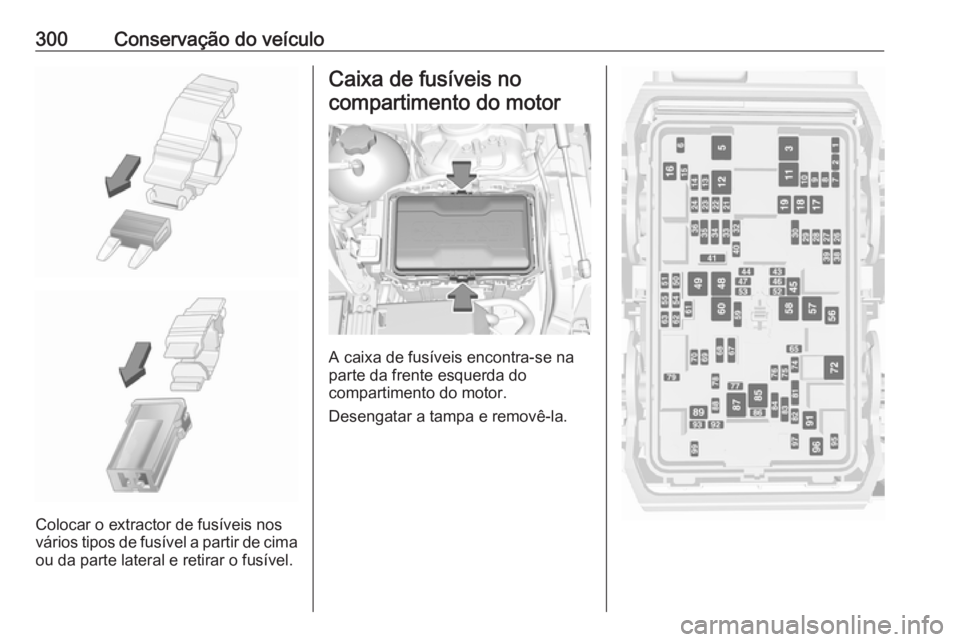

Colocar o extractor de fusíveis nos
vários tipos de fusível a partir de cima
ou da parte lateral e retirar o fusível.
Caixa de fusíveis no
compartimento do motor
A caixa de fusíveis encontra-se na
parte da frente esquerda do
compartimento do motor.
Desengatar a tampa e removê-la.

Conservação do veículo301N.ºCircuito1–2–3ABS4–5–6Porta da bagageira7Luzes de nevoeiro8Módulo de memória9Pára-brisas aquecido10Apoio lombar dos bancos11Bateria CC/CC12Óculo traseiro com desemba‐
ciador13Espelho retrovisor aquecido14–15–16Limpa-vidros dianteiro17Banco elétrico, passageiroN.ºCircuito18Persiana19Banco elétrico, condutor20–21Tecto de abrir22Limpa-vidros traseiro/Airbag23Iluminação dianteira adaptável24–25–26Módulo de controlo da caixa de
velocidades27Ignição/Painel de instrumentos28–29Câmara traseira/Grelha de
ventilação30Luz de aviso de avaria/Atrelado31–32CâmaraN.ºCircuito33Aquecimento dos bancos dian‐
teiros34Aquecimento dos bancos
traseiros35Amortecimento/Tração integral36Sistema de combustível37–38–39–40Bloqueio do volante41–42–43Volante aquecido44Regulação do alcance dos faróis45–46Módulo de controlo do motor47–

302Conservação do veículoN.ºCircuito48Conversor CC/CC/Grelha de
ventilação/E-Boost49Módulo de comando das portas
traseiras50–51–52–53–54–55–56Motor de arranque57–58–59Farol esquerdo (LED)60Ventoinha de arrefecimento61–62–63–N.ºCircuito64–65Controlo da climatização66–67–68–69Luz de máximo direita (halo‐
géneo)/Farol direito (LED)70Máximos lado esquerdo (Halo‐
géneo)71–72Motor de arranque73–74Módulo de controlo da caixa de
velocidades75Módulo de controlo do motor76Sistema de redução de gases de escape77–78BuzinaN.ºCircuito79Sistema de lavagem80–81Módulo de controlo do motor82–83Bobina da ignição84Bobina da ignição85Bloco motopropulsor86–87Aquecimento do combustível
diesel88Válvula de ar89–90–91–92After boil pump93Sistema de chave electrónica94–
