2019 OPEL GRANDLAND X Manuel d'utilisation (in French)

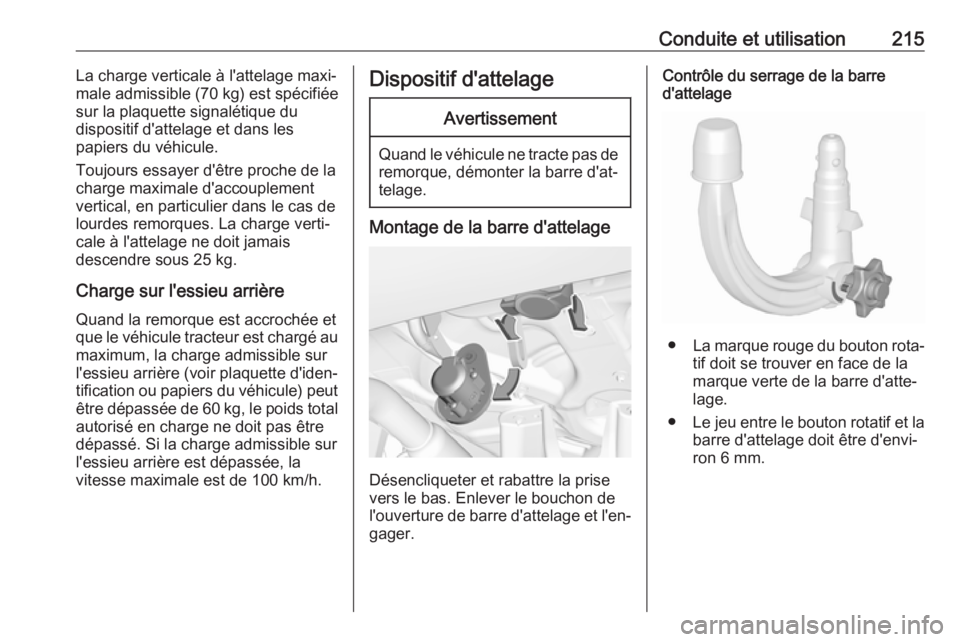

Conduite et utilisation215La charge verticale à l'attelage maxi‐
male admissible (70 kg) est spécifiée
sur la plaquette signalétique du
dispositif d'attelage et dans les
papiers du véhicule.
Toujours essayer d'être proche de la
charge maximale d'accouplement
vertical, en particulier dans le cas de
lourdes remorques. La charge verti‐
cale à l'attelage ne doit jamais
descendre sous 25 kg.
Charge sur l'essieu arrière
Quand la remorque est accrochée et
que le véhicule tracteur est chargé au maximum, la charge admissible sur
l'essieu arrière (voir plaquette d'iden‐
tification ou papiers du véhicule) peut être dépassée de 60 kg, le poids total
autorisé en charge ne doit pas être
dépassé. Si la charge admissible sur
l'essieu arrière est dépassée, la
vitesse maximale est de 100 km/h.Dispositif d'attelageAvertissement
Quand le véhicule ne tracte pas de remorque, démonter la barre d'at‐
telage.
Montage de la barre d'attelage
Désencliqueter et rabattre la prise
vers le bas. Enlever le bouchon de
l'ouverture de barre d'attelage et l'en‐ gager.
Contrôle du serrage de la barre
d'attelage
● La marque rouge du bouton rota‐
tif doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Le jeu entre le bouton rotatif et la
barre d'attelage doit être d'envi‐
ron 6 mm.

216Conduite et utilisation
● Extraire le couvercle du verroude bouton rotatif et vérifier si le
bouton rotatif est verrouillé. Si le
bouton rotatif ne peut pas être
tourné, cela indique qu'il est
verrouillé.
Sinon, la barre d'attelage doit être
serrée avant d'être insérée :
● Déverrouiller la barre d'attelage en tournant la clé en position c.● Sortir le bouton rotatif et tourner
à fond dans le sens horaire.
Insertion de la barre d'attelage
Insérer la barre d'attelage serrée
dans le logement et pousser ferme‐
ment vers le haut jusqu'au déclic
audible.
La poignée rotative revient automati‐ quement en position initiale et repose
sans jeu contre la barre d'attelage.9 Attention
Ne pas toucher la poignée rotative
lors de l'insertion.
Verrouiller la barre d'attelage en tour‐
nant la clé en position e. Enlever la clé
et fermer le volet de protection.

Conduite et utilisation217Œillet pour câble de rupture
d'attelage
Attacher le câble de rupture d'atte‐
lage à l'œillet.
Contrôler que la barre d'attelage est
montée correctement
● La marque verte du bouton rotatif
doit se trouver en face de la
marque verte de la barre d'atte‐
lage.
● Il ne doit pas y avoir de jeu entre la poignée rotative et la barre
d'attelage.
● La barre d'attelage doit être engagée fermement dans le
logement.
● La barre d'attelage doit être verrouillée et la clé doit être reti‐
rée.9 Attention
L'utilisation d'une remorque est
uniquement autorisée quand la
barre d'attelage est correctement
montée. Si la barre d'attelage n'est
pas engagée correctement, pren‐
dre contact avec un atelier.
Démontage de la barre d'attelage
Ouvrir le volet de protection et tourner
la clé en position c pour déverrouiller
la barre d'attelage.
Sortir la poignée rotative et tourner à fond dans le sens horaire. Tirer la
barre d'attelage vers le bas pour la
sortir.
Insérer le bouchon dans l'ouverture.
Relever la prise.
Programme de stabilité de la remorque
Si le système détecte un fort mouve‐
ment de lacet, la puissance du moteur
est réduite et l'attelage est freiné de
manière déterminée jusqu'à la dispa‐
rition du lacet. Quand le système est
en action, garder le volant aussi
immobile que possible.
Le programme de stabilité de la
remorque est une fonction de l'Elec‐
tronic Stability Control 3 166.

218Soins du véhiculeSoins du véhiculeInformations générales..............219
Accessoires et modifications du véhicule .................................. 219
Stockage du véhicule ..............219
Reprise des véhicules hors d'usage ................................... 220
Contrôles du véhicule ................220
Exécution du travail .................220
Capot ....................................... 221
Huile moteur ............................ 221
Liquide de refroidissement du moteur .................................... 222
Liquide de lave-glace ..............223
Freins ...................................... 223
Liquide de frein ........................224
Batterie du véhicule .................224
Purge du système d'alimentation en gazole
(diesel) .................................... 225
Remplacement des balais d'essuie-glace ........................ 226
Remplacement des ampoules ...227
Phares halogènes ...................227
Phares à DEL .......................... 229
Phares antibrouillard ...............229Feux arrière ............................. 229
Feux de direction latéraux .......232
Éclairage de plaque d'immatriculation ....................233
Éclairage intérieur ...................233
Circuit électrique ........................233
Fusibles ................................... 233
Boîte à fusibles du compartiment moteur .............234
Boîte à fusibles du tableau de bord ........................................ 235
Outillage du véhicule .................237
Outillage .................................. 237
Jantes et pneus ......................... 238
Pneus d'hiver ........................... 238
Désignations des pneus ..........239
Pression des pneus .................239
Système de détection de dégonflage des pneus ............240
Profondeur de sculptures ........242
Changement de taille de pneus et de jantes ............................. 242
Enjoliveurs ............................... 242
Chaînes à neige ......................243
Kit de réparation des pneus ....243
Changement d'une roue ..........246
Roue de secours .....................248
Démarrage par câbles auxiliai‐
res .............................................. 252Remorquage.............................. 254
Remorquage du véhicule ........254
Remorquage d'un autre véhicule .................................. 255
Soins extérieurs et intérieurs .....256
Entretien extérieur ...................256
Entretien intérieur ....................258

Soins du véhicule219Informations générales
Accessoires et modifications du véhicule
Nous vous recommandons d'utiliser
les pièces et accessoires d'origine et
les pièces homologuées par l'usine correspondant spécifiquement àvotre type de véhicule. Nous ne
pouvons porter aucun jugement sur la
fiabilité d'autres pièces, même si un
agrément officiel ou autre devait
exister, et nous ne pouvons pas non
plus en répondre.
Toute modification, conversion ou
autres changements apportés aux
spécifications standard du véhicule (y
compris, mais sans s'y limiter, des
modifications de logiciel, des modifi‐
cations des unités de commande
électroniques) peuvent invalider la
garantie proposée par Opel. En outre, de telles modifications peuvent avoir
un impact sur les systèmes d'aide à la
conduite, la consommation de carbu‐
rant, les émissions de CO 2 et les
autres émissions du véhicule, ce qui
peut rendre le véhicule non conformeà l'homologation et remettre en ques‐ tion la validité de l'enregistrement du
véhicule.Avertissement
Les bavettes garde-boue peuvent
être endommagées lors du trans‐
port du véhicule sur un train ou sur une dépanneuse.
Caches de protection par temps
froid
Afin d'éviter l'accumulation de neige sur le ventilateur de refroidissement
du radiateur, il est recommandé d'ins‐ taller des caches de protection
amovibles.
Les couvercles de protection doivent
être posés dans un atelier.
Avertissement
Les caches de protection doivent
être enlevés dans l'une des situ‐
ations suivantes :
● La température ambiante dépasse 10 °C.
● Lorsque le véhicule est remor‐ qué.
● Le véhicule est conduit à des vitesses supérieures à 120 km/
h.
Stockage du véhicule
Stockage pendant une période
prolongée
Si le véhicule doit être stocké pendant plusieurs mois :
● Laver et lustrer le véhicule.
● Faire vérifier la protection à la cire dans le compartiment moteur
et sur le soubassement.
● Nettoyer et protéger les joints d'étanchéité en caoutchouc.
● Faire le plein de carburant.
● Remplacer l'huile moteur.
● Vider le réservoir de liquide de lave-glace.

220Soins du véhicule● Vérifier la protection antigel etanticorrosion du liquide de refroi‐dissement.
● Régler la pression de gonflage des pneus à la valeur pour la
pleine charge.
● Garer le véhicule dans un local sec et bien ventilé. Engager la
1ère ou la marche arrière ou
placer le levier sélecteur sur P.
Empêcher tout déplacement du
véhicule grâce à des cales.
● Ne pas serrer le frein de station‐ nement.
● Ouvrir le capot, fermer toutes les
portes et verrouiller le véhicule.
● Débrancher la cosse de la borne négative de la batterie du
véhicule. Noter que l'ensemble
des systèmes ne fonctionne plus
(l'alarme antivol, par exemple).Remise en service
Quand le véhicule est remis en circu‐ lation :
● Rebrancher la borne négative de
la batterie. Initialiser les lève-
vitres électriques 3 40.
● Vérifier la pression des pneus.
● Remplir le réservoir de lave- glace.
● Vérifier le niveau d'huile du moteur.
● Contrôler le niveau de liquide de refroidissement.
● Le cas échéant, poser la plaque d'immatriculation.
Reprise des véhicules hors d'usage
Vous trouverez des informations sur
la reprise des véhicules hors d'usage
et leur recyclage sur notre site, lors‐
que cela est exigé par la loi. Ne
confier ce travail qu'à un centre de
recyclage agréé.Contrôles du véhicule
Exécution du travail9 Attention
N'effectuer des contrôles dans le
compartiment moteur que lorsque le contact est coupé.
Le ventilateur de refroidissement
peut également fonctionner lors‐
que le contact est coupé.

Soins du véhicule2219Danger
Le système d'allumage utilise une
tension extrêmement élevée. Ne
pas toucher.
Capot
Ouverture
Ouvrir la porte du conducteur.
Tirer le levier de déverrouillage et le
ramener dans sa position de départ.
Pousser le verrou de sécurité vers le
haut et ouvrir le capot moteur.
Attacher la béquille du capot.
Fermeture
Avant de refermer le capot, enfoncer
la béquille dans son support.
Abaisser le capot et le laisser tomber
dans le verrou depuis une faible
hauteur (20-25 cm). Vérifier le
verrouillage.Avertissement
Ne pas enfoncer le capot dans la
serrure pour éviter les bosses.
Huile moteur
Vérifier manuellement le niveau
d'huile moteur à intervalle régulier afin d'éviter d'endommager le moteur.
Veiller à ce que l'huile utilisée
respecte les valeurs spécifiées.
Fluides et lubrifiants recommandés
3 264.
La consommation maximale d'huile
moteur est de 0,6 l par 1 000 km.

222Soins du véhiculeContrôle à effectuer uniquement lors‐que le véhicule est à l'horizontale. Le
moteur doit avoir atteint sa tempéra‐
ture de fonctionnement et être arrêté
depuis au moins 5 min.
Extraire la jauge de niveau d'huile,
l'essuyer, la réinsérer complètement,
l'extraire à nouveau et lire le niveau
d'huile moteur.
Lorsque le niveau d'huile moteur est
descendu sous le repère MIN, faire
l'appoint d'huile moteur.
En fonction du moteur, différentes
jauges d'huile sont utilisées.
Nous vous recommandons d'utiliser
la même qualité d'huile moteur que
celle utilisée lors de la dernière
vidange.
Le niveau d'huile moteur ne doit pas
dépasser le repère MAX de la jauge.
Avertissement
Un excès d'huile moteur doit être
vidangé ou aspiré. Si l'huile
dépasse le niveau maximum, ne
pas faire démarrer le véhicule et
s'adresser à un atelier.
Capacités de remplissage 3 276.
Remettre le bouchon droit et le serrer.
Liquide de refroidissement du moteur
Le liquide de refroidissement rempli à
l'usine offre une protection contre le
gel allant jusqu'à environ -37°C.Avertissement
N'employer que du produit antigel
homologué.
Liquide de refroidissement et antigel 3 264.
Niveau de liquide de
refroidissement
Avertissement
Un niveau insuffisant de liquide de refroidissement peut provoquer
des dommages au moteur.
