Araç bakımı2554. Ampulü ampul tutucusundançekin ve değiştirin.
5. Ampul tutucuyu lamba gövdesine yerleştirin ve saat yönünde
çevirin.
6. Lambayı tampona takın ve yerine oturtun.
Bazı versiyonlarda LED plaka
lambaları bulunur. LED'lerin
arızalanması durumda bir serviste
değiştirin.
İç lambalar
İç aydınlatma lambası, Okuma
lambaları
Lamba değişimini sadece bir servise
yaptırın.
Bagaj bölümü aydınlatması Lamba değişimini sadece bir servise
yaptırın.
Gösterge panosu aydınlatması
Lamba değişimini sadece bir servise
yaptırın.Elektronik sistem

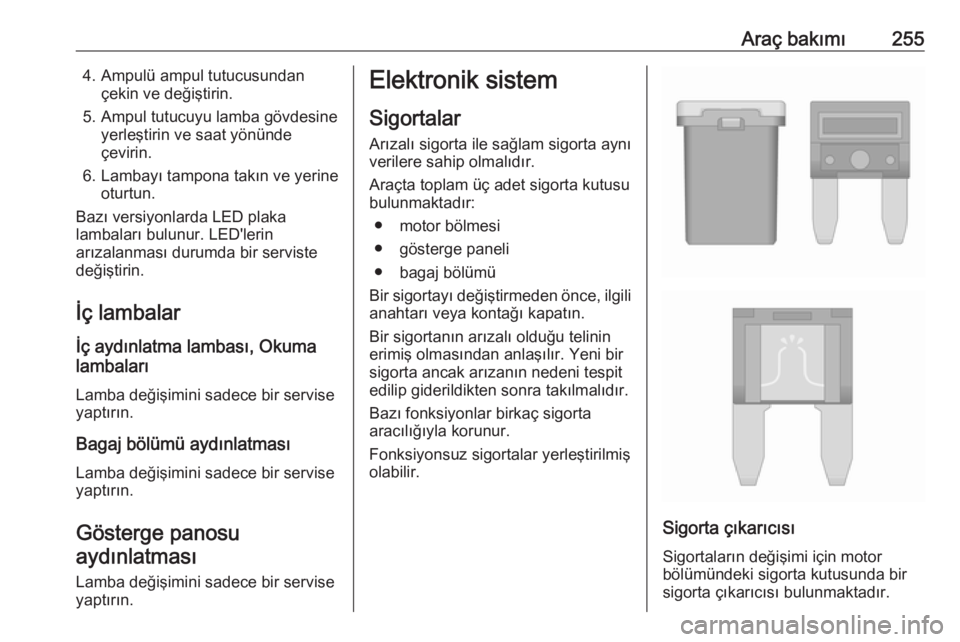

Sigortalar
Arızalı sigorta ile sağlam sigorta aynı
verilere sahip olmalıdır.
Araçta toplam üç adet sigorta kutusu bulunmaktadır:
● motor bölmesi
● gösterge paneli
● bagaj bölümü
Bir sigortayı değiştirmeden önce, ilgili anahtarı veya kontağı kapatın.
Bir sigortanın arızalı olduğu telinin
erimiş olmasından anlaşılır. Yeni bir
sigorta ancak arızanın nedeni tespit
edilip giderildikten sonra takılmalıdır.
Bazı fonksiyonlar birkaç sigorta
aracılığıyla korunur.
Fonksiyonsuz sigortalar yerleştirilmiş
olabilir.
Sigorta çıkarıcısı
Sigortaların değişimi için motor
bölümündeki sigorta kutusunda bir
sigorta çıkarıcısı bulunmaktadır.

256Araç bakımı
Sigorta çıkarıcısını üstten veya
yandan farklı modellerdeki sigortalara yerleştirin ve ilgili sigortayı dışarı
çıkarın.

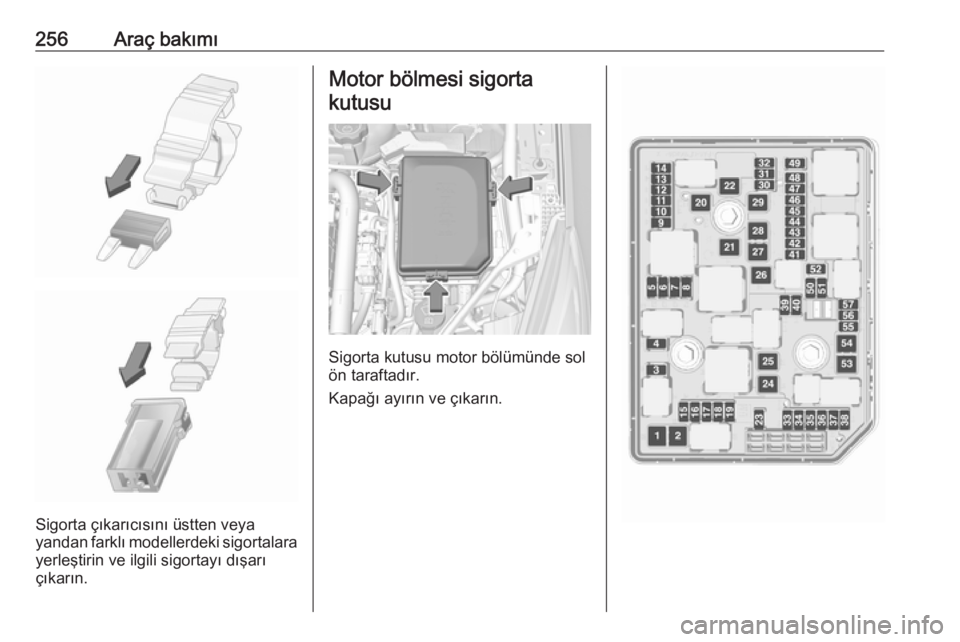

Motor bölmesi sigorta
kutusu
Sigorta kutusu motor bölümünde sol
ön taraftadır.
Kapağı ayırın ve çıkarın.

Araç bakımı257No.Akım devresi1Marş motoru2Marş motoru3Egzoz sensörü4Motor kontrol modülü5Motor işlevleri/Aeroshutter6Şanzıman kontrol modülü7Önden çarpışma alarmı / Ayar‐
lanabilir Hız Sabitleyici8Motor kontrol modülü9Klima Sistemi10Dizel egzoz sistemi11Arka kapak kilitleme sistemi,
Şanzıman12Koltuk bel masajı13Kaynama sonrası pompası14Dizel egzoz sistemi15Egzoz sensörü16Yakıt enjeksiyonuNo.Akım devresi17Yakıt enjeksiyonu18Dizel egzoz sistemi19Dizel egzoz sistemi20–21–22ABS23Ön cam ve arka cam için fıskiye
sistemi24Far Yıkayıcı25Dizel yakıt ısırtıcısı26Şanzıman kontrol modülü27Elektrikli arka kapak modülü28–29Isıtmalı arka cam30Ayna buz çözme31Hırsızlık uyarı modülüNo.Akım devresi32DC transformatörü/LED ekran/ Elektrikli ısıtıcı/Klima sistemi/
Kızdırma bujisi kontrolörü33Hırsızlık uyarı modülü klaksonu34Korna35Bagaj bölümündeki aksesuar
prizi36Sağ uzun hüzme (Halojen)/Sağ
kısa hüzme (LED)37Sol uzun huzmeli far (Halojen)38LED ön far/Otomatik far seviye
ayarlaması39Ön sis farı40Orta Geçit Modülü41Yakıtta su var sensörü/Su
pompası42Manuel far seviye ayarlaması43Yakıt pompası44Arka görüş kamerası/İç dikiz
aynası/Römork modülü

258Araç bakımıNo.Akım devresi45LED ön far sol/Otomatik far
seviye ayarlaması sol46Göstergeler47Direksiyon kolonu kilidi48Arka cam sileceği49Dış dikiz aynası50LED ön far sağ/Otomatik far
seviye ayarlaması sağ51Sol kısa hüzmeli far (LED)52Motor kontrol modülü/
Şanzıman kontrol modülü53Dizel egzoz sistemi54Ön cam silecekleri55Arka koltuk sırtlığının elektrikli
yatırılması56–57–Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Sigorta kutusu kapağı doğru şekilde
kapatılmadığında arıza meydana
gelebilir.

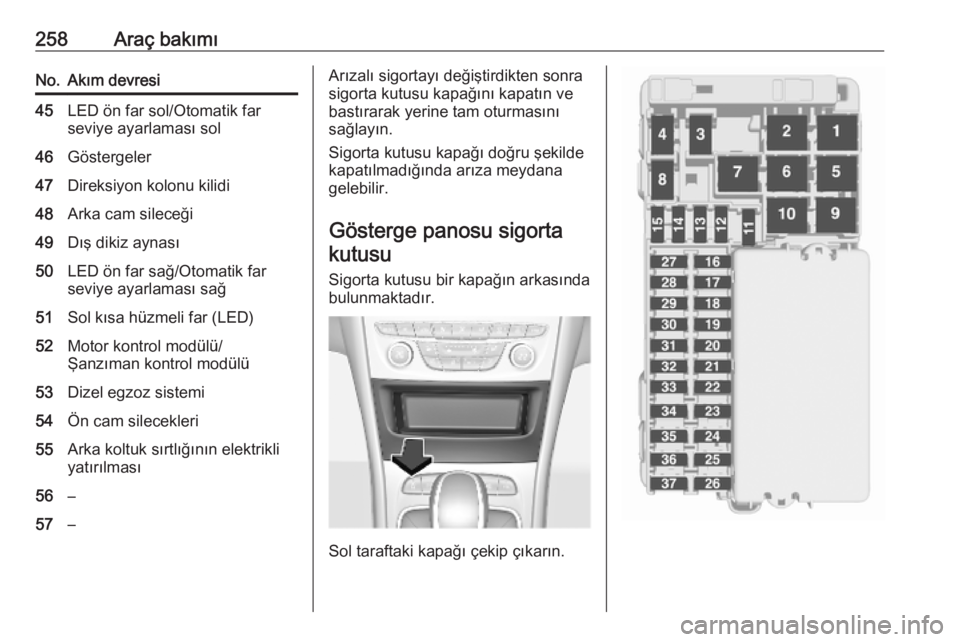

Gösterge panosu sigortakutusu
Sigorta kutusu bir kapağın arkasında bulunmaktadır.
Sol taraftaki kapağı çekip çıkarın.

Araç bakımı259No.Akım devresi1Arka koltuk ısıtması (sadece
alarm klaksonsuz araçlar için)2Klima sistemi, fan3Elektrik kumandalı koltuk
sürücü tarafı4Elektrik kumandalı koltuk yolcu
tarafı5–6Elektrikli cam ön7ABS8Isıtmalı direksiyon9Gövde kontrol modülü 810Elektrikli cam arka11Sürgülü açılır tavan (Sunroof)12Gövde kontrol modülü 413Koltuk ısıtması (sadece alarm
klaksonu olmayan araçlarda)14Yan ayna15Gövde kontrol modülü 1No.Akım devresi16Gövde kontrol modülü 717Gövde kontrol modülü 618Gövde kontrol modülü 319Veri hattı bağlantı parçası20Hava yastığı sistemi21Klima Sistemi22Merkezi kilit sistemi, bagaj
kapağı23Elektronik anahtar sistemi24Elektrik kumandalı koltuk hafıza
fonksiyonu25Hava yastığı sistemi direksiyon
simidi26Kontak anahtarı/Direksiyon
kolonu kilidi27Gövde kontrol modülü 228USB prizi29Çakmak / Aksesuar prizi ön30Vites koluNo.Akım devresi31Arka cam sileceği32Şanzıman kontrol modülü33Hırsızlık alarm sistemi/Siren34Park asistanı/Yan kör nokta
alarmı/Bilgi ve eğlence sistemi/
USB prizi35OnStar36Bilgi ekranı/Gösterge grubu/CD
çalar37Bilgi ve eğlence sistemi, radyo
Arızalı sigortaları değiştirdikten
sonra, sigorta kutusu kapağını
kapatın:
1. Sağ taraftaki kapağı uygulayın.

260Araç bakımı
2. Kapağın sol tarafını ileriye doğrukatlayın. Sabitleme kelepçesinin
resimde görüldüğü gibi yönlendirilmesine dikkat edin.
Bagaj bölmesi sigorta kutusu
Sigorta kutusu bagaj bölümünde sol
taraftaki kapağın arkasında bulunur.Koruyucuyu çıkarın.
Sigorta kutusu kapağını ayırın ve
çıkarın.

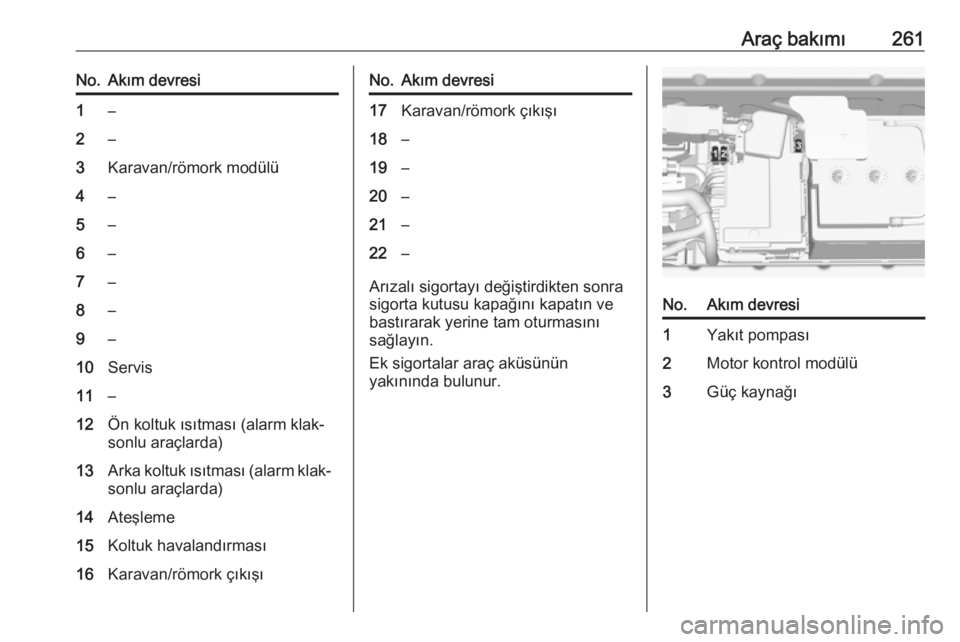

Araç bakımı261No.Akım devresi1–2–3Karavan/römork modülü4–5–6–7–8–9–10Servis11–12Ön koltuk ısıtması (alarm klak‐
sonlu araçlarda)13Arka koltuk ısıtması (alarm klak‐
sonlu araçlarda)14Ateşleme15Koltuk havalandırması16Karavan/römork çıkışıNo.Akım devresi17Karavan/römork çıkışı18–19–20–21–22–
Arızalı sigortayı değiştirdikten sonra
sigorta kutusu kapağını kapatın ve
bastırarak yerine tam oturmasını
sağlayın.
Ek sigortalar araç aküsünün
yakınında bulunur.
No.Akım devresi1Yakıt pompası2Motor kontrol modülü3Güç kaynağı

262Araç bakımıAraç takımlarıStepneli 5 kapılı hatchback
Bagaj bölümünün zemin kapağını
açın 3 83.
Hasarlı tekerleği tamir etmek için
gerekli kriko, çekme halkası, kayış ve gereken takımlar stepnenin altındaki
alet kutusunda bulunur. Stepne
3 274.
Stepneli Sports Tourer Bagaj bölümünün zemin kapağını
açın 3 83.
Kriko, çekme halkası ve aletler
stepnenin altındaki alet kutusunun
içinde bulunur. Stepne 3 274.
Stepnesiz 5 kapılı hatchback
Bagaj bölümünün sağ yan duvarı
içindeki kapağı açın.
Bazı aletler ve çekme halkası, lastik
onarım setiyle birlikte bir alet kutusu
içinde bulunur.
Stepnesiz Sports Tourer
Bagaj bölümünün sağ yanı içindeki
kapağı açın.
Aletler ve çekme halkası, lastik
onarım setiyle birlikte bir çanta içinde
bulunur.
