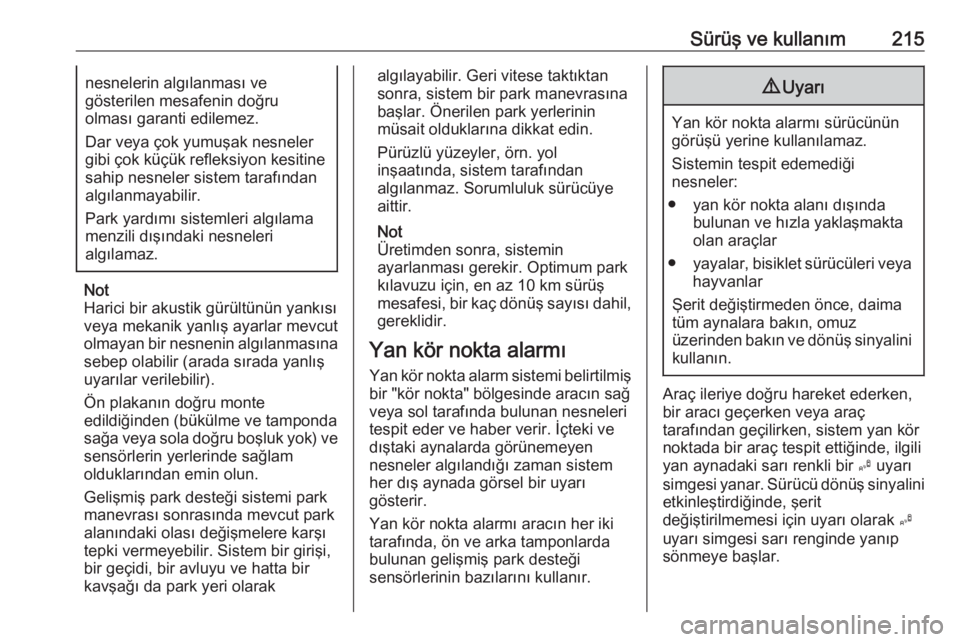

Sürüş ve kullanım215nesnelerin algılanması ve
gösterilen mesafenin doğru
olması garanti edilemez.
Dar veya çok yumuşak nesneler
gibi çok küçük refleksiyon kesitine
sahip nesneler sistem tarafından algılanmayabilir.
Park yardımı sistemleri algılama
menzili dışındaki nesneleri
algılamaz.
Not
Harici bir akustik gürültünün yankısı
veya mekanik yanlış ayarlar mevcut
olmayan bir nesnenin algılanmasına sebep olabilir (arada sırada yanlış
uyarılar verilebilir).
Ön plakanın doğru monte
edildiğinden (bükülme ve tamponda
sağa veya sola doğru boşluk yok) ve sensörlerin yerlerinde sağlam
olduklarından emin olun.
Gelişmiş park desteği sistemi park
manevrası sonrasında mevcut park
alanındaki olası değişmelere karşı
tepki vermeyebilir. Sistem bir girişi,
bir geçidi, bir avluyu ve hatta bir kavşağı da park yeri olarak
algılayabilir. Geri vitese taktıktan
sonra, sistem bir park manevrasına başlar. Önerilen park yerlerinin
müsait olduklarına dikkat edin.
Pürüzlü yüzeyler, örn. yol
inşaatında, sistem tarafından
algılanmaz. Sorumluluk sürücüye
aittir.
Not
Üretimden sonra, sistemin
ayarlanması gerekir. Optimum park
kılavuzu için, en az 10 km sürüş
mesafesi, bir kaç dönüş sayısı dahil,
gereklidir.
Yan kör nokta alarmı
Yan kör nokta alarm sistemi belirtilmiş bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.
Yan kör nokta alarmı aracın her iki tarafında, ön ve arka tamponlardabulunan gelişmiş park desteği
sensörlerinin bazılarını kullanır.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş sinyalini
kullanın.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada bir araç tespit ettiğinde, ilgili
yan aynadaki sarı renkli bir B uyarı
simgesi yanar. Sürücü dönüş sinyalini
etkinleştirdiğinde, şerit
değiştirilmemesi için uyarı olarak B
uyarı simgesi sarı renginde yanıp
sönmeye başlar.

216Sürüş ve kullanımNot
Sollayan araç sollanan araçtan en
az 10 km/saat daha hızlıysa, ilgili
yan aynalardaki uyarı sembolü B
yanmayabilir.
Yan kör nokta alarmı 10 km/saat ile 140 km/saat arasındaki hızlarda
etkindir. 140 km/saatten daha hızlı
sürüldüğünde sistem devre dışı kalır
ve bu durum her iki dış aynadaki B
uyarı sembollerinin yanması ile
gösterilir. Hızın tekrar azaltılması
uyarı sembollerini söndürecektir.
Sonra kör bölgede bir araç tespit
edilirse, uyarı sembolleri B normalde
olduğu gibi ilgili tarafta yanacaktır.
Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.
Sistem bilgi ekranındaki Bilgi ekranı üzerinden etkinleştirilip devre dışı
bırakılabilir. Araç ayarlarının
kişiselleştirilmesi 3 128.
Sistemin devre dışı kalması Sürücü Bilgi Sisteminde bir mesaj ile belirtilir.
Algılama bölgeleri
Algılama bölgeleri arka tamponda
başlar ve yakl. üç metre geriye ve
yanlara doğru uzanır. Bu bölgenin yerden yüksekliği yakl. yarım metreile iki metre arasındadır.
Araç römork çekiyorsa veya bir
bisiklet taşıyıcı takılıysa sistem devre
dışı bırakılır.
Yan kör nokta alarmı sabit nesneleri, ör. koruma rayları, direkler,
kaldırımlar, duvarlar ve kirişler gibi
gözardı edecek şekilde
tasarlanmıştır. Park eden araçlar
veya karşı yönden gelen araçlar
tespit edilmez.Arıza
Normal koşullar altında bazen yanlış
alarmlar verilebilir ve bu durum yaş
koşullar altında daha da fazlalaşabilir.
Arka tamponun sağ veya sol köşesi
çamur, pislik, kar, buz, sulu kar ile
kaplandığında veya şiddetli
yağmurlarda çalışmaz. Temizleme
talimatları 3 283.
Sistemde bir arıza olduğunda veya
sensörler geçici koşullardan ötürü
çalışmadığında, aynalardaki
semboller kalıcı olarak yanar ve
Sürücü Bilgi Sisteminde bir mesaj görüntülenir. Bir servise başvurun.

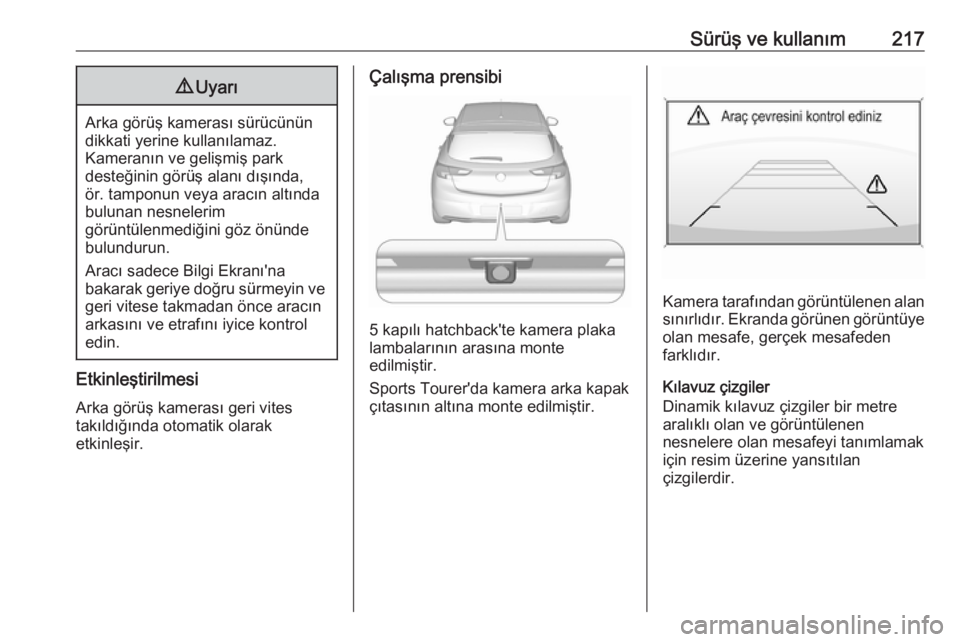

Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü renkli bilgi
ekranında gösterilir.

Sürüş ve kullanım2179Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve gelişmiş park
desteğinin görüş alanı dışında,
ör. tamponun veya aracın altında
bulunan nesnelerim
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve
geri vitese takmadan önce aracın
arkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Arka görüş kamerası geri vites
takıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
5 kapılı hatchback'te kamera plaka
lambalarının arasına monte
edilmiştir.
Sports Tourer'da kamera arka kapak
çıtasının altına monte edilmiştir.
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuz çizgiler
Dinamik kılavuz çizgiler bir metre
aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.

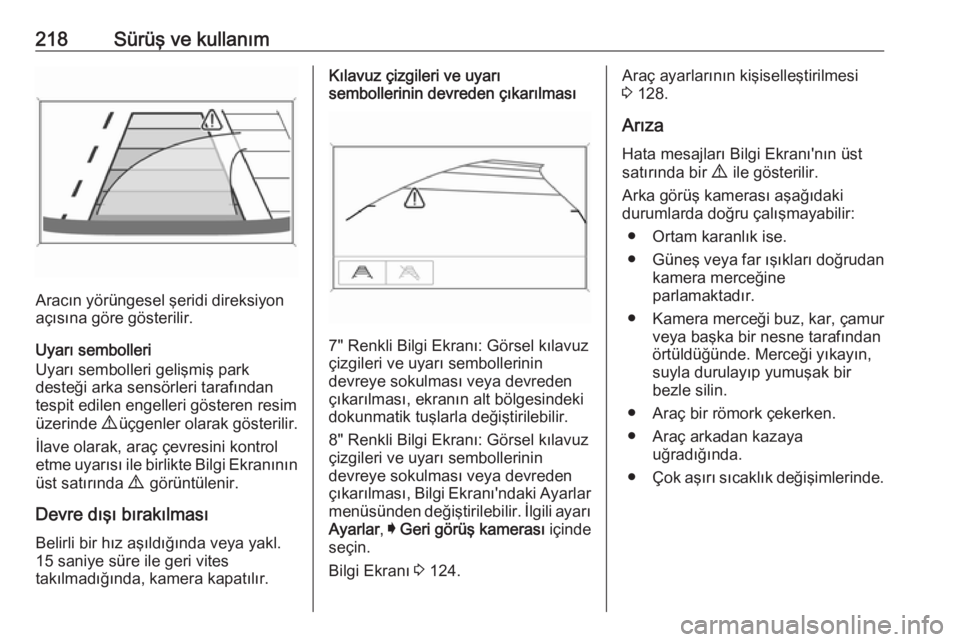

218Sürüş ve kullanım
Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak, araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
15 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz çizgileri ve uyarı
sembollerinin devreden çıkarılması
7" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
8" Renkli Bilgi Ekranı: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, Bilgi Ekranı'ndaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar , I Geri görüş kamerası içinde
seçin.
Bilgi Ekranı 3 124.
Araç ayarlarının kişiselleştirilmesi
3 128.
Arıza
Hata mesajları Bilgi Ekranı'nın üst
satırında bir 9 ile gösterilir.
Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceğine
parlamaktadır.
● Kamera merceği buz, kar, çamur
veya başka bir nesne tarafındanörtüldüğünde. Merceği yıkayın,suyla durulayıp yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.

Sürüş ve kullanım219Trafik işareti desteğiÇalışma prensibi
Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● zaman sınırları
● mesafe sınırları
● yön okları
Hız sınırı işaretleri ve sollama yasağı
işaretleri Sürücü Bilgi Sistemi (Driver Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırısonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.

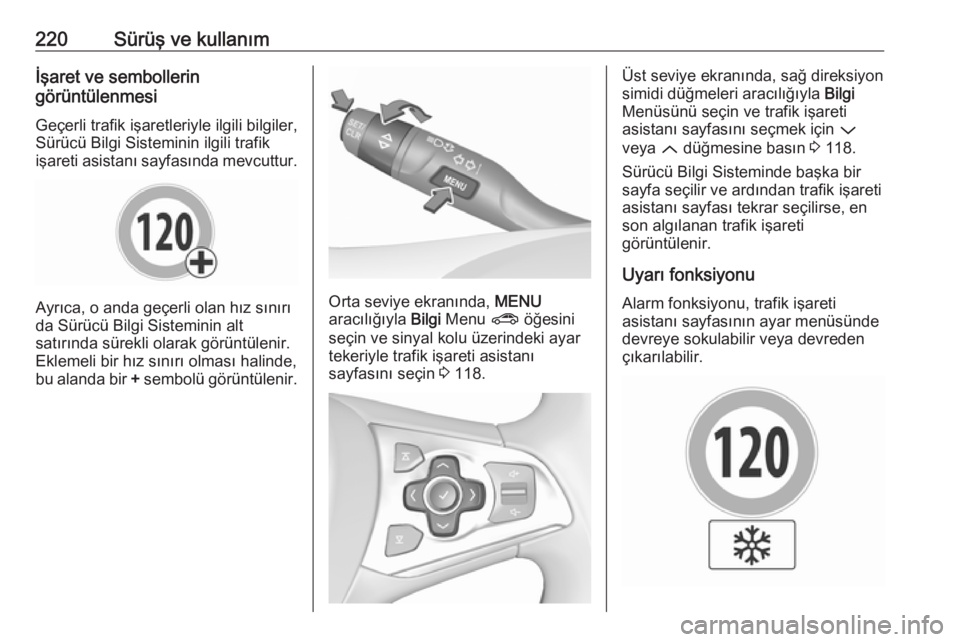

220Sürüş ve kullanımİşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.
Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.Orta seviye ekranında, MENU
aracılığıyla Bilgi Menu ? öğesini
seçin ve sinyal kolu üzerindeki ayar tekeriyle trafik işareti asistanı
sayfasını seçin 3 118.
Üst seviye ekranında, sağ direksiyon
simidi düğmeleri aracılığıyla Bilgi
Menüsünü seçin ve trafik işareti
asistanı sayfasını seçmek için P
veya Q düğmesine basın 3 118.
Sürücü Bilgi Sisteminde başka bir sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu
Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.

Sürüş ve kullanım221Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa, yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.
Orta seviye ekranında, trafik işareti
asistanı görüntülenirken, sinyal kolu
üzerindeki SET/CLR düğmesine
basın.
Ayar tekerini döndürerek Alarmlar
AÇIK veya Alarmlar KAPALI öğesini
seçin ve SET/CLR düğmesine basın.
Üst seviye ekranında, trafik işareti
asistanı görüntülenirken, direksiyon
simidi kumandalarındaki q
düğmesine basın.Uyarıları, 9 düğmesiyle J ayarı
yaparak devreye sokabilir, I ayarı
yaparak devreden çıkarabilirsiniz.
Ayrı pencere (pop-up) uyarısı sürücü
bilgi sisteminde yaklaşık
sekiz saniye sürer.
Sistem sıfırlama Trafik işareti gösteriminin içeriği, trafik
işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından dönüş sinyali kolundaki SET/CLR düğmesine basıp
onaylayarak veya direksiyon simidi
kumandalarındaki 9 düğmesiyle
temizlenebilir.

222Sürüş ve kullanımAlternatif olarak, SET/CLR veya 9
düğmesine üç saniye süreyle
basılarak sayfanın içeriği
temizlenebilir.
Başarılı bir sıfırlama sonrasında, bir
zil sesi duyulur ve bir sonraki trafik
işareti algılanana veya navigasyon
sisteminin harita verileri tarafından
sağlanana dek aşağıdaki “Varsayılan
İşaret” gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır. Silme işlemi
sonrasında, “Varsayılan İşaret” veya
navigasyon harita verilerinden gelen
bir işaret Sürücü Bilgi Sisteminde
görüntülenir.
İşaretlerin silinme nedenleri:
● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Navigasyon haritası verisinin olmaması ve hızın 52 km/saat'in
altına düşmesi (şehre girişin
algılanması)
● Navigasyon haritası verisinin mevcut olması ve harita verisi
değişikliği nedeniyle şehre
girişin/şehirden çıkışın
algılanmış olması
Navigasyon sistemi ile bağlantılı
olarak trafik işareti algılama
Araçta navigasyon sistemi varsa, görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaret
görüntülenir. Bu, yolda bir işaretinyanından geçilmemiş olsa bile yeni
bir işaretin algılanmasına neden
olabilir.
ArızaTrafik işareti asistanı şu durumlardadoğru çalışmayabilir:
● Ön camın, ön kameranın bulunduğu kısmının temiz
olmaması veya örn. çıkartmalar
gibi yabancı cisimlerle
kapatılması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.
● Şiddetli yağmur, kar, direk güneş
ışığı veya gölgelenme gibi
olumsuz şartlar oluşabilir.
● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri, trafik işaretleriyle
ilgili Viyana Anlaşması'na uygun
olmadığında.
● Navigasyon haritası eski olduğunda.
