2019 OPEL ASTRA K Betriebsanleitung (in German)

Fahren und Bedienung223Displayanzeige
Die Anweisungen auf dem Display
zeigen Folgendes an:
● Allgemeine Hinweise und Warn‐ meldungen.
● Ein Hinweis, wenn im Parklü‐ ckensuchmodus schneller als30 km/h gefahren wird.
● Die Anweisung zum Anhalten, wenn eine Parklücke entdeckt
wird.
● Die Fahrtrichtung während des Einparkmanövers.
● Die Anweisung, den Rückwärts‐ gang oder den ersten Gang
einzulegen.
● Die Anweisung zum Anhalten oder zum langsamen Fahren.
● Bei einigen Anweisungen wird im
Driver Information Center ein
Fortschrittsbalken angezeigt.
● Den erfolgreichen Abschluss eines Einparkmanövers, was
durch ein Popup-Symbol und
einen Signalton gemeldet wird.
● Den Abbruch eines Einparkma‐ növers.Anzeigeprioritäten
Die Anzeigen der erweiterten
Einparkhilfe im Driver Information Center können von Fahrzeugmeldun‐ gen mit höherer Priorität überschrie‐
ben werden. Nachdem die Meldung
durch Drücken von SET/CLR am
Blinkerhebel oder 9 am Lenkrad
bestätigt wurde, werden die Anwei‐
sungen der erweiterten Einparkhilfe
wieder angezeigt und das Einpark‐
manöver kann fortgesetzt werden.
Ausschalten
Das System wird deaktiviert durch:
● Kurzes Drücken auf (
● Erfolgreiches Beenden des Einparkmanövers
● Überschreiten von 30 km/h bei der Suche nach einer Parklücke
● Überschreiten von 8 km/h während der Parkführung
● Erkannter Fahrereingriff am Lenkrad● Überschreiten der maximal zulässigen Gangwechsel:
acht Wechsel beim Längseinpar‐ ken bzw. fünf Wechsel beimQuereinparken
● Ausschalten der Zündung
Eine Deaktivierung durch den Fahrer
oder das System während des
Einparkmanövers wird im Display mit
einer Meldung angezeigt. Zusätzlich
ertönt ein akustisches Signal.
Störung
Eine Meldung erscheint, wenn:
● Im System liegt eine Störung vor.
● Der Fahrer hat das Einparkma‐ növer nicht erfolgreich abge‐
schlossen.
● Das System ist nicht funktions‐ fähig.
● Einer der oben beschriebenen Deaktivierungsgründe liegt vor.
Wenn während der Einparkanwei‐
sungen ein Objekt erkannt wird, wird eine Meldung mit der Aufforderung

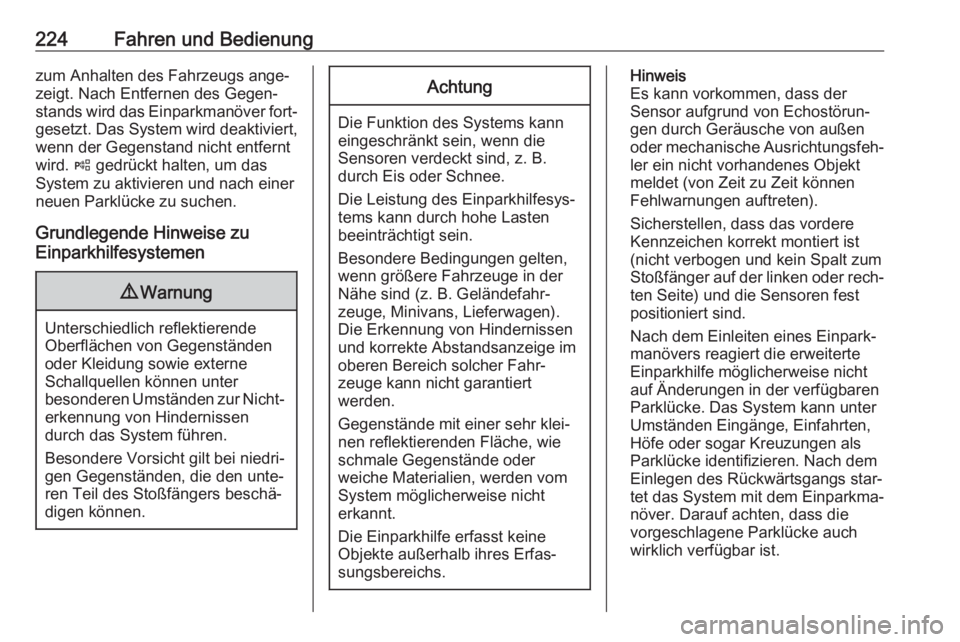

224Fahren und Bedienungzum Anhalten des Fahrzeugs ange‐
zeigt. Nach Entfernen des Gegen‐
stands wird das Einparkmanöver fort‐ gesetzt. Das System wird deaktiviert,wenn der Gegenstand nicht entfernt
wird. ( gedrückt halten, um das
System zu aktivieren und nach einer
neuen Parklücke zu suchen.
Grundlegende Hinweise zu
Einparkhilfesystemen9 Warnung
Unterschiedlich reflektierende
Oberflächen von Gegenständen
oder Kleidung sowie externe
Schallquellen können unter
besonderen Umständen zur Nicht‐ erkennung von Hindernissen
durch das System führen.
Besondere Vorsicht gilt bei niedri‐
gen Gegenständen, die den unte‐ ren Teil des Stoßfängers beschä‐
digen können.
Achtung
Die Funktion des Systems kann eingeschränkt sein, wenn die
Sensoren verdeckt sind, z. B.
durch Eis oder Schnee.
Die Leistung des Einparkhilfesys‐
tems kann durch hohe Lasten
beeinträchtigt sein.
Besondere Bedingungen gelten,
wenn größere Fahrzeuge in der
Nähe sind (z. B. Geländefahr‐
zeuge, Minivans, Lieferwagen).
Die Erkennung von Hindernissen
und korrekte Abstandsanzeige im
oberen Bereich solcher Fahr‐
zeuge kann nicht garantiert
werden.
Gegenstände mit einer sehr klei‐
nen reflektierenden Fläche, wie
schmale Gegenstände oder
weiche Materialien, werden vom
System möglicherweise nicht
erkannt.
Die Einparkhilfe erfasst keine
Objekte außerhalb ihres Erfas‐
sungsbereichs.
Hinweis
Es kann vorkommen, dass der
Sensor aufgrund von Echostörun‐
gen durch Geräusche von außen
oder mechanische Ausrichtungsfeh‐
ler ein nicht vorhandenes Objekt
meldet (von Zeit zu Zeit können
Fehlwarnungen auftreten).
Sicherstellen, dass das vordere
Kennzeichen korrekt montiert ist
(nicht verbogen und kein Spalt zum
Stoßfänger auf der linken oder rech‐ ten Seite) und die Sensoren fest
positioniert sind.
Nach dem Einleiten eines Einpark‐
manövers reagiert die erweiterte
Einparkhilfe möglicherweise nicht
auf Änderungen in der verfügbaren
Parklücke. Das System kann unter
Umständen Eingänge, Einfahrten,
Höfe oder sogar Kreuzungen als
Parklücke identifizieren. Nach dem Einlegen des Rückwärtsgangs star‐
tet das System mit dem Einparkma‐
növer. Darauf achten, dass die
vorgeschlagene Parklücke auch
wirklich verfügbar ist.

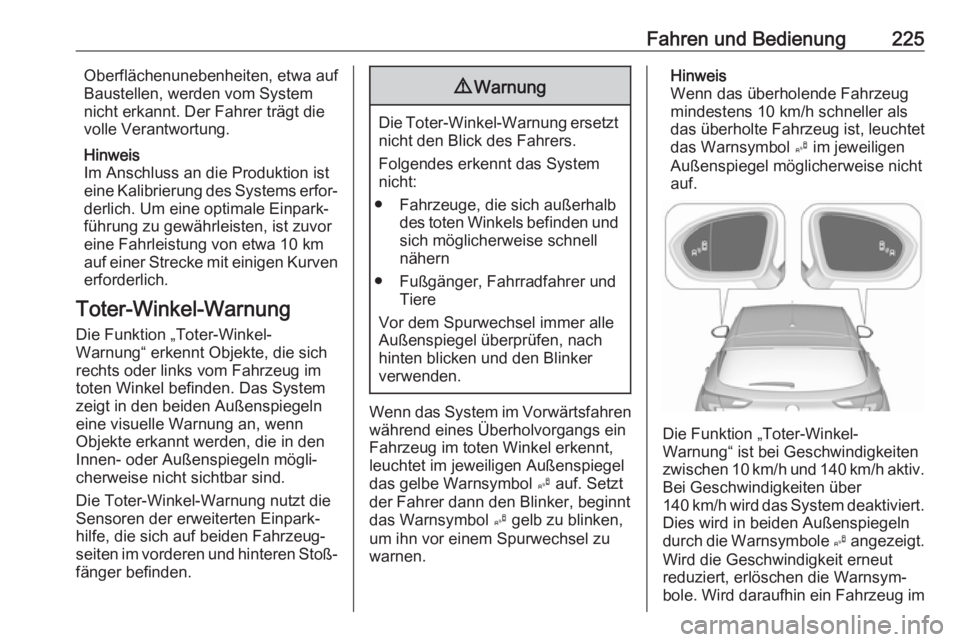

Fahren und Bedienung225Oberflächenunebenheiten, etwa auf
Baustellen, werden vom System
nicht erkannt. Der Fahrer trägt die
volle Verantwortung.
Hinweis
Im Anschluss an die Produktion ist
eine Kalibrierung des Systems erfor‐
derlich. Um eine optimale Einpark‐
führung zu gewährleisten, ist zuvor
eine Fahrleistung von etwa 10 km
auf einer Strecke mit einigen Kurven erforderlich.
Toter-Winkel-Warnung Die Funktion „Toter-Winkel-
Warnung“ erkennt Objekte, die sich
rechts oder links vom Fahrzeug im
toten Winkel befinden. Das System
zeigt in den beiden Außenspiegeln
eine visuelle Warnung an, wenn
Objekte erkannt werden, die in den
Innen- oder Außenspiegeln mögli‐
cherweise nicht sichtbar sind.
Die Toter-Winkel-Warnung nutzt die
Sensoren der erweiterten Einpark‐
hilfe, die sich auf beiden Fahrzeug‐
seiten im vorderen und hinteren Stoß‐
fänger befinden.9 Warnung
Die Toter-Winkel-Warnung ersetzt
nicht den Blick des Fahrers.
Folgendes erkennt das System
nicht:
● Fahrzeuge, die sich außerhalb des toten Winkels befinden und
sich möglicherweise schnell
nähern
● Fußgänger, Fahrradfahrer und Tiere
Vor dem Spurwechsel immer alle
Außenspiegel überprüfen, nach
hinten blicken und den Blinker
verwenden.
Wenn das System im Vorwärtsfahren während eines Überholvorgangs ein
Fahrzeug im toten Winkel erkennt,
leuchtet im jeweiligen Außenspiegel
das gelbe Warnsymbol B auf. Setzt
der Fahrer dann den Blinker, beginnt
das Warnsymbol B gelb zu blinken,
um ihn vor einem Spurwechsel zu
warnen.
Hinweis
Wenn das überholende Fahrzeug mindestens 10 km/h schneller als
das überholte Fahrzeug ist, leuchtet das Warnsymbol B im jeweiligen
Außenspiegel möglicherweise nicht auf.
Die Funktion „Toter-Winkel-
Warnung“ ist bei Geschwindigkeiten
zwischen 10 km/h und 140 km/h aktiv.
Bei Geschwindigkeiten über
140 km/h wird das System deaktiviert. Dies wird in beiden Außenspiegeln
durch die Warnsymbole B angezeigt.
Wird die Geschwindigkeit erneut
reduziert, erlöschen die Warnsym‐
bole. Wird daraufhin ein Fahrzeug im

226Fahren und Bedienungtoten Winkel erkannt, leuchten die
Warnsymbole B wie üblich auf der
entsprechenden Seite auf.
Beim Starten des Fahrzeugs leuchten die Anzeigen in beiden Außenspie‐geln kurz auf, um den Betrieb des
Systems anzuzeigen.
Das System lässt sich über das
Info-Display aktivieren bzw. deakti‐
vieren. Fahrzeugpersonalisierung
3 130.
Die Deaktivierung wird durch eine
Meldung im Driver Information Center angezeigt.
Erkennungsbereich Der Erkennungsbereich beginnt beimhinteren Stoßfänger und reicht ca.
drei Meter nach hinten und zur Seite.
Höhenmäßig wird ein Bereich
zwischen etwa einem halben und
zwei Metern über dem Boden abge‐
deckt.
Bei Ziehen eines Anhängers oder bei
befestigtem Fahrradträger wird das
System deaktiviert.Die Toter-Winkel-Warnung ist so
ausgelegt, dass nicht bewegliche
Gegenstände wie Leitplanken, Pfos‐
ten, Bordkanten, Mauern oder Balken nicht berücksichtigt werden.
Parkende oder entgegenkommende
Fahrzeuge werden nicht erkannt.
StörungGelegentliche Fehlwarnungen
können unter normalen Bedingungen
auftreten und vermehren sich bei
nasser Witterung.
Die Toter-Winkel-Warnung arbeitet
nicht, wenn die linke oder rechte Ecke des Heckstoßfängers mit Schlamm,
Schmutz, Schnee, Eis oder Schnee‐
matsch bedeckt ist oder bei starken
Regenfällen. Reinigungshinweise
3 296.
Bei einer Störung des Systems bzw.
wenn es aufgrund zeitweiliger
Umstände nicht funktioniert, leuchten
die Symbole in den Spiegeln perma‐
nent. Gleichzeitig wird eine Meldung
im Driver Information Center ange‐
zeigt. Hilfe einer Werkstatt in
Anspruch nehmen.Rückfahrkamera
Die Rückfahrkamera unterstützt den
Fahrer beim Rückwärtsfahren, indem sie auf dem Display eine Ansicht des
Bereichs hinter dem Fahrzeug
anzeigt.
Die Kameraansicht wird im Colour-
Info-Display angezeigt.9 Warnung
Die Rückfahrkamera ersetzt nicht
den Blick des Fahrers. Beachten
Sie, dass Gegenstände, die sich
außerhalb des Kamerasichtfelds
bzw. des Erkennungsbereichs des Sensors der erweiterten Einpark‐
hilfe befinden, nicht angezeigt
werden. Dies gilt beispielsweise
für Objekte unterhalb des Stoßfän‐ gers oder unter dem Fahrzeug.
Schauen Sie beim Rückwärtsfah‐
ren nicht ausschließlich auf das
Info-Display und überprüfen Sie
die Umgebung hinter dem Fahr‐
zeug und um das Fahrzeug
herum, bevor Sie rückwärtsfah‐
ren.

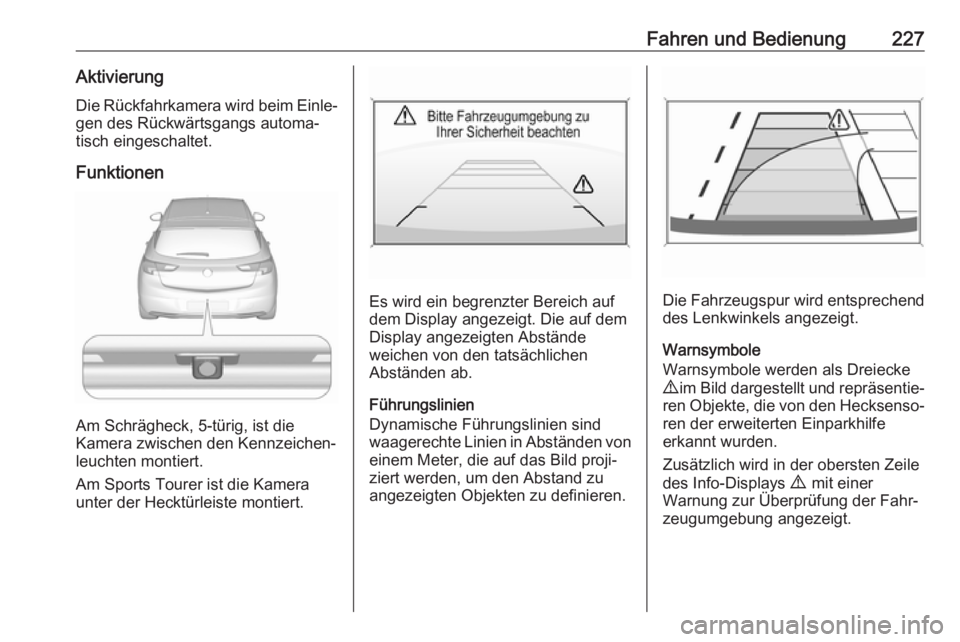

Fahren und Bedienung227AktivierungDie Rückfahrkamera wird beim Einle‐
gen des Rückwärtsgangs automa‐ tisch eingeschaltet.
Funktionen
Am Schrägheck, 5-türig, ist die
Kamera zwischen den Kennzeichen‐
leuchten montiert.
Am Sports Tourer ist die Kamera
unter der Hecktürleiste montiert.
Es wird ein begrenzter Bereich auf
dem Display angezeigt. Die auf dem
Display angezeigten Abstände
weichen von den tatsächlichen
Abständen ab.
Führungslinien
Dynamische Führungslinien sind
waagerechte Linien in Abständen von einem Meter, die auf das Bild proji‐
ziert werden, um den Abstand zu
angezeigten Objekten zu definieren.Die Fahrzeugspur wird entsprechend
des Lenkwinkels angezeigt.
Warnsymbole
Warnsymbole werden als Dreiecke
9 im Bild dargestellt und repräsentie‐
ren Objekte, die von den Hecksenso‐ ren der erweiterten Einparkhilfe
erkannt wurden.
Zusätzlich wird in der obersten Zeile
des Info-Displays 9 mit einer
Warnung zur Überprüfung der Fahr‐ zeugumgebung angezeigt.

228Fahren und BedienungAusschalten
Die Kamera wird ausgeschaltet,
wenn eine gewisse Vorwärtsfahrge‐
schwindigkeit überschritten wurde
oder der Rückwärtsgang etwa
15 Sekunden nicht eingelegt war.
Deaktivierung von Führungslinien
und Warnsymbolen
7''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐ schen Führungslinien und Warnsym‐
bole kann über die Berührungs‐
schaltflächen im unteren Bereich des
Displays geändert werden.
8''-Colour-Info-Display: Die Aktivie‐
rung bzw. Deaktivierung der opti‐
schen Führungslinien und Warnsym‐
bole kann im Menü Einstellungen im
Info-Display geändert werden.
Wählen Sie relevante Einstellung in
Einstellung , I Rückfahrkamera an.
Info-Display 3 125.
Fahrzeugpersonalisierung 3 130.
Störung Störungsmeldungen werden zusam‐
men mit dem Symbol 9 in der ober‐
sten Zeile des Info-Displays ange‐
zeigt.
Unter folgenden Umständen arbeitet
die Rückfahrkamera möglicherweise
nicht ordnungsgemäß:
● Geringe Umgebungshelligkeit.
● Die Sonne oder ein Scheinwer‐ ferstrahl sind direkt auf das
Objektiv gerichtet.
● Eis, Schnee, Schlamm o. ä. auf der Kameralinse. Objektiv reini‐
gen, mit Wasser abspülen und
mit einem weichen Tuch abwi‐
schen.
● Anhängerbetrieb.● Unfallschäden am Fahrzeug‐ heck.
● Extreme Temperaturschwankun‐
gen.
Verkehrszeichen-Assistent Funktionen
Der Verkehrszeichen-Assistent
erkennt über eine Frontkamera
bestimmte Verkehrszeichen und
zeigt sie im Driver Information Center an.
Wenn das Fahrzeug mit einem integ‐
rierten Navigationssystem ausgerüs‐
tet ist, können Verkehrszeichen aus
Datenkarten zusätzlich eingebunden
werden.

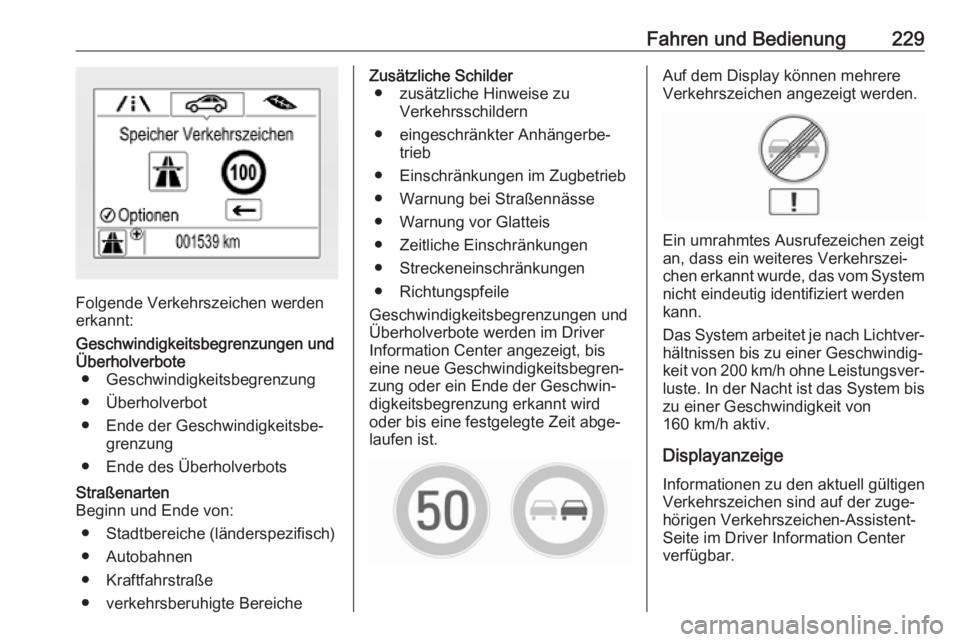

Fahren und Bedienung229
Folgende Verkehrszeichen werden
erkannt:
Geschwindigkeitsbegrenzungen und
Überholverbote ● Geschwindigkeitsbegrenzung
● Überholverbot
● Ende der Geschwindigkeitsbe‐ grenzung
● Ende des ÜberholverbotsStraßenarten
Beginn und Ende von:
● Stadtbereiche (länderspezifisch)
● Autobahnen
● Kraftfahrstraße
● verkehrsberuhigte BereicheZusätzliche Schilder ● zusätzliche Hinweise zu Verkehrsschildern
● eingeschränkter Anhängerbe‐ trieb
● Einschränkungen im Zugbetrieb
● Warnung bei Straßennässe
● Warnung vor Glatteis
● Zeitliche Einschränkungen
● Streckeneinschränkungen
● Richtungspfeile
Geschwindigkeitsbegrenzungen und
Überholverbote werden im Driver
Information Center angezeigt, bis
eine neue Geschwindigkeitsbegren‐
zung oder ein Ende der Geschwin‐
digkeitsbegrenzung erkannt wird
oder bis eine festgelegte Zeit abge‐
laufen ist.Auf dem Display können mehrere
Verkehrszeichen angezeigt werden.
Ein umrahmtes Ausrufezeichen zeigt
an, dass ein weiteres Verkehrszei‐
chen erkannt wurde, das vom System
nicht eindeutig identifiziert werden
kann.
Das System arbeitet je nach Lichtver‐
hältnissen bis zu einer Geschwindig‐
keit von 200 km/h ohne Leistungsver‐ luste. In der Nacht ist das System bis
zu einer Geschwindigkeit von
160 km/h aktiv.
Displayanzeige
Informationen zu den aktuell gültigen Verkehrszeichen sind auf der zuge‐
hörigen Verkehrszeichen-Assistent-
Seite im Driver Information Center
verfügbar.

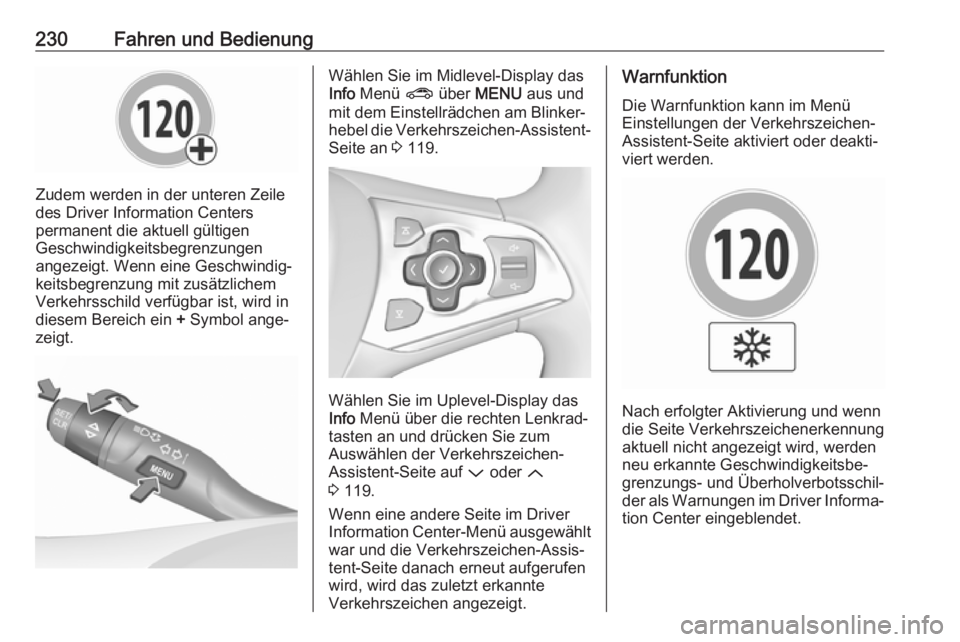

230Fahren und Bedienung
Zudem werden in der unteren Zeile
des Driver Information Centers
permanent die aktuell gültigen
Geschwindigkeitsbegrenzungen
angezeigt. Wenn eine Geschwindig‐ keitsbegrenzung mit zusätzlichem
Verkehrsschild verfügbar ist, wird in
diesem Bereich ein + Symbol ange‐
zeigt.
Wählen Sie im Midlevel-Display das
Info Menü ? über MENU aus und
mit dem Einstellrädchen am Blinker‐
hebel die Verkehrszeichen-Assistent-
Seite an 3 119.
Wählen Sie im Uplevel-Display das
Info Menü über die rechten Lenkrad‐
tasten an und drücken Sie zum
Auswählen der Verkehrszeichen-
Assistent-Seite auf P oder Q
3 119.
Wenn eine andere Seite im Driver
Information Center-Menü ausgewählt
war und die Verkehrszeichen-Assis‐
tent-Seite danach erneut aufgerufen
wird, wird das zuletzt erkannte
Verkehrszeichen angezeigt.
Warnfunktion
Die Warnfunktion kann im Menü
Einstellungen der Verkehrszeichen-
Assistent-Seite aktiviert oder deakti‐
viert werden.
Nach erfolgter Aktivierung und wenn
die Seite Verkehrszeichenerkennung
aktuell nicht angezeigt wird, werden
neu erkannte Geschwindigkeitsbe‐
grenzungs- und Überholverbotsschil‐
der als Warnungen im Driver Informa‐
tion Center eingeblendet.
