2019 OPEL ASTRA K Betriebsanleitung (in German)

Stauraum87
Wahlweise beide Haken in die untereSchiene einsetzen. Die unteren
Halterungen der Box von oben in die
unteren Haken einstecken.
Gurtsatz
Die Adapter des Gurtsatzes in eine
Schiene einsetzen. Darauf achten, dass der Gurt nicht verdreht ist.
Der Gurtsatz hat zwei Verriegelungen zum Öffnen.
Der Gurt kann gespannt werden.
Sicherheitsnetz
Das Sicherheitsnetz ist für den Sports
Tourer erhältlich und kann hinter den
Rücksitzen oder, wenn die Rücksitz‐ lehnen umgeklappt sind, hinter den
Vordersitzen befestigt werden.
Eine Personenbeförderung hinter dem Sicherheitsnetz ist unzulässig.
Einbau
Hinter den Rücksitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Rücksitze Einbauöffnungen. Die
Stange am Netz an einer Seite
einhängen und einrasten, Stange
zusammendrücken und auf der
anderen Seite einhängen und
einrasten.

88Stauraum
● Die Haken der Sicherheitsnetz‐bänder in den Schlaufen unter
der hinteren Bodenabdeckung
hinter den Rücksitzen befesti‐
gen. Um Zugriff auf die Schlaufen zu erhalten, die perforierten Teile
in der Bodenabdeckung auf
beiden Seiten mit einem Schrau‐ bendreher öffnen und die Schlau‐
fen nach oben biegen. Die Haken
an den Schlaufen befestigen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Rücksitzlehnen müssen in der aufrechten Position sein.
Hinter den Vordersitzen
● Am Dachrahmen befinden sich auf beiden Seiten oberhalb der
Vordersitze Einbauöffnungen. Die Stange am Netz an einer
Seite einhängen und einrasten,
Stange zusammendrücken und
auf der anderen Seite einhängen
und einrasten.
● Die Haken der Sicherheitsnetz‐ bänder an den Schlaufen im
Boden vor den Rücksitzen befes‐
tigen. Um Zugriff auf die Schlau‐
fen zu erhalten, die perforierten
Teile in der Bodenabdeckung auf
beiden Seiten eindrücken. Die
Haken an den Schlaufen befesti‐ gen.
● Beide Bänder durch Ziehen am lockeren Ende spannen.
● Die Kopfstützen nach unten drücken und die Rücksitzlehnen
umklappen 3 75.

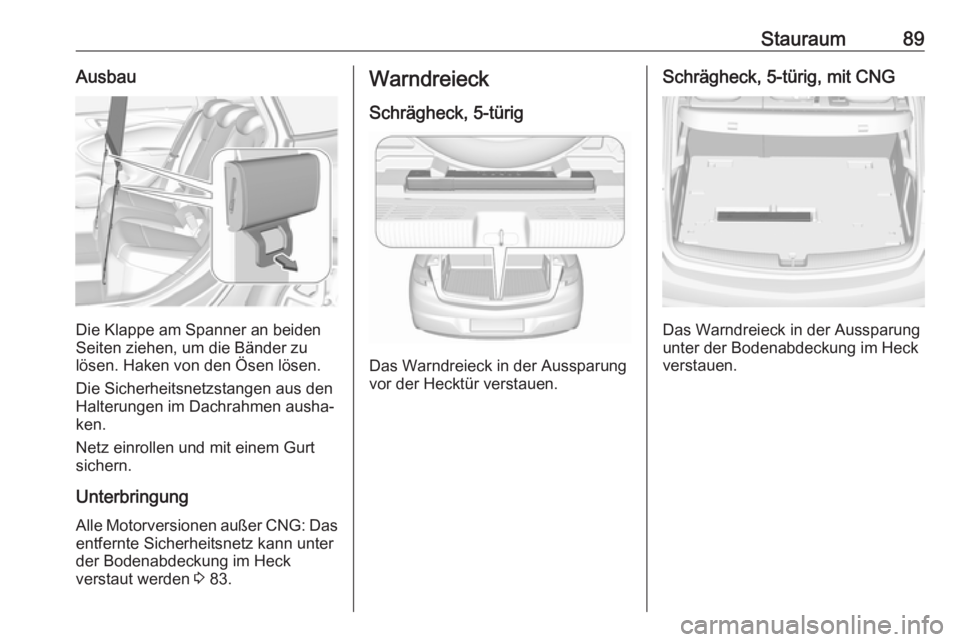

Stauraum89Ausbau
Die Klappe am Spanner an beiden
Seiten ziehen, um die Bänder zu
lösen. Haken von den Ösen lösen.
Die Sicherheitsnetzstangen aus denHalterungen im Dachrahmen ausha‐
ken.
Netz einrollen und mit einem Gurt
sichern.
Unterbringung
Alle Motorversionen außer CNG: Das entfernte Sicherheitsnetz kann unter
der Bodenabdeckung im Heck
verstaut werden 3 83.
Warndreieck
Schrägheck, 5-türig
Das Warndreieck in der Aussparung
vor der Hecktür verstauen.
Schrägheck, 5-türig, mit CNG
Das Warndreieck in der Aussparung
unter der Bodenabdeckung im Heck
verstauen.

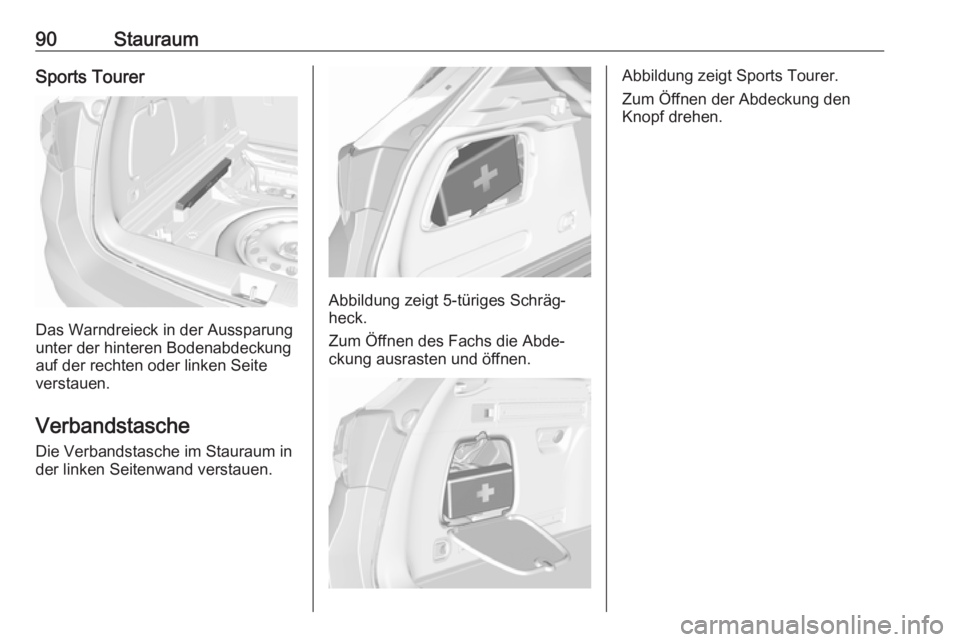

90StauraumSports Tourer
Das Warndreieck in der Aussparung
unter der hinteren Bodenabdeckung
auf der rechten oder linken Seite
verstauen.
Verbandstasche Die Verbandstasche im Stauraum in
der linken Seitenwand verstauen.
Abbildung zeigt 5-türiges Schräg‐
heck.
Zum Öffnen des Fachs die Abde‐
ckung ausrasten und öffnen.
Abbildung zeigt Sports Tourer.
Zum Öffnen der Abdeckung den Knopf drehen.

Stauraum91Dachgepäckträger
Aus Sicherheitsgründen und zur
Vermeidung von Dachbeschädigun‐
gen empfehlen wir, das für Ihr Fahr‐
zeug zugelassene Dachgepäckträ‐
gersystem zu verwenden. Bitte
wenden Sie sich für weitere Informa‐
tionen an Ihre Werkstatt.
Dachgepäckträger befestigen
Schrägheck, 5-türig, Sports Tourer
Alle Türen öffnen.
Die Befestigungspunkte befinden
sich an jedem Türrahmen der Karos‐
serie.
Den Dachgepäckträger gemäß den
mitgelieferten Einbauanweisungen
befestigen.
Dachgepäckträger abnehmen, wenn
er nicht in Verwendung ist.9 Warnung
Sports Tourer
Die Dachreling ist nur ein Design‐
element und nicht zum Tragen von Lasten ausgelegt. Die Montage
eines Dachgepäckträgers oder
anderer Zubehörteile ist nicht
zulässig. Ausschließlich die
vorgesehenen Montagepunkte in
den Türrahmen verwenden.
Beladungshinweise
● Schwere Gegenstände im Lade‐ raum an die Rückenlehnen anle‐
gen. Darauf achten, dass die
Rückenlehnen sicher eingerastet
sind, dass also die roten Markie‐ rungen an der Seite neben dem
Entriegelungshebel nicht mehr
sichtbar sind. Bei stapelbaren
Gegenständen die schwereren
nach unten legen.
● Lose Gegenstände mit Bändern an den Verzurrösen befestigen,
um sie vor dem Verrutschen zu
sichern 3 84.

92Stauraum●Ladung nicht über die Oberkante
der Rückenlehnen hinausragen
lassen.
● Sports Tourer: Sicherheitsnetz einbauen, wenn Gegenstände im
Laderaum transportiert werden.
● Auf der Laderaumabdeckung bzw. der Instrumententafel keine
Gegenstände ablegen und den
Sensor oben auf der Instrumen‐
tentafel nicht abdecken.
● Die Ladung darf nicht die Bedie‐ nung der Pedale, der Park‐
bremse und des Wählhebels
behindern oder die Bewegungs‐
freiheit des Fahrers einschrän‐ ken. Keine ungesicherten
Gegenstände im Innenraum
ablegen.
● Nicht mit geöffnetem Laderaum fahren.9Warnung
Immer dafür sorgen, dass die
Ladung sicher im Fahrzeug
verstaut ist. Ansonsten können Teile der Ladung durch den Fahr‐
zeuginnenraum geschleudert
werden und Verletzungen bzw.
Schäden an der Ladung oder am
Fahrzeug verursachen.
● Die Zuladung ist die Differenz zwischen dem zulässigen
Gesamtgewicht (siehe Typschild
3 303) und dem EU-Leerge‐
wicht.
Zum Berechnen der Zuladung
die Fahrzeugdaten in die
Gewichtstabelle am Anfang
dieser Bedienungsanleitung
eingeben.
Das EU-Leergewicht schließt
das Gewicht von Fahrer (68 kg),
Gepäck (7 kg) und sämtlichen
Flüssigkeiten (Kraftstofftank zu
90 % gefüllt) ein.
Sonderausstattungen und Zube‐ hör erhöhen das Leergewicht.
● Dachlast erhöht die Seitenwind‐ empfindlichkeit des Fahrzeugs
und verschlechtert das Fahrver‐
halten durch einen höheren Fahr‐
zeugschwerpunkt. Last gleich‐
mäßig verteilen und mit Befesti‐
gungsgurten rutschsicher und
fest verzurren. Reifendruck und
Fahrzeuggeschwindigkeit dem
Beladungszustand anpassen.
Befestigungsgurte öfter prüfen
und nachspannen.
Nicht schneller als 120 km/h
fahren.
Die zulässige Dachlast beträgt 75 kg. Die Dachlast setzt sich aus den Gewichten des Dachgepäck‐
trägers und der Ladung zusam‐
men.

Instrumente, Bedienelemente93Instrumente,
BedienelementeBedienelemente ........................... 94
Lenkradeinstellung ....................94
Fernbedienung am Lenkrad ......94
Lenkradheizung .........................95
Hupe .......................................... 95
Scheibenwischer und Waschanlage ............................ 95
Heckscheibenwischer und Waschanlage ............................ 97
Außentemperatur ......................98
Uhr ............................................. 98
Zubehörsteckdosen .................101
Ascher ..................................... 102
Warnleuchten, Anzeige-Instru‐
mente, Kontrollleuchten .............103
Instrument ............................... 103
Tachometer ............................. 106
Kilometerzähler .......................107
Tageskilometerzähler ..............107
Drehzahlmesser ......................108
Kraftstoffanzeige .....................108
Kraftstoffwahltaste ...................108
Kühlmitteltemperaturanzeige ...110
Serviceanzeige ........................110Kontrollleuchten .......................111
Blinker ..................................... 111
Sicherheitsgurt anlegen ...........112
Airbag-System, Gurtstraffer .....112
Airbagabschaltung ...................113
Generator ................................ 113
Abgas ...................................... 113
Bremssystem, Kupplungssystem ...................113
Elektrische Parkbremse ..........114
Störung der elektrischen Parkbremse ............................ 114
Antiblockiersystem ..................114
Gangwechsel ........................... 114
Fahrzeugabstand ....................114
Spurhalteassistent ...................114
Elektronische Stabilitätsregelung
ausgeschaltet ......................... 115
Elektronische Stabilitätsregelung und
Traktionskontrolle ...................115
Traktionskontrolle ausgeschaltet ......................... 115
Vorglühen ................................ 115
Abgasfilter ............................... 115
AdBlue ..................................... 116
Reifendruck-Kontrollsystem ....116
Motoröldruck ............................ 116
Kraftstoffmangel ......................116Wegfahrsperre ......................... 117
Außenbeleuchtung ..................117
Fernlicht ................................... 117
Fernlichtassistent ....................117
LED-Scheinwerfer ...................117
Nebelleuchten ......................... 117
Nebelschlussleuchte ...............117
Geschwindigkeitsregler ...........117
Adaptiver Geschwindigkeitsreg‐ ler ........................................... 117
Erkennung vorausfahrendes Fahrzeug ................................ 118
Geschwindigkeitsbegrenzer ....118
Verkehrszeichen-Assistent ......118
Tür offen .................................. 118
Displays ..................................... 119
Fahrerinfodisplay .....................119
Info-Display ............................. 125
Fahrzeugmeldungen ..................128
Warn- und Signaltöne ..............129
Batteriespannung ....................129
Personalisierung ........................130
Fahrzeugpersonalisierung .......130
Telematik-Service ......................137
OnStar ..................................... 137

94Instrumente, BedienelementeBedienelementeLenkradeinstellung
Hebel entriegeln, Lenkrad einstellen,
Hebel einrasten und darauf achten,
dass er komplett verriegelt ist.
Lenkrad nur bei stehendem Fahrzeug
und gelöster Lenkradsperre einstel‐
len.
Fernbedienung am Lenkrad Das Driver Information Center,
bestimmte Fahrerassistenzsysteme,
das Infotainment System und ein
angeschlossenes Mobiltelefon
können mit den Lenkradelementen
bedient werden.
Die Abbildungen zeigen verschie‐
dene Ausführungen.
Der Geschwindigkeitsregler und der
Geschwindigkeitsbegrenzer werden
über die Bedienelemente links am
Lenkrad bedient.
Zusätzlich kann über die Bedienele‐
mente links am Lenkrad die Auffahr‐
warnung eingestellt werden.
Das Infotainment System lässt sich
über die Bedienelemente rechts am
Lenkrad bedienen.
Fahrerassistenzsysteme 3 196.
Weitere Hinweise finden Sie in der Anleitung für das Infotainment
System.
