2019 MAZDA MODEL CX-9 sensor

Control continuo
Los siguientes componentes de los sistemas de bolsa de aire son controlados por medio de
un sistema de diagnóstico:

•Sensores de bolsas de aire delantera
•Sensores de choque, y módulo de diagnóstico (unidad SAS)
•Sensores de choque lateral
•Módulos de bolsas de aire
•Pretensionadores de cinturone s de seguridad delanteros
•Advertencia del sistema de preten sores de cinturones de seguridad delanteros/bolsa de
aire
•Cableado relacionado

El módulo de diagnóstico controla continuamente la respuesta de l sistema. Este comienza a
funcionar cuando el encendido está en la posición ON y continúa mientras se conduce el
vehículo.
Equipo de seguridad esencial
Airbags SRS
2-66
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

•Verifique que todas las puertas y la
compuerta trasera están cerradas
después de oprimir el botón.
•(Con sistema antirrobo)
Cuando las puertas son cerradas
oprimiendo el botón para cerrar en la
llave mientras el sistema antirrobos está
armado, las luces de advertencia de
peligro destellarán una vez para indicar
que el sistema está armado.
Botón de desbloqueo
Para abrir las puertas y el portón trasero,
pulse el botón de desbloqueo y las luces de
emergencia parpadearán dos veces.
(Con función de entrada sin llave
avanzada (Excepto modelos europeos))
Se escuchará dos bips.
NOTA
•(Función de doble cierre automático)
Después de abrir oprimiendo la llave,
todas las puertas y la compuerta trasera
se cerrarán automáticamente con
seguro si no se realiza una de las
siguientes operaciones dentro de
aproximadamente 30 segundos. Si su
vehículo tiene un sistema antirrobo, la
luz de advertencia de peligro destellará
para confirmación.
Se puede cambiar el tiempo necesario
para que las puertas se cierren con
seguro automáticamente.
Consulte la sección Características de
personalización en la página 9-12.
•Se abre una puerta o la compuerta
trasera.
•Se cambia el encendido a cualquier
posición diferente de off.
•(Con sistema antirrobo)
Cuando las puertas son abiertas
oprimiendo el botón para abrir en la
llave mientras el sistema antirrobos está
desarmado, las luces de advertencia de
peligro destellarán dos veces para
indicar que el sistema está desarmado.
Botón de compuerta trasera eléctrica
*
Para abrir/cerrar la compuerta trasera,
pulse el botón de compuerta trasera
eléctrica durante un segundo o más con la
compuerta trasera en posición
completamente abierta/cerrada.
Las luces de advertencia de peligro
destellarán dos veces y la compuerta
trasera se abrirá/cerrará completamente
después que suene el bip.
Tipo A Tipo B
Botón de cancelación de sensor de
intrusiones*
Para cancelar el sensor de intrusiones
(parte del sistema antirrobos), pulse el
botón de cancelación del sensor de
intrusiones durante los 20 segundos
posteriores a haber pulsado el botón de
bloqueo y las luces de emergencia
parpadearán tres veces.
Consulte la sección Sistema antirrobos en
la página 3-49.
Antes de conducir
Llaves
3-6*Algunos modelos
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

NOTA
Después que hayan transcurrido
aproximadamente 3 segundos desde que
pulsó el interruptor, se activará 2 veces un
sonido para indicar que se ha cambiado la
posición de completamente abierta de la
compuerta trasera. Pulse de forma
continua el interruptor durante
aproximadamente 7 segundos para
completar la reposición.
Equipo libre de aprietes
Mientras la compuerta trasera eléctrica se
abre/cierra eléctricamente y el sistema
detecta a una persona o un objeto en el
paso de la compuerta trasera, la compuerta
trasera se moverá automáticamente en la
dirección inversa y se parará.
ADVERTENCIA
Verifique siempre el área alrededor de la
compuerta trasera eléctrica antes de abrir/
cerrarla:
Es peligroso no verificar por ocupantes u
objetos alrededor de la compuerta trasera
eléctrica antes de abrir/cerrarla. El equipo
libre de aprietes fue diseñado para evitar
aprietes en el caso de una obstrucción en el
paso de la compuerta trasera. El sistema
podría no detectar ciertos objetos que
obstruyen la compuerta trasera
dependiendo de la manera en que se
encuentran ubicados y dependiendo de su
forma. Sin embargo, si la función de libre
de aprietes detecta una obstrucción y
mueve la compuerta trasera en la dirección
inversa, uno de los ocupantes en el paso de
la compuerta trasera podría sufrir heridas
graves.
PRECAUCIÓN
Los sensores están instalados a ambos
extremos de la compuerta trasera eléctrica.
Tenga cuidado de no permitir que los
sensores se rayen o dañen con objetos
afilados, de lo contrario la compuerta
trasera podría no volver a abrirse/cerrarse
automáticamente. Además, si el sensor se
daña mientras la compuerta trasera se está
cerrando automáticamente, el sistema se
detendrá.
Sensor
NOTA
El equipo libre de aprietes no se activa
durante la operación de cierre fácil
cuando la compuerta trasera eléctrica se
encuentre entre la posición de casi
cerrado y la posición de puerta
completamente cerrada.
Cuando la compuerta trasera eléctrica se
está moviendo para abrirse/cerrarse y se
detecta una obstrucción, se escuchará un
bip y la compuerta trasera se moverá en la
dirección inversa y se parará.
Antes de conducir
Puertas y cerraduras
3-27
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Precauciones de combustible y gases del escape
▼Especificaciones del combustible
Los vehículos con convertidores catalíticos o sensores de oxíge
no SOLO deben usar
COMBUSTIBLE SIN PLOMO, que reduc irá las emisiones de gases y reducirá la suciedad
de las bujías de encendido al mínimo.

El vehículo funcionará mejor con el combustible indicado en el cuadro.
Combustible Octanaje recomendado País
Combustible Premium
sin plomo
95 o mayor Azerbaiyán, Kazajistán, Armenia, Georgia, Rusia, Bielo-
rrusia, Ucrania, Taiwán, Tah
ití, Nueva Caledonia, Vanuatu,
Emiratos Árabes Unidos, Líba no, Libia, Túnez, Madagas-
car, Marruecos, Guatemala, Bolivia, Uruguay, Honduras,
Nicaragua, Aruba, St. Martín, Singapur, Hong Kong, Mala-
sia, Tailandia, Brunéi, Macao, Mauricio, Seychelles, Ja-
maica, Barbados, Granada, ST. Lucia, ST. Vicente, Anti-
gua, Surinam
Combustible normal sin
plomo 92 o mayor Egipto, Myanmar
90 o mayor
Vietnam, Filipinas, Camboy
a, Laos, Islas Marshall,
USTT
*1, Kuwait, Omán, Qatar, Arabia Saudita, Siria, Bah-
réin, Jordania, Irak, Camerún , Costa de Marfil, Nigeria,
Angola, Burundi, Gabón, Ghana , Chile, El Salvador, Costa
Rica, Ecuador, Haití, Colombia, República Dominicana
(volante a la izquierda), Panam á, Perú, Islas Vírgenes In-
glesas, Curacao, Nepal, Sri Lanka, Fiji, Papua Nueva Gui-
nea, Kenia, Zimbawe, Tanzania, Mozambique, Trinidad y
Tobago, Dominica
*1 República de Palau y Estados Federados de Micronesia
El combustible con bajo octanaje afectará negativamente el rend imiento del sistema de
control de emisiones y puede causar golpeteo y daños serios al motor.

PRECAUCIÓN
 USE SOLO COMBUSTIBLE SIN PLOMO.
El combustible con plomo es malo para el conv ertidor catalítico y los sensores de oxígeno y
hará que se deteriore el sistema de control de emisiones y o tenga fallas.
 El uso del combustible E10 con 10 % de etanol es seguro para su vehículo. Los daños en su
vehículo ocurrirán cuando el et anol excede esta recomendación.
 Nunca agregue aditivos de sistema de combus tible, de lo contrario se podría dañar el
sistema de control de emisiones. Consulte a un técnico experto, le recomendamos un
técnico autorizado de Mazda para obtener más información.
Antes de conducir
Combustible y emisiones
3-29
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

Reducción de los reflejos producidos
por los faros
Espejo para día/noche manual
Tire de la palanca para día/noche hacia
adelante para conducir de día. Tire de la
palanca hacia atrás para reducir el reflejo
de los faros de los vehículos que se
encuentran atrás.

Palanca para día/noche
Día
Noche
Espejo con atenu ación automática
El espejo con atenuación automática
reduce automáticamente el reflejo de los
faros de los vehículos que vienen detrás
cuando el encendido se encuentra en ON.

Oprima el botón ON/OFF
para cancelar
la función de atenuación automática. El
indicador se apagará.
Para reactivar la función de atenuación
automática, oprima el botón ON/OFF
.
El indicador se encenderá.

Botón ON/OFF
Indicador
NOTA
No use un limpiador de vidrios ni
suspenda objetos en o alrededor del
sensor de luces. De lo contrario, la
sensibilidad del sensor de luces se verá
afectada y no podría funcionar
normalmente.

Sensor de luz
Delantero
Atrás
La función de atenuación automática se
cancela cuando el encendido se encuentra
en ON y la palanca selectora en la
posición de marcha atrás (R).
Antes de conducir
Espejos
3-39
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

NOTA
•Si el indicador de seguridad comienza a
destellar continuamente mientras
conduce, no apague el motor. Continúe
conduciendo hasta un técnico
autorizado Mazda y hágalo revisar. Si
apaga el motor mientras el indicador
está destellando, no podrá volverlo a
arrancar.
•Debido a que los códigos electrónicos
son repuestos al reparar el sistema
inmovilizador, se necesitarán las llaves.
Asegúrese de llevar todas las llaves a un
técnico autorizado Mazda de manera
que las pueda programar.
Sistema antirrobo*
Si el sistema antirrobos detecta una
entrada inapropiada en el vehículo o el
sensor de intrusiones detecta movimiento
en el vehículo que puede resultar en el
robo del vehículo (con sensor de
intrusiones) o sus contenidos, la alarma
alerta haciendo sonar la sirena/bocina y
destellar las luces de aviso de peligro.

El sistema no funcionará a menos que
haya sido armado correctamente. Por lo
tanto cuando deje su vehículo, siga el
procedimiento de armado correcto.
Sensor de intrusión
*
El sensor de intrusiones usa ondas
ultrasónicas para detectar movimientos
dentro del vehículo y para alertar de la
intrusión en el vehículo.

El sensor de intrusiones detecta ciertos
tipos de movimientos dentro del vehículo,
sin embargo, también podría responder a
fenómenos exteriores al vehículo como
vibraciones, ruidos fuertes, viento y
corrientes de aire.
PRECAUCIÓN
Para que el sensor de intrusiones funcione
correctamente, asegúrese de lo siguiente:
 No cuelgue vestimenta ni objetos de un
reposacabezas o gancho para ropa.
 Vuelva los parasoles de extensión a sus
posiciones originales.
 No tape el sensor de intrusiones
cubriéndolo o colocándole objetos
encima.
Antes de conducir
Sistema de seguridad
*Algunos modelos3-49
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

No permita que el sensor de intrusiones
se ensucie ni lo limpie con líquidos.
 No golpee ni provoque un impacto en el
sensor de intrusiones o en el bisel del
sensor de intrusiones.
 No instale asientos que no sean
productos genuinos de Mazda.
 Para no obstruir el sensor de intrusiones,
no coloque objetos ni carga que sean
más altos que los reposacabezas
próximo al sensor de intrusiones.

Sensor de intrusión y bisel de sensor de intrusión
▼ Funcionamiento
Condiciones para el disparo de la
sirena/bocina
La sirena/bocina suena intermitentemente
y las luces de aviso de peligro parpadean
durante aproximadamente 30 segundos
cuando el sistema se dispara en cualquiera
de los siguientes casos:
•Abriendo una puerta con la llave
auxiliar o un seguro interior.
•Al abrir a la fuerza una puerta, el capó o
el portón trasero.
•Al abrir el capó usando la palanca de
desbloqueo del capó.
•Al colocar el conmutador de arranque en
la posición ON sin usar el botón
pulsador de encendido.
•(Con sensor de intrusiones)
Cuando el sensor de intrusión detecta un
movimiento dentro del vehículo.
El sistema se volverá a activar (hasta 10
veces) si persiste un a de las condiciones
detalladas más arriba.
•(Con sensor de intrusiones)
Si se desconecta el terminal de la batería
(las luces de emergencia no parpadean).
El sistema se activará aproximadamente
10 veces.
NOTA
•Si la compuerta trasera no se abre
mientras el sistema antirrobos está
funcionando.
•Para vehículos equipados con la
compuerta trasera eléctrica, la
compuerta trasera se puede abrir
incluso si el sistema antirrobos está
funcionando al pulsar el botón de
compuerta trasera eléctrica en el
transmisor o el interruptor del abridor
de la compuerta trasera eléctrica
mientras lleva consigo la llave.
•Si la batería se descarga mientras el
sistema antirrobo está armado, la
bocina/sirena se activará y las luces de
advertencia de peligro parpadearán
cuando se cargue o cambie la batería.
Antes de conducir
Sistema de seguridad
3-50
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43

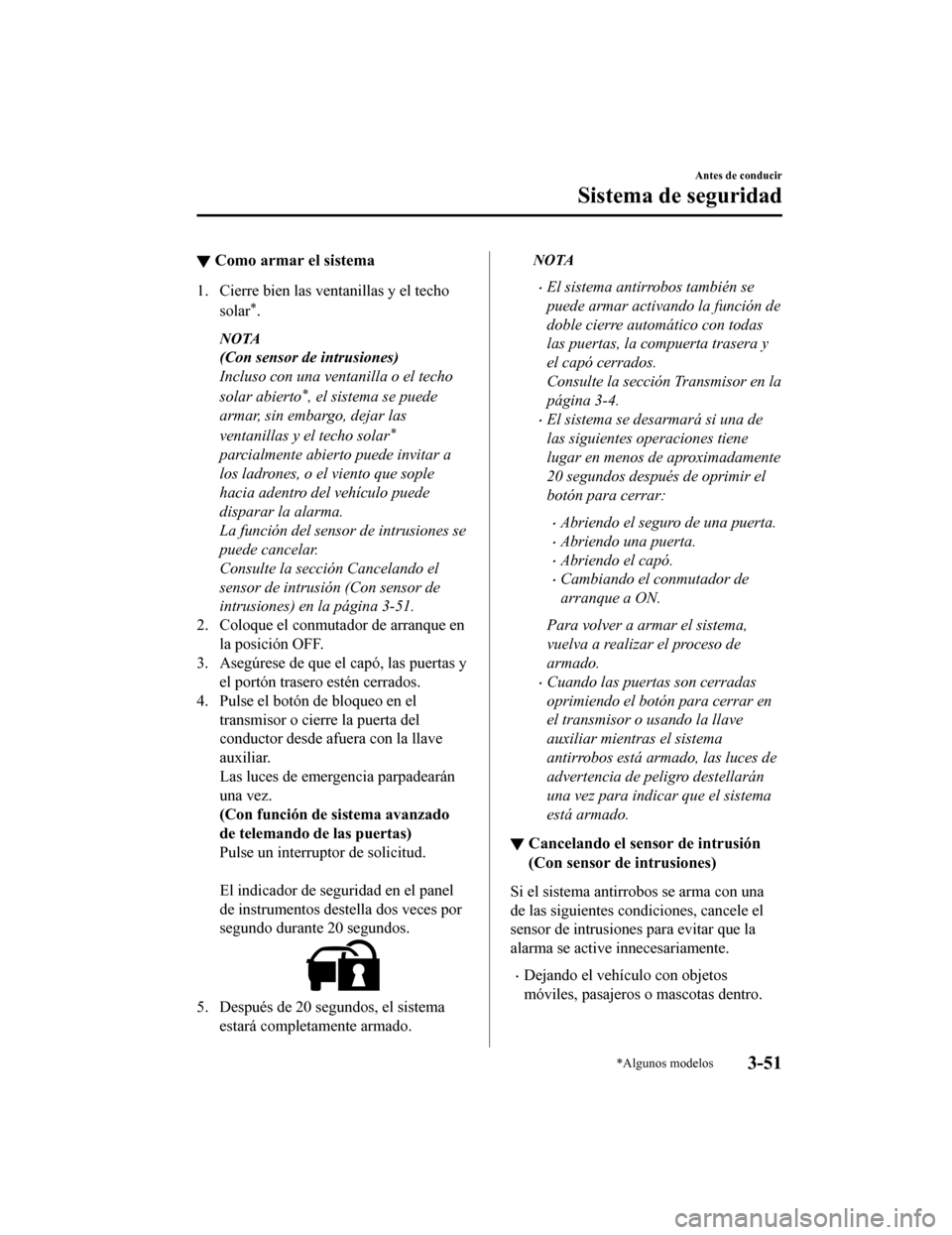

▼Como armar el sistema
1. Cierre bien las ventanillas y el techo
solar
*.
NOTA
(Con sensor de intrusiones)
Incluso con una ventanilla o el techo
solar abierto
*, el sistema se puede
armar, sin embargo, dejar las
ventanillas y el techo solar
*
parcialmente abierto puede invitar a
los ladrones, o el viento que sople
hacia adentro del vehículo puede
disparar la alarma.
La función del sensor de intrusiones se
puede cancelar.
Consulte la sección Cancelando el
sensor de intrusión (Con sensor de
intrusiones) en la página 3-51.
2. Coloque el conmutador de arranque en la posición OFF.
3. Asegúrese de que el capó, las puertas y el portón trasero estén cerrados.
4. Pulse el botón de bloqueo en el transmisor o cierre la puerta del
conductor desde afuera con la llave
auxiliar.
Las luces de emergencia parpadearán
una vez.
(Con función de sistema avanzado
de telemando de las puertas)
Pulse un interruptor de solicitud.

El indicador de seguridad en el panel
de instrumentos destella dos veces por
segundo durante 20 segundos.
5. Después de 20 segundos, el sistemaestará completamente armado.
NOTA
•El sistema antirrobos también se
puede armar activando la función de
doble cierre automático con todas
las puertas, la compuerta trasera y
el capó cerrados.
Consulte la sección Transmisor en la
página 3-4.
•El sistema se desarmará si una de
las siguientes operaciones tiene
lugar en menos de aproximadamente
20 segundos después de oprimir el
botón para cerrar:
•Abriendo el seguro de una puerta.
•Abriendo una puerta.
•Abriendo el capó.
•Cambiando el conmutador de
arranque a ON.
Para volver a armar el sistema,
vuelva a realizar el proceso de
armado.
•Cuando las puertas son cerradas
oprimiendo el botón para cerrar en
el transmisor o usando la llave
auxiliar mientras el sistema
antirrobos está ar mado, las luces de
advertencia de peligro destellarán
una vez para indicar que el sistema
está armado.
▼ Cancelando el sensor de intrusión
(Con sensor de intrusiones)
Si el sistema antirrobos se arma con una
de las siguientes condiciones, cancele el
sensor de intrusiones para evitar que la
alarma se active innecesariamente.
•Dejando el vehículo con objetos
móviles, pasajeros o
mascotas dentro.
Antes de conducir
Sistema de seguridad
*Algunos modelos3-51
CX-9_8GC9-SP-17G_Edition1 2017-6-17 15:32:43
