2019 Hyundai Sonata sensor

2-31
Sistemas de seguridad de su vehículo
2

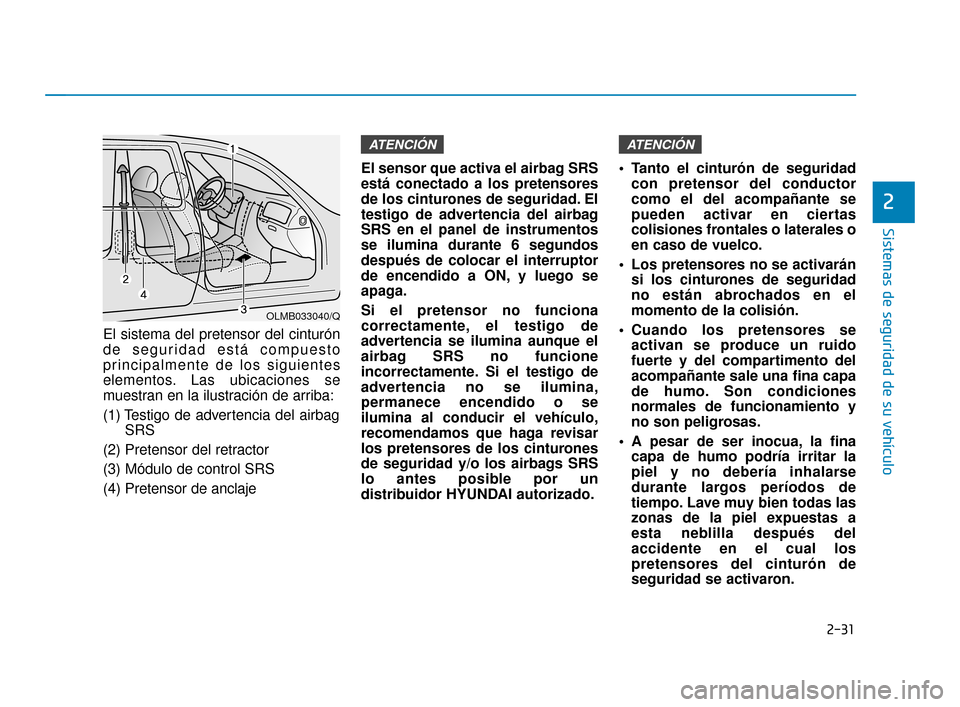

El sistema del pretensor del cinturón
de seguridad está compuesto
principalmente de los siguientes
elementos. Las ubicaciones se
muestran en la ilustración de arriba:
(1) Testigo de advertencia del airbagSRS
(2) Pretensor del retractor
(3) Módulo de control SRS
(4) Pretensor de anclaje El sensor que activa el airbag SRS
está conectado a los pretensores
de los cinturones de seguridad. El
testigo de advertencia del airbag
SRS en el panel de instrumentos
se ilumina durante 6 segundos
después de colocar el interruptor
de encendido a ON, y luego se
apaga.
Si el pretensor no funciona
correctamente, el testigo de
advertencia se ilumina aunque el
airbag SRS no funcione
incorrectamente. Si el testigo de
advertencia no se ilumina,
permanece encendido o se
ilumina al conducir el vehículo,
recomendamos que haga revisar
los pretensores de los cinturones
de seguridad y/o los airbags SRS
lo antes posible por un
distribuidor HYUNDAI autorizado. Tanto el cinturón de seguridad
con pretensor del conductor
como el del acompañante se
pueden activar en ciertas
colisiones frontales o laterales o
en caso de vuelco.
Los pretensores no se activarán si los cinturones de seguridad
no están abrochados en el
momento de la colisión.
Cuando los pretensores se activan se produce un ruido
fuerte y del compartimento del
acompañante sale una fina capa
de humo. Son condiciones
normales de funcionamiento y
no son peligrosas.
A pesar de ser inocua, la fina capa de humo podría irritar la
piel y no debería inhalarse
durante largos períodos de
tiempo. Lave muy bien todas las
zonas de la piel expuestas a
esta neblilla después del
accidente en el cual los
pretensores del cinturón de
seguridad se activaron.
ATENCIÓNATENCIÓN
OLMB033040/Q
LF Mexico_2.qxp 12/11/2017 12:24 PM Page 31

2-49
Sistemas de seguridad de su vehículo
2

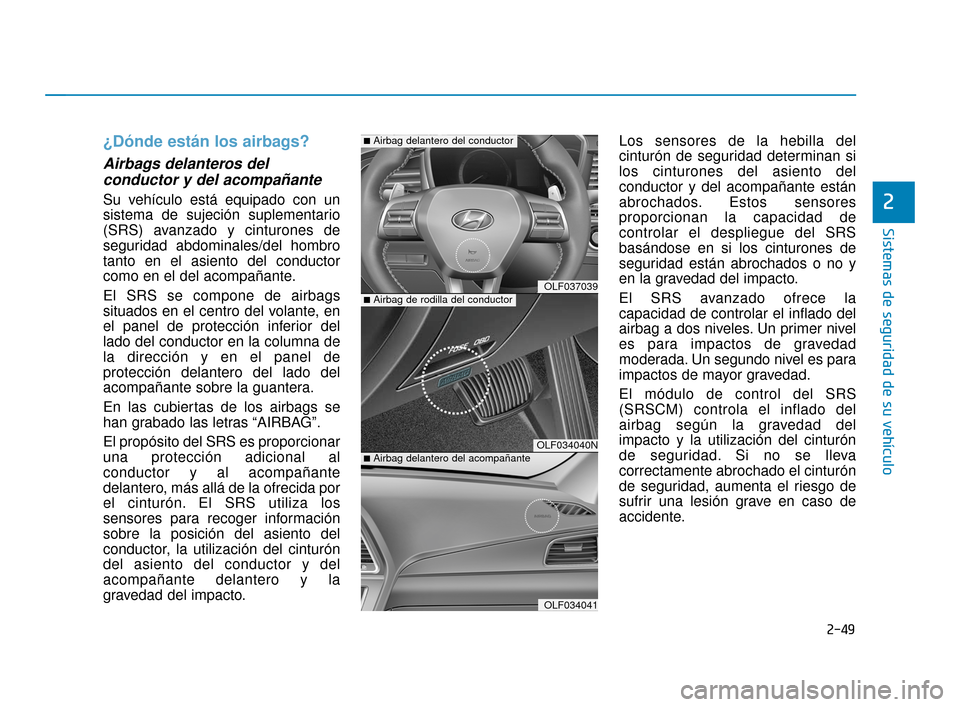

¿Dónde están los airbags?
Airbags delanteros delconductor y del acompañante
Su vehículo está equipado con un
sistema de sujeción suplementario
(SRS) avanzado y cinturones de
seguridad abdominales/del hombro
tanto en el asiento del conductor
como en el del acompañante.
El SRS se compone de airbags
situados en el centro del volante, en
el panel de protección inferior del
lado del conductor en la columna de
la dirección y en el panel de
protección delantero del lado del
acompañante sobre la guantera.
En las cubiertas de los airbags se
han grabado las letras “AIRBAG”.
El propósito del SRS es proporcionar
una protección adicional al
conductor y al acompañante
delantero, más allá de la ofrecida por
el cinturón. El SRS utiliza los
sensores para recoger información
sobre la posición del asiento del
conductor, la utilización del cinturón
del asiento del conductor y del
acompañante delantero y la
gravedad del impacto. Los sensores de la hebilla del
cinturón de seguridad determinan si
los cinturones del asiento del
conductor y del acompañante están
abrochados. Estos sensores
proporcionan la capacidad de
controlar el despliegue del SRS
basándose en si los cinturones de
seguridad están abrochados o no y
en la gravedad del impacto.
El SRS avanzado ofrece la
capacidad de controlar el inflado del
airbag a dos niveles. Un primer nivel
es para impactos de gravedad
moderada. Un segundo nivel es para
impactos de mayor gravedad.
El módulo de control del SRS
(SRSCM) controla el inflado del
airbag según la gravedad del
impacto y la utilización del cinturón
de seguridad. Si no se lleva
correctamente abrochado el cinturón
de seguridad, aumenta el riesgo de
sufrir una lesión grave en caso de
accidente.
OLF037039
OLF034040N
OLF034041
■Airbag de rodilla del conductor
■Airbag delantero del conductor
■Airbag delantero del acompañante
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 49

2-53
Sistemas de seguridad de su vehículo
2

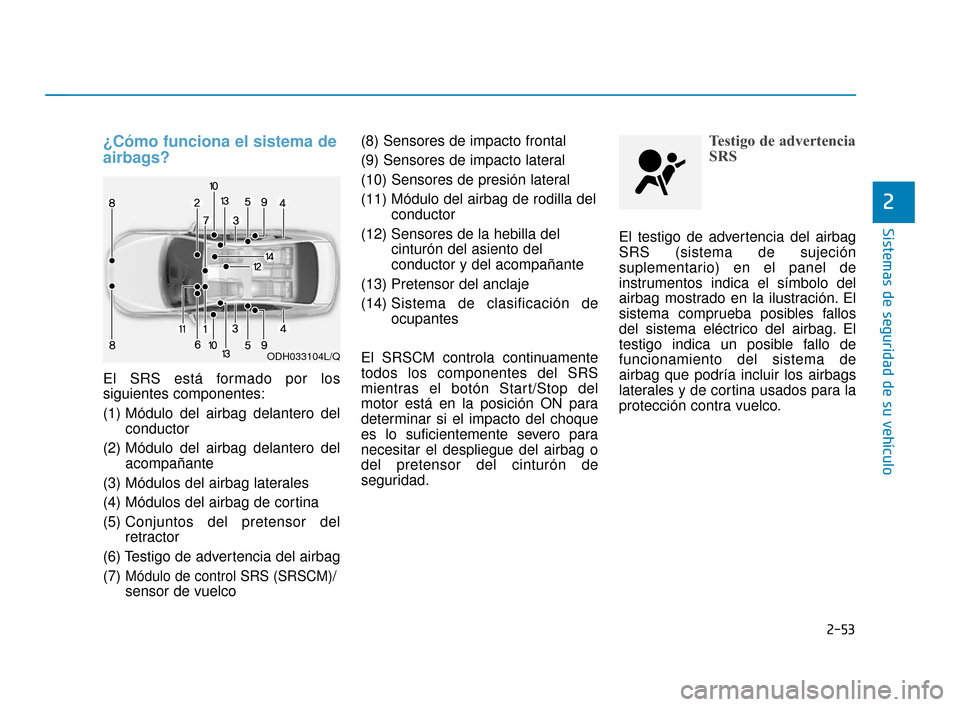

¿Cómo funciona el sistema de
airbags?
El SRS está formado por los
siguientes componentes:
(1) Módulo del airbag delantero delconductor
(2) Módulo del airbag delantero del acompañante
(3) Módulos del airbag laterales
(4) Módulos del airbag de cortina
(5) Conjuntos del pretensor del retractor
(6) Testigo de advertencia del airbag
(7)
Módulo de control SRS (SRSCM)/
sensor de vuelco (8) Sensores de impacto frontal
(9) Sensores de impacto lateral
(10) Sensores de presión lateral
(11) Módulo del airbag de rodilla del
conductor
(12) Sensores de la hebilla del cinturón del asiento del
conductor y del acompañante
(13) Pretensor del anclaje
(14) Sistema de clasificación de
ocupantes
El SRSCM controla continuamente
todos los componentes del SRS
mientras el botón Start/Stop del
motor está en la posición ON para
determinar si el impacto del choque
es lo suficientemente severo para
necesitar el despliegue del airbag o
del pretensor del cinturón de
seguridad.
Testigo de advertencia
SRS
El testigo de advertencia del airbag
SRS (sistema de sujeción
suplementario) en el panel de
instrumentos indica el símbolo del
airbag mostrado en la ilustración. El
sistema comprueba posibles fallos
del sistema eléctrico del airbag. El
testigo indica un posible fallo de
funcionamiento del sistema de
airbag que podría incluir los airbags
laterales y de cortina usados para la
protección contra vuelco.
ODH033104L/Q
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 53

2-54

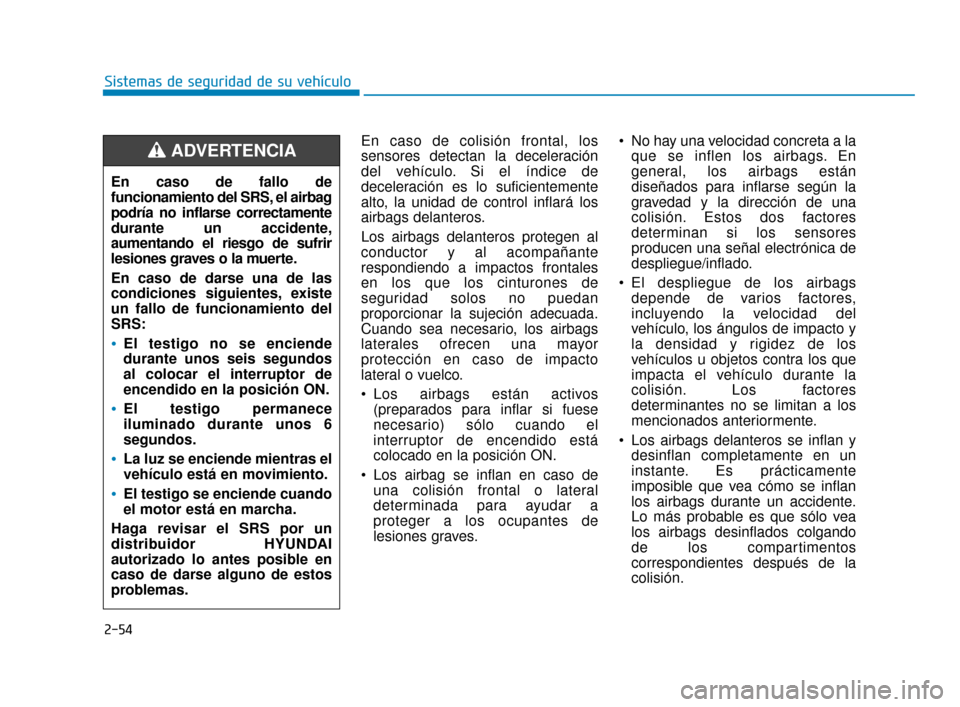

Sistemas de seguridad de su vehículoEn caso de colisión frontal, los
sensores detectan la deceleración
del vehículo. Si el índice de
deceleración es lo suficientemente
alto, la unidad de control inflará los
airbags delanteros.
Los airbags delanteros protegen al
conductor y al acompañante
respondiendo a impactos frontales
en los que los cinturones de
seguridad solos no puedan
proporcionar la sujeción adecuada.
Cuando sea necesario, los airbags
laterales ofrecen una mayor
protección en caso de impacto
lateral o vuelco.
Los airbags están activos(preparados para inflar si fuese
necesario) sólo cuando el
interruptor de encendido está
colocado en la posición ON.
Los airbag se inflan en caso de una colisión frontal o lateral
determinada para ayudar a
proteger a los ocupantes de
lesiones graves. No hay una velocidad concreta a la
que se inflen los airbags. En
general, los airbags están
diseñados para inflarse según la
gravedad y la dirección de una
colisión. Estos dos factores
determinan si los sensores
producen una señal electrónica de
despliegue/inflado.
El despliegue de los airbags depende de varios factores,
incluyendo la velocidad del
vehículo, los ángulos de impacto y
la densidad y rigidez de los
vehículos u objetos contra los que
impacta el vehículo durante la
colisión. Los factores
determinantes no se limitan a los
mencionados anteriormente.
Los airbags delanteros se inflan y desinflan completamente en un
instante. Es prácticamente
imposible que vea cómo se inflan
los airbags durante un accidente.
Lo más probable es que sólo vea
los airbags desinflados colgando
de los compartimentos
correspondientes después de la
colisión.
En caso de fallo de
funcionamiento del SRS, el airbag
podría no inflarse correctamente
durante un accidente,
aumentando el riesgo de sufrir
lesiones graves o la muerte.
En caso de darse una de las
condiciones siguientes, existe
un fallo de funcionamiento del
SRS:
El testigo no se enciende
durante unos seis segundos
al colocar el interruptor de
encendido en la posición ON.
El testigo permanece
iluminado durante unos 6
segundos.
La luz se enciende mientras el
vehículo está en movimiento.
El testigo se enciende cuando
el motor está en marcha.
Haga revisar el SRS por un
distribuidor HYUNDAI
autorizado lo antes posible en
caso de darse alguno de estos
problemas.
ADVERTENCIA
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 54

2-55
Sistemas de seguridad de su vehículo
2

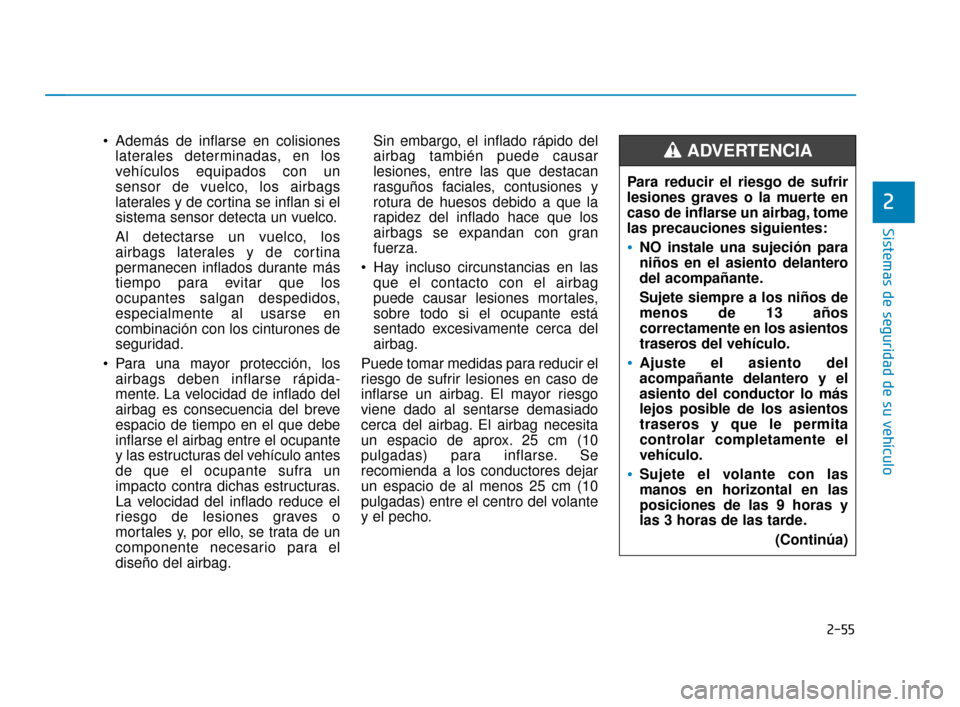

Además de inflarse en colisioneslaterales determinadas, en los
vehículos equipados con un
sensor de vuelco, los airbags
laterales y de cortina se inflan si el
sistema sensor detecta un vuelco.
Al detectarse un vuelco, los
airbags laterales y de cortina
permanecen inflados durante más
tiempo para evitar que los
ocupantes salgan despedidos,
especialmente al usarse en
combinación con los cinturones de
seguridad.
Para una mayor protección, los airbags deben inflarse rápida-
mente. La velocidad de inflado del
airbag es consecuencia del breve
espacio de tiempo en el que debe
inflarse el airbag entre el ocupante
y las estructuras del vehículo antes
de que el ocupante sufra un
impacto contra dichas estructuras.
La velocidad del inflado reduce el
riesgo de lesiones graves o
mortales y, por ello, se trata de un
componente necesario para el
diseño del airbag. Sin embargo, el inflado rápido del
airbag también puede causar
lesiones, entre las que destacan
rasguños faciales, contusiones y
rotura de huesos debido a que la
rapidez del inflado hace que los
airbags se expandan con gran
fuerza.
Hay incluso circunstancias en las que el contacto con el airbag
puede causar lesiones mortales,
sobre todo si el ocupante está
sentado excesivamente cerca del
airbag.
Puede tomar medidas para reducir el
riesgo de sufrir lesiones en caso de
inflarse un airbag. El mayor riesgo
viene dado al sentarse demasiado
cerca del airbag. El airbag necesita
un espacio de aprox. 25 cm (10
pulgadas) para inflarse. Se
recomienda a los conductores dejar
un espacio de al menos 25 cm (10
pulgadas) entre el centro del volante
y el pecho. Para reducir el riesgo de sufrir
lesiones graves o la muerte en
caso de inflarse un airbag, tome
las precauciones siguientes:
NO instale una sujeción para
niños en el asiento delantero
del acompañante.
Sujete siempre a los niños de
menos de 13 años
correctamente en los asientos
traseros del vehículo.
Ajuste el asiento del
acompañante delantero y el
asiento del conductor lo más
lejos posible de los asientos
traseros y que le permita
controlar completamente el
vehículo.
Sujete el volante con las
manos en horizontal en las
posiciones de las 9 horas y
las 3 horas de las tarde.
(Continúa)
ADVERTENCIA
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 55

2-59
Sistemas de seguridad de su vehículo
2

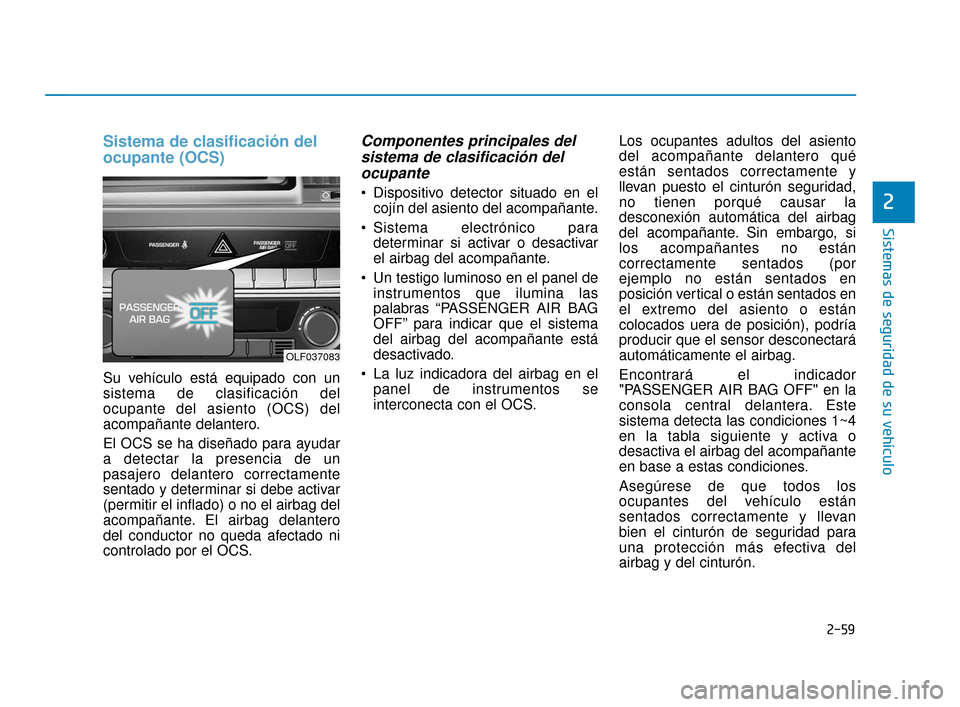

Sistema de clasificación del
ocupante (OCS)
Su vehículo está equipado con un
sistema de clasificación del
ocupante del asiento (OCS) del
acompañante delantero.
El OCS se ha diseñado para ayudar
a detectar la presencia de un
pasajero delantero correctamente
sentado y determinar si debe activar
(permitir el inflado) o no el airbag del
acompañante. El airbag delantero
del conductor no queda afectado ni
controlado por el OCS.
Componentes principales delsistema de clasificación delocupante
Dispositivo detector situado en el
cojín del asiento del acompañante.
Sistema electrónico para determinar si activar o desactivar
el airbag del acompañante.
Un testigo luminoso en el panel de instrumentos que ilumina las
palabras “PASSENGER AIR BAG
OFF” para indicar que el sistema
del airbag del acompañante está
desactivado.
La luz indicadora del airbag en el panel de instrumentos se
interconecta con el OCS. Los ocupantes adultos del asiento
del acompañante delantero qué
están sentados correctamente y
llevan puesto el cinturón seguridad,
no tienen porqué causar la
desconexión automática del airbag
del acompañante. Sin embargo, si
los acompañantes no están
correctamente sentados (por
ejemplo no están sentados en
posición vertical o están sentados en
el extremo del asiento o están
colocados uera de posición), podría
producir que el sensor desconectará
automáticamente el airbag.
Encontrará el indicador
"PASSENGER AIR BAG OFF" en la
consola central delantera. Este
sistema detecta las condiciones 1~4
en la tabla siguiente y activa o
desactiva el airbag del acompañante
en base a estas condiciones.
Asegúrese de que todos los
ocupantes del vehículo están
sentados correctamente y llevan
bien el cinturón de seguridad para
una protección más efectiva del
airbag y del cinturón.
OLF037083
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 59

2-64
Sistemas de seguridad de su vehículo

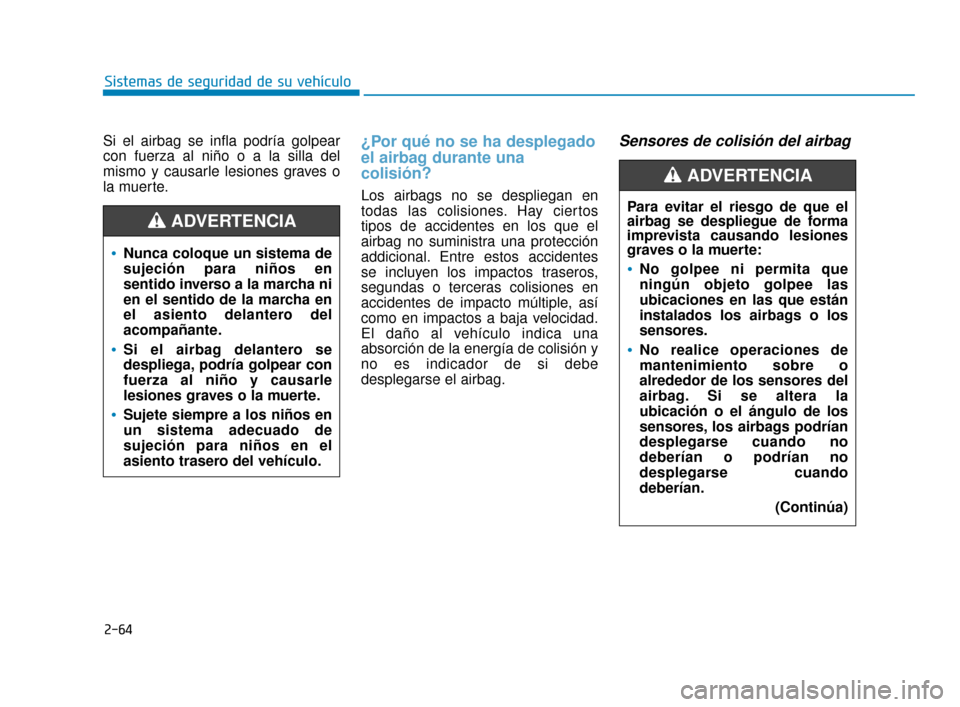

Si el airbag se infla podría golpear
con fuerza al niño o a la silla del
mismo y causarle lesiones graves o
la muerte.
¿Por qué no se ha desplegado
el airbag durante una
colisión?
Los airbags no se despliegan en
todas las colisiones. Hay ciertos
tipos de accidentes en los que el
airbag no suministra una protección
addicional. Entre estos accidentes
se incluyen los impactos traseros,
segundas o terceras colisiones en
accidentes de impacto múltiple, así
como en impactos a baja velocidad.
El daño al vehículo indica una
absorción de la energía de colisión y
no es indicador de si debe
desplegarse el airbag.
Sensores de colisión del airbag
Nunca coloque un sistema de
sujeción para niños en
sentido inverso a la marcha ni
en el sentido de la marcha en
el asiento delantero del
acompañante.
Si el airbag delantero se
despliega, podría golpear con
fuerza al niño y causarle
lesiones graves o la muerte.
Sujete siempre a los niños en
un sistema adecuado de
sujeción para niños en el
asiento trasero del vehículo.
ADVERTENCIA
Para evitar el riesgo de que el
airbag se despliegue de forma
imprevista causando lesiones
graves o la muerte:
No golpee ni permita que
ningún objeto golpee las
ubicaciones en las que están
instalados los airbags o los
sensores.
No realice operaciones de
mantenimiento sobre o
alrededor de los sensores del
airbag. Si se altera la
ubicación o el ángulo de los
sensores, los airbags podrían
desplegarse cuando no
deberían o podrían no
desplegarse cuando
deberían. (Continúa)
ADVERTENCIA
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 64

2-66
Sistemas de seguridad de su vehículo

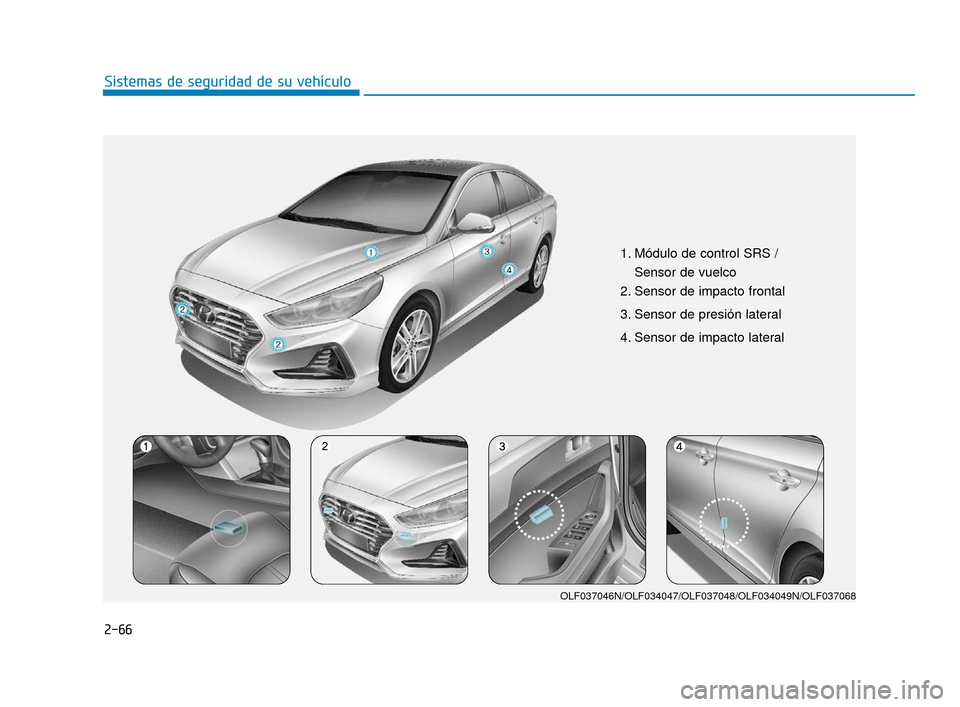

1. Módulo de control SRS /Sensor de vuelco
2. Sensor de impacto frontal
3. Sensor de presión lateral
4. Sensor de impacto lateral
OLF037046N/OLF034047/OLF037048/OLF034049N/OLF037068
LF Mexico_2.qxp 4/27/2017 3:12 PM Page 66
