7-55
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
SAFETY
WINDOW LH 25AMódulo del elevalunas eléctrico de seguridad del conductor
P/SEAT PASS 30AInterruptor manual del asiento del acompañante
P/WDW LH 20AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico tr\
asero IZQ
P/WDW RH 25AInterruptor principal del elevalunas eléctrico, módulo del elevalunas eléctrico tr\
asero DCH,
módulo de la puerta del acompañante, Interruptor del elevalunas eléctrico del
acompañante
DR LOCK 20ARelé de bloqueo de las puertas, relé de desbloqueo de las puertas
S/HEATER FRT25AMódulo de asiento con ventilación de aire delantero, módulo del\
calefactor del asiento
delantero
BRAKE SWITCH 10AInterruptor de la luz de freno, módulo del inmovilizador, módulo de control de la llave
inteligente
MODULE 8 7,5ABCM, módulo de control de la llave inteligente
SAFETY POWER WINDOW RH 25AMódulo del elevalunas eléctrico de seguridad del acompañante
SMART KEY15AMódulo de control de la llave inteligente
TRUNK 10ARelé de la puerta del maletero, compuerta de llenado de combustible e interruptor de la
puerta del maletero
MODULE 7 10AMódulo de la puerta del conductor/acompañante

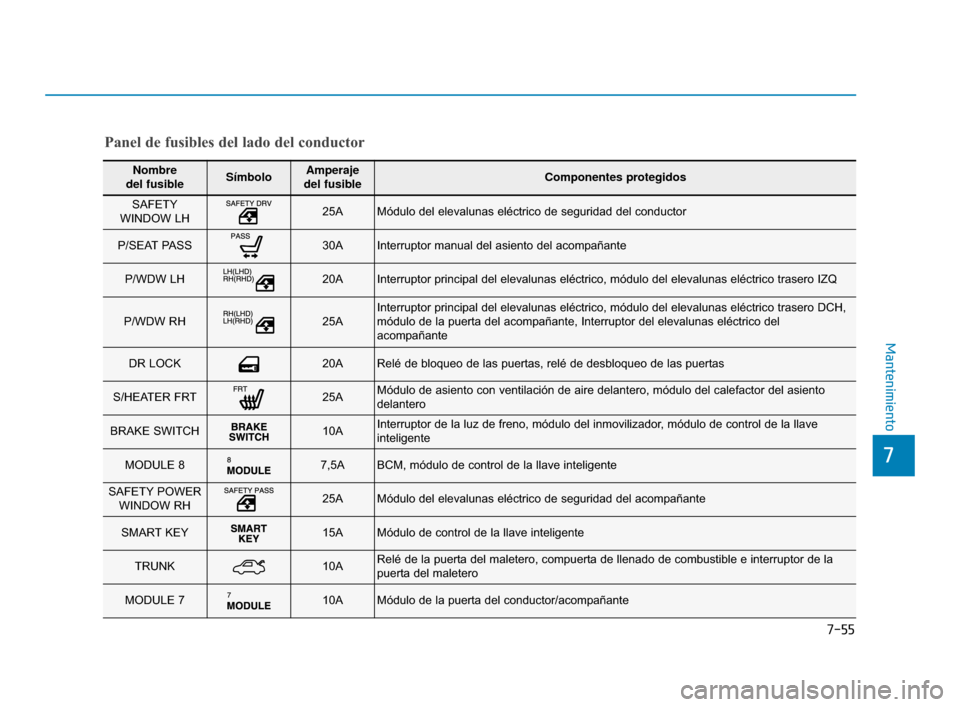

Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 55

7-56
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
INTERIOR LAMP10A
Luz de la guantera, ilum. llave de encendido e interruptor de advertenci\
a de las puertas,
interruptor de la luz de cortesía delantera IZQ/DCH, luz de la consol\
a del techo, luz del
habitáculo, luz personal trasera IZQ/DCH, luz del maletero, luz de la\
puerta del
conductor/acompañante
P/SEAT DRV 30AInterruptor manual del asiento del conductor, módulo IMS del conductor
CURTAIN 10AInterruptor manual asiento del conductor, módulo IMS del conductor
CLUSTER 10ATablero de instrumentos
MODULE 4 10AMódulo del inmovilizador, módulo de control de llave inteligente
MULTI MEDIA15AAudio, A/V y unidad principal de navegación, Reproductor CD
MEMORY 1 10A
Módulo de la puerta del conductor/acompañante, tablero de instrumentos, reloj digital,
módulo IMS del conductor, sensor de lluvia, luz automática y fotosensor, caja de relés ICM
(relé de doblado/desdoblado del retrovisor exterior), módulo de \
control A/C, módulo de la
cortina trasera, conector de enlace de datos, BCM, Módulo de control \
de presión del
neumático, cargador sin cables, módulo de llamada electrónica
S/HEATER RR 25AMódulo del calefactor del asiento trasero
SUN ROOF 2 20AMotor del techo solar panorámico
MODULE 9 7,5AMódulo de asiento con ventilación de aire delantero, módulo del\
calefactor del asiento
delantero, módulo del calefactor del asiento trasero, módulo de la\
cortina trasera
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 56
