2019 Hyundai Sonata sensor

3-125
Prestaciones de comodidad de su vehículo
3

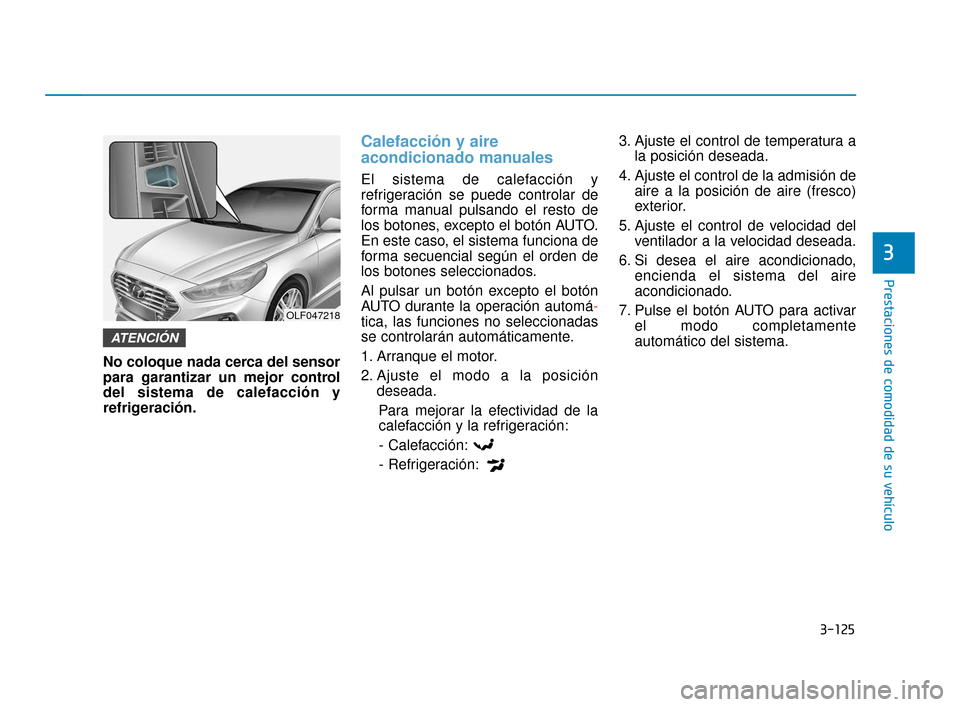

No coloque nada cerca del sensor
para garantizar un mejor control
del sistema de calefacción y
refrigeración.
Calefacción y aire
acondicionado manuales
El sistema de calefacción y
refrigeración se puede controlar de
forma manual pulsando el resto de
los botones, excepto el botón AUTO.
En este caso, el sistema funciona de
forma secuencial según el orden de
los botones seleccionados.
Al pulsar un botón excepto el botón
AUTO durante la operación automá-
tica, las funciones no seleccionadas
se controlarán automáticamente.
1. Arranque el motor.
2. Ajuste el modo a la posicióndeseada.
Para mejorar la efectividad de la
calefacción y la refrigeración:- Calefacción:
- Refrigeración: 3. Ajuste el control de temperatura a
la posición deseada.
4. Ajuste el control de la admisión de aire a la posición de aire (fresco)
exterior.
5. Ajuste el control de velocidad del ventilador a la velocidad deseada.
6. Si desea el aire acondicionado, encienda el sistema del aire
acondicionado.
7. Pulse el botón AUTO para activar el modo completamente
automático del sistema.
ATENCIÓN
OLF047218
LF Mexico_3b.qxp 4/27/2017 4:42 PM Page 125

5-56
Conducir su vehículo

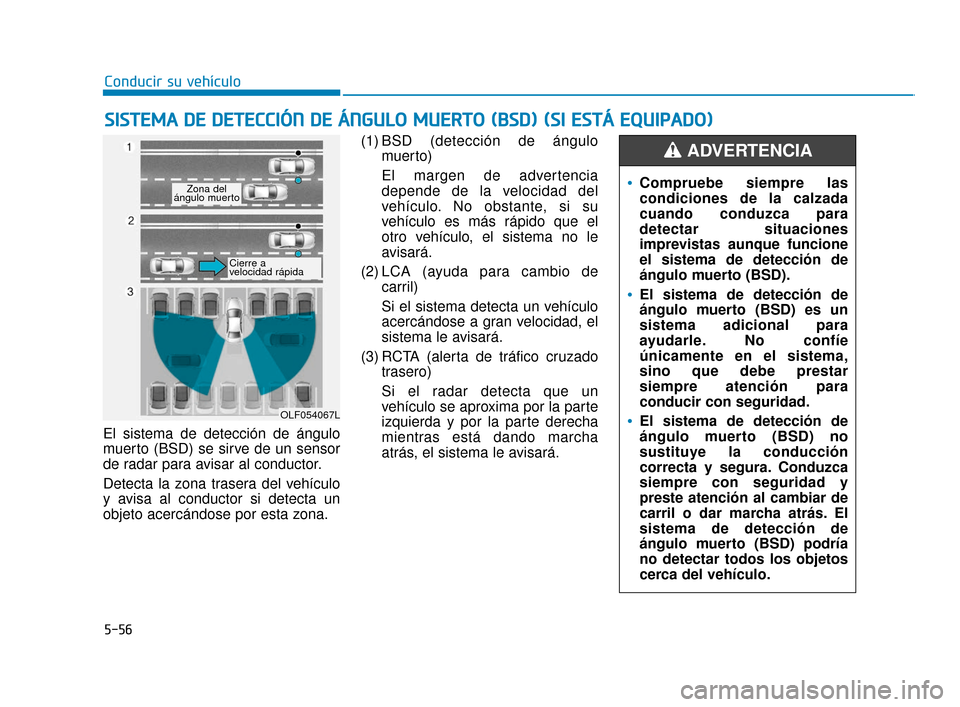

El sistema de detección de ángulo
muerto (BSD) se sirve de un sensor
de radar para avisar al conductor.
Detecta la zona trasera del vehículo
y avisa al conductor si detecta un
objeto acercándose por esta zona. (1) BSD (detección de ángulo
muerto)
El margen de advertencia
depende de la velocidad del
vehículo. No obstante, si su
vehículo es más rápido que el
otro vehículo, el sistema no le
avisará.
(2) LCA (ayuda para cambio de carril)
Si el sistema detecta un vehículo
acercándose a gran velocidad, el
sistema le avisará.
(3) RCTA (alerta de tráfico cruzado trasero)
Si el radar detecta que un
vehículo se aproxima por la parte
izquierda y por la parte derecha
mientras está dando marcha
atrás, el sistema le avisará.
S SI
IS
S T
T E
EM
M A
A
D
D E
E
D
D E
ET
T E
EC
CC
CI
IÓ
Ó N
N
D
D E
E
Á
Á N
N G
GU
U L
LO
O
M
M U
UE
ER
R T
TO
O
(
( B
B S
SD
D )
)
(
( S
S I
I
E
E S
ST
T Á
Á
E
E Q
Q U
UI
IP
P A
A D
DO
O )
)
Compruebe siempre las
condiciones de la calzada
cuando conduzca para
detectar situaciones
imprevistas aunque funcione
el sistema de detección de
ángulo muerto (BSD).
El sistema de detección de
ángulo muerto (BSD) es un
sistema adicional para
ayudarle. No confíe
únicamente en el sistema,
sino que debe prestar
siempre atención para
conducir con seguridad.
El sistema de detección de
ángulo muerto (BSD) no
sustituye la conducción
correcta y segura. Conduzca
siempre con seguridad y
preste atención al cambiar de
carril o dar marcha atrás. El
sistema de detección de
ángulo muerto (BSD) podría
no detectar todos los objetos
cerca del vehículo.
ADVERTENCIA
OLF054067L
Zona del
ángulo muerto
Cierre a
velocidad rápida
LF Mexico_5.qxp 9/4/2017 5:12 PM Page 56

5-59
Conducir su vehículo
5

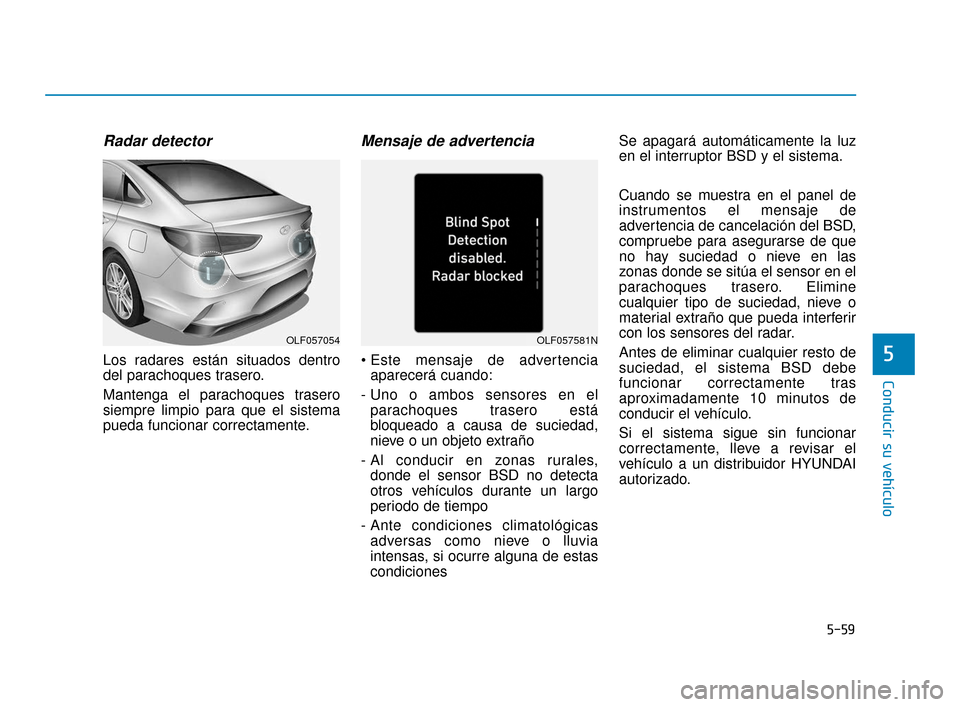

Radar detector
Los radares están situados dentro
del parachoques trasero.
Mantenga el parachoques trasero
siempre limpio para que el sistema
pueda funcionar correctamente.
Mensaje de advertencia
aparecerá cuando:
- Uno o ambos sensores en el parachoques trasero está
bloqueado a causa de suciedad,
nieve o un objeto extraño
- Al conducir en zonas rurales, donde el sensor BSD no detecta
otros vehículos durante un largo
periodo de tiempo
- Ante condiciones climatológicas adversas como nieve o lluvia
intensas, si ocurre alguna de estas
condiciones Se apagará automáticamente la luz
en el interruptor BSD y el sistema.
Cuando se muestra en el panel de
instrumentos el mensaje de
advertencia de cancelación del BSD,
compruebe para asegurarse de que
no hay suciedad o nieve en las
zonas donde se sitúa el sensor en el
parachoques trasero. Elimine
cualquier tipo de suciedad, nieve o
material extraño que pueda interferir
con los sensores del radar.
Antes de eliminar cualquier resto de
suciedad, el sistema BSD debe
funcionar correctamente tras
aproximadamente 10 minutos de
conducir el vehículo.
Si el sistema sigue sin funcionar
correctamente, lleve a revisar el
vehículo a un distribuidor HYUNDAI
autorizado.
OLF057054OLF057581N
LF Mexico_5.qxp 9/4/2017 5:12 PM Page 59

7-29
7

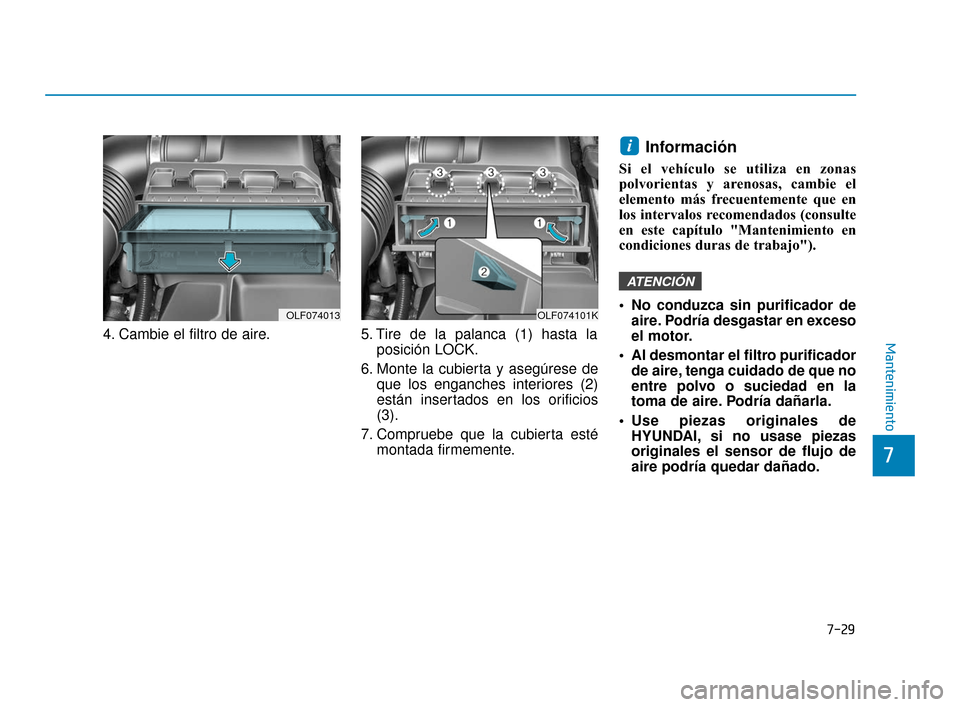

Mantenimiento4. Cambie el filtro de aire.5. Tire de la palanca (1) hasta la
posición LOCK.
6. Monte la cubierta y asegúrese de que los enganches interiores (2)
están insertados en los orificios
(3).
7. Compruebe que la cubierta esté montada firmemente.
Información
Si el vehículo se utiliza en zonas
polvorientas y arenosas, cambie el
elemento más frecuentemente que en
los intervalos recomendados (consulte
en este capítulo "Mantenimiento en
condiciones duras de trabajo").
No conduzca sin purificador deaire. Podría desgastar en exceso
el motor.
Al desmontar el filtro purificador de aire, tenga cuidado de que no
entre polvo o suciedad en la
toma de aire. Podría dañarla.
Use piezas originales de HYUNDAI, si no usase piezas
originales el sensor de flujo de
aire podría quedar dañado.
ATENCIÓN
i
OLF074101KOLF074013
LF Mexico_7.qxp 9/4/2017 5:15 PM Page 29

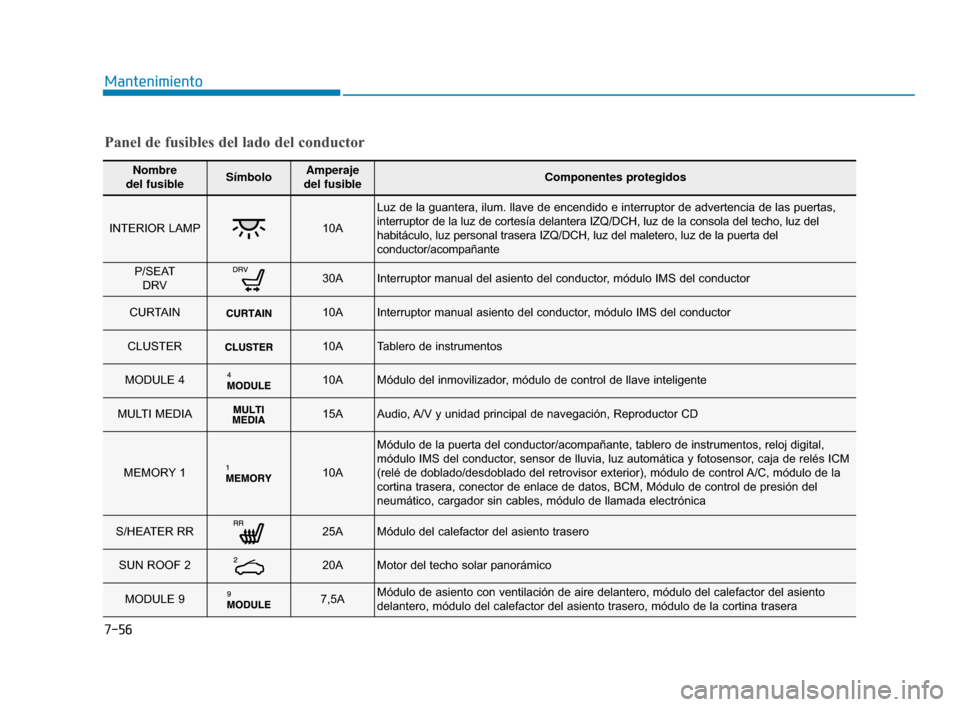

7-56
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
INTERIOR LAMP10A
Luz de la guantera, ilum. llave de encendido e interruptor de advertenci\
a de las puertas,
interruptor de la luz de cortesía delantera IZQ/DCH, luz de la consol\
a del techo, luz del
habitáculo, luz personal trasera IZQ/DCH, luz del maletero, luz de la\
puerta del
conductor/acompañante
P/SEAT DRV 30AInterruptor manual del asiento del conductor, módulo IMS del conductor
CURTAIN 10AInterruptor manual asiento del conductor, módulo IMS del conductor
CLUSTER 10ATablero de instrumentos
MODULE 4 10AMódulo del inmovilizador, módulo de control de llave inteligente
MULTI MEDIA15AAudio, A/V y unidad principal de navegación, Reproductor CD
MEMORY 1 10A
Módulo de la puerta del conductor/acompañante, tablero de instrumentos, reloj digital,
módulo IMS del conductor, sensor de lluvia, luz automática y fotosensor, caja de relés ICM
(relé de doblado/desdoblado del retrovisor exterior), módulo de \
control A/C, módulo de la
cortina trasera, conector de enlace de datos, BCM, Módulo de control \
de presión del
neumático, cargador sin cables, módulo de llamada electrónica
S/HEATER RR 25AMódulo del calefactor del asiento trasero
SUN ROOF 2 20AMotor del techo solar panorámico
MODULE 9 7,5AMódulo de asiento con ventilación de aire delantero, módulo del\
calefactor del asiento
delantero, módulo del calefactor del asiento trasero, módulo de la\
cortina trasera
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 56

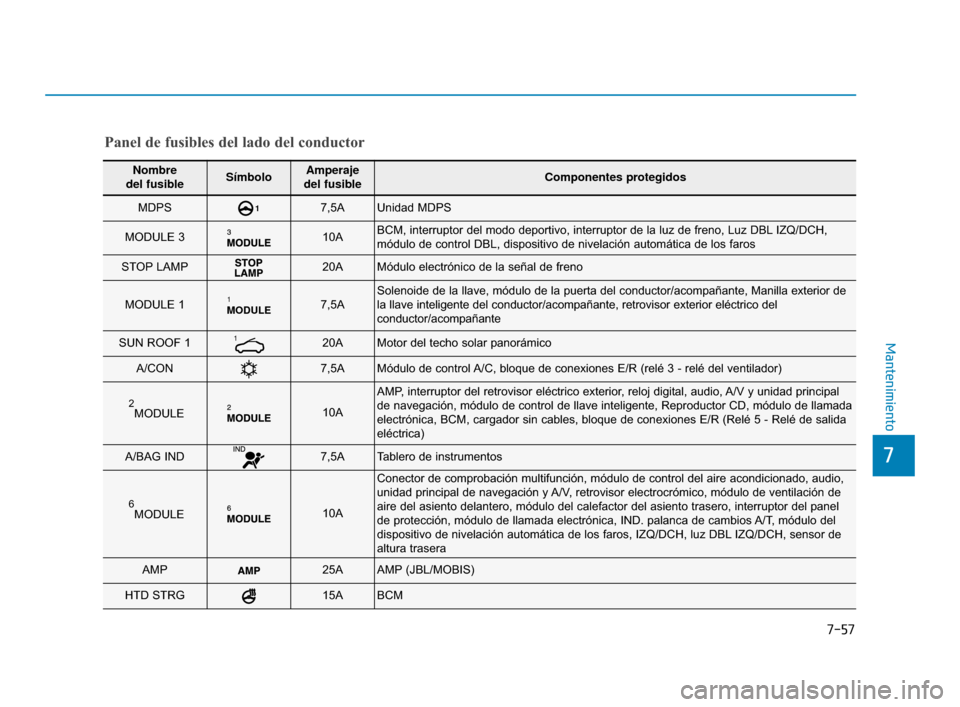

7-57
7
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
MDPS 17,5AUnidad MDPS
MODULE 3 10ABCM, interruptor del modo deportivo, interruptor de la luz de freno, Luz\
DBL IZQ/DCH,
módulo de control DBL, dispositivo de nivelación automática de \
los faros
STOP LAMP20AMódulo electrónico de la señal de freno
MODULE 1 MODULE17,5ASolenoide de la llave, módulo de la puerta del conductor/acompañante, Manilla exterior de
la llave inteligente del conductor/acompañante, retrovisor exterior eléctrico del
conductor/acompañante
SUN ROOF 1 120AMotor del techo solar panorámico
A/CON 7,5AMódulo de control A/C, bloque de conexiones E/R (relé 3 - relé del ventilador)
2MODULE 10A
AMP, interruptor del retrovisor eléctrico exterior, reloj digital, audio, A/V y unidad principal
de navegación, módulo de control de llave inteligente, Reproductor\
CD, módulo de llamada
electrónica, BCM, cargador sin cables, bloque de conexiones E/R (Rel\
é 5 - Relé de salida
eléctrica)
A/BAG IND 7,5ATablero de instrumentos
6MODULE 10A
Conector de comprobación multifunción, módulo de control del ai\
re acondicionado, audio,
unidad principal de navegación y A/V, retrovisor electrocrómico, módulo de ventilación de
aire del asiento delantero, módulo del calefactor del asiento trasero\
, interruptor del panel
de protección, módulo de llamada electrónica, IND. palanca de cambios A/T, módulo del
dispositivo de nivelación automática de los faros, IZQ/DCH, luz DB\
L IZQ/DCH, sensor de
altura trasera
AMP25AAMP (JBL/MOBIS)
HTD STRG 15ABCM
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 57

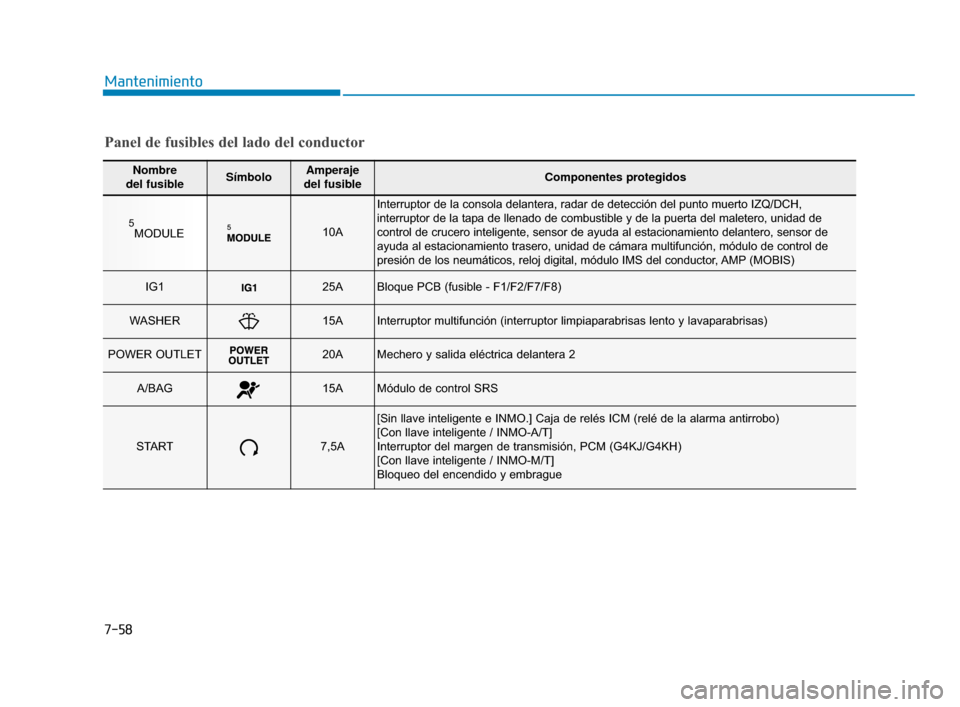

7-58
Mantenimiento
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
5MODULE10A
Interruptor de la consola delantera, radar de detección del punto mue\
rto IZQ/DCH,
interruptor de la tapa de llenado de combustible y de la puerta del maletero, unidad de
control de crucero inteligente, sensor de ayuda al estacionamiento delantero, sensor de
ayuda al estacionamiento trasero, unidad de cámara multifunción, módulo de \
control de
presión de los neumáticos, reloj digital, módulo IMS del conductor, AMP (MOBIS)
IG1 25ABloque PCB (fusible - F1/F2/F7/F8)
WASHER 15AInterruptor multifunción (interruptor limpiaparabrisas lento y lavaparabrisas)
POWER OUTLET20AMechero y salida eléctrica delantera 2
A/BAG 15AMódulo de control SRS
START7,5A
[Sin llave inteligente e INMO.] Caja de relés ICM (relé de la ala\
rma antirrobo)
[Con llave inteligente / INMO-A/T]
Interruptor del margen de transmisión, PCM (G4KJ/G4KH)
[Con llave inteligente / INMO-M/T]
Bloqueo del encendido y embrague
Panel de fusibles del lado del conductor
LF Mexico_7.qxp 9/4/2017 5:16 PM Page 58

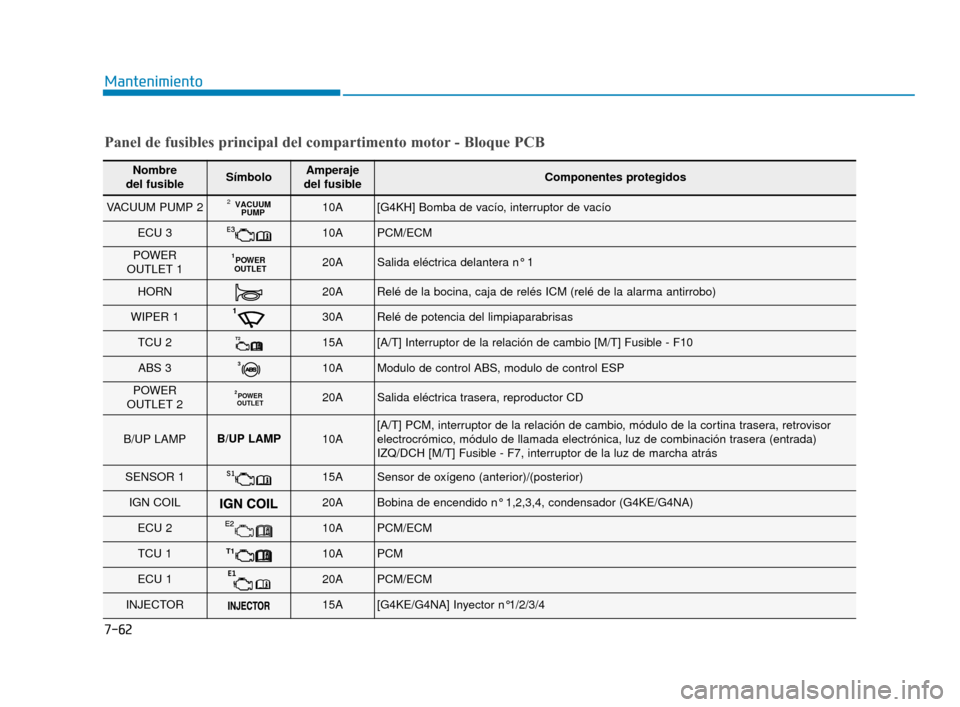

7-62
Mantenimiento
Panel de fusibles principal del compartimento motor - Bloque PCB
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
VACUUM PUMP 2VACUUM PUMP210A[G4KH] Bomba de vacío, interruptor de vacío
ECU 3(10APCM/ECM
POWER
OUTLET 1POWER
OUTLET120ASalida eléctrica delantera n° 1
HORN20ARelé de la bocina, caja de relés ICM (relé de la alarma antirrobo)
WIPER 130ARelé de potencia del limpiaparabrisas
TCU 2T215A[A/T] Interruptor de la relación de cambio [M/T] Fusible - F10
ABS 3310AModulo de control ABS, modulo de control ESP
POWER
OUTLET 2POWER
OUTLET220ASalida eléctrica trasera, reproductor CD
B/UP LAMPB/UP LAMP10A[A/T] PCM, interruptor de la relación de cambio, módulo de la cortina trasera, retrovisor
electrocrómico, módulo de llamada electrónica, luz de combinación trasera (entrada)
IZQ/DCH [M/T] Fusible - F7, interruptor de la luz de marcha atrás
SENSOR 1615ASensor de oxígeno (anterior)/(posterior)
IGN COIL20ABobina de encendido n° 1,2,3,4, condensador (G4KE/G4NA)
ECU 210APCM/ECM
TCU 1T110APCM
ECU 1'20APCM/ECM
INJECTOR15A[G4KE/G4NA] Inyector n°1/2/3/4
