7-63
7
Mantenimiento

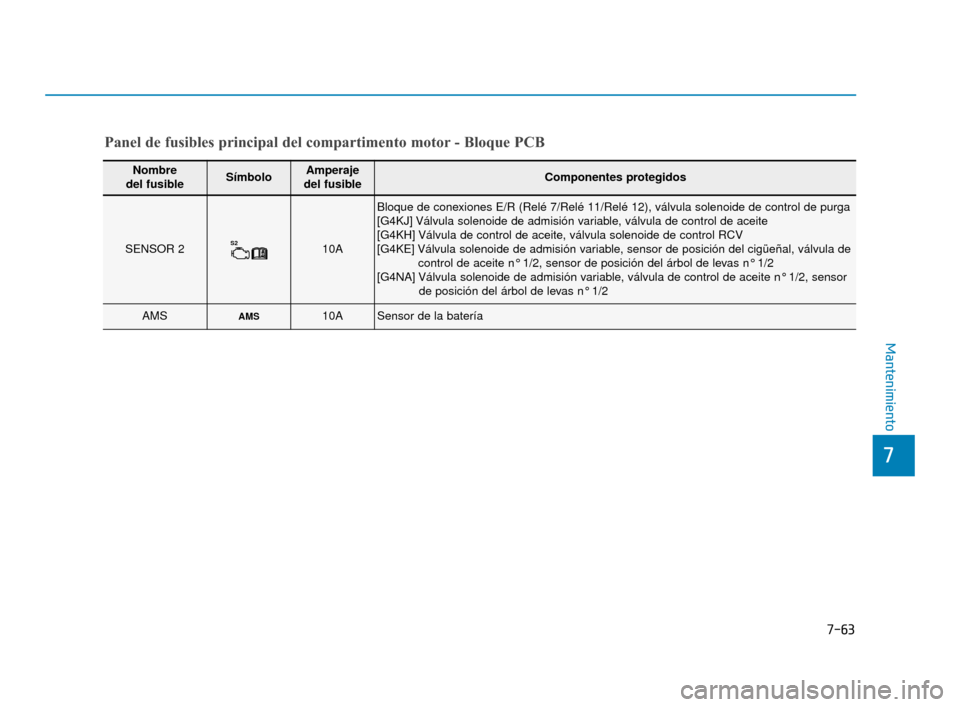

Panel de fusibles principal del compartimento motor - Bloque PCB
Nombre
del fusibleSímboloAmperaje
del fusibleComponentes protegidos
SENSOR 2S210A
Bloque de conexiones E/R (Relé 7/Relé 11/Relé 12), válvula solenoide de \
control de purga
[G4KJ] Válvula solenoide de admisión variable, válvula de control de aceite
[G4KH] Válvula de control de aceite, válvula solenoide de control RCV
[G4KE] Válvula solenoide de admisión variable, sensor de posición del cigüeñal, válvula de control de aceite n° 1/2, sensor de posición del árbol de levas n° 1/2
[G4NA] Válvula solenoide de admisión variable, válvula de control de aceite n° 1/2, sensor de posición del árbol de levas n° 1/2
AMSAMS10ASensor de la batería
LF Mexico_7.qxp 9/4/2017 5:17 PM Page 63
C
CU
U I
ID
D A
A D
DO
O
D
D E
EL
L
A
A S
SP
P E
EC
CT
T O
O
E
E X
X T
TE
ER
R I
IO
O R
R
7-73
7
Mantenimiento

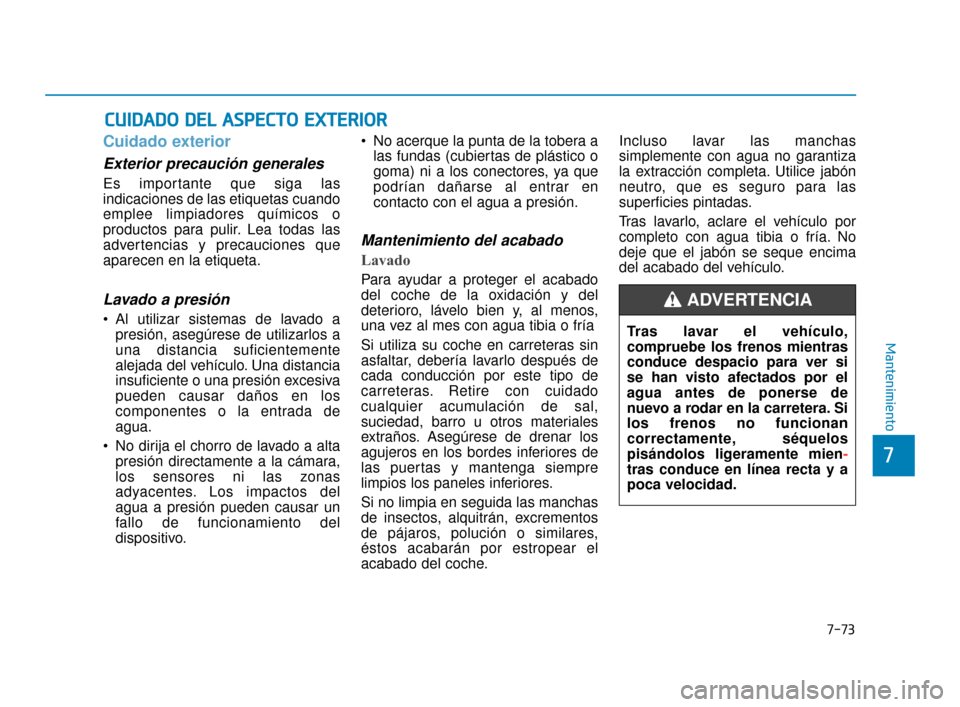

Cuidado exterior
Exterior precaución generales
Es importante que siga las
indicaciones de las etiquetas cuando
emplee limpiadores químicos o
productos para pulir. Lea todas las
advertencias y precauciones que
aparecen en la etiqueta.
Lavado a presión
Al utilizar sistemas de lavado a
presión, asegúrese de utilizarlos a
una distancia suficientemente
alejada del vehículo. Una distancia
insuficiente o una presión excesiva
pueden causar daños en los
componentes o la entrada de
agua.
No dirija el chorro de lavado a alta presión directamente a la cámara,
los sensores ni las zonas
adyacentes. Los impactos del
agua a presión pueden causar un
fallo de funcionamiento del
dispositivo. No acerque la punta de la tobera a
las fundas (cubiertas de plástico o
goma) ni a los conectores, ya que
podrían dañarse al entrar en
contacto con el agua a presión.
Mantenimiento del acabado
Lavado
Para ayudar a proteger el acabado
del coche de la oxidación y del
deterioro, lávelo bien y, al menos,
una vez al mes con agua tibia o fría
Si utiliza su coche en carreteras sin
asfaltar, debería lavarlo después de
cada conducción por este tipo de
carreteras. Retire con cuidado
cualquier acumulación de sal,
suciedad, barro u otros materiales
extraños. Asegúrese de drenar los
agujeros en los bordes inferiores de
las puertas y mantenga siempre
limpios los paneles inferiores.
Si no limpia en seguida las manchas
de insectos, alquitrán, excrementos
de pájaros, polución o similares,
éstos acabarán por estropear el
acabado del coche. Incluso lavar las manchas
simplemente con agua no garantiza
la extracción completa. Utilice jabón
neutro, que es seguro para las
superficies pintadas.
Tras lavarlo, aclare el vehículo por
completo con agua tibia o fría. No
deje que el jabón se seque encima
del acabado del vehículo.
Tras lavar el vehículo,
compruebe los frenos mientras
conduce despacio para ver si
se han visto afectados por el
agua antes de ponerse de
nuevo a rodar en la carretera. Si
los frenos no funcionan
correctamente, séquelos
pisándolos ligeramente mien -
tras conduce en línea recta y a
poca velocidad.
ADVERTENCIA
