Page 293 of 610

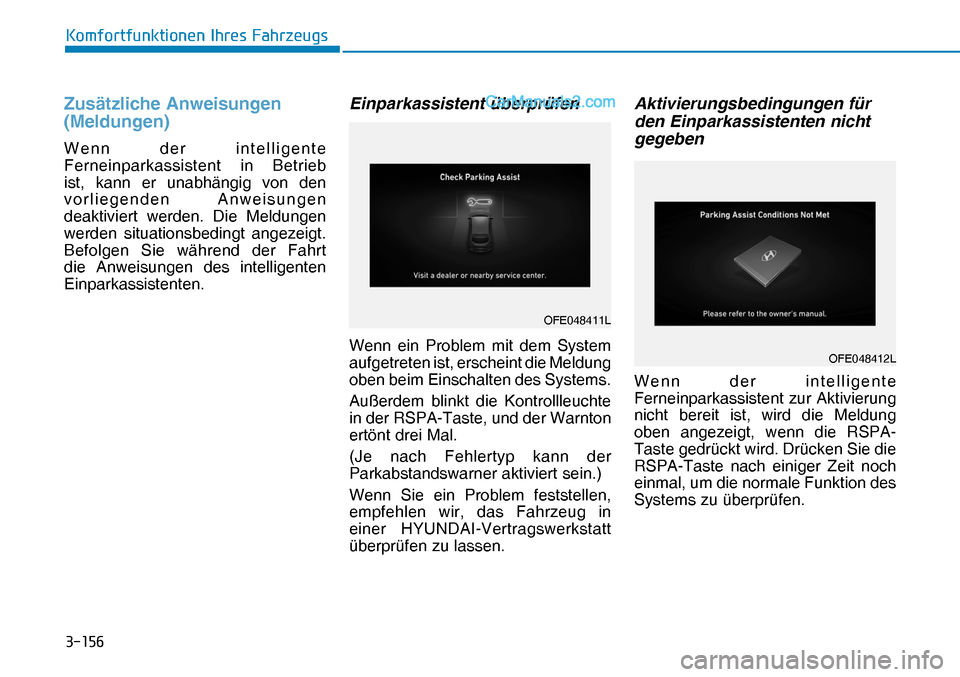

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Zusätzliche Anweisungen
(Meldungen)
OFE048412LWenn der intelligente
Ferneinparkassistent in Betrieb
ist, kann er unabh](/manual-img/35/16305/w960_16305-292.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Zusätzliche Anweisungen
(Meldungen)
OFE048412LWenn der intelligente
Ferneinparkassistent in Betrieb
ist, kann er unabh")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Zusätzliche Anweisungen
(Meldungen)
OFE048412LWenn der intelligente
Ferneinparkassistent in Betrieb
ist, kann er unabhängig von den
vorliegenden Anweisungen
deaktiviert werden. Die Meldungen
werden situationsbedingt angezeigt.
Befolgen Sie während der Fahrt
die Anweisungen des intelligenten
Einparkassistenten.
Einparkassistent überprüfen
Wenn ein Problem mit dem System
aufgetreten ist, erscheint die Meldung
oben beim Einschalten des Systems.
Außerdem blinkt die Kontrollleuchte
in der RSPA-Taste, und der Warnton
ertönt drei Mal.
(Je nach Fehlertyp kann der
Parkabstandswarner aktiviert sein.)
Wenn Sie ein Problem feststellen,
empfehlen wir, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
Aktivierungsbedingungen für
den Einparkassistenten nicht
gegeben
Wenn der intelligente
Ferneinparkassistent zur Aktivierung
nicht bereit ist, wird die Meldung
oben angezeigt, wenn die RSPA-
Taste gedrückt wird. Drücken Sie die
RSPA-Taste nach einiger Zeit noch
einmal, um die normale Funktion des
Systems zu überprüfen. OFE048411L
Page 306 of 610

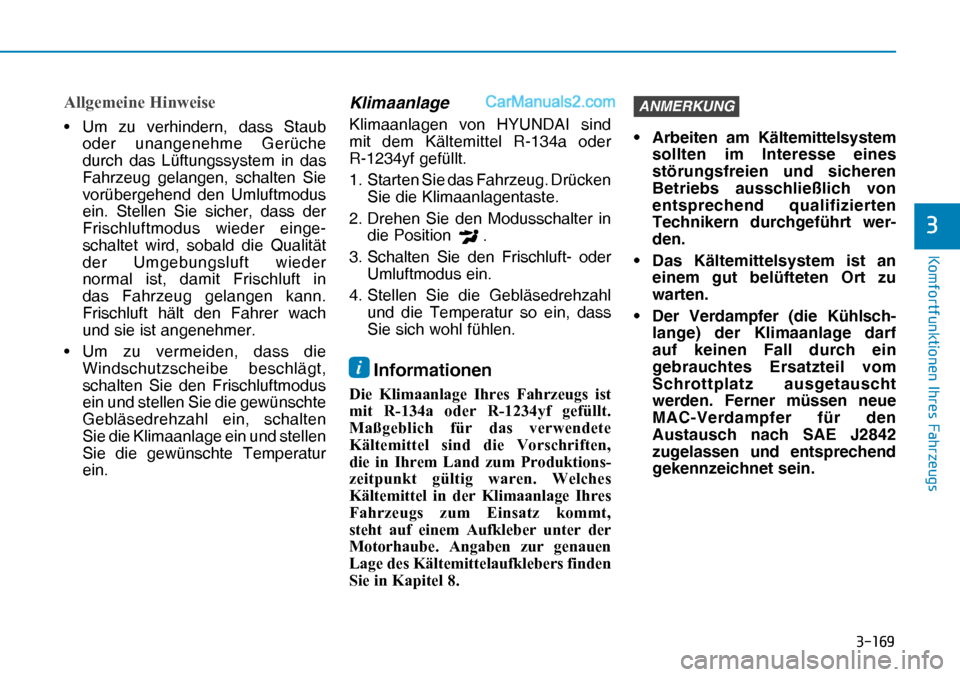

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
$ O O J H P H L Q H + L Q Z H L V H
• Um zu verhindern, dass Staub
oder unangenehme Gerüche
durch das Lüftung](/manual-img/35/16305/w960_16305-305.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
$ O O J H P H L Q H + L Q Z H L V H
• Um zu verhindern, dass Staub
oder unangenehme Gerüche
durch das Lüftung")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
$ O O J H P H L Q H + L Q Z H L V H
• Um zu verhindern, dass Staub
oder unangenehme Gerüche
durch das Lüftungssystem in das
Fahrzeug gelangen, schalten Sie
vorübergehend den Umluftmodus
ein. Stellen Sie sicher, dass der
Frischluftmodus wieder einge-
schaltet wird, sobald die Qualität
der Umgebungsluft wieder
normal ist, damit Frischluft in
das Fahrzeug gelangen kann.
Frischluft hält den Fahrer wach
und sie ist angenehmer.
• Um zu vermeiden, dass die
Windschutzscheibe beschlägt,
schalten Sie den Frischluftmodus
ein und stellen Sie die gewünschte
Gebläsedrehzahl ein, schalten
Sie die Klimaanlage ein und stellen
Sie die gewünschte Temperatur
ein.
Klimaanlage
Klimaanlagen von HYUNDAI sind
mit dem Kältemittel R-134a oder
R-1234yf gefüllt.
1. Starten Sie das Fahrzeug. Drücken
Sie die Klimaanlagentaste.
2. Drehen Sie den Modusschalter in
die Position
.
3. Schalten Sie den Frischluft- oder
Umluftmodus ein.
4. Stellen Sie die Gebläsedrehzahl
und die Temperatur so ein, dass
Sie sich wohl fühlen.
i Informationen
' L H . O L P D D Q O D J H , K U H V ) D K U ] H X J V L V W
P L W 5 D R G H U 5 \ I J H I
Page 308 of 610

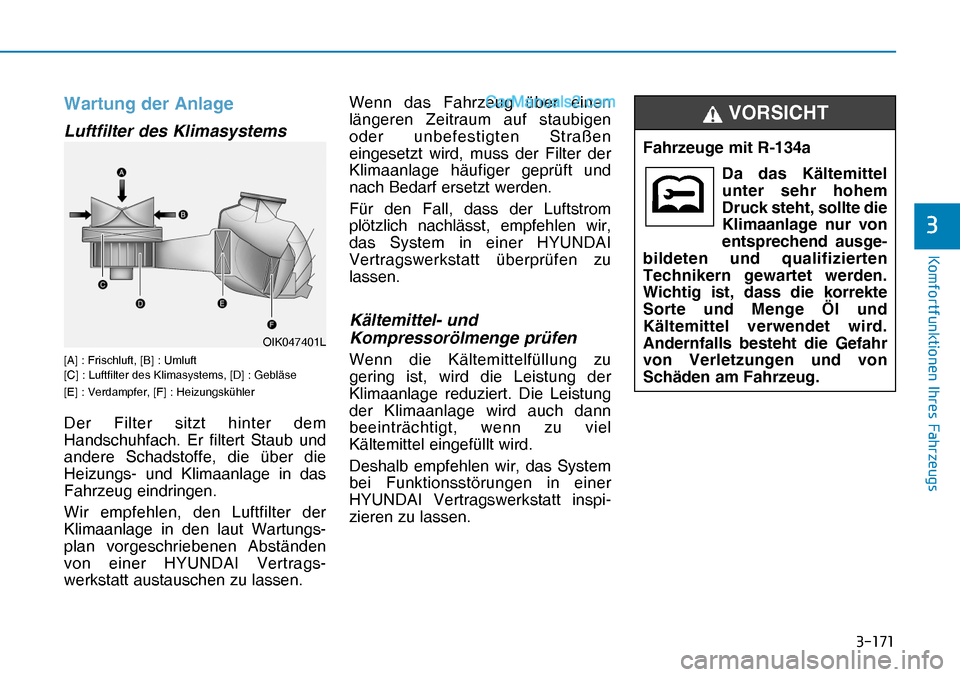

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Wartung der Anlage
Luftfilter des Klimasystems
[A] : Frischluft, [B] : Umluft
[C] : Luftfilter des Klimasystems, [D] :](/manual-img/35/16305/w960_16305-307.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Wartung der Anlage
Luftfilter des Klimasystems
[A] : Frischluft, [B] : Umluft
[C] : Luftfilter des Klimasystems, [D] :")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Wartung der Anlage
Luftfilter des Klimasystems
[A] : Frischluft, [B] : Umluft
[C] : Luftfilter des Klimasystems, [D] : Gebläse
[E] : Verdampfer, [F] : Heizungskühler
Der Filter sitzt hinter dem
Handschuhfach. Er filtert Staub und
andere Schadstoffe, die über die
Heizungs- und Klimaanlage in das
Fahrzeug eindringen.
Wir empfehlen, den Luftfilter der
Klimaanlage in den laut Wartungs-
plan vorgeschriebenen Abständen
von einer HYUNDAI Vertrags-
werkstatt austauschen zu lassen.Wenn das Fahrzeug über einen
längeren Zeitraum auf staubigen
oder unbefestigten Straßen
eingesetzt wird, muss der Filter der
Klimaanlage häufiger geprüft und
nach Bedarf ersetzt werden.
Für den Fall, dass der Luftstrom
plötzlich nachlässt, empfehlen wir,
das System in einer HYUNDAI
Vertragswerkstatt überprüfen zu
lassen.
Kältemittel- und
Kompressorölmenge prüfen
Wenn die Kältemittelfüllung zu
gering ist, wird die Leistung der
Klimaanlage reduziert. Die Leistung
der Klimaanlage wird auch dann
beeinträchtigt, wenn zu viel
Kältemittel eingefüllt wird.
Deshalb empfehlen wir, das System
bei Funktionsstörungen in einer
HYUNDAI Vertragswerkstatt inspi-
zieren zu lassen.Fahrzeuge mit R-134a
Da das Kältemittel
unter sehr hohem
Druck steht, sollte die
Klimaanlage nur von
entsprechend ausge-
bildeten und qualifizierten
Technikern gewartet werden.
Wichtig ist, dass die korrekte
Sorte und Menge Öl und
Kältemittel verwendet wird.
Andernfalls besteht die Gefahr
von Verletzungen und von
Schäden am Fahrzeug.
VORSICHT
OIK047401L
Page 309 of 610

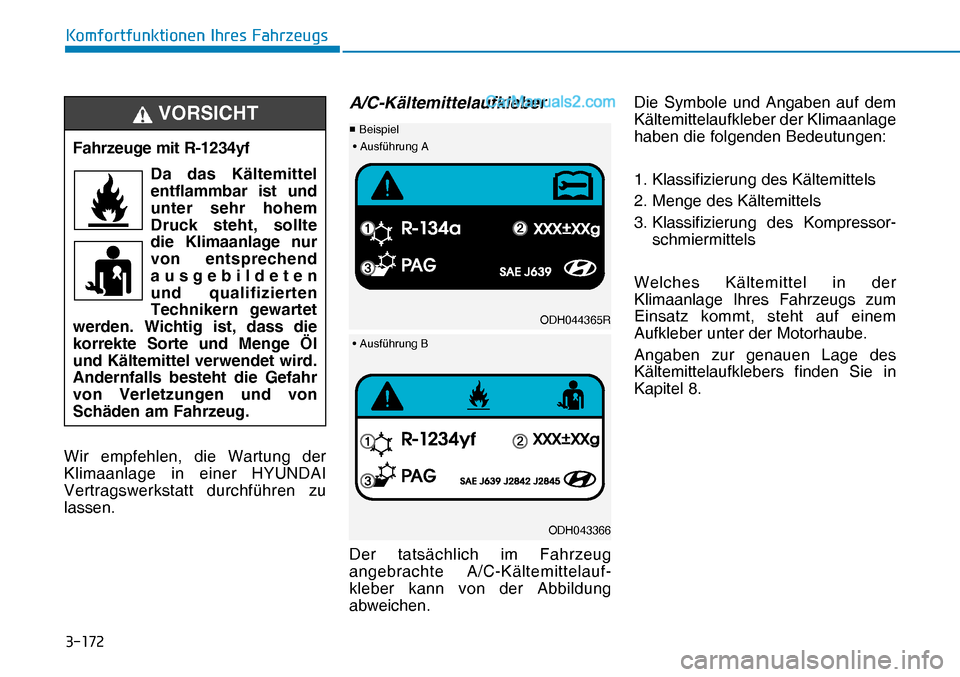

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Wir empfehlen, die Wartung der
Klimaanlage in einer HYUNDAI
Vertragswerkstatt durchführen zu
lassen.
A/C-Kältemittela](/manual-img/35/16305/w960_16305-308.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Wir empfehlen, die Wartung der
Klimaanlage in einer HYUNDAI
Vertragswerkstatt durchführen zu
lassen.
A/C-Kältemittela")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Wir empfehlen, die Wartung der
Klimaanlage in einer HYUNDAI
Vertragswerkstatt durchführen zu
lassen.
A/C-Kältemittelaufkleber
Der tatsächlich im Fahrzeug
angebrachte A/C-Kältemittelauf-
kleber kann von der Abbildung
abweichen.Die Symbole und Angaben auf dem
Kältemittelaufkleber der Klimaanlage
haben die folgenden Bedeutungen:
1. Klassifizierung des Kältemittels
2. Menge des Kältemittels
3. Klassifizierung des Kompressor-
schmiermittels
Welches Kältemittel in der
Klimaanlage Ihres Fahrzeugs zum
Einsatz kommt, steht auf einem
Aufkleber unter der Motorhaube.
Angaben zur genauen Lage des
Kältemittelaufklebers finden Sie in
Kapitel 8. Fahrzeuge mit R-1234yf
Da das Kältemittel
entflammbar ist und
unter sehr hohem
Druck steht, sollte
die Klimaanlage nur
von entsprechend
ausgebildeten
und qualifizierten
Technikern gewartet
werden. Wichtig ist, dass die
korrekte Sorte und Menge Öl
und Kältemittel verwendet wird.
Andernfalls besteht die Gefahr
von Verletzungen und von
Schäden am Fahrzeug.
VORSICHT
ODH043366
• Ausführung B
ODH044365R
v
Beispiel
• Ausführung A
Page 322 of 610

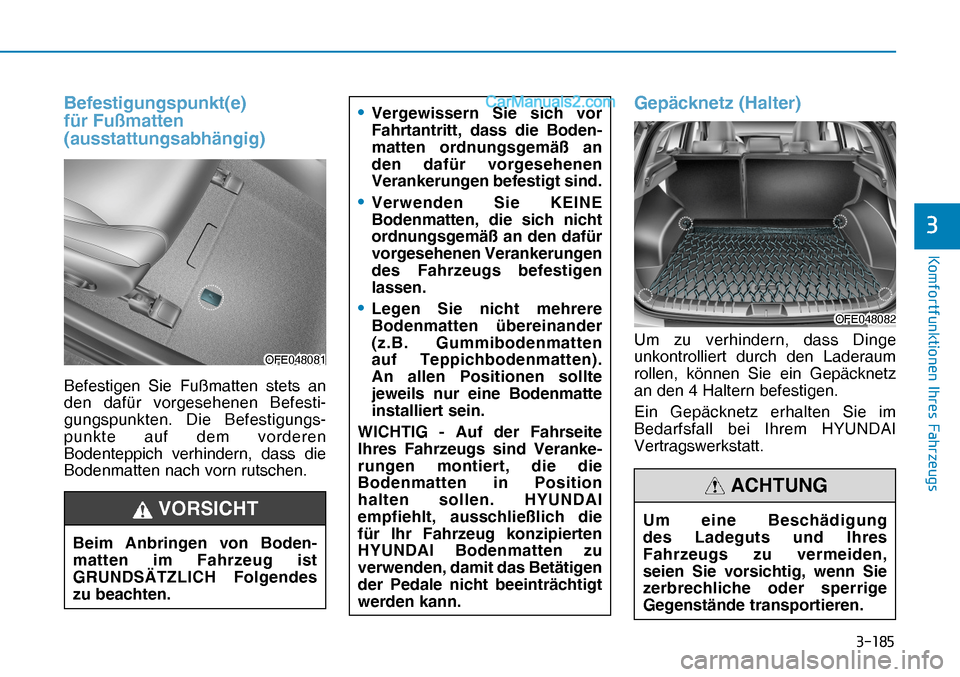

![Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Befestigungspunkt(e)
für Fußmatten
(ausstattungsabhängig)
Befestigen Sie Fußmatten stets an
den dafür vorgesehe](/manual-img/35/16305/w960_16305-321.png "Hyundai Nexo 2019 Betriebsanleitung (in German)
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Befestigungspunkt(e)
für Fußmatten
(ausstattungsabhängig)
Befestigen Sie Fußmatten stets an
den dafür vorgesehe")
. R P I R U W I X Q N W L R Q H Q , K U H V ) D K U ] H X J V
Befestigungspunkt(e)
für Fußmatten
(ausstattungsabhängig)
Befestigen Sie Fußmatten stets an
den dafür vorgesehenen Befesti-
gungspunkten. Die Befestigungs-
punkte auf dem vorderen
Bodenteppich verhindern, dass die
Bodenmatten nach vorn rutschen.
Gepäcknetz (Halter)
Um zu verhindern, dass Dinge
unkontrolliert durch den Laderaum
rollen, können Sie ein Gepäcknetz
an den 4 Haltern befestigen.
Ein Gepäcknetz erhalten Sie im
Bedarfsfall bei Ihrem HYUNDAI
Vertragswerkstatt.
• Vergewissern Sie sich vor
Fahrtantritt, dass die Boden-
matten ordnungsgemäß an
den dafür vorgesehenen
Verankerungen befestigt sind.
• Verwenden Sie KEINE
Bodenmatten, die sich nicht
ordnungsgemäß an den dafür
vorgesehenen Verankerungen
des Fahrzeugs befestigen
lassen.
• Legen Sie nicht mehrere
Bodenmatten übereinander
(z.B. Gummibodenmatten
auf Teppichbodenmatten).
An allen Positionen sollte
jeweils nur eine Bodenmatte
installiert sein.
WICHTIG - Auf der Fahrseite
Ihres Fahrzeugs sind Veranke-
rungen montiert, die die
Bodenmatten in Position
halten sollen. HYUNDAI
empfiehlt, ausschließlich die
für Ihr Fahrzeug konzipierten
HYUNDAI Bodenmatten zu
verwenden, damit das Betätigen
der Pedale nicht beeinträchtigt
werden kann.
Beim Anbringen von Boden-
matten im Fahrzeug ist
GRUNDSÄTZLICH Folgendes
zu beachten.
VORSICHT
OFE048082OFE048082
OFE048081OFE048081
Um eine Beschädigung
des Ladeguts und Ihres
Fahrzeugs zu vermeiden,
seien Sie vorsichtig, wenn Sie
zerbrechliche oder sperrige
Gegenstände transportieren.
ACHTUNG

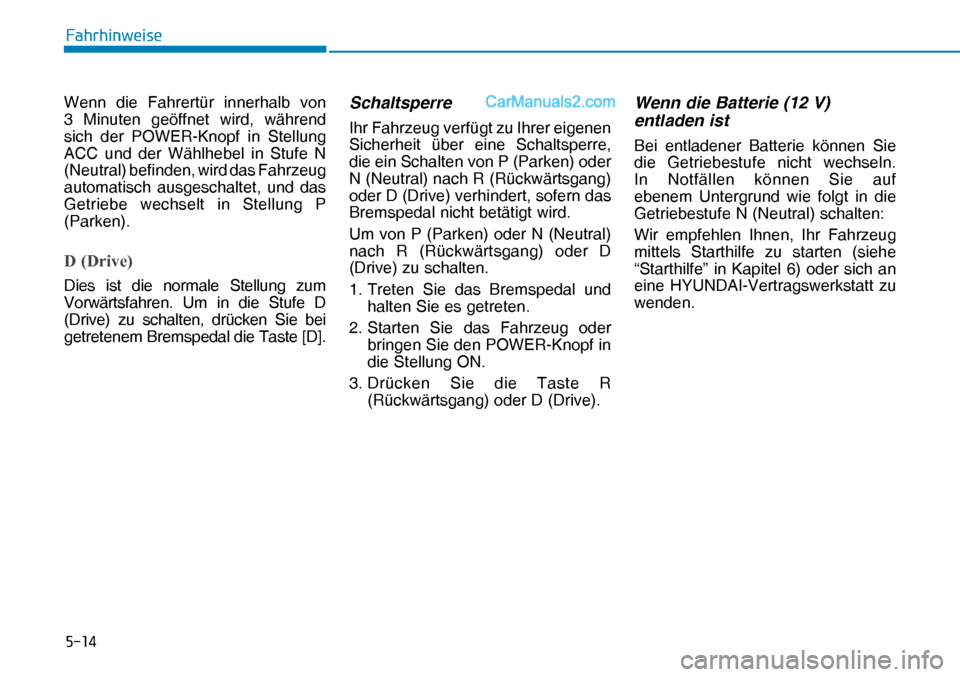

Page 345 of 610
) D K U K L Q Z H L V H
Wenn die Fahrertür innerhalb von
3 Minuten geöffnet wird, während
sich der POWER-Knopf in Stellung
ACC und der Wählhebel in Stufe N
(Neutral) befinden, wird das Fahrzeug
automatisch ausgeschaltet, und das
Getriebe wechselt in Stellung P
(Parken).
' ' U L Y H
Dies ist die normale Stellung zum
Vorwärtsfahren. Um in die Stufe D
(Drive) zu schalten, drücken Sie bei
getretenem Bremspedal die Taste [D].
Schaltsperre
Ihr Fahrzeug verfügt zu Ihrer eigenen
Sicherheit über eine Schaltsperre,
die ein Schalten von P (Parken) oder
N (Neutral) nach R (Rückwärtsgang)
oder D (Drive) verhindert, sofern das
Bremspedal nicht betätigt wird.
Um von P (Parken) oder N (Neutral)
nach R (Rückwärtsgang) oder D
(Drive) zu schalten.
1. Treten Sie das Bremspedal und
halten Sie es getreten.
2. Starten Sie das Fahrzeug oder
bringen Sie den POWER-Knopf in
die Stellung ON.
3. Drücken Sie die Taste R
(Rückwärtsgang) oder D (Drive).
Wenn die Batterie (12 V)
entladen ist
Bei entladener Batterie können Sie
die Getriebestufe nicht wechseln.
In Notfällen können Sie auf
ebenem Untergrund wie folgt in die
Getriebestufe N (Neutral) schalten:
Wir empfehlen Ihnen, Ihr Fahrzeug
mittels Starthilfe zu starten (siehe
“Starthilfe” in Kapitel 6) oder sich an
eine HYUNDAI-Vertragswerkstatt zu
wenden.

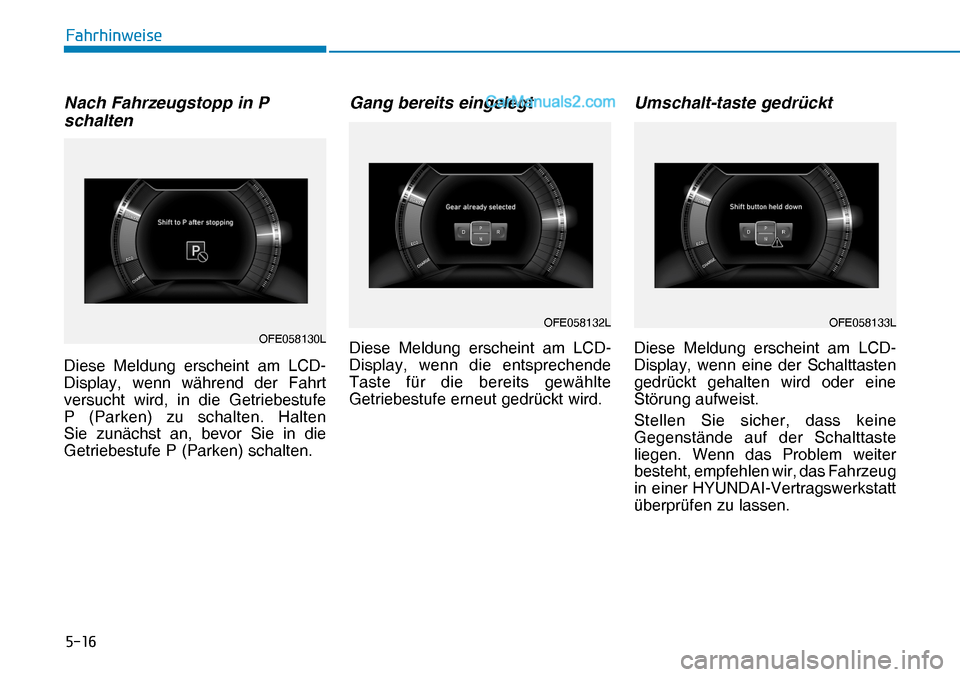

Page 347 of 610
) D K U K L Q Z H L V H
OFE058133LNach Fahrzeugstopp in P
schalten
Diese Meldung erscheint am LCD-
Display, wenn während der Fahrt
versucht wird, in die Getriebestufe
P (Parken) zu schalten. Halten
Sie zunächst an, bevor Sie in die
Getriebestufe P (Parken) schalten.
Gang bereits eingelegt
Diese Meldung erscheint am LCD-
Display, wenn die entsprechende
Taste für die bereits gewählte
Getriebestufe erneut gedrückt wird.
Umschalt-taste gedrückt
Diese Meldung erscheint am LCD-
Display, wenn eine der Schalttasten
gedrückt gehalten wird oder eine
Störung aufweist.
Stellen Sie sicher, dass keine
Gegenstände auf der Schalttaste
liegen. Wenn das Problem weiter
besteht, empfehlen wir, das Fahrzeug
in einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen. OFE058130L OFE058132L
Page 348 of 610
) D K U K L Q Z H L V H

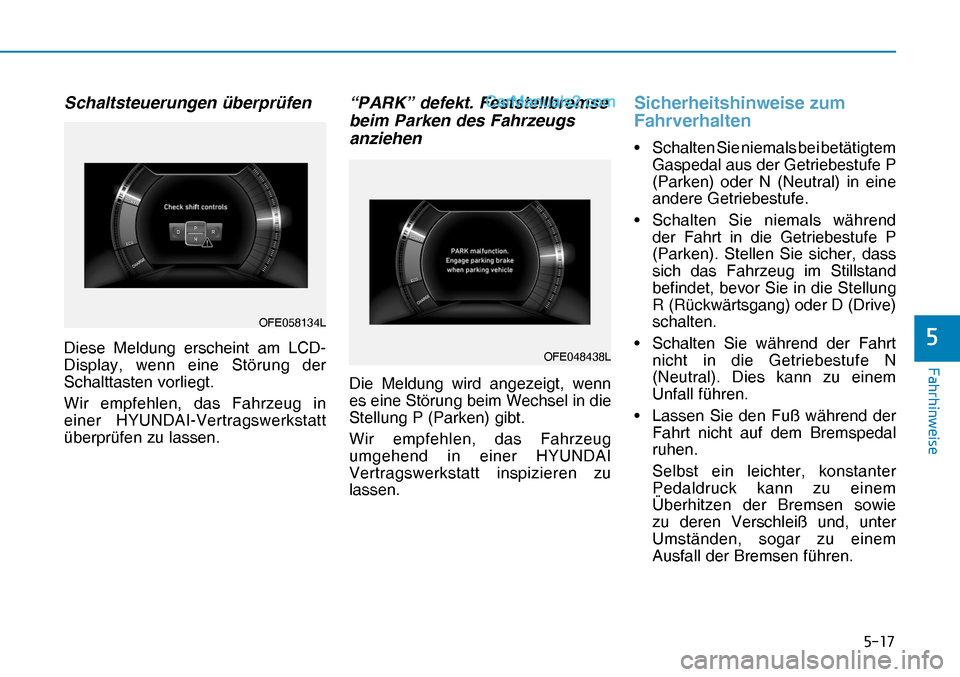

Schaltsteuerungen überprüfen
Diese Meldung erscheint am LCD-
Display, wenn eine Störung der
Schalttasten vorliegt.
Wir empfehlen, das Fahrzeug in
einer HYUNDAI-Vertragswerkstatt
überprüfen zu lassen.
“PARK” defekt. Feststellbremse
beim Parken des Fahrzeugs
anziehen
Die Meldung wird angezeigt, wenn
es eine Störung beim Wechsel in die
Stellung P (Parken) gibt.
Wir empfehlen, das Fahrzeug
umgehend in einer HYUNDAI
Vertragswerkstatt inspizieren zu
lassen.
Sicherheitshinweise zum
Fahrverhalten
OFE048438L• Schalten Sie niemals bei betätigtem
Gaspedal aus der Getriebestufe P
(Parken) oder N (Neutral) in eine
andere Getriebestufe.
• Schalten Sie niemals während
der Fahrt in die Getriebestufe P
(Parken). Stellen Sie sicher, dass
sich das Fahrzeug im Stillstand
befindet, bevor Sie in die Stellung
R (Rückwärtsgang) oder D (Drive)
schalten.
• Schalten Sie während der Fahrt
nicht in die Getriebestufe N
(Neutral). Dies kann zu einem
Unfall führen.
• Lassen Sie den Fuß während der
Fahrt nicht auf dem Bremspedal
ruhen.
Selbst ein leichter, konstanter
Pedaldruck kann zu einem
Überhitzen der Bremsen sowie
zu deren Verschleiß und, unter
Umständen, sogar zu einem
Ausfall der Bremsen führen. OFE058134L
