2019 Hyundai Nexo hyundai


:DUWXQJ
6,&+(581*(1

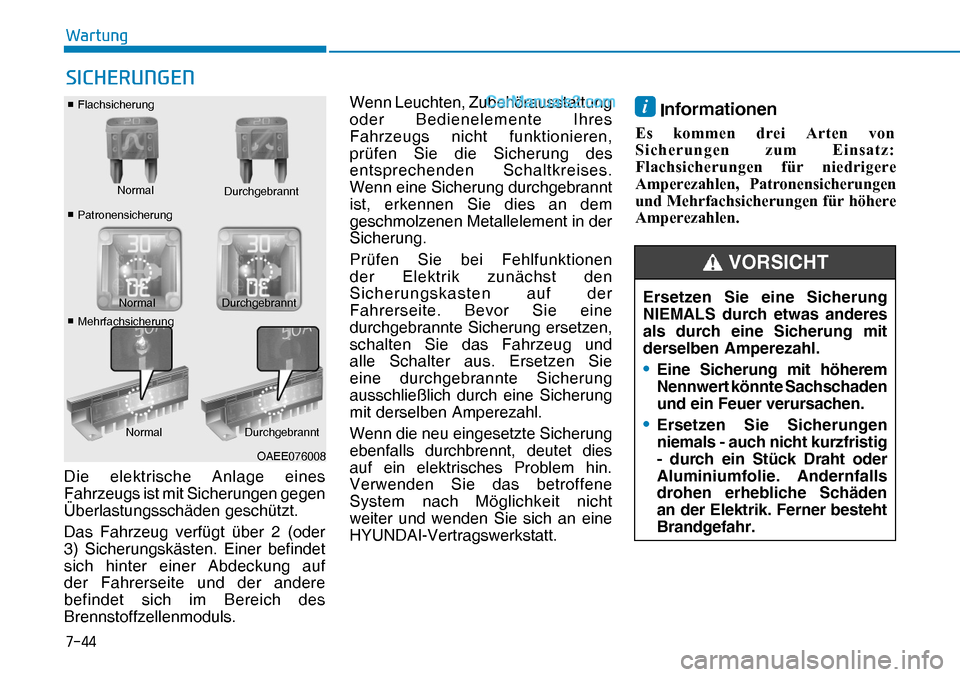

Die elektrische Anlage eines
Fahrzeugs ist mit Sicherungen gegen
Überlastungsschäden geschützt.
Das Fahrzeug verfügt über 2 (oder
3) Sicherungskästen. Einer befindet
sich hinter einer Abdeckung auf
der Fahrerseite und der andere
befindet sich im Bereich des
Brennstoffzellenmoduls.Wenn Leuchten, Zubehörausstattung
oder Bedienelemente Ihres
Fahrzeugs nicht funktionieren,
prüfen Sie die Sicherung des
entsprechenden Schaltkreises.
Wenn eine Sicherung durchgebrannt
ist, erkennen Sie dies an dem
geschmolzenen Metallelement in der
Sicherung.
Prüfen Sie bei Fehlfunktionen
der Elektrik zunächst den
Sicherungskasten auf der
Fahrerseite. Bevor Sie eine
durchgebrannte Sicherung ersetzen,
schalten Sie das Fahrzeug und
alle Schalter aus. Ersetzen Sie
eine durchgebrannte Sicherung
ausschließlich durch eine Sicherung
mit derselben Amperezahl.
Wenn die neu eingesetzte Sicherung
ebenfalls durchbrennt, deutet dies
auf ein elektrisches Problem hin.
Verwenden Sie das betroffene
System nach Möglichkeit nicht
weiter und wenden Sie sich an eine
HYUNDAI-Vertragswerkstatt.
i Informationen
(V NRPPHQ GUHL $UWHQ YRQ
6LFKHUXQJHQ ]XP (LQVDW]
)ODFKVLFKHUXQJHQ I


:DUWXQJ

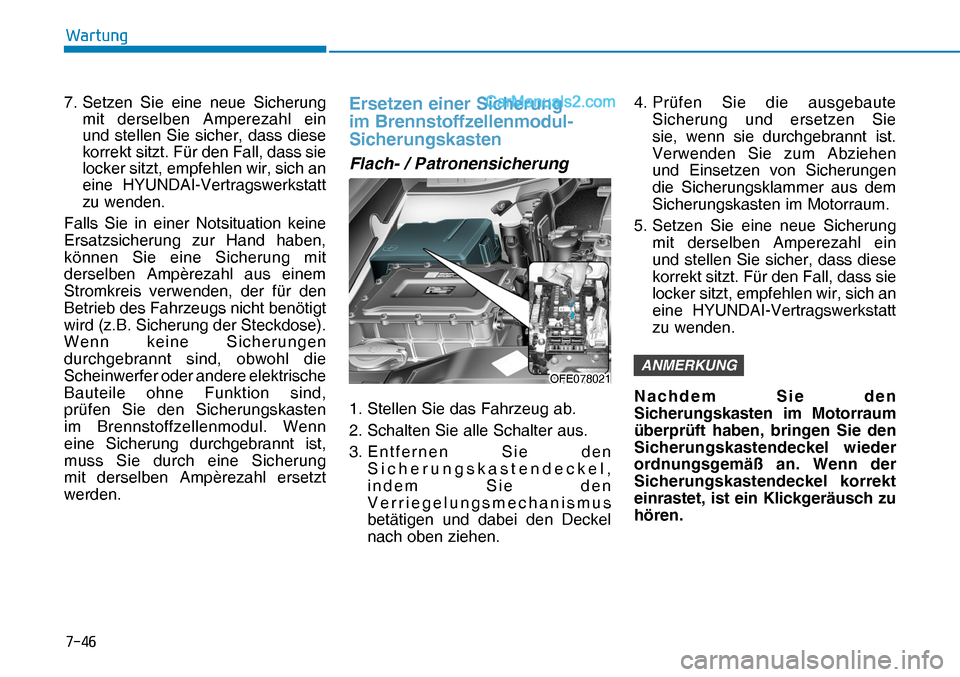

7. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein
und stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
Falls Sie in einer Notsituation keine
Ersatzsicherung zur Hand haben,
können Sie eine Sicherung mit
derselben Ampèrezahl aus einem
Stromkreis verwenden, der für den
Betrieb des Fahrzeugs nicht benötigt
wird (z.B. Sicherung der Steckdose).
Wenn keine Sicherungen
durchgebrannt sind, obwohl die
Scheinwerfer oder andere elektrische
Bauteile ohne Funktion sind,
prüfen Sie den Sicherungskasten
im Brennstoffzellenmodul. Wenn
eine Sicherung durchgebrannt ist,
muss Sie durch eine Sicherung
mit derselben Ampèrezahl ersetzt
werden.Ersetzen einer Sicherung
im Brennstoffzellenmodul-
Sicherungskasten
Flach- / Patronensicherung
1. Stellen Sie das Fahrzeug ab.
2. Schalten Sie alle Schalter aus.
3. Entfernen Sie den
Sicherungskastendeckel,
indem Sie den
Verriegelungsmechanismus
betätigen und dabei den Deckel
nach oben ziehen.4. Prüfen Sie die ausgebaute
Sicherung und ersetzen Sie
sie, wenn sie durchgebrannt ist.
Verwenden Sie zum Abziehen
und Einsetzen von Sicherungen
die Sicherungsklammer aus dem
Sicherungskasten im Motorraum.
5. Setzen Sie eine neue Sicherung
mit derselben Amperezahl ein
und stellen Sie sicher, dass diese
korrekt sitzt. Für den Fall, dass sie
locker sitzt, empfehlen wir, sich an
eine HYUNDAI-Vertragswerkstatt
zu wenden.
ANMERKUNGOFE078021OFE078021Nachdem Sie den
Sicherungskasten im Motorraum
überprüft haben, bringen Sie den
Sicherungskastendeckel wieder
ordnungsgemäß an. Wenn der
Sicherungskastendeckel korrekt
einrastet, ist ein Klickgeräusch zu
hören.



:DUWXQJ
*/ž+/$03(1

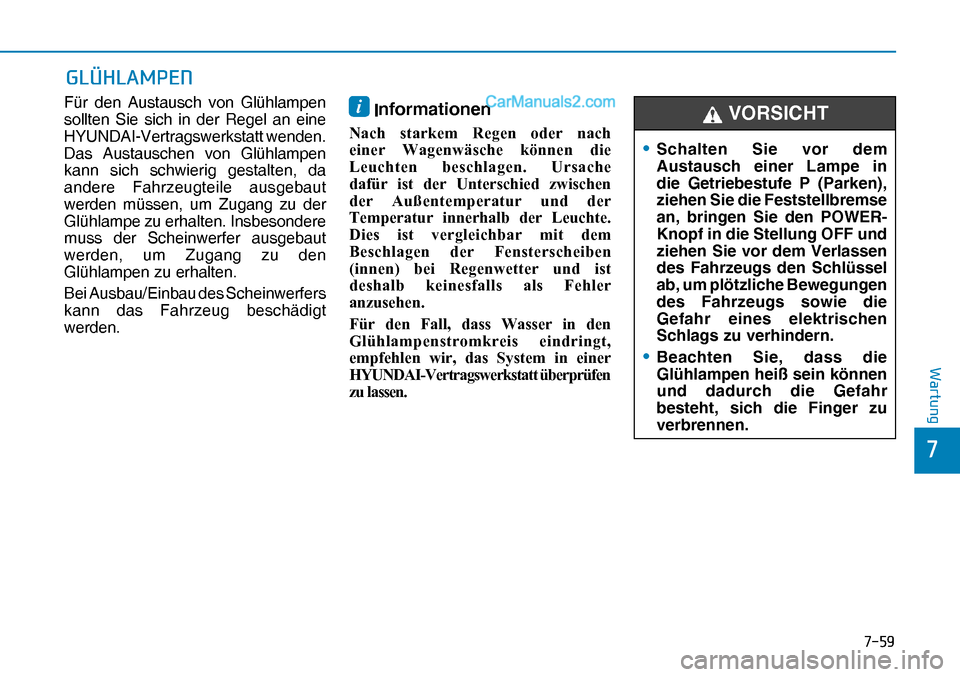

Für den Austausch von Glühlampen
sollten Sie sich in der Regel an eine
HYUNDAI-Vertragswerkstatt wenden.
Das Austauschen von Glühlampen
kann sich schwierig gestalten, da
andere Fahrzeugteile ausgebaut
werden müssen, um Zugang zu der
Glühlampe zu erhalten. Insbesondere
muss der Scheinwerfer ausgebaut
werden, um Zugang zu den
Glühlampen zu erhalten.
Bei Ausbau/Einbau des Scheinwerfers
kann das Fahrzeug beschädigt
werden.i Informationen
1DFK VWDUNHP 5HJHQ RGHU QDFK
HLQHU :DJHQZlVFKH N|QQHQ GLH
/HXFKWHQ EHVFKODJHQ 8UVDFKH
GDI


:DUWXQJ

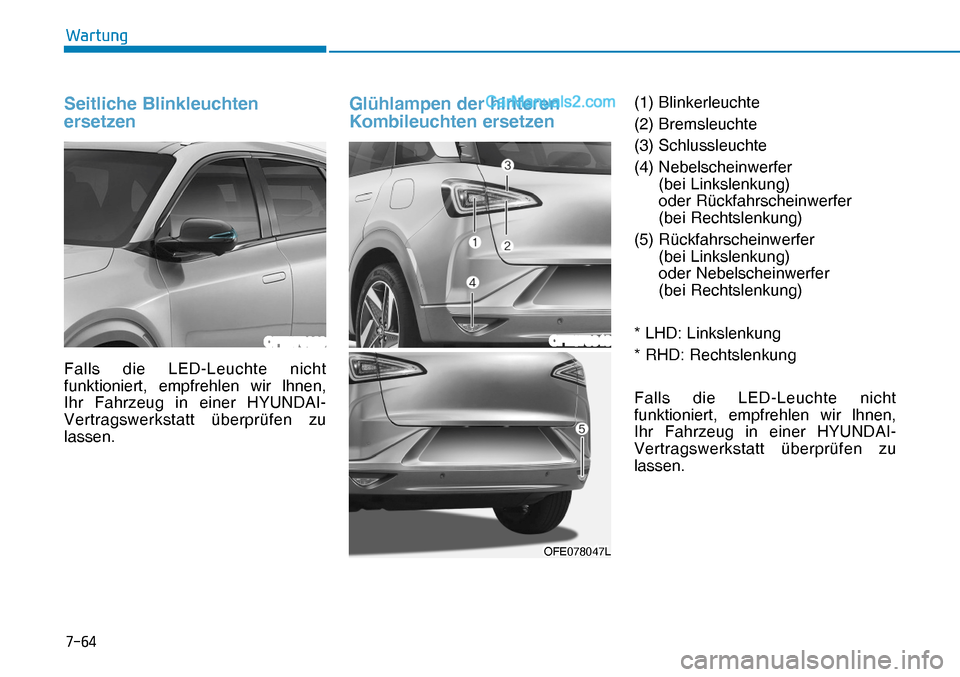

Seitliche Blinkleuchten
ersetzen
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen.
Glühlampen der hinteren
Kombileuchten ersetzen
OFE078029OFE078040
OFE078047LOFE078047L(1) Blinkerleuchte
(2) Bremsleuchte
(3) Schlussleuchte
(4) Nebelscheinwerfer
(bei Linkslenkung)
oder Rückfahrscheinwerfer
(bei Rechtslenkung)
(5) Rückfahrscheinwerfer
(bei Linkslenkung)
oder Nebelscheinwerfer
(bei Rechtslenkung)
* LHD: Linkslenkung
* RHD: Rechtslenkung
Falls die LED-Leuchte nicht
funktioniert, empfrehlen wir lhnen,
Ihr Fahrzeug in einer HYUNDAI-
Vertragswerkstatt überprüfen zu
lassen. OFE078029 OFE078040



:DUWXQJ

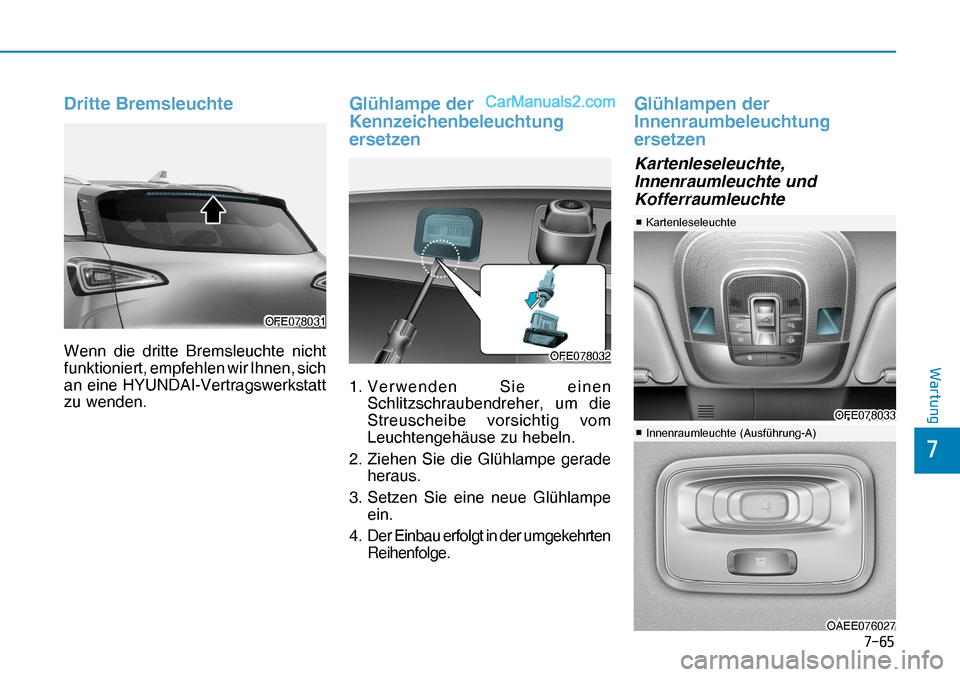

Dritte Bremsleuchte
Wenn die dritte Bremsleuchte nicht
funktioniert, empfehlen wir Ihnen, sich
an eine HYUNDAI-Vertragswerkstatt
zu wenden.
Glühlampe der
Kennzeichenbeleuchtung
ersetzen
1. Verwenden Sie einen
Schlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
ein.
4. Der Einbau erfolgt in der umgekehrten
Reihenfolge.
Glühlampen der
Innenraumbeleuchtung
ersetzen
OFE078032OFE078032
OFE078033OFE078033
OAEE076027OAEE076027

v

Kartenleseleuchte
OFE078031OFE078031Kartenleseleuchte,
Innenraumleuchte und
Kofferraumleuchte
v

Innenraumleuchte (Ausführung-A)


:DUWXQJ
Falls die LED-Leuchte nicht
funktioniert, empfehlen wir Ihnen,

Ihr Fahrzeug von einer HYUNDAI-
Vertragswerkstatt überprüfen lassen.

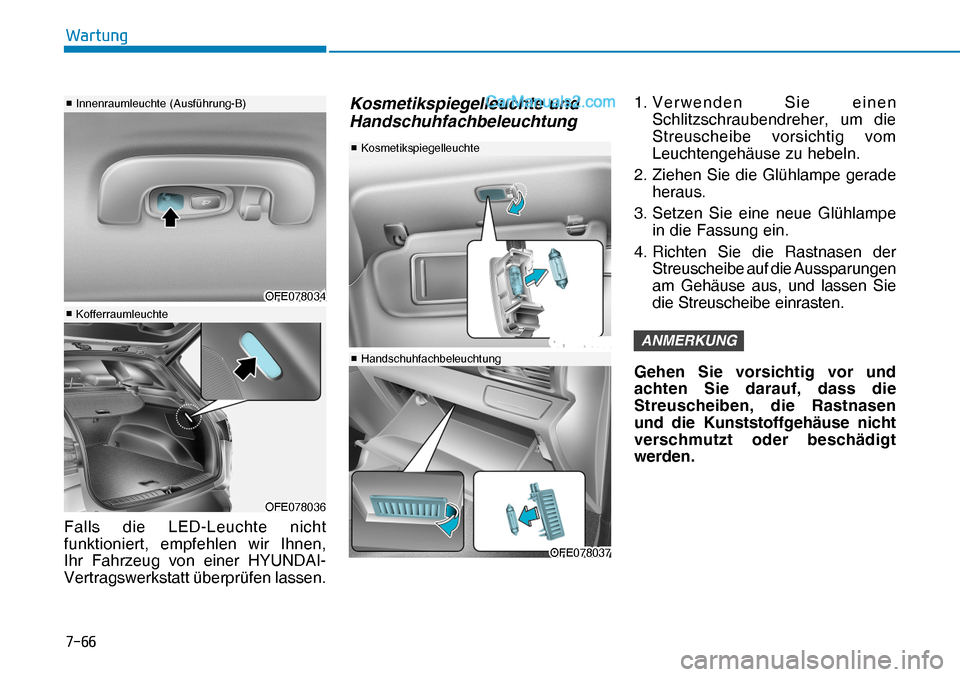

Kosmetikspiegelleuchte und
Handschuhfachbeleuchtung1. Verwenden Sie einen
Schlitzschraubendreher, um die
Streuscheibe vorsichtig vom
Leuchtengehäuse zu hebeln.
2. Ziehen Sie die Glühlampe gerade
heraus.
3. Setzen Sie eine neue Glühlampe
in die Fassung ein.
4. Richten Sie die Rastnasen der
Streuscheibe auf die Aussparungen
am Gehäuse aus, und lassen Sie
die Streuscheibe einrasten.
ANMERKUNG

v

Kosmetikspiegelleuchte
OFE078035
v

Handschuhfachbeleuchtung
OFE078037OFE078037
OFE078034OFE078034
OFE078036OFE078036

v

Innenraumleuchte (Ausführung-B)

v

KofferraumleuchteGehen Sie vorsichtig vor und
achten Sie darauf, dass die
Streuscheiben, die Rastnasen
und die Kunststoffgehäuse nicht
verschmutzt oder beschädigt
werden. OFE078035



7HFKQLVFKH'DWHQXQG9HUEUDXFKHULQIRUPDWLRQHQ

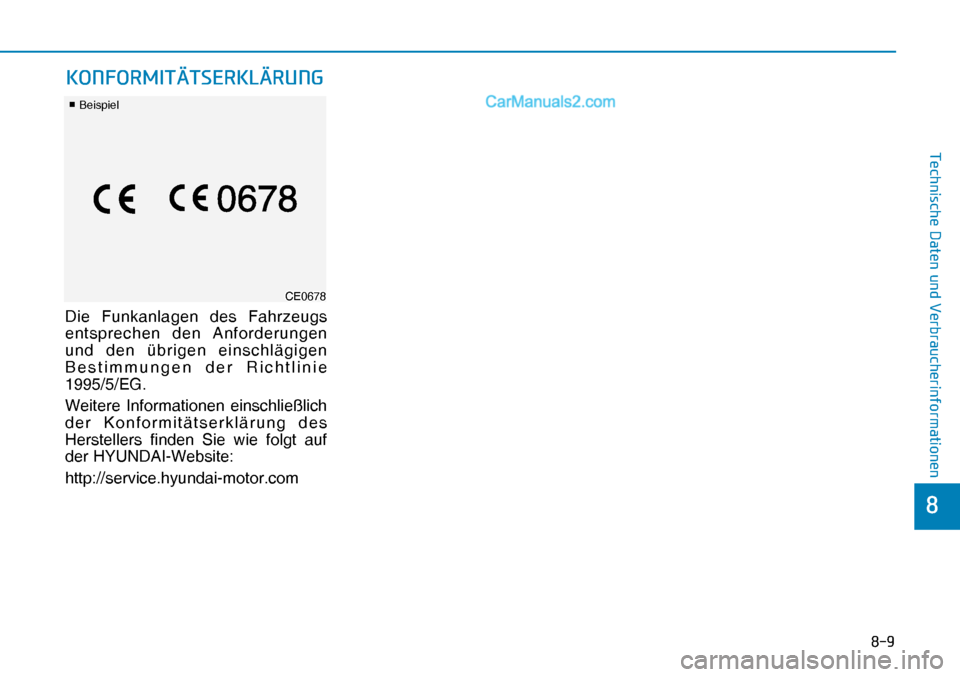

Die Funkanlagen des Fahrzeugs
entsprechen den Anforderungen
und den übrigen einschlägigen
Bestimmungen der Richtlinie
1995/5/EG.
Weitere Informationen einschließlich
der Konformitätserklärung des
Herstellers finden Sie wie folgt auf
der HYUNDAI-Website:
http://service.hyundai-motor.com
CE0678CE0678
.21)250,7†76(5./†581*

v
Beispiel
