Luci
Selezionando la voce "Luci" è possibile
effettuare le seguenti regolazioni: "Luci
di cortesia", "Luci diurne", "Luci
cornering", "Sensore fari", "Follow me
home".
Porte & Bloccoporte
Selezionando la voce "Porte &
Bloccoporte" è possibile effettuare le
seguenti regolazioni: "Autoclose", "Luci
alla chiusura", "Sbloc. porte/usc.".
NOTA In presenza di sistema
Uconnect™alcune voci di Menu
vengono visualizzate e gestite sul
display di quest'ultimo e non sul display
del quadro strumenti (fare riferimento a
quanto descritto nel capitolo dedicato
Multimedia o nel supplemento
disponibile online).
TRIP COMPUTER
Il "Trip computer" consente di
visualizzare, con dispositivo di
avviamento in posizione MAR, le
grandezze relative allo stato di
funzionamento della vettura.
Per effettuare il reset delle grandezze,
sul volante premere e mantenere
premuto il pulsanteMENU OK(versioni
con display Multifunzionale) fig. 59 o il
pulsanteOK(versioni con display
Multifunzionale Riconfigurabile) fig. 60.
NOTA Le grandezze “Autonomia” e
“Consumo istantaneo” non sono
azzerabili.
5905036J0002EM
6005036J0004EM
47

SISTEMA EOBD
(European On Board
Diagnosis)
(ove presente)
Funzionamento
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi
continua dei componenti correlati alle
emissioni presenti su vettura.
Segnala inoltre, mediante l'accensione
della spia
sul quadro strumenti,
unitamente alla visualizzazione di un
messaggio sul display, la condizione di
deterioramento dei componenti stessi
(vedere paragrafo "Spie e messaggi" in
questo capitolo).
L’obiettivo del sistema EOBD (European
On Board Diagnosis) è quello di:
tenere sotto controllo l’efficienza
dell’impianto;
segnalare un aumento delle
emissioni;
segnalare la necessità di sostituire i
componenti deteriorati.
La vettura dispone inoltre di un
connettore, interfacciabile con
adeguata strumentazione, che permette
la lettura dei codici di errore
memorizzati nelle centraline elettroniche
e di una serie di parametri caratteristici
della diagnosi e del funzionamento del
motore.Questa verifica può essere effettuata
anche dagli agenti addetti al controllo
del traffico.
AVVERTENZA Dopo l’eliminazione
dell’anomalia, per la verifica completa
dell’impianto, la Rete Assistenziale Fiat
è tenuta ad effettuare test di prova e,
qualora fosse necessario, prove su
strada le quali possono anche
richiedere lunga percorrenza.
48
CONOSCENZA DEL QUADRO STRUMENTI

SPIE E MESSAGGI
AVVERTENZA L'accensione della spia è associata a messaggio specifico e/o avviso acustico, dove il quadro strumenti lo
permetta. Tali segnalazioni sono sintetiche e cautelative e non devono essere considerate esaustive e/o alternative a quanto
specificato nel presente Libretto Uso e Manutenzione, di cui si consiglia sempre un'attenta lettura. In caso di segnalazione di
avaria fare sempre e comunque riferimento a quanto riportato nel presente capitolo.
AVVERTENZA Le segnalazioni di avaria che appaiono sul display sono suddivise in due categorie: anomalie gravi ed anomalie
meno gravi. Le anomalie gravi visualizzano un "ciclo" di segnalazioni ripetuto per un tempo prolungato. Le anomalie meno gravi
visualizzano un "ciclo" di segnalazioni per un tempo più limitato. È possibile interrompere il ciclo di visualizzazione di entrambe le
categorie. La spia sul quadro strumenti rimane accesa fino a quando non viene eliminata la causa del malfunzionamento.
NOTA Le spie e icone sottodescritte sono indicative e possono variare a seconda dell'allestimento o del mercato.
Spie di colore rosso
Spia Cosa significa
rossaLIQUIDO FRENI INSUFFICIENTE / FRENO DI STAZIONAMENTO INSERITO
Liquido freni insufficiente
La spia si accende quando il livello del liquido freni nella vaschetta scende sotto il livello minimo, a causa di
una possibile perdita di liquido dal circuito. Ripristinare il livello liquido freni, quindi verificare lo spegnimento
della spia. Se la spia rimane accesa rivolgersi alla Rete Assistenziale Fiat.
Freno di stazionamento inserito
La spia si accende con freno di stazionamento inserito.
rossaAVARIA SERVOSTERZO
Portando il dispositivo di avviamento in posizione MAR la spia (o il simbolo sul display) si accende, ma deve
spegnersi dopo alcuni secondi. Se la spia (o il simbolo sul display) rimane accesa potrebbe non essere
riscontrabile l'effetto del servosterzo e lo sforzo sul volante potrebbe aumentare sensibilmente, pur
essendo mantenuta la possibilità di sterzare la vettura. Rivolgersi appena possibile alla Rete Assistenziale
Fiat.
rossaAVARIA CAMBIO AUTOMATICO AT6
(per versioni/mercati, dove previsto)
La spia oppure il simbolo si accende, quando viene rilevata un'avaria al cambio automatico. Rivolgersi il più
presto possibile alla Rete Assistenziale Fiat.18)
49

Spia Cosa significa
rossaINSUFFICIENTE PRESSIONE OLIO MOTORE
La spia oppure il simbolo si accende in caso di insufficiente pressione dell’olio motore.
19)
AVVERTENZA Non utilizzare la vettura fin quando non è stata eliminata l'avaria. L'accensione del simbolo
non indica la quantità di olio presente nel motore: il controllo del livello va sempre effettuato manualmente.
rossa
giallo ambraAVARIA EBD
L’accensione contemporanea delle spie
(rossa) e(giallo ambra) con motore avviato indica un’avaria
del sistema EBD oppure che il sistema non risulta disponibile. In questo caso, con frenate violente si può
avere un blocco precoce delle ruote posteriori, con possibilità di sbandamento.
Guidando con estrema cautela, raggiungere immediatamente la più vicina Rete Assistenziale Fiat per la
verifica dell’impianto.
AVVERTENZA
18)La guida con il simbolo acceso può provocare gravi danni al cambio, causandone la rottura. Si può inoltre provocare il surriscaldamento
dell'olio: il suo eventuale contatto con il motore caldo o con i componenti dello scarico ad alta temperatura potrebbe provocare incendi.
19)Se il simbolo si accende durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
50
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
rossaCINTURE DI SICUREZZA NON ALLACCIATE
La spia si accende a luce fissa con vettura ferma e cintura di sicurezza lato guida oppure lato passeggero
(per versioni/mercati dove previsto), con passeggero seduto, non allacciata. La spia si accende a luce
lampeggiante, unitamente ad una segnalazione acustica quando, a vettura in movimento, la cintura di
sicurezza lato guida oppure lato passeggero (per versioni/mercati dove previsto) , con passeggero seduto,
non è correttamente allacciata. In questo caso allacciare la cintura di sicurezza.
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
La spia oppure su alcune versioni l'icona sul display si accende quando il motore è surriscaldato.
In caso di marcia normale: fermare la vettura, arrestare il motore e verificare che il livello del liquido di
raffreddamento all’interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il
raffreddamento del motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di
raffreddamento, assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta
stessa. Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento
la spia (oppure l'icona sul display) dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat.
In caso di utilizzo impegnativo della vettura(ad es. in condizioni di guida prestazionale): rallentare la
marcia e, nel caso in cui la spia rimanga accesa, fermare la vettura. Sostare per 2 oppure 3 minuti
mantenendo il motore avviato e leggermente accelerato per favorire una più attiva circolazione del liquido di
raffreddamento, dopodiché arrestare il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e
leggermente accelerato per alcuni minuti prima di arrestarlo.
rossaAVARIA ALTERNATORE
L'accensione della spia oppure del simbolo con motore avviato indica un'avaria al sistema di ricarica della
vettura. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
rossaINCOMPLETA CHIUSURA PORTE
La spia oppure il simbolo si accende quando una oppure più porte (oppure, su alcune versioni anche il
baule o il cofano motore) non sono perfettamente chiuse (per versioni/mercati, dove previsto). Con porte
aperte e vettura in movimento viene emessa una segnalazione acustica. Chiudere correttamente le porte.
51

Spia Cosa significa
rossaAVARIA AIR BAG
L’accensione della spia a luce fissa indica un'avaria all’impianto air bag.
33) 34)
ATTENZIONE
33)Se la spianon si accende portando il dispositivo di avviamento in posizione MAR oppure se rimane accesa durante la marcia è
possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori potrebbero non attivarsi in caso di
incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l’immediato
controllo del sistema.
34)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti, dell'icona(o, per versioni dove previsto,
dall'accensione in modalità lampeggiante della spia di avaria generica). In tal caso la spia potrebbe non segnalare eventuali anomalie dei
sistemi di ritenuta. Prima di proseguire, rivolgersi alla Rete Assistenziale Fiat per l'immediato controllo del sistema.
Spie di colore giallo ambra
Spia Cosa significa
giallo ambraAVARIA GENERICA
L'accensione di questa spia o simbolo in modalità lampeggiante, per versioni o mercati ove previsto, indica
un'avaria alla spia di avaria air bag. In questo caso la spia di avaria airbag potrebbe non segnalare eventuali
malfunzionamenti all'impianto air bag. Rivolgersi immediatamente alla Rete Assistenziale Fiat.
L'accensione di questa spia o simbolo può indicare un intervento o un problema sul sistema blocco
combustibile o l'avaria al sensore di pressione olio motore.
52
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
giallo ambraSISTEMA iTPMS
Avaria sistema iTPMS/sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa (unitamente alla visualizzazione di un messaggio sul display) per segnalare che il sistema è
temporaneamente disabilitato oppure in avaria. Il sistema tornerà a funzionare correttamente quando le
condizioni di funzionamento lo permetteranno; se così non fosse effettuare la procedura di “Reset” dopo
aver ripristinato le condizioni di normale utilizzo.
Se la segnalazione di malfunzionamento persiste, rivolgersi il più presto possibile alla Rete Assistenziale
Fiat.
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione di uno o più pneumatici è inferiore al valore
raccomandato e/o che si sta verificando una perdita lenta di pressione. In questi casi potrebbero non
essere garantiti la migliore durata dello pneumatico ed un consumo di combustibile ottimale. Si consiglia di
procedere al ripristino del corretto valore di pressione (vedere paragrafo “Ruote” nel capitolo “Dati tecnici”).
Una volta ristabilite le normali condizioni di utilizzo della vettura effettuare la procedura di “Reset”.
AVVERTENZA Non proseguire la marcia con uno oppure più pneumatici sgonfi poiché la guidabilità della
vettura può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
giallo ambraAVARIA SISTEMA ABS
La spia si accende quando il sistema ABS è inefficiente. In questo caso l’impianto frenante mantiene
inalterata la propria efficacia, ma senza le potenzialità offerte dal sistema ABS. Procedere con prudenza e
rivolgersi appena possibile alla Rete Assistenziale Fiat.
giallo ambraSISTEMA ESC
Intervento sistema ESC
L'intervento del sistema è segnalato dal lampeggio della spia: la segnalazione dell'intervento indica che la
vettura è in condizioni critiche di stabilità ed aderenza.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa con motore avviato, significa che è stata riscontrata un'avaria
al sistema ESC. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
Avaria sistema Hill Hold Control
L'accensione della spia indica l'avaria al sistema Hill Hold Control. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
53

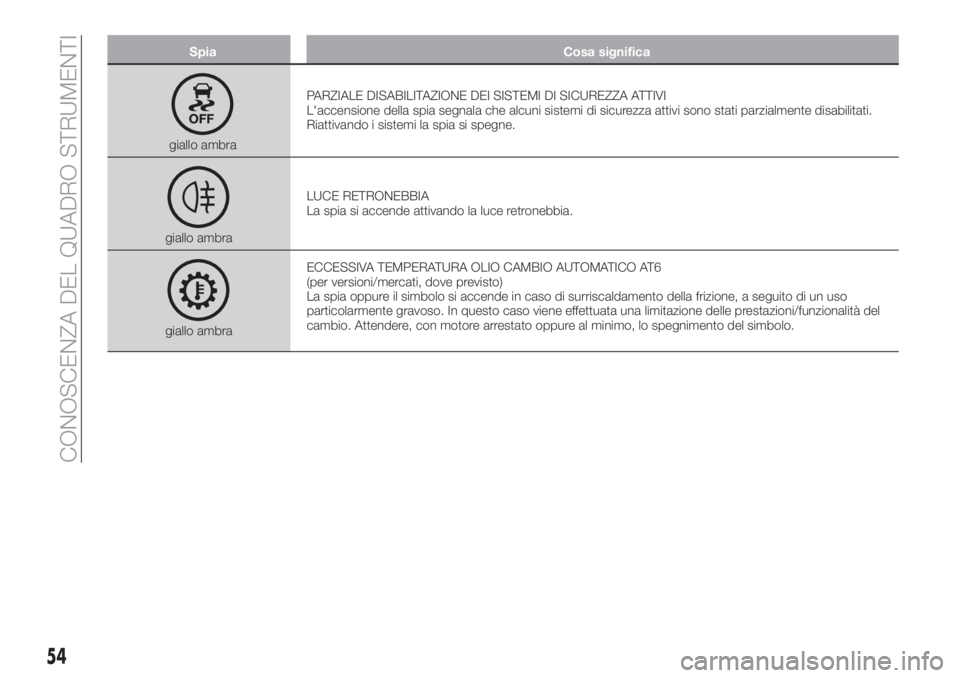

Spia Cosa significa
giallo ambraPARZIALE DISABILITAZIONE DEI SISTEMI DI SICUREZZA ATTIVI
L'accensione della spia segnala che alcuni sistemi di sicurezza attivi sono stati parzialmente disabilitati.
Riattivando i sistemi la spia si spegne.
giallo ambraLUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
giallo ambraECCESSIVA TEMPERATURA OLIO CAMBIO AUTOMATICO AT6
(per versioni/mercati, dove previsto)
La spia oppure il simbolo si accende in caso di surriscaldamento della frizione, a seguito di un uso
particolarmente gravoso. In questo caso viene effettuata una limitazione delle prestazioni/funzionalità del
cambio. Attendere, con motore arrestato oppure al minimo, lo spegnimento del simbolo.
