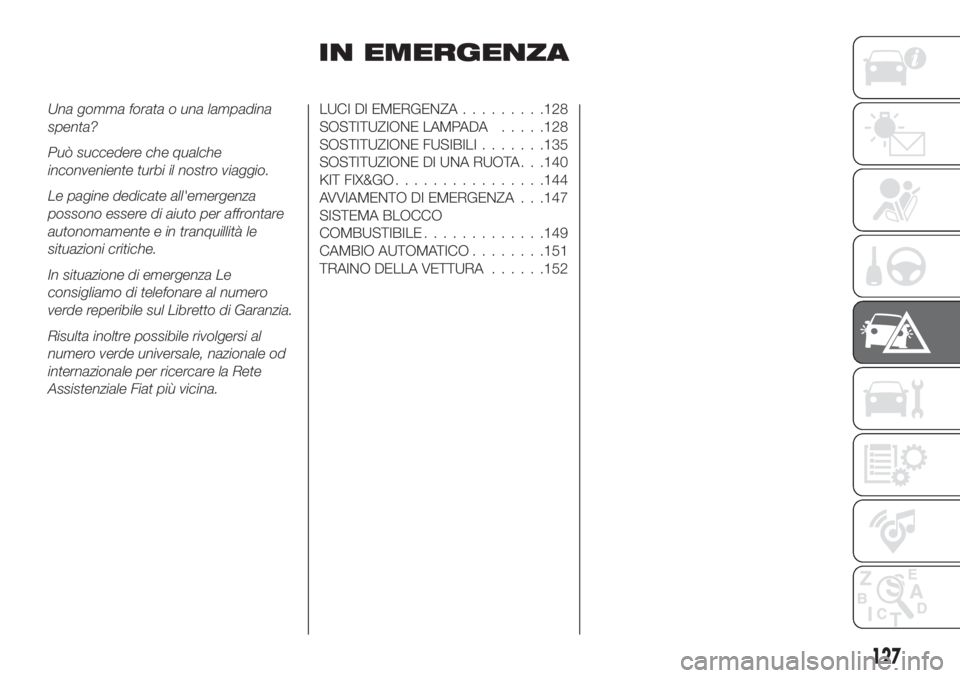

IN EMERGENZA
Una gomma forata o una lampadina
spenta?
Può succedere che qualche
inconveniente turbi il nostro viaggio.
Le pagine dedicate all'emergenza
possono essere di aiuto per affrontare
autonomamente e in tranquillità le
situazioni critiche.
In situazione di emergenza Le
consigliamo di telefonare al numero
verde reperibile sul Libretto di Garanzia.
Risulta inoltre possibile rivolgersi al
numero verde universale, nazionale od
internazionale per ricercare la Rete
Assistenziale Fiat più vicina.LUCI DI EMERGENZA.........128
SOSTITUZIONE LAMPADA.....128
SOSTITUZIONE FUSIBILI.......135
SOSTITUZIONE DI UNA RUOTA . . .140
KIT FIX&GO................144
AVVIAMENTO DI EMERGENZA . . .147
SISTEMA BLOCCO
COMBUSTIBILE.............149
CAMBIO AUTOMATICO........151
TRAINO DELLA VETTURA......152
127

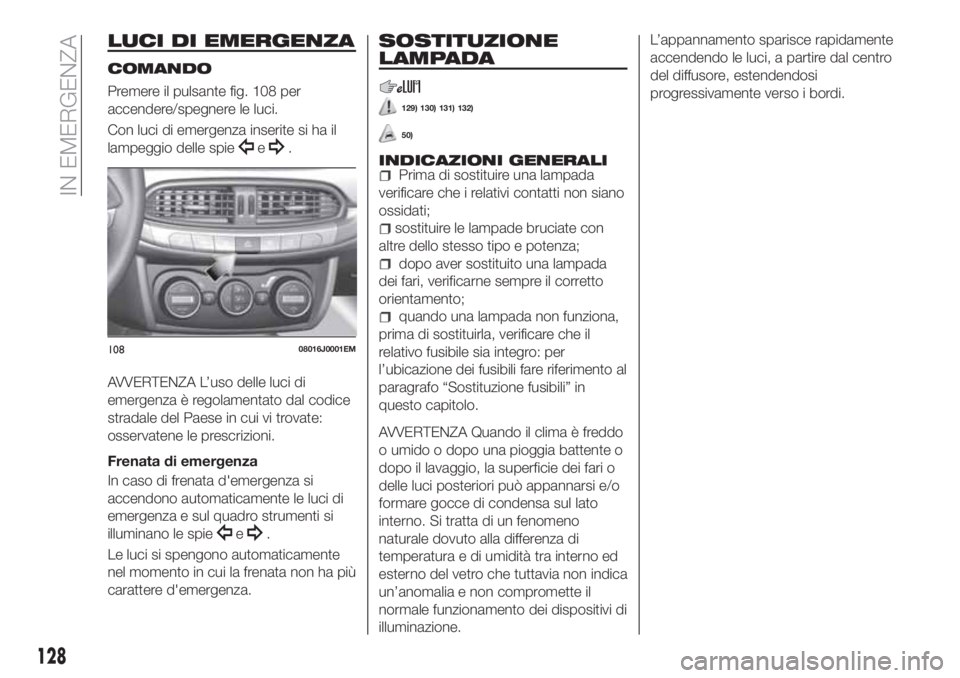

LUCI DI EMERGENZA
COMANDO
Premere il pulsante fig. 108 per
accendere/spegnere le luci.
Con luci di emergenza inserite si ha il
lampeggio delle spie
e.
AVVERTENZA L’uso delle luci di
emergenza è regolamentato dal codice
stradale del Paese in cui vi trovate:
osservatene le prescrizioni.
Frenata di emergenza
In caso di frenata d'emergenza si
accendono automaticamente le luci di
emergenza e sul quadro strumenti si
illuminano le spie
e.
Le luci si spengono automaticamente
nel momento in cui la frenata non ha più
carattere d'emergenza.
SOSTITUZIONE
LAMPADA
129) 130) 131) 132)
50)
INDICAZIONI GENERALIPrima di sostituire una lampada
verificare che i relativi contatti non siano
ossidati;
sostituire le lampade bruciate con
altre dello stesso tipo e potenza;
dopo aver sostituito una lampada
dei fari, verificarne sempre il corretto
orientamento;
quando una lampada non funziona,
prima di sostituirla, verificare che il
relativo fusibile sia integro: per
l’ubicazione dei fusibili fare riferimento al
paragrafo “Sostituzione fusibili” in
questo capitolo.
AVVERTENZA Quando il clima è freddo
o umido o dopo una pioggia battente o
dopo il lavaggio, la superficie dei fari o
delle luci posteriori può appannarsi e/o
formare gocce di condensa sul lato
interno. Si tratta di un fenomeno
naturale dovuto alla differenza di
temperatura e di umidità tra interno ed
esterno del vetro che tuttavia non indica
un’anomalia e non compromette il
normale funzionamento dei dispositivi di
illuminazione.L’appannamento sparisce rapidamente
accendendo le luci, a partire dal centro
del diffusore, estendendosi
progressivamente verso i bordi.
10808016J0001EM
128
IN EMERGENZA

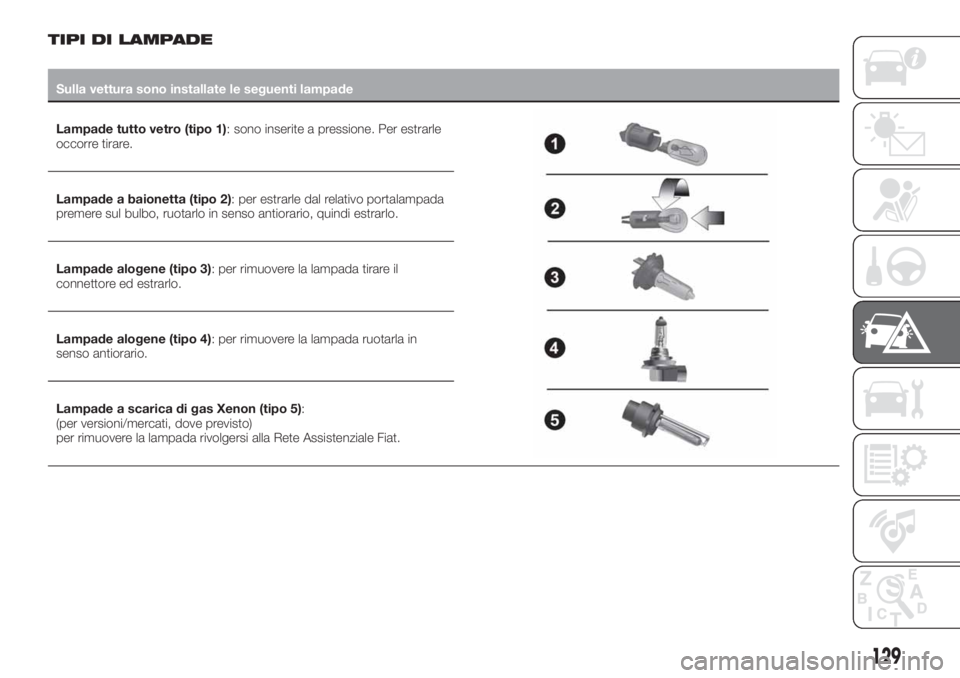

TIPI DI LAMPADE
Sulla vettura sono installate le seguenti lampade
Lampade tutto vetro (tipo 1): sono inserite a pressione. Per estrarle
occorre tirare.
Lampade a baionetta (tipo 2): per estrarle dal relativo portalampada
premere sul bulbo, ruotarlo in senso antiorario, quindi estrarlo.
Lampade alogene (tipo 3): per rimuovere la lampada tirare il
connettore ed estrarlo.
Lampade alogene (tipo 4): per rimuovere la lampada ruotarla in
senso antiorario.
Lampade a scarica di gas Xenon (tipo 5):
(per versioni/mercati, dove previsto)
per rimuovere la lampada rivolgersi alla Rete Assistenziale Fiat.
129

Lampade Tipo Potenza Riferimento figura
Posizione anteriore/Luci diurne (D.R.L.) H15 15W 4
Abbaglianti (alogene) H15 55W 4
Anabbaglianti H7 55W 3
Abbaglianti/Anabbaglianti (a scarica di gas Xenon)
(per
versioni/mercati, dove previsto)D5S 25W 5
Indicatori di direzione anteriori PY21W 21W 2
Targa W5W 5W 1
Posizione posteriore / Stop P21W 21W 2
Indicatori di direzione posteriori WY16W 16W 1
Retromarcia W16W 16W 1
3°stop W5W 5W 1
Fendinebbia H11 55W 4
Retronebbia W16W 16W 1
Plafoniera anteriore C5W 5W 1
Plafoniere anteriori (alette parasole) C5W 5W 1
Plafoniera posteriore C5W 6W 1
Plafoniera bagagliaio W5W 5W 1
Plafoniera cassetto portaoggetti W5W 5W 1
130
IN EMERGENZA

SOSTITUZIONE DI UNA
LAMPADA ESTERNA
Ubicazione lampade anteriori
1. Anabbaglianti
2. Fendinebbia
3. Abbaglianti / Diurne (D.R.L.)
4. Indicatore di direzione.
Luci Anabbaglianti
Proiettore destro
Per sostituire la lampada 1
fig. 109 procedere come segue:
sterzare completamente le ruote
verso l'interno della vettura;
utilizzando il cacciavite in dotazione,
svitare la vite 1 fig. 110 e rimuovere lo
sportello d'ispezione 2;
rimuovere il tappo in gomma
scollegare il connettore elettrico;
estrarre la lampada svincolandola
dalle mollette di ritegno;
sostituire la nuova lampada ed
eseguire la procedura inversa rispetto a
quanto precedentemente descritto.
Proiettore sinistro
operando dall'interno del vano
motore, rimuovere il tappo in gomma
della lampada dell'anabbagliante 1
fig. 109;
estrarre la lampada svincolandola
dalle mollette di ritegno;
scollegare il connettore elettrico e
sostituire la lampada 1 fig. 109;
ricollegare il connettore elettrico alla
nuova lampada;
riposizionare il gruppo nell'apposita
sede;
riposizionare il tappo in gomma.
AVVERTENZA Effettuare l'operazione di
sostituzione lampada solo con motore
arrestato. Assicurarsi inoltre che il
motore stesso sia freddo, per evitare il
pericolo di ustioni.
Luci fendinebbia
Per sostituire le lampade procedere
come segue:
sterzare completamente le ruote
verso l'interno della vettura;
utilizzando il cacciavite in dotazione,
svitare la vite 1 fig. 111 e rimuovere lo
sportello d'ispezione 2;
ruotare in senso antiorario il gruppo
lampada-portalampada 1 fig. 112 e
10908026J0002EM
110P08026J004
111P08026J0012
11208026J0016EM
131
sfilarlo verso l'esterno;

scollegare il connettore elettrico;
ricollegare il connettore al nuovo
gruppo: quindi inserirlo ruotandolo in
senso orario, assicurandosi del corretto
bloccaggio;
rimontare infine lo sportello di
ispezione.
Luci Abbaglianti / Diurne (D.R.L.)
Per sostituire la lampada 3
fig. 109 procedere come segue:
operando dall'interno del vano
motore, rimuovere il tappo in gomma 1
fig. 113;
ruotare in senso antiorario il gruppo
lampada-portalampada ed estrarlo;
scollegare il connettore elettrico e
sostituire il gruppo lampada-
portalampada 2;
ricollegare il connettore elettrico al
nuovo gruppo;
inserire il gruppo nella sede e ruotarlo
in senso orario, assicurandosi che sia
correttamente bloccato;
riposizionare il tappo in gomma 1.
AVVERTENZA Effettuare l'operazione di
sostituzione lampada solo con motore
arrestato. Assicurarsi inoltre che il
motore stesso sia freddo, per evitare il
pericolo di ustioni.
Indicatori di direzione anteriori
Per sostituire la lampada 4
fig. 109 procedere come segue:
ruotare in senso antiorario il gruppo
lampada-portalampada;
sostituire la lampada montata a
"baionetta";
inserire successivamente il gruppo
lampada-portalampada all'interno della
sua sede e ruotarlo in senso orario,
assicurandosi che sia correttamente
bloccato.
Indicatori di direzione laterali
Per sostituire la lampada procedere
come segue:
agire sul trasparente 1 fig. 114 in
modo da comprimere la molletta interna
2, quindi sfilare il gruppo verso
l’esterno;
ruotare in senso antiorario il
portalampada 3, estrarre la lampada
4 inserita a pressione e sostituirla;
rimontare il portalampada 3 nel
trasparente ruotandolo in senso orario;
rimontare il gruppo assicurandosi
dello scatto di bloccaggio della molletta
interna 2.
Versioni dotate di proiettori a
scarica di gas Xenon
Luci abbaglianti / anabbaglianti
(per versioni/mercati, dove previsto)
Per la sostituzione di queste luci
rivolgersi alla Rete Assistenziale Fiat.
11308026J0025EM
11408026J0005EM
132
IN EMERGENZA

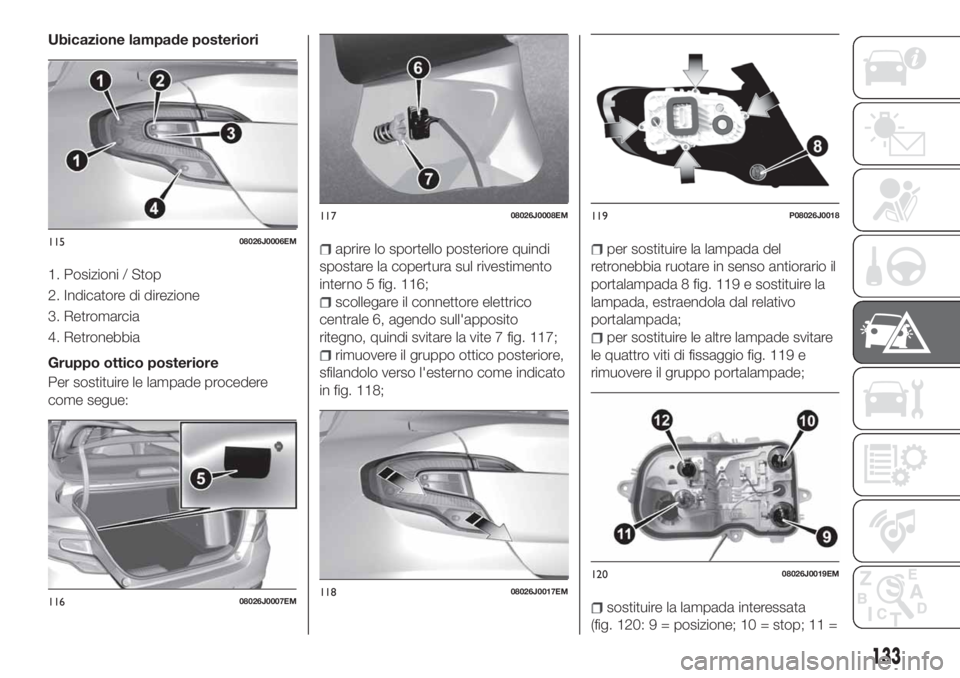

Ubicazione lampade posteriori
1. Posizioni / Stop
2. Indicatore di direzione
3. Retromarcia
4. Retronebbia
Gruppo ottico posteriore
Per sostituire le lampade procedere
come segue:
aprire lo sportello posteriore quindi
spostare la copertura sul rivestimento
interno 5 fig. 116;
scollegare il connettore elettrico
centrale 6, agendo sull'apposito
ritegno, quindi svitare la vite 7 fig. 117;
rimuovere il gruppo ottico posteriore,
sfilandolo verso l'esterno come indicato
in fig. 118;
per sostituire la lampada del
retronebbia ruotare in senso antiorario il
portalampada 8 fig. 119 e sostituire la
lampada, estraendola dal relativo
portalampada;
per sostituire le altre lampade svitare
le quattro viti di fissaggio fig. 119 e
rimuovere il gruppo portalampade;
sostituire la lampada interessata
(fig. 120: 9 = posizione; 10 = stop; 11 =
11508026J0006EM
11608026J0007EM
11708026J0008EM
11808026J0017EM
119P08026J0018
12008026J0019EM
133

retromarcia; 12 = indicatori di
direzione);
rimontare correttamente il gruppo
portalampade sul gruppo ottico
posteriore, avvitando a fondo le quattro
viti di fissaggio;
riposizionare il gruppo ottico
posteriore su vettura;
avvitare a fondo il dispositivo di
fissaggio del gruppo ottico posteriore e
ricollegare il connettore elettrico;
riposizionare la porzione di
rivestimento interno;
richiudere lo sportello posteriore.
Luci 3
°stop
Per sostituire il gruppo lampade
procedere come segue:
aprire lo sportello posteriore;
scollegare la connessione elettrica 1
fig. 121;
svitare i due dadi laterali 2;
estrarre il portalampada;
sfilare e sostituire le lampade
fig. 122.
Luci targa
Per sostituire le lampade procedere
come segue:
mediante il cacciavite in dotazione,
rimuovere il gruppo trasparente 1
fig. 123 agendo nel punto illustrato;
ruotare in senso antiorario il
portalampade 2 fig. 124, estrarre la
lampada 3 e sostituirla.
rimontare infine il gruppo.
NOTA Prima di effettuare la rimozione
del gruppo trasparente, assicurarsi di
proteggere (ad es. con un panno) la
punta del cacciavite, in modo da non
danneggiare il trasparente stesso.
ATTENZIONE
129)Prima di procedere con la sostituzione
della lampada attendere che i condotti di
scarico si raffreddino: PERICOLO DI
USTIONI!
130)Modifiche o riparazioni dell'impianto
elettrico eseguite in modo non corretto e
senza tenere conto delle caratteristiche
tecniche dell'impianto, possono causare
anomalie di funzionamento con rischi di
incendio.
12108026J0030EM
12208026J0031EM
12308026J0009EM
12408026J0026EM
134
