MENU DE
CONFIGURATION
Le menu est composé d'une série de
rubriques dont la sélection, qui peut se
faire à l'aide des boutons+et–fig.
49 permet l'accès aux diverses
opérations de sélection et configuration
(réglage) indiquées ci-après.
Le menu peut être activé par une
pression courte sur le bouton MENU
. Des pressions individuelles des
touches+ou–permettent de se
déplacer dans la liste du menu. Les
modalités de gestion diffèrent entre
elles selon la caractéristique de la
rubrique sélectionnée.
Pour certaines rubriques, un sous-
menu est prévu.
Le menu est constitué des fonctions
suivantes :
MENU
LUMINOSITÉ
BIP VITESSE
ACTIVATION / DONNÉES TRIP B
RÉGLAGE DE L'HEURE
RÉGLAGE DATE
AUTOCLOSE
UNITÉS DE MESURE
LANGUE
VOL. AVERTISSEURS
VOLUME TOUCHES
BIP CEINTURES
SERVICE
AIRBAG / AIRBAG PASSAGER
FEUX DE JOUR
RÉINITIALISATION DES PNEUS
VOIR RADIO (pour les versions/
marchés qui le prévoient)
VOIR TÉLÉPHONE (pour les
versions/marchés qui le prévoient)
VOIR NAVIGATION (pour les
versions/marchés qui le prévoient)
SORTIE MENU
Réglage heure (Réglage horloge)
Cette fonction permet de régler
l’horloge en passant par deux
sous-menus : “Heure” et “Format”.
Pour effectuer le réglage, procéder
comme suit :
agir sur le bouton MENUd'une
pression brève : sur l'écran
apparaissent alors les deux sous-
menus “Heure” et “Format” ;
appuyer sur le bouton+ou–pour
passer d'un sous-menu à l'autre ;
après avoir sélectionné le
sous-menu que l'on désire modifier,
agir sur le bouton MENU
d'une
pression brève ;
si l'on accède au sous-menu
“Heure”, en agissant sur le bouton
MENU
d'une pression brève : sur
l'écran apparaissent les “heures” ;
appuyer sur le bouton+ou–pour
effectuer le réglage ;
en agissant sur le bouton MENU
d'une pression brève : sur l'écran
apparaissent les “minutes” ;
appuyer sur le bouton+ou–pour
effectuer le réglage.
NOTE Chaque fois qu'on appuie sur les
boutons+ou–, l'indication augmente
ou diminue d'une unité. Si l'on
maintient le bouton enfoncé, on obtient
l'augmentation ou la diminution
automatique rapide. Quand on
approche de la valeur souhaitée,
compléter le réglage par des pressions
individuelles.
49F0S0383
47

Si l'on accède au sous-menu
“Heure”, en agissant sur le bouton
MENU
d'une pression brève, sur
l'écran apparaissent les “heures” ;
appuyer sur le bouton+ou–pour
effectuer la sélection en mode « 24h »
ou « 12h ». Agir sur le bouton MENU
d'une pression brève pour revenir
à la page-écran du menu ou agir sur
le bouton d'une pression continue pour
revenir à la page-écran standard sans
rien mémoriser.
appuyer à nouveau sur le bouton
MENU
ou SAVE pour écran en
couleurs de manière prolongée pour
revenir à la page-écran standard ou au
menu principal selon le point où l'on
se trouve dans le menu.
Réglage date (Réglage date)
Cette fonction permet de mettre à jour
la date (jour/mois/année).
Pour effectuer le réglage, procéder
comme suit :
agir sur le bouton MENUd'une
pression brève : sur l'écran apparaît
alors “l’année” ;
appuyer sur le bouton+ou–pour
effectuer le réglage ;
agir sur le bouton MENUd'une
pression brève : sur l'écran apparaît
alors “l’année” ;
appuyer sur le bouton+ou–pour
effectuer le réglage ;
agir sur le bouton MENUd'une
pression brève : sur l'écran apparaît
alors “l’année” ;
appuyer sur le bouton+ou–pour
effectuer le réglage ;
NOTE Chaque fois qu'on appuie sur les
boutons+ou–, l'indication augmente
ou diminue d'une unité. Si l'on
maintient le bouton enfoncé, on obtient
l'augmentation ou la diminution
automatique rapide. Quand on
approche de la valeur souhaitée,
compléter le réglage par des pressions
individuelles.
Appuyer sur le bouton MENU
ou
SAVE pour écran en couleurs par
une brève pression pour revenir à la
page-écran menu ou bien appuyer de
manière prolongée sur le bouton pour
revenir à la page-écran standard sans
mémoriser.
Service (Entretien programmé)
Cette fonction permet d'afficher les
indications concernant les échéances
en kilomètres/miles ou bien, pour
les versions/marchés qui le prévoient,
les échéances temporelles des
coupons d'entretien.Pour consulter ces indications,
procéder comme suit :
appuyer sur le bouton MENU,
l'écran affiche l'échéance en km/mi
ou jours (si prévu) selon ce qui a été
sélectionné précédemment (voir le
paragraphe « Unités de mesure ») ;
appuyer sur le bouton MENU
pour revenir à la page-écran du
menu ; appuyer à nouveau sur le
bouton pour revenir à la page-écran
standard.
ATTENTION Le « Plan d'Entretien
Programmé » prévoit l'entretien de la
voiture à des échéances préétablies (se
reporter au chapitre « Entretien de la
voiture »).
Cet affichage est automatique, clé sur
MAR, lorsqu'il ne reste que 2 000
km (ou valeur équivalente en miles)
avant l'entretien ou bien, où prévu, 30
jours ; il est réaffiché chaque fois qu'on
met la clé de contact sur MAR ou,
pour les versions/marchés qui le
prévoient, tous les 200 km (ou valeur
équivalente en miles). Au-dessous
de ce seuil, les signaux s'affichent à
échéances plus rapprochées.
48
PRÉSENTATION DU COMBINÉ DE BORD

L'affichage se fait en km ou en miles
selon le réglage de l'unité de mesure.
Lorsque l'entretien programmé ( «
coupon»)serapproche de l'échéance
prévue, en positionnant la clé sur MAR,
l'inscription « Service » s'affiche à
l'écran, suivie du nombre de
kilomètres/miles (où prévu) qu'il reste
avant l'échéance d'entretien. Contacter
le Réseau Après-vente Fiat qui se
chargera des opérations d'entretien
prévues dans le « Plan d'entretien
programmé » mais aussi de la mise à
zéro de l'affichage en question
(réinitialisation).
Airbag/Airbag passager (Activation/
Désactivation de l'airbag côté
passager frontal et latéral pour la
protection du bassin, du thorax
et de l'épaule (Side Bag) - pour les
versions/marchés qui le prévoient)
Cette fonction permet d'activer/
désactiver l’airbag côté passager.
Procéder de la manière suivante :
appuyer sur le bouton MENU
et, après avoir affiché à l'écran le
message «(« Bag pass : Off ») (pour
désactiver) ou le message (« Bag pass :
ON ») (pour activer) en appuyant sur
les boutons+et–, appuyer à nouveau
sur le bouton MENU
;
l'écran affiche le message de
demande de confirmation ;
en appuyant sur les boutons+ou–
sélectionner « Oui » (pour confirmer
l'activation/désactivation) ou « Non »
(pour abandonner) ;
agir sur le bouton MENUd'une
pression brève, un message de
validation s'affiche alors et on revient à
la page-écran du menu, ou bien agir
sur le bouton d'une pression continue
pour revenir à la page-écran standard
sans rien mémoriser.
Réinitialisation des pneus
(Réinitialisation système iTPMS)
(pour les versions/marchés qui le
prévoient)
Cette fonction permet de réinitialiser le
système iTPMS (voir les indications
au paragraphe « Système iTPMS » ).
Pour effectuer la Réinitialisation,
procéder comme suit :
agir sur le bouton MENUd'une
pression brève : sur l'écran apparaît
alors l'inscription “Reset”
(Réinitialisation) ;
appuyer sur le bouton+ou–pour
effectuer la sélection (« Oui » ou
« Non ») ;
agir sur le bouton MENUd'une
pression brève : sur l'écran apparaît
alors l'inscription “Confirmer” ;
appuyer sur le bouton+ou–pour
effectuer la sélection (« Oui » pour
effectuer la « Réinitialisation » ou
« Non » pour quitter la page-écran). Un
message dédié de confirmation de
Réinitialisation effectuée est affiché ;
agir de nouveau sur le bouton
MENU
d'une pression continue
pour revenir à la page-écran standard
ou au menu principale en fonction d'où
l'on se trouve dans le menu.
ORIENTATION DES
PHARES
Avec la clé de contact sur MAR et les
feux de croisement allumés, appuyer
sur le bouton + pour régler les phares
vers le haut et sur le bouton – pour
régler les phares vers le bas.
49

TRIP COMPUTER
GÉNÉRALITÉS
Le « Trip Computer » permet de
visualiser, clé sur MAR, les données
relatives au fonctionnement de la
voiture.
Cette fonction se compose de deux «
trips » distincts, appelés « TripA»et
« Trip B », qui ont une vue d'ensemble
de la « mission complète » de la voiture
(voyage) indépendamment l'un de
l'autre et, pour les versions/marchés qui
le prévoient, « Informations
instantanées » et « Meilleure
consommation moyenne ».
Trip A et Trip B peuvent être mis à zéro
(réinitialisation - début d'une nouvelle
mission).
Le «Trip A» permet de visualiser les
paramètres suivants :
Autonomie (pour les versions/
marchés qui le prévoient)
Distance parcourue A
Consommation moyenne A
Consommation instantanée (pour les
versions/marchés qui le prévoient)
Vitesse moyenne A
Durée du voyage A (durée de
conduite)Le «Trip B» permet de visualiser les
paramètres suivants :
Distance parcourue B
Consommation moyenne B
Vitesse moyenne B
Durée du voyage B (durée de
conduite)
NOTE La fonction « Trip B » peut être
désactivée. Les valeurs « Autonomie
» et « Consommation instantanée » ne
peuvent pas être mises à zéro.
« Meilleure consommation moyenne » :
permet d'afficher, en mode ECO, la
page récapitulant la meilleure
consommation moyenne (selon la
version).
L'icône
signale la meilleure
performance. Ces informations peuvent
être mises à zéro en mettant à zéro le
Trip A.
50
PRÉSENTATION DU COMBINÉ DE BORD

TÉMOINS ET MESSAGES
AVERTISSEMENTS GÉNÉRAUX
AVERTISSEMENT L'allumage du témoin s'accompagne d'un message spécifique et/ou d'un signal sonore si le combiné de
bord le permet. Ces signaux synthétiques de mise en garde ne sauraient être exhaustifs et/ou se substituer aux indications de
cette Notice d'entretien, qu'il faut toujours lire avec beaucoup d'attention. En cas de signal d'anomalie, toujours se référer au
contenu de ce chapitre.
AVERTISSEMENT Les signaux d’anomalie qui apparaissent sur l’écran sont divisés en deux catégories : anomalies graves et
anomalies moins graves. Les anomalies graves visualisent un « cycle » de signaux répétés pendant un temps prolongé. Pour
les anomalies plus anodines, le « cycle » de signaux affiché est répété pendant un temps plus limité. Le cycle d'affichage des
deux catégories peut être interrompu en appuyant sur le bouton MENU
. Le témoin du combiné de bord reste allumé
jusqu'à l'élimination de la cause du dysfonctionnement.
TÉMOINS DU COMBINÉ DE BORD
Témoins de couleur rouge
Témoin Signification
rougeCEINTURES DE SÉCURITÉ NON BOUCLÉES
Le témoin s'allume de manière fixe lorsque la voiture est arrêtée et que la ceinture de sécurité côté
conducteur ou côté passager (quand le passager est présent) n'est pas bouclée.
Le témoin en question clignotera, en même temps qu'un signal sonore (buzzer) sera émis, lorsque les
ceintures des places avant ne sont pas correctement bouclées et que la voiture roule.
Pour désactiver totalement l'avertisseur sonore (buzzer) du système S.B.R. (Seat Belt Reminder) s'adresser
au Réseau Après-vente Fiat. Il est possible de réactiver le système via le Menu de Configuration à tout
moment.
51

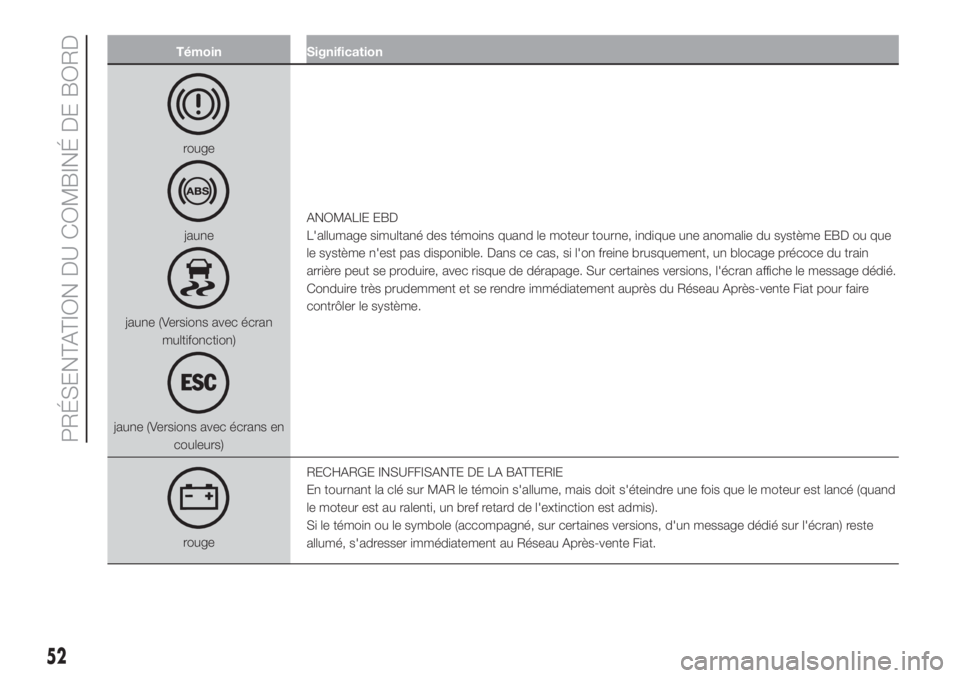

Témoin Signification
rouge
jaune
jaune (Versions avec écran
multifonction)
jaune (Versions avec écrans en
couleurs)ANOMALIE EBD
L'allumage simultané des témoins quand le moteur tourne, indique une anomalie du système EBD ou que
le système n'est pas disponible. Dans ce cas, si l'on freine brusquement, un blocage précoce du train
arrière peut se produire, avec risque de dérapage. Sur certaines versions, l'écran affiche le message dédié.
Conduire très prudemment et se rendre immédiatement auprès du Réseau Après-vente Fiat pour faire
contrôler le système.
rougeRECHARGE INSUFFISANTE DE LA BATTERIE
En tournant la clé sur MAR le témoin s'allume, mais doit s'éteindre une fois que le moteur est lancé (quand
le moteur est au ralenti, un bref retard de l'extinction est admis).
Si le témoin ou le symbole (accompagné, sur certaines versions, d'un message dédié sur l'écran) reste
allumé, s'adresser immédiatement au Réseau Après-vente Fiat.
52
PRÉSENTATION DU COMBINÉ DE BORD

Témoin Signification
rougeANOMALIE DES AIRBAGS
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
L'allumage du témoin en permanence indique une anomalie du système airbag. Sur certaines versions,
l'écran affiche le message dédié.39) 40)
ATTENTION
39)Si le témoinne s'allume pas lorsqu'on tourne la clé sur MAR ou qu'il reste allumé pendant la marche, il s'agit peut-être d'une
anomalie des systèmes de maintien ; si tel est le cas, les airbags ou les prétensionneurs pourraient ne pas s'activer en cas d'accident ou,
plus rarement, s'activer intempestivement. Avant de poursuivre, contacter le Réseau Après-vente Fiat pour faire immédiatement contrôler le
système.
40)L'anomalie du témoin
est signalée, selon la version, par l'allumage du symbolesur l'écran ou par le clignotement du témoin.
Dans ce cas, le témoinpourrait ne pas signaler les éventuelles anomalies des systèmes de retenue. Avant de continuer, s'adresser au
Réseau Après-vente Fiat pour faire immédiatement contrôler le système.
Témoin Signification
rougeLIQUIDE DE FREINS INSUFFISANT / FREIN À MAIN SERRÉ
Quand on tourne la clé sur MAR, le témoin s'allume, mais il doit s'éteindre après quelques secondes.
Liquide de freins insuffisant
Le témoin s'allume lorsque le niveau du liquide de freins dans le réservoir chute au-dessous du minimum, à
cause d'une fuite possible de liquide du circuit. Sur certaines versions, l'écran affiche le message dédié.
41)
Frein de stationnement tiré
Le témoin s'allume quand le frein à main est serré.
Sur certaines versions, une alarme sonore se déclenche si la voiture est en mouvement.
AVERTISSEMENT Si le témoin s'allume en roulant, vérifier que le frein à main n'est pas serré.
53

ATTENTION
41)Si le témoins'allume pendant la marche (accompagné, sur certaines versions, d'un message affiché à l'écran), s'arrêter
immédiatement et s'adresser au Réseau Après-vente Fiat.
Témoin Signification
rougePRESSION INSUFFISANTE DE L'HUILE MOTEUR
Quand on tourne la clé sur MAR, le témoin (pour les versions/marchés qui le prévoient) s'allume, mais il
doit s'éteindre dès que le moteur aura été mis en marche.
REMARQUE Pour les versions / marchés qui le prévoient, le témoin pourrait être de couleur jaune ambre.
Le témoin ou le symbole s'allume en mode fixe conjointement au message affiché sur l'écran (pour les
versions/marchés qui le prévoient) lorsque le système détecte une pression insuffisante de l'huile moteur.
42)
ATTENTION
42)Si le témoins'allume pendant que la voiture roule (sur certaines versions en même temps qu'un message affiché sur l’écran), couper
immédiatement le moteur et s'adresser au Réseau Après-vente Fiat.
54
PRÉSENTATION DU COMBINÉ DE BORD
