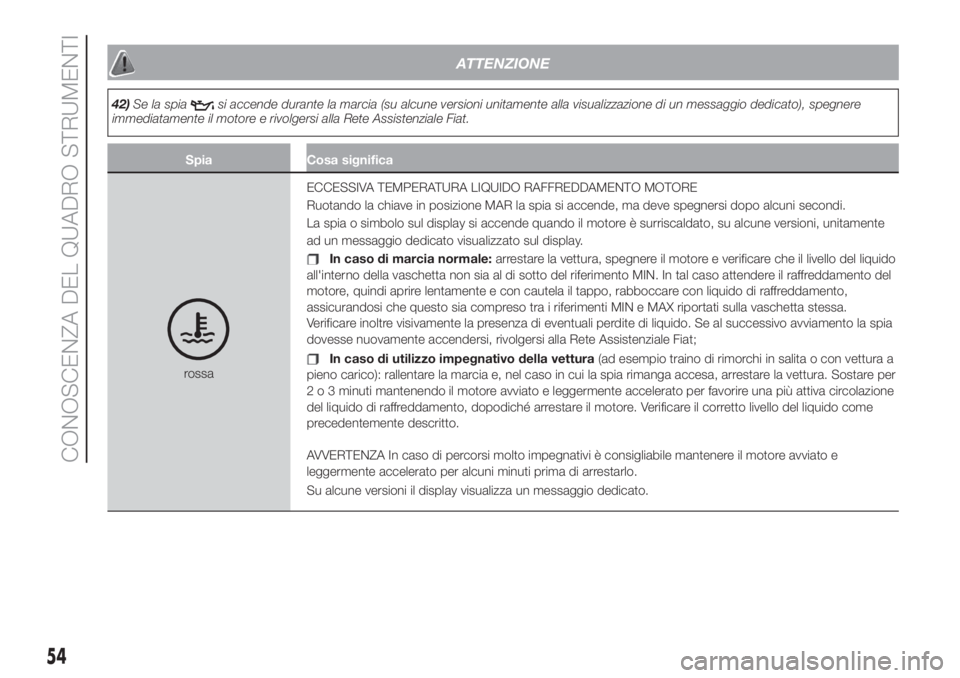

ATTENZIONE
42)Se la spiasi accende durante la marcia (su alcune versioni unitamente alla visualizzazione di un messaggio dedicato), spegnere
immediatamente il motore e rivolgersi alla Rete Assistenziale Fiat.
Spia Cosa significa
rossaECCESSIVA TEMPERATURA LIQUIDO RAFFREDDAMENTO MOTORE
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia o simbolo sul display si accende quando il motore è surriscaldato, su alcune versioni, unitamente
ad un messaggio dedicato visualizzato sul display.
In caso di marcia normale:arrestare la vettura, spegnere il motore e verificare che il livello del liquido
all'interno della vaschetta non sia al di sotto del riferimento MIN. In tal caso attendere il raffreddamento del
motore, quindi aprire lentamente e con cautela il tappo, rabboccare con liquido di raffreddamento,
assicurandosi che questo sia compreso tra i riferimenti MIN e MAX riportati sulla vaschetta stessa.
Verificare inoltre visivamente la presenza di eventuali perdite di liquido. Se al successivo avviamento la spia
dovesse nuovamente accendersi, rivolgersi alla Rete Assistenziale Fiat;
In caso di utilizzo impegnativo della vettura(ad esempio traino di rimorchi in salita o con vettura a
pieno carico): rallentare la marcia e, nel caso in cui la spia rimanga accesa, arrestare la vettura. Sostare per
2 o 3 minuti mantenendo il motore avviato e leggermente accelerato per favorire una più attiva circolazione
del liquido di raffreddamento, dopodiché arrestare il motore. Verificare il corretto livello del liquido come
precedentemente descritto.
AVVERTENZA In caso di percorsi molto impegnativi è consigliabile mantenere il motore avviato e
leggermente accelerato per alcuni minuti prima di arrestarlo.
Su alcune versioni il display visualizza un messaggio dedicato.
54
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa

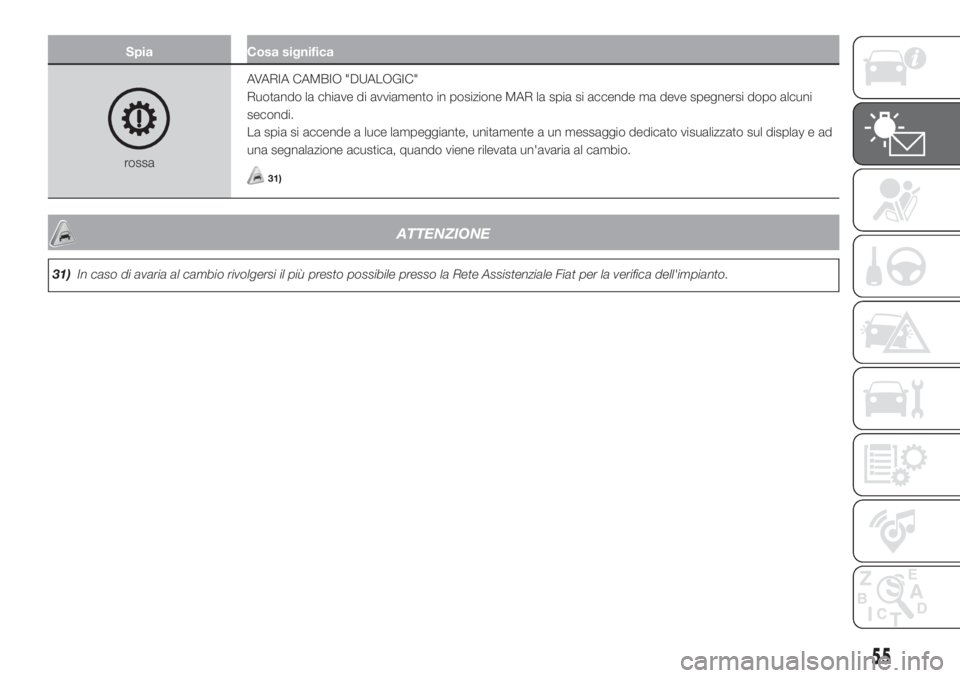

rossaAVARIA CAMBIO "DUALOGIC"
Ruotando la chiave di avviamento in posizione MAR la spia si accende ma deve spegnersi dopo alcuni
secondi.
La spia si accende a luce lampeggiante, unitamente a un messaggio dedicato visualizzato sul display e ad
una segnalazione acustica, quando viene rilevata un'avaria al cambio.31)
ATTENZIONE
31)In caso di avaria al cambio rivolgersi il più presto possibile presso la Rete Assistenziale Fiat per la verifica dell'impianto.
55

Spia Cosa significa

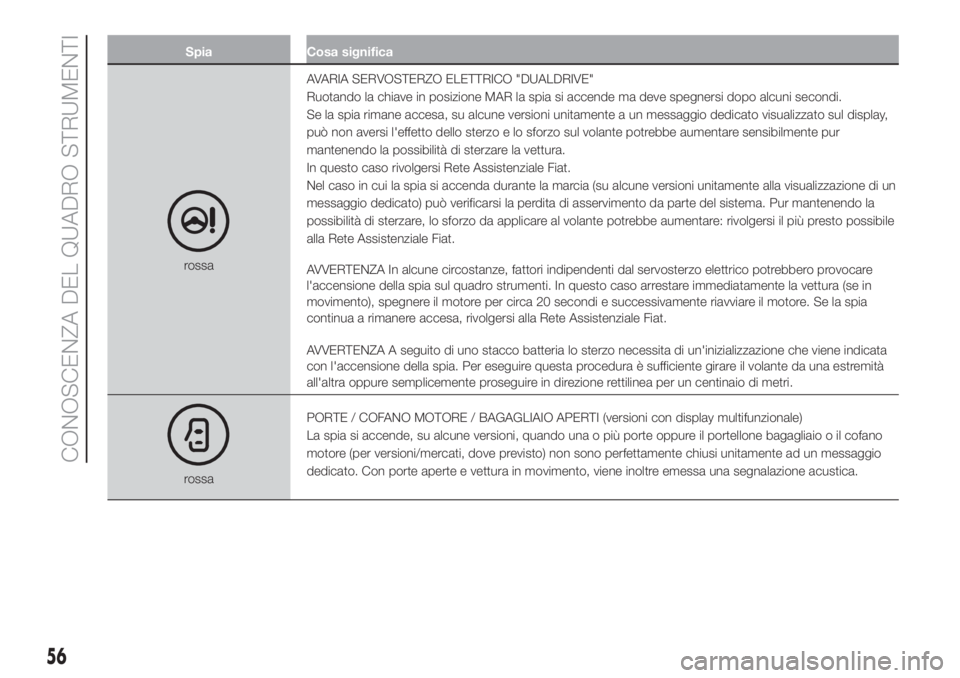

rossaAVARIA SERVOSTERZO ELETTRICO "DUALDRIVE"
Ruotando la chiave in posizione MAR la spia si accende ma deve spegnersi dopo alcuni secondi.
Se la spia rimane accesa, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
può non aversi l'effetto dello sterzo e lo sforzo sul volante potrebbe aumentare sensibilmente pur
mantenendo la possibilità di sterzare la vettura.
In questo caso rivolgersi Rete Assistenziale Fiat.
Nel caso in cui la spia si accenda durante la marcia (su alcune versioni unitamente alla visualizzazione di un
messaggio dedicato) può verificarsi la perdita di asservimento da parte del sistema. Pur mantenendo la
possibilità di sterzare, lo sforzo da applicare al volante potrebbe aumentare: rivolgersi il più presto possibile
alla Rete Assistenziale Fiat.
AVVERTENZA In alcune circostanze, fattori indipendenti dal servosterzo elettrico potrebbero provocare
l'accensione della spia sul quadro strumenti. In questo caso arrestare immediatamente la vettura (se in
movimento), spegnere il motore per circa 20 secondi e successivamente riavviare il motore. Se la spia
continua a rimanere accesa, rivolgersi alla Rete Assistenziale Fiat.
AVVERTENZA A seguito di uno stacco batteria lo sterzo necessita di un'inizializzazione che viene indicata
con l'accensione della spia. Per eseguire questa procedura è sufficiente girare il volante da una estremità
all'altra oppure semplicemente proseguire in direzione rettilinea per un centinaio di metri.
rossaPORTE / COFANO MOTORE / BAGAGLIAIO APERTI (versioni con display multifunzionale)
La spia si accende, su alcune versioni, quando una o più porte oppure il portellone bagagliaio o il cofano
motore (per versioni/mercati, dove previsto) non sono perfettamente chiusi unitamente ad un messaggio
dedicato. Con porte aperte e vettura in movimento, viene inoltre emessa una segnalazione acustica.
56
CONOSCENZA DEL QUADRO STRUMENTI

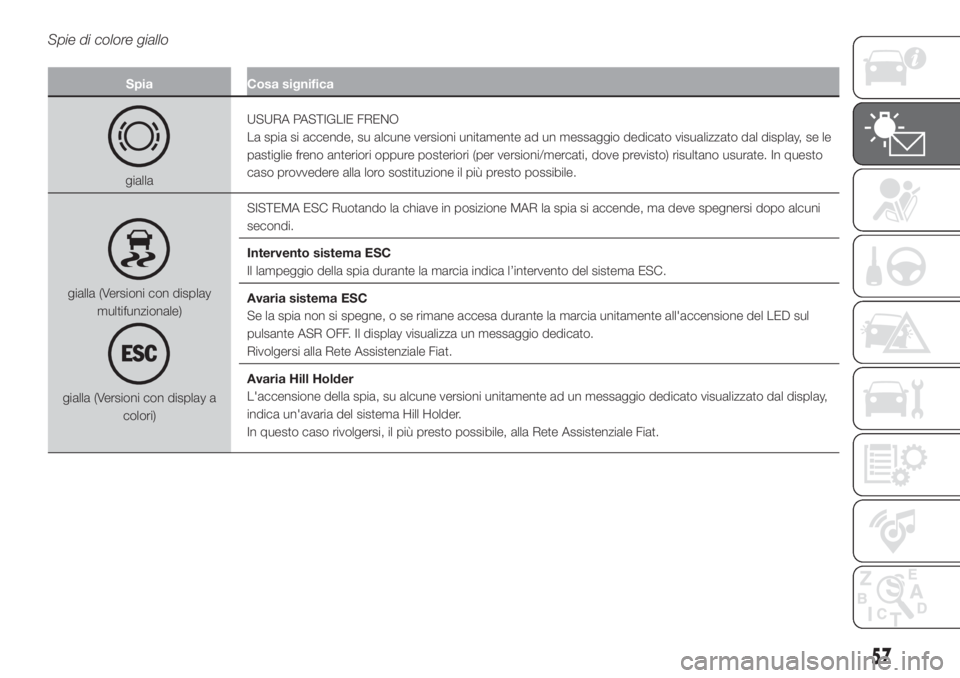

Spie di colore giallo
Spia Cosa significa
giallaUSURA PASTIGLIE FRENO
La spia si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, se le
pastiglie freno anteriori oppure posteriori (per versioni/mercati, dove previsto) risultano usurate. In questo
caso provvedere alla loro sostituzione il più presto possibile.
gialla (Versioni con display
multifunzionale)
gialla (Versioni con display a
colori)SISTEMA ESC Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni
secondi.
Intervento sistema ESC
Il lampeggio della spia durante la marcia indica l’intervento del sistema ESC.
Avaria sistema ESC
Se la spia non si spegne, o se rimane accesa durante la marcia unitamente all'accensione del LED sul
pulsante ASR OFF. Il display visualizza un messaggio dedicato.
Rivolgersi alla Rete Assistenziale Fiat.
Avaria Hill Holder
L'accensione della spia, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display,
indica un'avaria del sistema Hill Holder.
In questo caso rivolgersi, il più presto possibile, alla Rete Assistenziale Fiat.
57

Spia Cosa significa
giallaAVARIA SISTEMA EOBD / INIEZIONE
In condizioni normali, ruotando la chiave di avviamento in posizione MAR, la spia si accende, ma deve
spegnersi subito dopo che il motore viene avviato.
Se la spia rimane accesa o si accende durante la marcia, su alcune versioni unitamente ad un messaggio
dedicato visualizzato dal display, significa che l'impianto di iniezione non funziona correttamente; in
particolare la spia accesa a luce fissa segnala un malfunzionamento nel sistema di alimentazione/
accensione che potrebbe provocare elevate emissioni allo scarico, possibile perdita di prestazioni, cattiva
guidabilità e consumi elevati.
In queste condizioni si può proseguire la marcia evitando però di richiedere sforzi gravosi al motore o forti
velocità. L'uso prolungato della vettura con spia accesa fissa può causare danni, rivolgersi il più presto
possibile alla Rete Assistenziale Fiat.
La spia che si accende in modalità lampeggiante segnala la possibilità di danneggiamento del catalizzatore.
In caso di spia accesa con luce intermittente occorre rilasciare il pedale acceleratore, portandosi a bassi
regimi, fino a quando la spia smette di lampeggiare; proseguire la marcia a velocità moderata, cercando di
evitare condizioni di guida che possono provocare ulteriori lampeggi e rivolgersi il più presto possibile alla
Rete Assistenziale Fiat.
43)
ATTENZIONE
43)Se, ruotando la chiave di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa
o lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale
Fiat. La funzionalità della spia
può essere verificata mediante apposite apparecchiature dagli agenti di controllo del traffico. Attenersi alle
norme vigenti nel Paese in cui si circola.
58
CONOSCENZA DEL QUADRO STRUMENTI

Spia Cosa significa
giallaAVARIA SISTEMA FIAT CODE
Con chiave di avviamento in posizione MAR, la spia oppure il simbolo sul display si accende a luce fissa, su
alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, per indicare una possibile
avaria del sistema Fiat Code.
Se, con motore avviato, la spia o il simbolo sul display lampeggia, significa che la vettura non risulta
protetta dal dispositivo blocco motore.
In questo caso rivolgersi il più presto possibile alla Rete Assistenziale Fiat.
giallaRISERVA COMBUSTIBILE - LIMITATAAUTONOMIA
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia oppure il simbolo sul display si accende quando nel serbatoio sono rimasti circa 5 litri di
combustibile. Il triangolo presente sul lato destro del simbolo, indica il lato vettura sul quale è presente il
bocchettone per il rifornimento di combustibile.
AVVERTENZA Se, a seconda delle versioni, la spia lampeggia oppure il simbolo è acceso fisso, significa
che è presente un'anomalia nell'impianto. In tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica
dell'impianto stesso.
giallaLUCE RETRONEBBIA
La spia si accende attivando la luce retronebbia.
giallaAVARIA ABS
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando il sistema è inefficiente o non disponibile. In questo caso l'impianto frenante mantiene inalterata la
propria efficacia, ma senza le potenzialità offerte dal sistema ABS.
Procedere con prudenza e rivolgersi appena possibile alla Rete Assistenziale Fiat.
59

Spia Cosa significa
giallaSEGNALAZIONE AVARIA GENERICA
La spia si accende in concomitanza dei seguenti eventi, in presenza dei quali è consigliabile rivolgersi il più
presto possibile alla Rete Assistenziale Fiat per far eliminare l'anomalia.
Avaria sensore pressione olio motore
La spia si accende quando viene rilevata un'anomalia al sensore pressione olio motore.
Intervento/avaria sistema blocco combustibile
La spia si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, in
caso di intervento/avaria del sistema blocco combustibile.
Avaria luci esterne
La spia si accende quando viene rilevata un'anomalia alle luci esterne.
Avaria sensori di parcheggio
La spia si accende unitamente al messaggio dedicato visualizzato dal display quando viene rilevata una
anomalia ai sensori di parcheggio.
Avaria sistema Start&Stop(versioni con display multifunzionale)
L'avaria del sistema è segnalata dall'accensione della spia. Sul quadro strumenti viene visualizzato un
messaggio dedicato.
Avaria spia Air bag(per versioni/mercati, dove previsto)
44)
La spia si accende in modalità lampeggiante quando viene rilevata un'anomalia della spia.
giallaSISTEMA START&STOP ATTIVO
(per versioni/mercati, dove previsto)
La spia si accende a luce fissa, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal
display, per segnalare l'attivazione del sistema Start&Stop.
60
CONOSCENZA DEL QUADRO STRUMENTI

ATTENZIONE
44)La spiaaccesa in modalità lampeggiante segnala eventuali anomalie della spia. In tal caso la spiapotrebbe non segnalare
eventuali anomalie dei sistemi di ritenuta. Prima di proseguire contattare la Rete Assistenziale Fiat per l'immediato controllo del sistema
Spia Cosa significa
giallaSISTEMA START&STOP DISATTIVO
(per versioni/mercati, dove previsto)
La disattivazione del sistema Start&Stop, è segnalata dall'accensione della spia oppure simbolo sul display,
su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display.
