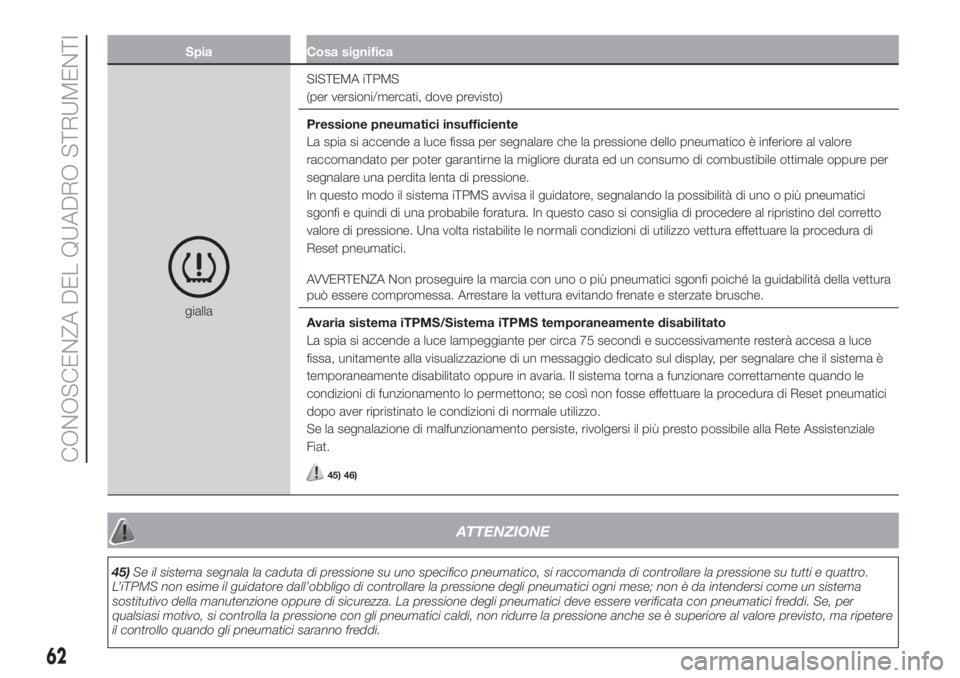

Spia Cosa significa
giallaSISTEMA iTPMS
(per versioni/mercati, dove previsto)
Pressione pneumatici insufficiente
La spia si accende a luce fissa per segnalare che la pressione dello pneumatico è inferiore al valore
raccomandato per poter garantirne la migliore durata ed un consumo di combustibile ottimale oppure per
segnalare una perdita lenta di pressione.
In questo modo il sistema iTPMS avvisa il guidatore, segnalando la possibilità di uno o più pneumatici
sgonfi e quindi di una probabile foratura. In questo caso si consiglia di procedere al ripristino del corretto
valore di pressione. Una volta ristabilite le normali condizioni di utilizzo vettura effettuare la procedura di
Reset pneumatici.
AVVERTENZA Non proseguire la marcia con uno o più pneumatici sgonfi poiché la guidabilità della vettura
può essere compromessa. Arrestare la vettura evitando frenate e sterzate brusche.
Avaria sistema iTPMS/Sistema iTPMS temporaneamente disabilitato
La spia si accende a luce lampeggiante per circa 75 secondi e successivamente resterà accesa a luce
fissa, unitamente alla visualizzazione di un messaggio dedicato sul display, per segnalare che il sistema è
temporaneamente disabilitato oppure in avaria. Il sistema torna a funzionare correttamente quando le
condizioni di funzionamento lo permettono; se così non fosse effettuare la procedura di Reset pneumatici
dopo aver ripristinato le condizioni di normale utilizzo.
Se la segnalazione di malfunzionamento persiste, rivolgersi il più presto possibile alla Rete Assistenziale
Fiat.
45) 46)
ATTENZIONE
45)Se il sistema segnala la caduta di pressione su uno specifico pneumatico, si raccomanda di controllare la pressione su tutti e quattro.
L’iTPMS non esime il guidatore dall’obbligo di controllare la pressione degli pneumatici ogni mese; non è da intendersi come un sistema
sostitutivo della manutenzione oppure di sicurezza. La pressione degli pneumatici deve essere verificata con pneumatici freddi. Se, per
qualsiasi motivo, si controlla la pressione con gli pneumatici caldi, non ridurre la pressione anche se è superiore al valore previsto, ma ripetere
il controllo quando gli pneumatici saranno freddi.
62
CONOSCENZA DEL QUADRO STRUMENTI

46)Il sistema iTPMS non è in grado di segnalare perdite improvvise della pressione degli pneumatici (ad es. lo scoppio di uno pneumatico). In
questo caso arrestare la vettura frenando con cautela e senza effettuare sterzate brusche. Il sistema fornisce unicamente un avviso di bassa
pressione degli pneumatici: non è in grado di gonfiarli. Il gonfiaggio insufficiente degli pneumatici aumenta i consumi di combustibile, riduce la
durata del battistrada e può influire sulla capacità di guidare la vettura in modo sicuro.

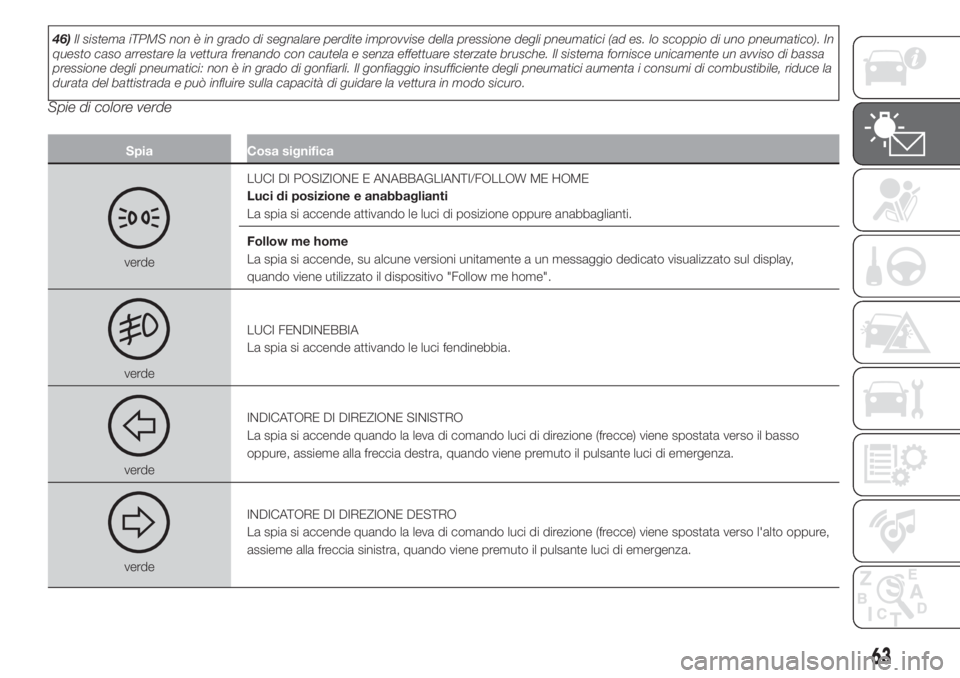

Spie di colore verde
Spia Cosa significa
verdeLUCI DI POSIZIONE E ANABBAGLIANTI/FOLLOW ME HOME
Luci di posizione e anabbaglianti
La spia si accende attivando le luci di posizione oppure anabbaglianti.
Follow me home
La spia si accende, su alcune versioni unitamente a un messaggio dedicato visualizzato sul display,
quando viene utilizzato il dispositivo "Follow me home".
verdeLUCI FENDINEBBIA
La spia si accende attivando le luci fendinebbia.
verdeINDICATORE DI DIREZIONE SINISTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso il basso
oppure, assieme alla freccia destra, quando viene premuto il pulsante luci di emergenza.
verdeINDICATORE DI DIREZIONE DESTRO
La spia si accende quando la leva di comando luci di direzione (frecce) viene spostata verso l'alto oppure,
assieme alla freccia sinistra, quando viene premuto il pulsante luci di emergenza.
63

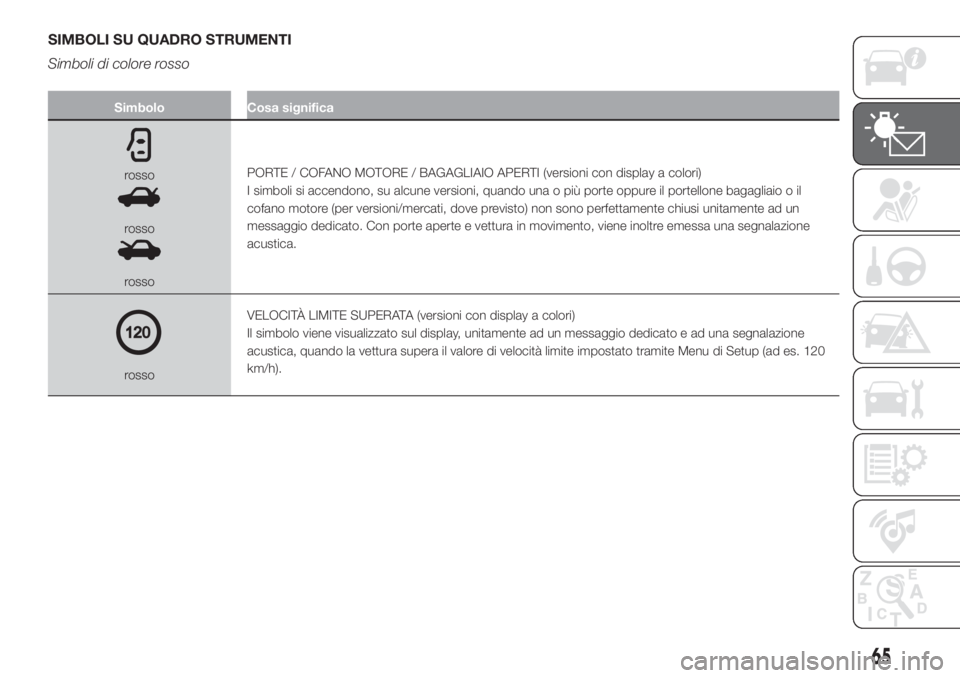

SIMBOLI SU QUADRO STRUMENTI
Simboli di colore rosso
Simbolo Cosa significa
rosso
rosso
rossoPORTE / COFANO MOTORE / BAGAGLIAIO APERTI (versioni con display a colori)
I simboli si accendono, su alcune versioni, quando una o più porte oppure il portellone bagagliaio o il
cofano motore (per versioni/mercati, dove previsto) non sono perfettamente chiusi unitamente ad un
messaggio dedicato. Con porte aperte e vettura in movimento, viene inoltre emessa una segnalazione
acustica.
rossoVELOCITÀ LIMITE SUPERATA (versioni con display a colori)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato e ad una segnalazione
acustica, quando la vettura supera il valore di velocità limite impostato tramite Menu di Setup (ad es. 120
km/h).
65

Simboli di colore giallo
Simbolo Cosa significa
gialloOLIO MOTORE DEGRADATO
La spia si accende in modalità lampeggiante, su alcune versioni unitamente a un messaggio dedicato
visualizzato sul display. La spia lampeggia per cicli di 3 minuti con intervalli di spia spenta di 5 secondi
finché l’olio verrà sostituito.
Successivamente alla prima segnalazione, ad ogni avviamento del motore, la spia continuerà a
lampeggiare nelle modalità precedentemente riportate finché l’olio non verrà sostituito. Su alcune versioni il
display visualizza un messaggio dedicato.
L’accensione in modalità lampeggiante di questa spia non è da ritenere un difetto della vettura, ma segnala
al cliente che l’utilizzo normale della vettura ha portato alla necessità di sostituire l’olio.
Si ricorda che il degrado dell’olio motore viene accelerato dall’utilizzo della vettura per brevi tratte,
impedendo al motore di raggiungere la temperatura di regime.
47) 48)32)
gialloPOSSIBILE PRESENZA GHIACCIO SU STRADA
Il simbolo viene visualizzato sul display quando la temperatura esterna è inferiore od uguale a 3°C.
Su alcune versioni il display visualizza il messaggio dedicato.
gialloAVARIA SENSORI DI PARCHEGGIO (versioni con display a colori)
(per versioni/mercati, dove previsto)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, quando viene rilevata
un’anomalia ai sensori di parcheggio.
gialloAVARIA SISTEMA START&STOP (versioni con display a colori)
(per versioni/mercati, dove previsto)
Il simbolo si accende, su alcune versioni unitamente ad un messaggio dedicato visualizzato dal display, per
segnalare l'avaria del sistema Start&Stop
Rivolgersi appena possibile alla Rete Assistenziale Fiat.
66
CONOSCENZA DEL QUADRO STRUMENTI

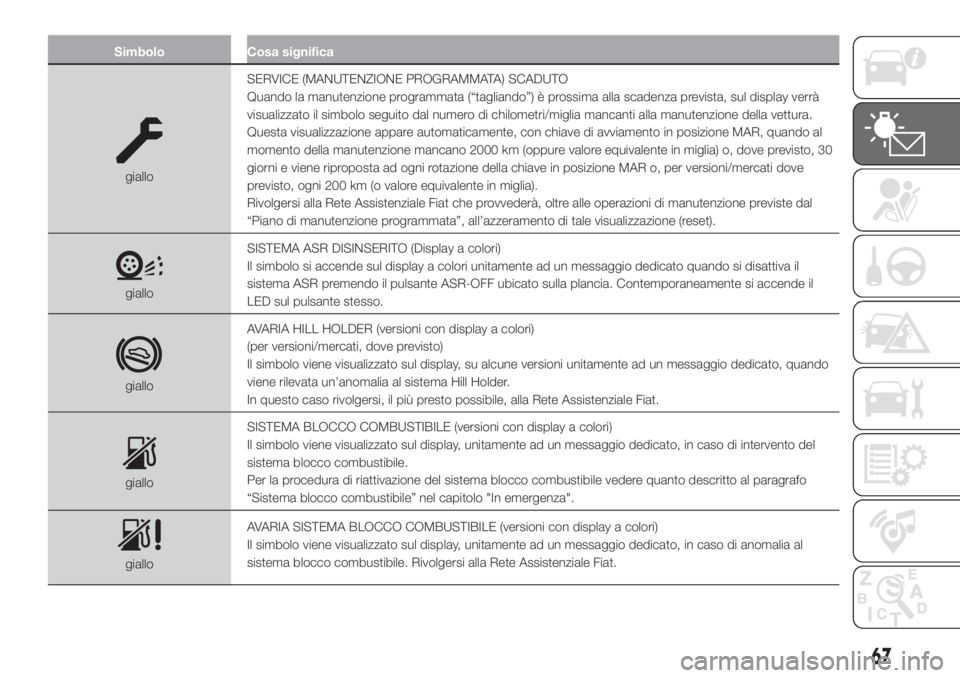

Simbolo Cosa significa
gialloSERVICE (MANUTENZIONE PROGRAMMATA) SCADUTO
Quando la manutenzione programmata (“tagliando”) è prossima alla scadenza prevista, sul display verrà
visualizzato il simbolo seguito dal numero di chilometri/miglia mancanti alla manutenzione della vettura.
Questa visualizzazione appare automaticamente, con chiave di avviamento in posizione MAR, quando al
momento della manutenzione mancano 2000 km (oppure valore equivalente in miglia) o, dove previsto, 30
giorni e viene riproposta ad ogni rotazione della chiave in posizione MAR o, per versioni/mercati dove
previsto, ogni 200 km (o valore equivalente in miglia).
Rivolgersi alla Rete Assistenziale Fiat che provvederà, oltre alle operazioni di manutenzione previste dal
“Piano di manutenzione programmata”, all’azzeramento di tale visualizzazione (reset).
gialloSISTEMA ASR DISINSERITO (Display a colori)
Il simbolo si accende sul display a colori unitamente ad un messaggio dedicato quando si disattiva il
sistema ASR premendo il pulsante ASR-OFF ubicato sulla plancia. Contemporaneamente si accende il
LED sul pulsante stesso.
gialloAVARIA HILL HOLDER (versioni con display a colori)
(per versioni/mercati, dove previsto)
Il simbolo viene visualizzato sul display, su alcune versioni unitamente ad un messaggio dedicato, quando
viene rilevata un’anomalia al sistema Hill Holder.
In questo caso rivolgersi, il più presto possibile, alla Rete Assistenziale Fiat.
gialloSISTEMA BLOCCO COMBUSTIBILE (versioni con display a colori)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, in caso di intervento del
sistema blocco combustibile.
Per la procedura di riattivazione del sistema blocco combustibile vedere quanto descritto al paragrafo
“Sistema blocco combustibile” nel capitolo "In emergenza".
gialloAVARIA SISTEMA BLOCCO COMBUSTIBILE (versioni con display a colori)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, in caso di anomalia al
sistema blocco combustibile. Rivolgersi alla Rete Assistenziale Fiat.
67

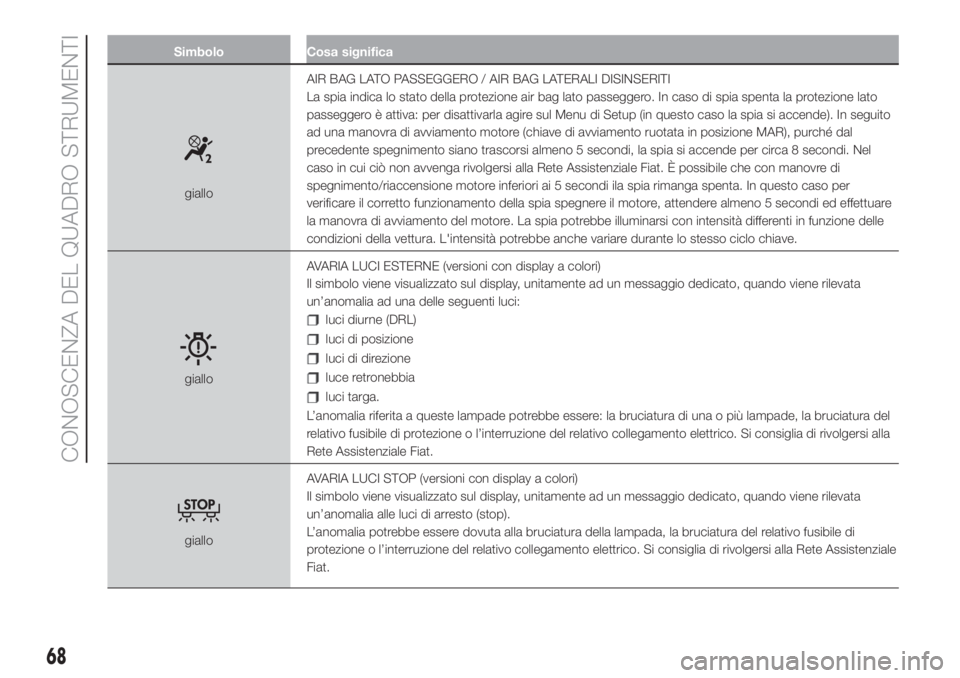

Simbolo Cosa significa
gialloAIR BAG LATO PASSEGGERO / AIR BAG LATERALI DISINSERITI
La spia indica lo stato della protezione air bag lato passeggero. In caso di spia spenta la protezione lato
passeggero è attiva: per disattivarla agire sul Menu di Setup (in questo caso la spia si accende). In seguito
ad una manovra di avviamento motore (chiave di avviamento ruotata in posizione MAR), purché dal
precedente spegnimento siano trascorsi almeno 5 secondi, la spia si accende per circa 8 secondi. Nel
caso in cui ciò non avvenga rivolgersi alla Rete Assistenziale Fiat. È possibile che con manovre di
spegnimento/riaccensione motore inferiori ai 5 secondi ila spia rimanga spenta. In questo caso per
verificare il corretto funzionamento della spia spegnere il motore, attendere almeno 5 secondi ed effettuare
la manovra di avviamento del motore. La spia potrebbe illuminarsi con intensità differenti in funzione delle
condizioni della vettura. L'intensità potrebbe anche variare durante lo stesso ciclo chiave.
gialloAVARIA LUCI ESTERNE (versioni con display a colori)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, quando viene rilevata
un’anomalia ad una delle seguenti luci:
luci diurne (DRL)
luci di posizione
luci di direzione
luce retronebbia
luci targa.
L’anomalia riferita a queste lampade potrebbe essere: la bruciatura di una o più lampade, la bruciatura del
relativo fusibile di protezione o l’interruzione del relativo collegamento elettrico. Si consiglia di rivolgersi alla
Rete Assistenziale Fiat.
gialloAVARIA LUCI STOP (versioni con display a colori)
Il simbolo viene visualizzato sul display, unitamente ad un messaggio dedicato, quando viene rilevata
un’anomalia alle luci di arresto (stop).
L’anomalia potrebbe essere dovuta alla bruciatura della lampada, la bruciatura del relativo fusibile di
protezione o l’interruzione del relativo collegamento elettrico. Si consiglia di rivolgersi alla Rete Assistenziale
Fiat.
68
CONOSCENZA DEL QUADRO STRUMENTI

Simbolo Cosa significa
gialloAVARIA SENSORE PIOGGIA
Il simbolo si accende in caso di avaria del sensore pioggia. Rivolgersi appena possibile alla Rete
Assistenziale Fiat.
gialloAVARIA SENSORE CREPUSCOLARE
Il simbolo si accende (unitamente alla visualizzazione di un messaggio dedicato) in caso di avaria del
sensore crepuscolare. Rivolgersi appena possibile alla Rete Assistenziale Fiat.
gialloAVARIA SPEED LIMITER
Il simbolo si accende in caso di avaria del dispositivo Speed Limiter. Rivolgersi appena possibile alla Rete
Assistenziale Fiat per far eliminare l'avaria.
gialloRISERVA COMBUSTIBILE - LIMITATAAUTONOMIA
Ruotando la chiave in posizione MAR la spia si accende, ma deve spegnersi dopo alcuni secondi.
La spia oppure il simbolo sul display si accende quando nel serbatoio sono rimasti circa 5 litri di
combustibile. Il triangolo presente sul lato destro del simbolo, indica il lato vettura sul quale è presente il
bocchettone per il rifornimento di combustibile.
AVVERTENZA Se, a seconda delle versioni, la spia lampeggia oppure il simbolo è acceso fisso, significa
che è presente un'anomalia nell'impianto. In tal caso rivolgersi alla Rete Assistenziale Fiat per la verifica
dell'impianto stesso.
69

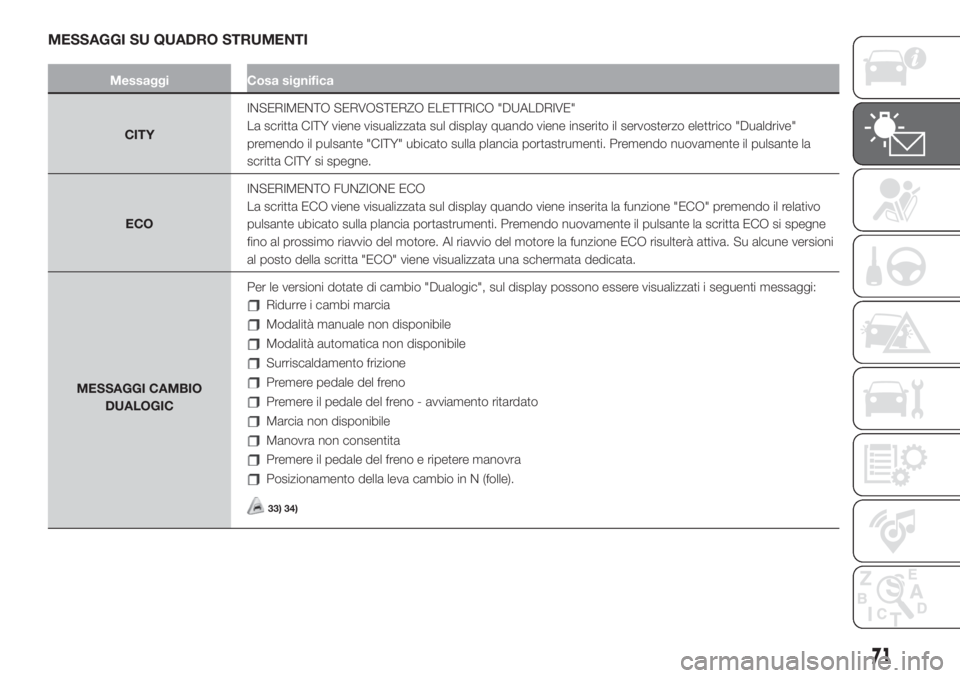

MESSAGGI SU QUADRO STRUMENTI
Messaggi Cosa significa
CITYINSERIMENTO SERVOSTERZO ELETTRICO "DUALDRIVE"
La scritta CITY viene visualizzata sul display quando viene inserito il servosterzo elettrico "Dualdrive"
premendo il pulsante "CITY" ubicato sulla plancia portastrumenti. Premendo nuovamente il pulsante la
scritta CITY si spegne.
ECOINSERIMENTO FUNZIONE ECO
La scritta ECO viene visualizzata sul display quando viene inserita la funzione "ECO" premendo il relativo
pulsante ubicato sulla plancia portastrumenti. Premendo nuovamente il pulsante la scritta ECO si spegne
fino al prossimo riavvio del motore. Al riavvio del motore la funzione ECO risulterà attiva. Su alcune versioni
al posto della scritta "ECO" viene visualizzata una schermata dedicata.
MESSAGGI CAMBIO
DUALOGICPer le versioni dotate di cambio "Dualogic", sul display possono essere visualizzati i seguenti messaggi:
Ridurre i cambi marcia
Modalità manuale non disponibile
Modalità automatica non disponibile
Surriscaldamento frizione
Premere pedale del freno
Premere il pedale del freno - avviamento ritardato
Marcia non disponibile
Manovra non consentita
Premere il pedale del freno e ripetere manovra
Posizionamento della leva cambio in N (folle).
33) 34)
