2019 Alfa Romeo MiTo Libretto Uso Manutenzione (in Italian)

MESSAGGI VISUALIZZATI SUL DISPLAY
Visualizzazione selezione modalità di
guida (sistema “Alfa DNA”)
(ove presente)
Sul display viene visualizzato un
messaggio ed un simbolo relativo
all’inserimento della modalità di guida
selezionata: “DYNAMIC”, “NATURAL”
oppure “ALL WEATHER”.
Quando una delle modalità di guida non è
disponibile sul display viene visualizzato
un messaggio di avvertimento.
Visualizzazione livello olio motore
(ove presente)
Ruotando la chiave di avviamento in
posizione MAR il display visualizza, per
alcuni secondi, il livello olio motore.
In caso di insufficiente livello olio motore
sul display viene visualizzato un
messaggio di avvertimento.
AVVERTENZA Per conoscere la corretta
quantità di olio motore verificare
comunque sempre l’indicazione presente
sull’astina di controllo (vedre paragrafo
“Verifica dei livelli” nel capitolo
“Manutenzione e cura"). Per essere certi
della corretta indicazione relativa al
livello olio motore effettuare il controllo
con vettura posizionata su terreno in
piano.AVVERTENZA Affinché la misura del
livello olio venga effettuata
correttamente, dopo la rotazione della
chiave in posizione MAR, attendere circa
2 secondi prima di effettuare
l'avviamento del motore.
AVVERTENZA Il livello dell'olio motore
può aumentare dopo una sosta
prolungata.
63

ATTENZIONE
23)Se la spianon si accende portando il dispositivo di avviamento in posizione ON oppure se rimane accesa durante la marcia (unitamente al
messaggio visualizzato dal display) è possibile che sia presente un’anomalia nei sistemi di ritenuta; in tal caso gli air bag od i pretensionatori
potrebbero non attivarsi in caso di incidente o, in un più limitato numero di casi, attivarsi erroneamente. Prima di proseguire, rivolgersi alla Rete
Assistenziale Alfa Romeo per l’immediato controllo del sistema.
24)L’avaria della spia
viene segnalata dall'accensione, sul display del quadro strumenti,dell'iconae dal lampeggio della spia di
disabilitazione air bag passeggero sullo specchio retrovisore. In aggiunta il sistema air bag provvede alla disattivazione automatica dell'air bag
lato passeggero (ove presente). In tal caso la spia potrebbe non segnalare eventuali anomalie dei sistemi di ritenuta. Prima di proseguire, rivolgersi
alla Rete Assistenziale Alfa Romeo per l'immediato controllo del sistema.
25)A fronte dell'accensione della spia, l'olio motore degradato deve essere sostituito appena possibile e mai oltre 500 km dalla prima accensione
della spia. Il mancato rispetto delle informazioni sopraindicate potrebbe causare gravi danni al motore e il decadimento della garanzia. Si ricordia
che l'accensione di questa spia non è legata al quantitativo di olio presente nel motore, quindi in caso di accensione lampeggiante della stessa, non
bisogna assolutamente aggiungere nel motore altro olio.
26)Se la spia lampeggiasse durante la marcia rivolgersi alla Rete Assistenziale Alfa Romeo.
27)La velocità di marcia deve essere sempre adeguata alla situazione del traffico ed alle condizioni atmosferiche, attenendosi peraltro alle leggi
vigenti sulla circolazione stradale. È possibile spegnere il motore anche con spia
accesa: ripetute interruzioni del processo di rigenerazione
potrebbero tuttavia causare un degrado precoce dell’olio motore. Per questo motivo è sempre consigliato attendere lo spegnimento del simbolo
prima di spegnere il motore, seguendo le indicazioni sopra riportate. Non è consigliabile completare la rigenerazione del DPF con vettura ferma.
AVVERTENZA
13)Se la spiasi accendesse durante la marcia arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
14)Se, con dispositivo di avviamento in posizione MAR, la spianon si accende oppure se, durante la marcia, si accende a luce fissa o
lampeggiante (su alcune versioni unitamente al messaggio visualizzato dal display), rivolgersi il più presto possibile alla Rete Assistenziale Alfa
Romeo.
15)La presenza di acqua nel circuito di alimentazione può causare gravi danni al sistema d’iniezione ed irregolarità nel funzionamento del motore.
Nel caso in cui il simbolo
venga visualizzato sul display, rivolgersi il più presto possibile alla Rete Assistenziale Alfa Romeo per l’operazione di
spurgo. Qualora la stessa segnalazione avvenga immediatamente dopo un rifornimento è possibile che sia stata introdotta acqua nel serbatoio: in
questo caso arrestare immediatamente il motore e rivolgersi alla Rete Assistenziale Alfa Romeo.
64
CONOSCENZA DEL QUADRO STRUMENTI

SISTEMA EOBD (European On
Board Diagnosis)
(ove presente)
Funzionamento
Il sistema EOBD (European On Board
Diagnosis) effettua una diagnosi continua
dei componenti correlati alle emissioni
presenti sulla vettura.
Segnala inoltre, mediante l'accensione
della spia
sul quadro strumenti,
unitamente alla visualizzazione di un
messaggio sul display, la condizione di
deterioramento dei componenti stessi
(vedere paragrafo "Spie e messaggi" nel
capitolo "Conoscenza del quadro
strumenti").
L’obiettivo del sistema EOBD (European
On Board Diagnosis) è quello di:
tenere sotto controllo l’efficienza
dell’impianto;
segnalare un aumento delle emissioni;
segnalare la necessità di sostituire i
componenti deteriorati.La vettura dispone inoltre di un
connettore, interfacciabile con adeguata
strumentazione, che permette la lettura
dei codici di errore memorizzati nelle
centraline elettroniche e di una serie di
parametri caratteristici della diagnosi e
del funzionamento del motore. Questa
verifica può essere effettuata anche
dagli agenti addetti al controllo del
traffico.
AVVERTENZA Dopo l’eliminazione
dell’anomalia, per la verifica completa
dell’impianto, la Rete Assistenziale Alfa
Romeo è tenuta ad effettuare test di
prova e, qualora fosse necessario, prove
su strada le quali possono anche
richiedere lunga percorrenza.
65

66
Pagina intenzionalmente lasciata bianca

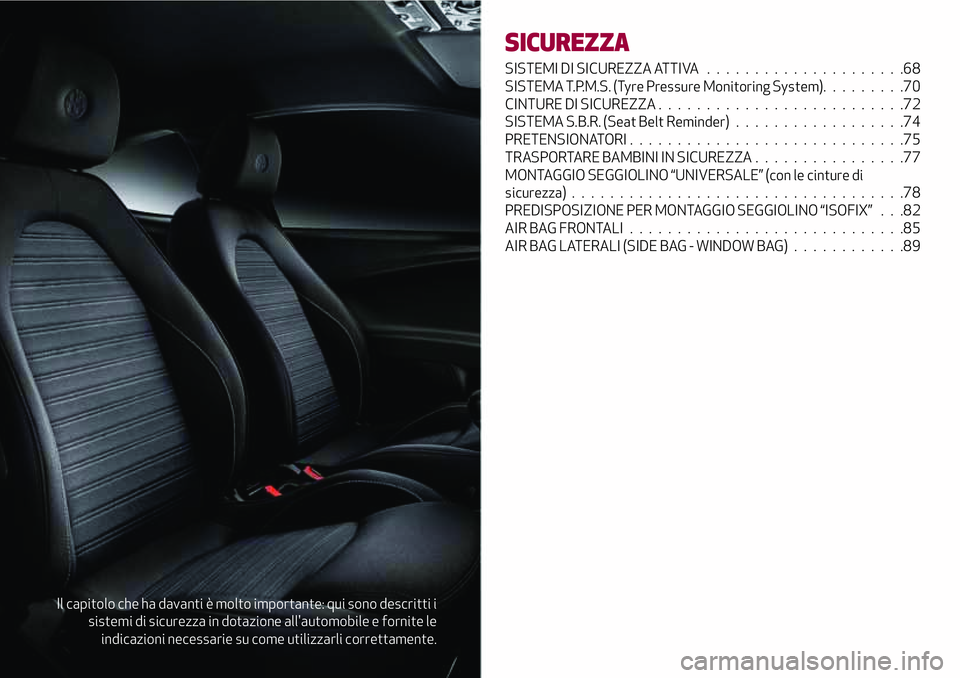

Il capitolo che ha davanti è molto importante: qui sono descritti i
sistemi di sicurezza in dotazione all'automobile e fornite le
indicazioni necessarie su come utilizzarli correttamente.
SICUREZZA
SISTEMI DI SICUREZZA ATTIVA.....................68
SISTEMA T.P.M.S. (Tyre Pressure Monitoring System).........70
CINTURE DI SICUREZZA..........................72
SISTEMA S.B.R. (Seat Belt Reminder)..................74
PRETENSIONATORI.............................75
TRASPORTARE BAMBINI IN SICUREZZA . . ..............77
MONTAGGIO SEGGIOLINO “UNIVERSALE” (con le cinture di
sicurezza)...................................78
PREDISPOSIZIONE PER MONTAGGIO SEGGIOLINO “ISOFIX” . . .82
AIR BAG FRONTALI.............................85
AIR BAG LATERALI (SIDE BAG - WINDOW BAG) ............89

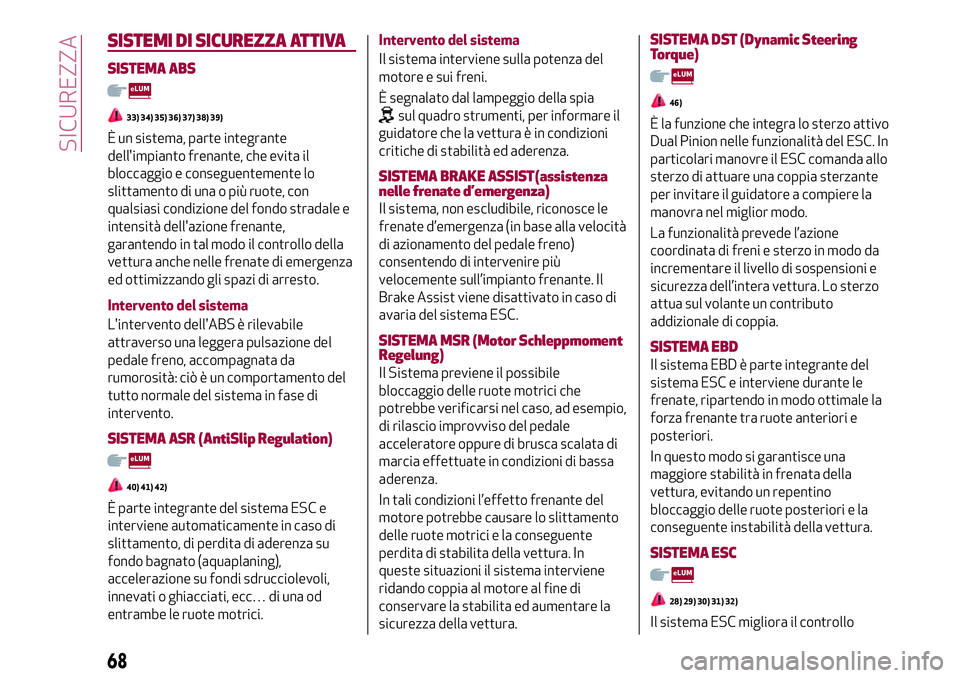

SISTEMI DI SICUREZZA ATTIVA
SISTEMA ABS
33) 34) 35) 36) 37) 38) 39)
È un sistema, parte integrante
dell'impianto frenante, che evita il
bloccaggio e conseguentemente lo
slittamento di una o più ruote, con
qualsiasi condizione del fondo stradale e
intensità dell'azione frenante,
garantendo in tal modo il controllo della
vettura anche nelle frenate di emergenza
ed ottimizzando gli spazi di arresto.
Intervento del sistema
L'intervento dell'ABS è rilevabile
attraverso una leggera pulsazione del
pedale freno, accompagnata da
rumorosità: ciò è un comportamento del
tutto normale del sistema in fase di
intervento.
SISTEMA ASR (AntiSlip Regulation)
40) 41) 42)
È parte integrante del sistema ESC e
interviene automaticamente in caso di
slittamento, di perdita di aderenza su
fondo bagnato (aquaplaning),
accelerazione su fondi sdrucciolevoli,
innevati o ghiacciati, ecc… di una od
entrambe le ruote motrici.Intervento del sistema
Il sistema interviene sulla potenza del
motore e sui freni.
È segnalato dal lampeggio della spia
sul quadro strumenti, per informare il
guidatore che la vettura è in condizioni
critiche di stabilità ed aderenza.
SISTEMA BRAKE ASSIST(assistenza
nelle frenate d’emergenza)
Il sistema, non escludibile, riconosce le
frenate d’emergenza (in base alla velocità
di azionamento del pedale freno)
consentendo di intervenire più
velocemente sull’impianto frenante. Il
Brake Assist viene disattivato in caso di
avaria del sistema ESC.
SISTEMA MSR (Motor Schleppmoment
Regelung)
Il Sistema previene il possibile
bloccaggio delle ruote motrici che
potrebbe verificarsi nel caso, ad esempio,
di rilascio improvviso del pedale
acceleratore oppure di brusca scalata di
marcia effettuate in condizioni di bassa
aderenza.
In tali condizioni l’effetto frenante del
motore potrebbe causare lo slittamento
delle ruote motrici e la conseguente
perdita di stabilita della vettura. In
queste situazioni il sistema interviene
ridando coppia al motore al fine di
conservare la stabilita ed aumentare la
sicurezza della vettura.
SISTEMA DST (Dynamic Steering
Torque)
46)
È la funzione che integra lo sterzo attivo
Dual Pinion nelle funzionalità del ESC. In
particolari manovre il ESC comanda allo
sterzo di attuare una coppia sterzante
per invitare il guidatore a compiere la
manovra nel miglior modo.
La funzionalità prevede l’azione
coordinata di freni e sterzo in modo da
incrementare il livello di sospensioni e
sicurezza dell’intera vettura. Lo sterzo
attua sul volante un contributo
addizionale di coppia.
SISTEMA EBD
Il sistema EBD è parte integrante del
sistema ESC e interviene durante le
frenate, ripartendo in modo ottimale la
forza frenante tra ruote anteriori e
posteriori.
In questo modo si garantisce una
maggiore stabilità in frenata della
vettura, evitando un repentino
bloccaggio delle ruote posteriori e la
conseguente instabilità della vettura.
SISTEMA ESC
28) 29) 30) 31) 32)
Il sistema ESC migliora il controllo
68
SICUREZZA

direzionale e la stabilità della vettura
sotto diverse condizioni di guida.
Il sistema ESC corregge il sottosterzo e il
sovrasterzo della vettura, ripartendo la
frenata sulle ruote appropriate. Inoltre
anche la coppia erogata dal motore può
essere ridotta in modo tale da mantenere
il controllo della vettura.
L'ESC comprende i sistemi di sicurezza
attiva come: ABS, EBD, ASR, HILL
HOLDER, BRAKE ASSIST, MSR,
CBC,”ELECTRONIC Q2”, DST.
L'ESC si inserisce automaticamente
all'avviamento del motore e non può
essere disinserito.
Intervento del sistema
È segnalato dal lampeggio della spia
sul quadro strumenti, per informare il
guidatore che la vettura è in condizioni
critiche di stabilità ed aderenza.
SISTEMA CBC (Cornering Braking
Control)
Il sistema agisce durante manovre di
frenata in curva, ottimizzando la
distribuzione della pressione frenante
sulle quattro ruote: il sistema evita il
bloccaggio delle ruote interne alla curva
(che risentono meno del peso della
vettura) garantendo una migliore
stabilità e direzionalità della vettura.
SISTEMA HILL HOLDER
È parte integrante del sistema ESC ed
agevola la partenza in salita o in discesa
agendo sui freni.
AVVERTENZA Il sistema Hill Holder non è
un freno di stazionamento, pertanto non
abbandonare la vettura senza aver
azionato il freno a mano, spento il motore
ed inserito la prima marcia, ponendo la
vettura in sosta in condizioni di sicurezza
(per maggiori informazioni vedere quanto
descritto nel paragrafo "In sosta" nel
capitolo "Avviamento e guida").
AVVERTENZA Possono esserci situazioni
su piccole pendenze (inferiori al 5%), in
condizione di vettura carica, in cui il
sistema Hill Holder potrebbe non
attivarsi causando un leggero
arretramento, e aumentando il rischio di
una collisione con un altro veicolo o un
oggetto. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al guidatore.
SISTEMA “ELECTRONIC Q2” (“E-Q2”)
Il sistema "Electronic Q2" agisce in
condizioni di accelerazione in curva,
frenando la ruota motrice interna, ed
incrementando così la motricità della
ruota esterna (più caricata del peso
vettura): la coppia viene così ripartita in
maniera ottimale tra le ruote motricisecondo le condizioni di guida e del fondo
stradale, permettendo condizioni di guida
particolarmente efficaci e sportive.
ATTENZIONE
28)Il sistema ESC non può modificare le
leggi naturali della fisica, e non può
incrementare l'aderenza dipendente dalle
condizioni della strada.
29)Il sistema ESC non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva e guida su superfici a bassa aderenza
o aquaplaning.
30)Le capacità del sistema ESC non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
31)Per il corretto funzionamento del
sistema ASR è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritti.
32)Le prestazioni dei sistemi ESC e ASR
non devono indurre il conducente a correre
rischi inutili e non giustificati. La condotta di
guida deve essere sempre adeguata alle
condizioni del fondo stradale, alla visibilità
ed al traffico. La responsabilità per la
sicurezza stradale spetta sempre e
comunque al conducente.
33)Quando l'ABS interviene, e si avvertono
le pulsazioni sul pedale del freno, non
alleggerire la pressione, ma mantenere il
pedale ben premuto senza timore; così si
otterrà uno spazio di frenata ottimale,
compatibilmente con le condizioni del fondo
stradale.
69

34)Per avere la massima efficienza
dell'impianto frenante è necessario un
periodo di assestamento di circa 500 km:
durante questo periodo è opportuno non
effettuare frenate troppo brusche, ripetute
e prolungate.
35)Se l'ABS interviene, è segno che si sta
raggiungendo il limite di aderenza tra
pneumatici e fondo stradale: occorre
rallentare per adeguare la marcia
all'aderenza disponibile.
36)Il sistema ABS non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
37)Il sistema ABS non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
38)Le capacità del sistema ABS non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.
39)Per il corretto funzionamento del
sistema ABS è indispensabile che gli
pneumatici siano della stessa marca e dello
stesso tipo su tutte le ruote, in perfette
condizioni e soprattutto del tipo e delle
dimensioni prescritte.
40)Il sistema ASR non può controvertire le
leggi naturali della fisica, e non può
incrementare l'aderenza ottenibile dalle
condizioni della strada.
41)Il sistema ASR non può evitare incidenti,
compresi quelli dovuti a velocità eccessiva in
curva, guida su superfici a bassa aderenza o
aquaplaning.
42)Le capacità del sistema ASR non devono
mai essere provate in modo irresponsabile e
pericoloso tale da compromettere la
sicurezza propria e degli altri.43)Il sistema HBA non non può
controvertire le leggi naturali della fisica e
non può incrementare l'aderenza ottenibile
dalle condizioni della strada.
44)Il sistema HBA non può evitare incidenti,
compresi quelli dovuti ad eccessiva velocità
in curva, guida su superfici a bassa aderenza
oppure aquaplaning.
45)Le capacità del sistema HBA non
devono mai essere provate in modo
irresponsabile e pericoloso tale da
compromettere la sicurezza del guidatore
stesso, degli altri occupanti presenti a bordo
della vettura e di tutti gli altri utilizzatori
della strada.
46)Il DST costituisce un ausilio alla guida e
non sostituisce il guidatore nella
responsabilità della conduzione della
vettura.SISTEMA T.P.M.S. (Tyre
Pressure Monitoring System)
(ove presente)
47) 48) 49) 50) 51) 52) 53) 54) 55)
DESCRIZIONE
La vettura può essere equipaggiata con
sistema di monitoraggio della pressione
pneumatici T.P.M.S. (Tyre Pressure
Monitorino System), che segnala al
guidatore lo stato di gonfiaggio dei
pneumatici mediante la visualizzazione,
sul display, di specifici messaggi di
avvertimento.
Il sistema è costituito da un sensore
trasmettitore a radiofrequenza montato
su ciascuna ruota (sul cerchio all’interno
del pneumatico), in grado di inviare alla
centralina di controllo le informazioni
relative alla pressione di ogni
pneumatico.
AVVERTENZE PER L'USO DEL SITEMA
T.P.M.S.
Le segnalazioni di anomalia non vengono
memorizzate e pertanto non saranno
visualizzate a fronte di uno spegnimento
e successivo avviamento del motore.
Se le condizioni anomale permangono la
centralina invierà al quadro strumenti le
relative segnalazioni solamente dopo un
breve periodo con vettura in movimento.
70
SICUREZZA
