Page 17 of 216

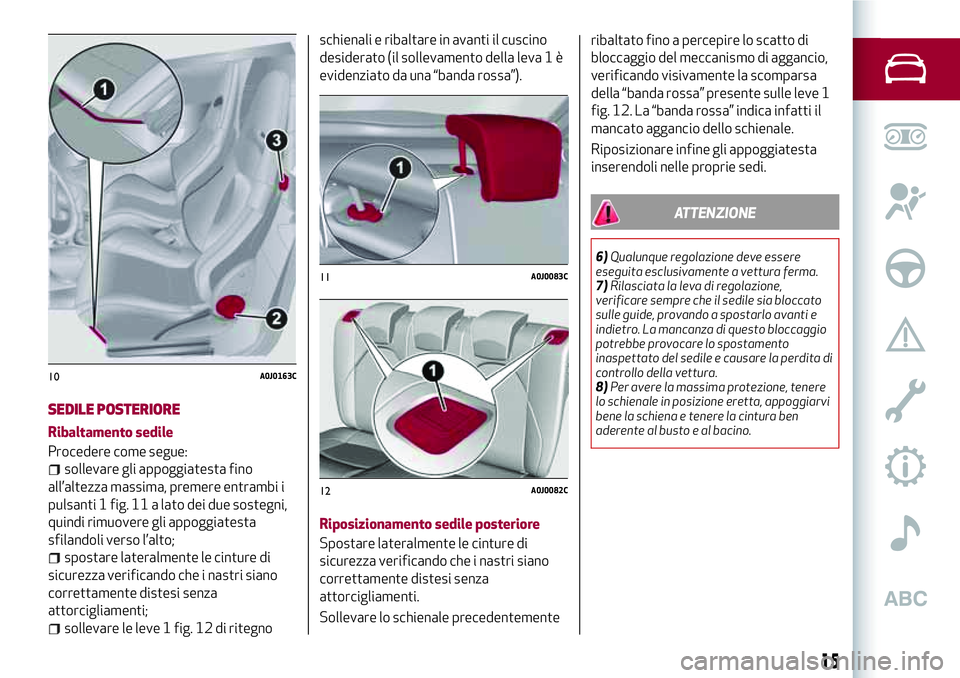

SEDILE POSTERIORE
Ribaltamento sedile
Procedere come segue:
sollevare gli appoggiatesta fino
all’altezza massima, premere entrambi i
pulsanti 1 fig. 11 a lato dei due sostegni,
quindi rimuovere gli appoggiatesta
sfilandoli verso l’alto;
spostare lateralmente le cinture di
sicurezza verificando che i nastri siano
correttamente distesi senza
attorcigliamenti;
sollevare le leve 1 fig. 12 di ritegnoschienali e ribaltare in avanti il cuscino
desiderato (il sollevamento della leva 1 è
evidenziato da una “banda rossa”).
Riposizionamento sedile posteriore
Spostare lateralmente le cinture di
sicurezza verificando che i nastri siano
correttamente distesi senza
attorcigliamenti.
Sollevare lo schienale precedentementeribaltato fino a percepire lo scatto di
bloccaggio del meccanismo di aggancio,
verificando visivamente la scomparsa
della “banda rossa” presente sulle leve 1
fig. 12. La “banda rossa” indica infatti il
mancato aggancio dello schienale.
Riposizionare infine gli appoggiatesta
inserendoli nelle proprie sedi.
ATTENZIONE
6)Qualunque regolazione deve essere
eseguita esclusivamente a vettura ferma.
7)Rilasciata la leva di regolazione,
verificare sempre che il sedile sia bloccato
sulle guide, provando a spostarlo avanti e
indietro. La mancanza di questo bloccaggio
potrebbe provocare lo spostamento
inaspettato del sedile e causare la perdita di
controllo della vettura.
8)Per avere la massima protezione, tenere
lo schienale in posizione eretta, appoggiarvi
bene la schiena e tenere la cintura ben
aderente al busto e al bacino.
10A0J0163C
11A0J0083C
12A0J0082C
15
Page 18 of 216

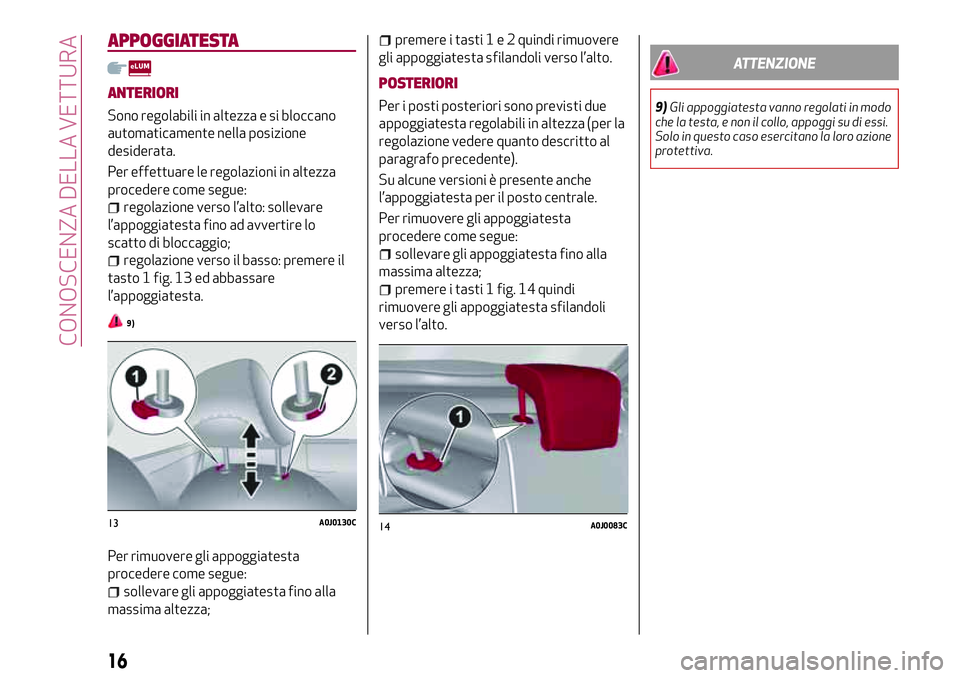

APPOGGIATESTA
ANTERIORI
Sono regolabili in altezza e si bloccano
automaticamente nella posizione
desiderata.
Per effettuare le regolazioni in altezza
procedere come segue:
regolazione verso l’alto: sollevare
l’appoggiatesta fino ad avvertire lo
scatto di bloccaggio;
regolazione verso il basso: premere il
tasto 1 fig. 13 ed abbassare
l’appoggiatesta.
9)
Per rimuovere gli appoggiatesta
procedere come segue:
sollevare gli appoggiatesta fino alla
massima altezza;
premere i tasti1e2quindi rimuovere
gli appoggiatesta sfilandoli verso l’alto.
POSTERIORI
Per i posti posteriori sono previsti due
appoggiatesta regolabili in altezza (per la
regolazione vedere quanto descritto al
paragrafo precedente).
Su alcune versioni è presente anche
l’appoggiatesta per il posto centrale.
Per rimuovere gli appoggiatesta
procedere come segue:
sollevare gli appoggiatesta fino alla
massima altezza;
premere i tasti 1 fig. 14 quindi
rimuovere gli appoggiatesta sfilandoli
verso l’alto.
ATTENZIONE
9)Gli appoggiatesta vanno regolati in modo
che la testa, e non il collo, appoggi su di essi.
Solo in questo caso esercitano la loro azione
protettiva.
13A0J0130C14A0J0083C
16
CONOSCENZA DELLA VETTURA
Page 19 of 216

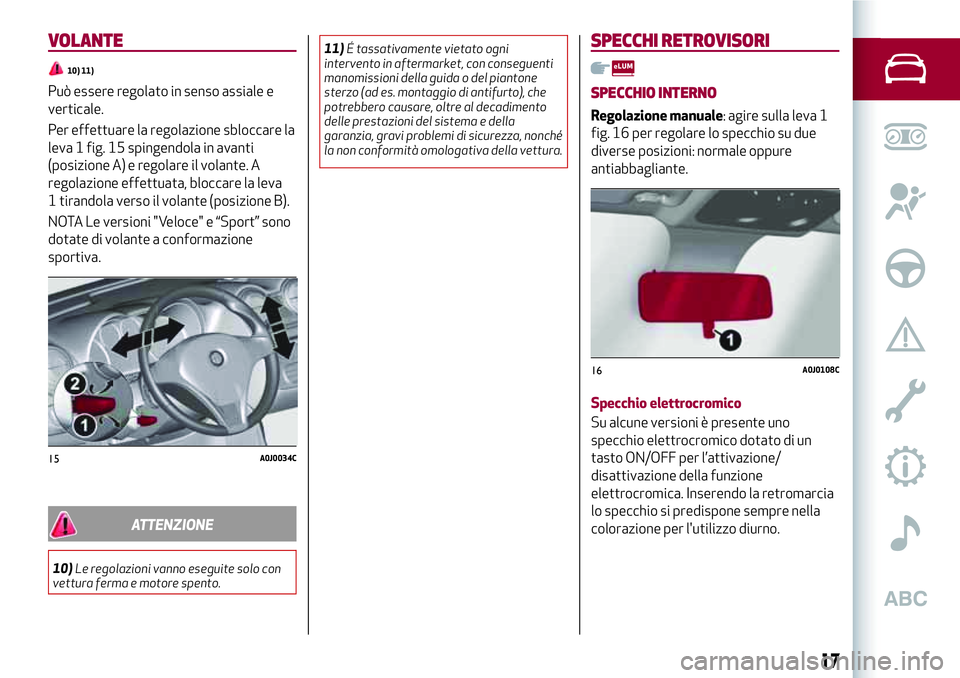

VOLANTE
10) 11)
Può essere regolato in senso assiale e
verticale.
Per effettuare la regolazione sbloccare la
leva 1 fig. 15 spingendola in avanti
(posizione A) e regolare il volante. A
regolazione effettuata, bloccare la leva
1 tirandola verso il volante (posizione B).
NOTA Le versioni "Veloce" e “Sport” sono
dotate di volante a conformazione
sportiva.
ATTENZIONE
10)Le regolazioni vanno eseguite solo con
vettura ferma e motore spento.11)É tassativamente vietato ogni
intervento in aftermarket, con conseguenti
manomissioni della guida o del piantone
sterzo (ad es. montaggio di antifurto), che
potrebbero causare, oltre al decadimento
delle prestazioni del sistema e della
garanzia, gravi problemi di sicurezza, nonché
la non conformità omologativa della vettura.
SPECCHI RETROVISORI
SPECCHIO INTERNO
Regolazione manuale: agire sulla leva 1
fig. 16 per regolare lo specchio su due
diverse posizioni: normale oppure
antiabbagliante.
Specchio elettrocromico
Su alcune versioni è presente uno
specchio elettrocromico dotato di un
tasto ON/OFF per l’attivazione/
disattivazione della funzione
elettrocromica. Inserendo la retromarcia
lo specchio si predispone sempre nella
colorazione per l'utilizzo diurno.
15A0J0034C
16A0J0108C
17
Page 20 of 216

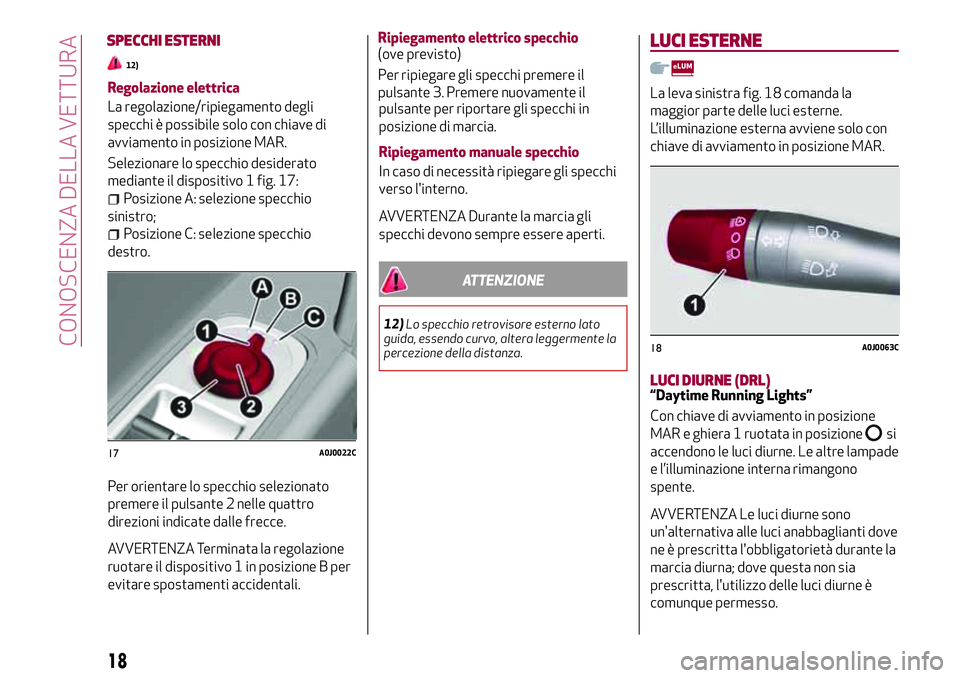

Regolazione elettrica
La regolazione/ripiegamento degli
specchi è possibile solo con chiave di
avviamento in posizione MAR.
Selezionare lo specchio desiderato
mediante il dispositivo 1 fig. 17:
Posizione A: selezione specchio
sinistro;
Posizione C: selezione specchio
destro.
Per orientare lo specchio selezionato
premere il pulsante 2 nelle quattro
direzioni indicate dalle frecce.
AVVERTENZA Terminata la regolazione
ruotare il dispositivo 1 in posizione B per
evitare spostamenti accidentali.
Ripiegamento elettrico specchio
(ove previsto)
Per ripiegare gli specchi premere il
pulsante 3. Premere nuovamente il
pulsante per riportare gli specchi in
posizione di marcia.
Ripiegamento manuale specchio
In caso di necessità ripiegare gli specchi
verso l'interno.
AVVERTENZA Durante la marcia gli
specchi devono sempre essere aperti.
ATTENZIONE
12)Lo specchio retrovisore esterno lato
guida, essendo curvo, altera leggermente la
percezione della distanza.
LUCI ESTERNE
La leva sinistra fig. 18 comanda la
maggior parte delle luci esterne.
L’illuminazione esterna avviene solo con
chiave di avviamento in posizione MAR.
LUCI DIURNE (DRL)“Daytime Running Lights”
Con chiave di avviamento in posizione
MAR e ghiera 1 ruotata in posizione
si
accendono le luci diurne. Le altre lampade
e l’illuminazione interna rimangono
spente.
AVVERTENZA Le luci diurne sono
un'alternativa alle luci anabbaglianti dove
ne è prescritta l'obbligatorietà durante la
marcia diurna; dove questa non sia
prescritta, l'utilizzo delle luci diurne è
comunque permesso.
17A0J0022C
18A0J0063C
18
CONOSCENZA DELLA VETTURA
SPECCHI ESTERNI
12)
Page 21 of 216

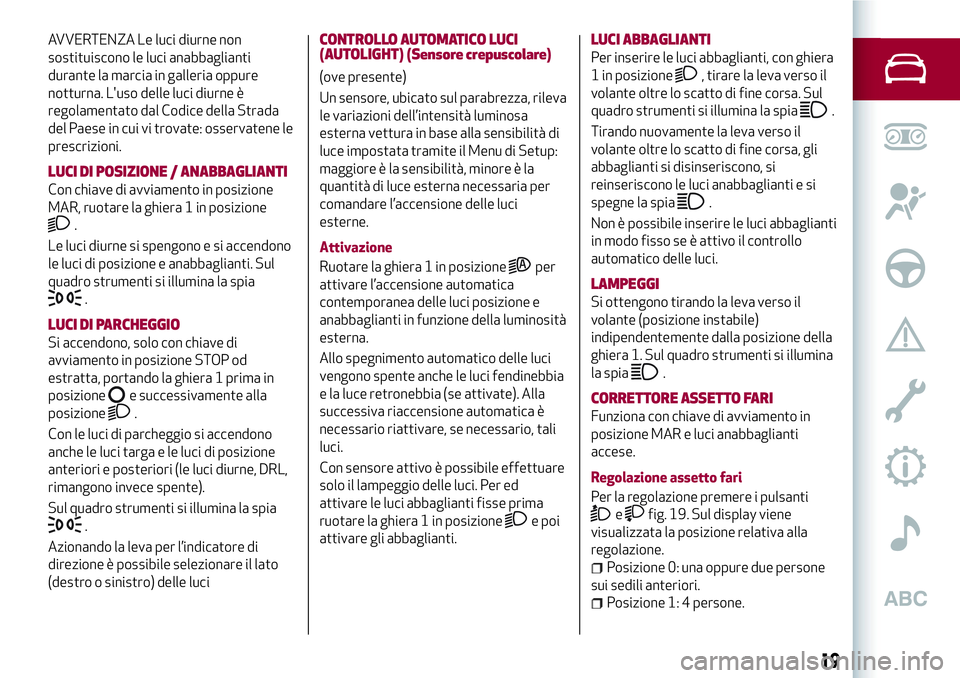

AVVERTENZA Le luci diurne non
sostituiscono le luci anabbaglianti
durante la marcia in galleria oppure
notturna. L'uso delle luci diurne è
regolamentato dal Codice della Strada
del Paese in cui vi trovate: osservatene le
prescrizioni.
LUCI DI POSIZIONE / ANABBAGLIANTI
Con chiave di avviamento in posizione
MAR, ruotare la ghiera 1 in posizione
.
Le luci diurne si spengono e si accendono
le luci di posizione e anabbaglianti. Sul
quadro strumenti si illumina la spia
.
LUCI DI PARCHEGGIO
Si accendono, solo con chiave di
avviamento in posizione STOP od
estratta, portando la ghiera 1 prima in
posizione
e successivamente alla
posizione
.
Con le luci di parcheggio si accendono
anche le luci targa e le luci di posizione
anteriori e posteriori (le luci diurne, DRL,
rimangono invece spente).
Sul quadro strumenti si illumina la spia
.
Azionando la leva per l’indicatore di
direzione è possibile selezionare il lato
(destro o sinistro) delle luci
CONTROLLO AUTOMATICO LUCI
(AUTOLIGHT) (Sensore crepuscolare)
(ove presente)
Un sensore, ubicato sul parabrezza, rileva
le variazioni dell’intensità luminosa
esterna vettura in base alla sensibilità di
luce impostata tramite il Menu di Setup:
maggiore è la sensibilità, minore è la
quantità di luce esterna necessaria per
comandare l’accensione delle luci
esterne.
Attivazione
Ruotare la ghiera 1 in posizione
per
attivare l’accensione automatica
contemporanea delle luci posizione e
anabbaglianti in funzione della luminosità
esterna.
Allo spegnimento automatico delle luci
vengono spente anche le luci fendinebbia
e la luce retronebbia (se attivate). Alla
successiva riaccensione automatica è
necessario riattivare, se necessario, tali
luci.
Con sensore attivo è possibile effettuare
solo il lampeggio delle luci. Per ed
attivare le luci abbaglianti fisse prima
ruotare la ghiera 1 in posizione
e poi
attivare gli abbaglianti.
LUCI ABBAGLIANTI
Per inserire le luci abbaglianti, con ghiera
1 in posizione
, tirare la leva verso il
volante oltre lo scatto di fine corsa. Sul
quadro strumenti si illumina la spia
.
Tirando nuovamente la leva verso il
volante oltre lo scatto di fine corsa, gli
abbaglianti si disinseriscono, si
reinseriscono le luci anabbaglianti e si
spegne la spia
.
Non è possibile inserire le luci abbaglianti
in modo fisso se è attivo il controllo
automatico delle luci.
LAMPEGGI
Si ottengono tirando la leva verso il
volante (posizione instabile)
indipendentemente dalla posizione della
ghiera 1. Sul quadro strumenti si illumina
la spia
.
CORRETTORE ASSETTO FARI
Funziona con chiave di avviamento in
posizione MAR e luci anabbaglianti
accese.
Regolazione assetto fari
Per la regolazione premere i pulsanti
efig. 19. Sul display viene
visualizzata la posizione relativa alla
regolazione.
Posizione 0: una oppure due persone
sui sedili anteriori.
Posizione 1: 4 persone.
19
Page 22 of 216

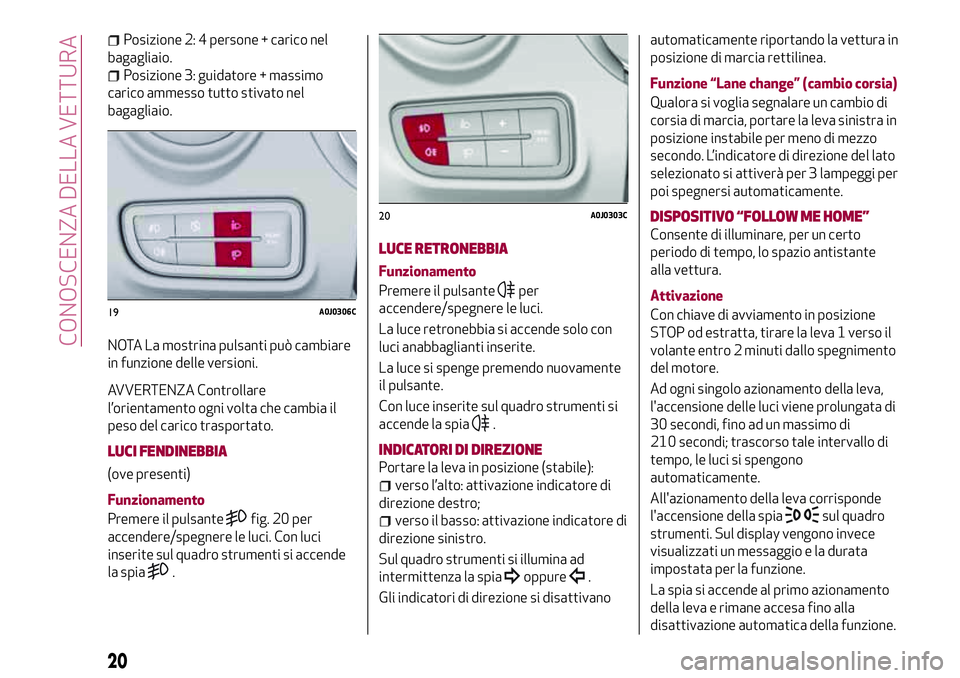

Posizione 2: 4 persone + carico nel
bagagliaio.
Posizione 3: guidatore + massimo
carico ammesso tutto stivato nel
bagagliaio.
NOTA La mostrina pulsanti può cambiare
in funzione delle versioni.
AVVERTENZA Controllare
l’orientamento ogni volta che cambia il
peso del carico trasportato.
LUCI FENDINEBBIA
(ove presenti)
Funzionamento
Premere il pulsante
fig. 20 per
accendere/spegnere le luci. Con luci
inserite sul quadro strumenti si accende
la spia
.
LUCE RETRONEBBIA
Funzionamento
Premere il pulsante
per
accendere/spegnere le luci.
La luce retronebbia si accende solo con
luci anabbaglianti inserite.
La luce si spenge premendo nuovamente
il pulsante.
Con luce inserite sul quadro strumenti si
accende la spia
.
INDICATORI DI DIREZIONE
Portare la leva in posizione (stabile):
verso l’alto: attivazione indicatore di
direzione destro;
verso il basso: attivazione indicatore di
direzione sinistro.
Sul quadro strumenti si illumina ad
intermittenza la spia
oppure.
Gli indicatori di direzione si disattivanoautomaticamente riportando la vettura in
posizione di marcia rettilinea.
Funzione “Lane change” (cambio corsia)
Qualora si voglia segnalare un cambio di
corsia di marcia, portare la leva sinistra in
posizione instabile per meno di mezzo
secondo. L’indicatore di direzione del lato
selezionato si attiverà per 3 lampeggi per
poi spegnersi automaticamente.
DISPOSITIVO “FOLLOW ME HOME”
Consente di illuminare, per un certo
periodo di tempo, lo spazio antistante
alla vettura.
Attivazione
Con chiave di avviamento in posizione
STOP od estratta, tirare la leva 1 verso il
volante entro 2 minuti dallo spegnimento
del motore.
Ad ogni singolo azionamento della leva,
l'accensione delle luci viene prolungata di
30 secondi, fino ad un massimo di
210 secondi; trascorso tale intervallo di
tempo, le luci si spengono
automaticamente.
All'azionamento della leva corrisponde
l'accensione della spia
sul quadro
strumenti. Sul display vengono invece
visualizzati un messaggio e la durata
impostata per la funzione.
La spia si accende al primo azionamento
della leva e rimane accesa fino alla
disattivazione automatica della funzione.
19A0J0306C
20A0J0303C
20
CONOSCENZA DELLA VETTURA
Page 23 of 216

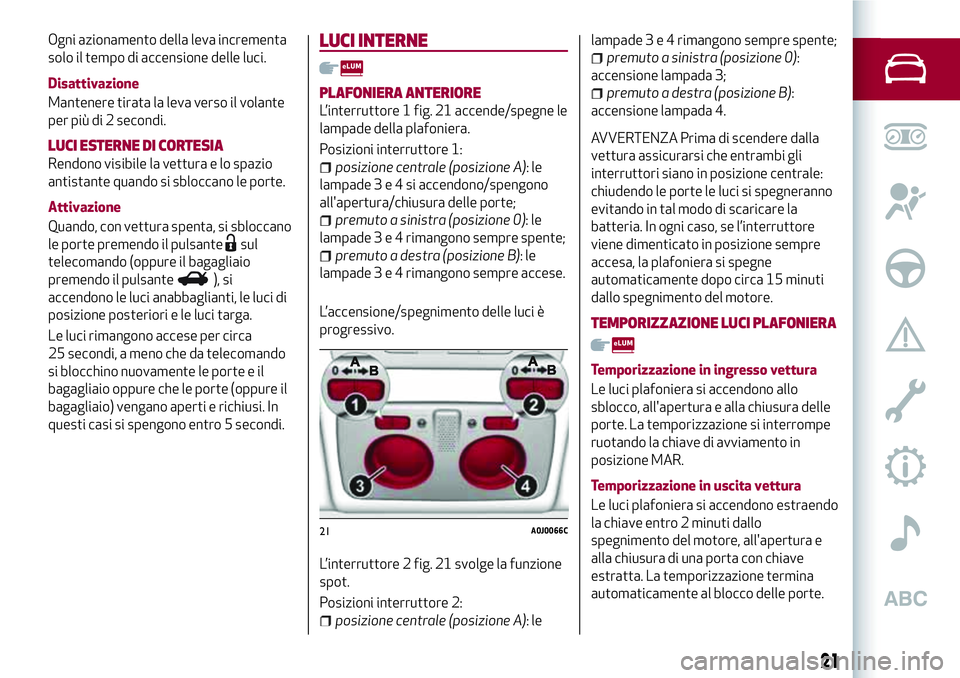

Ogni azionamento della leva incrementa
solo il tempo di accensione delle luci.
Disattivazione
Mantenere tirata la leva verso il volante
per più di 2 secondi.
LUCI ESTERNE DI CORTESIA
Rendono visibile la vettura e lo spazio
antistante quando si sbloccano le porte.
Attivazione
Quando, con vettura spenta, si sbloccano
le porte premendo il pulsante
sul
telecomando (oppure il bagagliaio
premendo il pulsante
), si
accendono le luci anabbaglianti, le luci di
posizione posteriori e le luci targa.
Le luci rimangono accese per circa
25 secondi, a meno che da telecomando
si blocchino nuovamente le porte e il
bagagliaio oppure che le porte (oppure il
bagagliaio) vengano aperti e richiusi. In
questi casi si spengono entro 5 secondi.
LUCI INTERNE
PLAFONIERA ANTERIORE
L’interruttore 1 fig. 21 accende/spegne le
lampade della plafoniera.
Posizioni interruttore 1:
posizione centrale (posizione A):le
lampade3e4siaccendono/spengono
all'apertura/chiusura delle porte;
premuto a sinistra (posizione 0):le
lampade3e4rimangono sempre spente;
premuto a destra (posizione B):le
lampade3e4rimangono sempre accese.
L’accensione/spegnimento delle luci è
progressivo.
L’interruttore 2 fig. 21 svolge la funzione
spot.
Posizioni interruttore 2:
posizione centrale (posizione A):lelampade3e4rimangono sempre spente;
premuto a sinistra (posizione 0):
accensione lampada 3;
premuto a destra (posizione B):
accensione lampada 4.
AVVERTENZA Prima di scendere dalla
vettura assicurarsi che entrambi gli
interruttori siano in posizione centrale:
chiudendo le porte le luci si spegneranno
evitando in tal modo di scaricare la
batteria. In ogni caso, se l’interruttore
viene dimenticato in posizione sempre
accesa, la plafoniera si spegne
automaticamente dopo circa 15 minuti
dallo spegnimento del motore.
TEMPORIZZAZIONE LUCI PLAFONIERA
Temporizzazione in ingresso vettura
Le luci plafoniera si accendono allo
sblocco, all'apertura e alla chiusura delle
porte. La temporizzazione si interrompe
ruotando la chiave di avviamento in
posizione MAR.
Temporizzazione in uscita vettura
Le luci plafoniera si accendono estraendo
la chiave entro 2 minuti dallo
spegnimento del motore, all'apertura e
alla chiusura di una porta con chiave
estratta. La temporizzazione termina
automaticamente al blocco delle porte.
21A0J0066C
21
Page 24 of 216

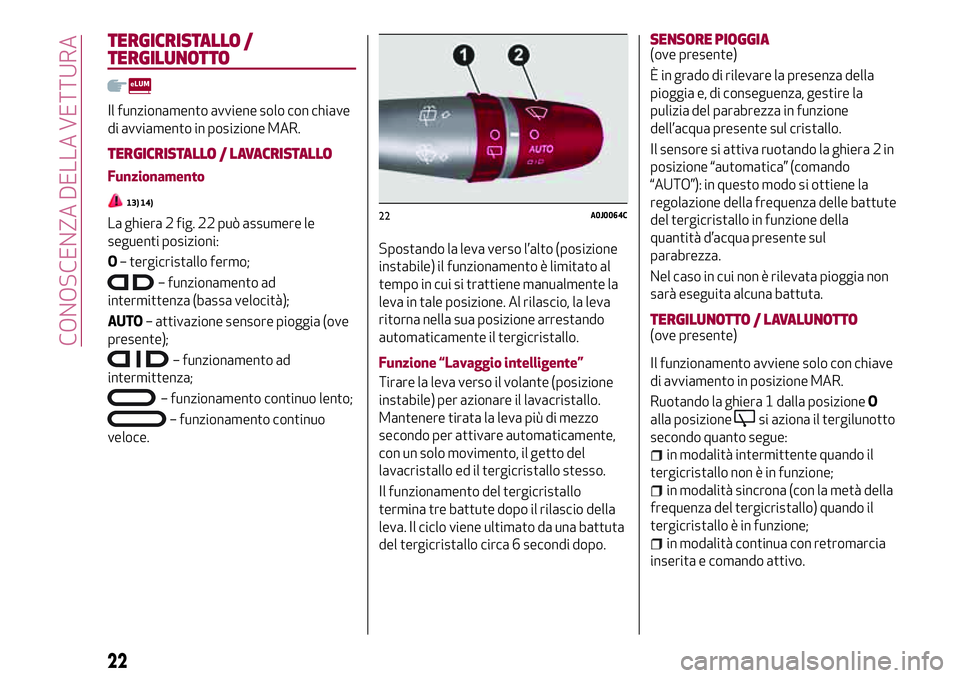

TERGICRISTALLO /
TERGILUNOTTO
Il funzionamento avviene solo con chiave
di avviamento in posizione MAR.
TERGICRISTALLO / LAVACRISTALLO
Funzionamento
13) 14)
La ghiera 2 fig. 22 può assumere le
seguenti posizioni:
O– tergicristallo fermo;
– funzionamento ad
intermittenza (bassa velocità);
AUTO– attivazione sensore pioggia (ove
presente);
– funzionamento ad
intermittenza;
– funzionamento continuo lento;
– funzionamento continuo
veloce.Spostando la leva verso l’alto (posizione
instabile) il funzionamento è limitato al
tempo in cui si trattiene manualmente la
leva in tale posizione. Al rilascio, la leva
ritorna nella sua posizione arrestando
automaticamente il tergicristallo.
Funzione “Lavaggio intelligente”
Tirare la leva verso il volante (posizione
instabile) per azionare il lavacristallo.
Mantenere tirata la leva più di mezzo
secondo per attivare automaticamente,
con un solo movimento, il getto del
lavacristallo ed il tergicristallo stesso.
Il funzionamento del tergicristallo
termina tre battute dopo il rilascio della
leva. Il ciclo viene ultimato da una battuta
del tergicristallo circa 6 secondi dopo.
SENSORE PIOGGIA(ove presente)
È in grado di rilevare la presenza della
pioggia e, di conseguenza, gestire la
pulizia del parabrezza in funzione
dell’acqua presente sul cristallo.
Il sensore si attiva ruotando la ghiera 2 in
posizione “automatica” (comando
“AUTO”): in questo modo si ottiene la
regolazione della frequenza delle battute
del tergicristallo in funzione della
quantità d’acqua presente sul
parabrezza.
Nel caso in cui non è rilevata pioggia non
sarà eseguita alcuna battuta.
TERGILUNOTTO / LAVALUNOTTO(ove presente)
Il funzionamento avviene solo con chiave
di avviamento in posizione MAR.
Ruotando la ghiera 1 dalla posizioneO
alla posizione
si aziona il tergilunotto
secondo quanto segue:
in modalità intermittente quando il
tergicristallo non è in funzione;
in modalità sincrona (con la metà della
frequenza del tergicristallo) quando il
tergicristallo è in funzione;
in modalità continua con retromarcia
inserita e comando attivo.
22A0J0064C
22
CONOSCENZA DELLA VETTURA
