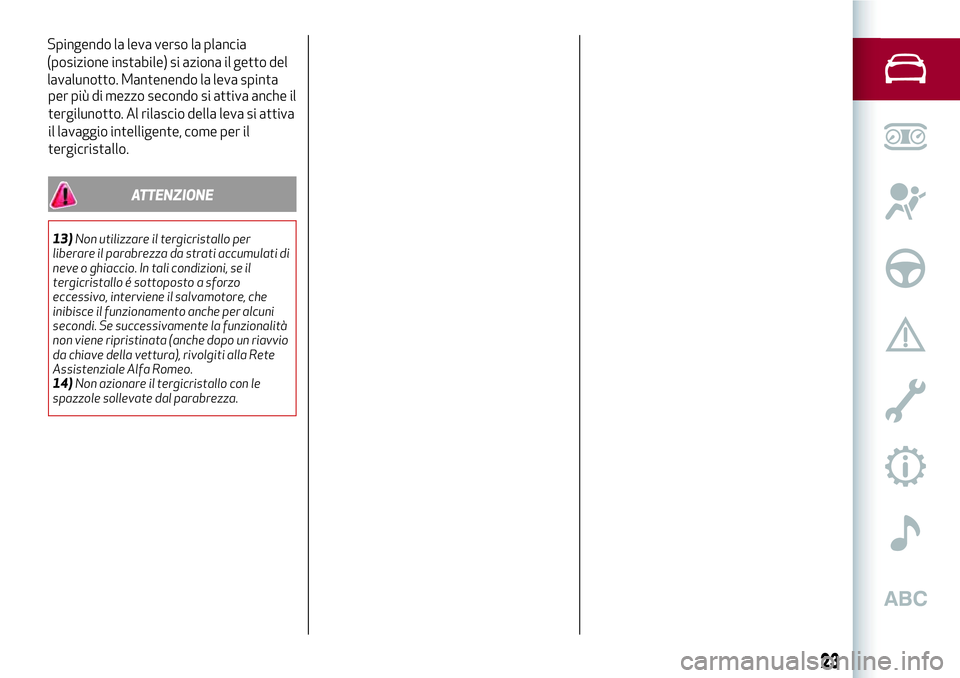

Page 25 of 216
per più di mezzo secondo si attiva anche il
tergilunotto. Al rilascio della leva si attiva
il lavaggio intelligente, come per il
tergicristallo.
ATTENZIONE
13)Non utilizzare il tergicristallo per
liberare il parabrezza da strati accumulati di
neve o ghiaccio. In tali condizioni, se il
tergicristallo é sottoposto a sforzo
eccessivo, interviene il salvamotore, che
inibisce il funzionamento anche per alcuni
secondi. Se successivamente la funzionalità
non viene ripristinata (anche dopo un riavvio
da chiave della vettura), rivolgiti alla Rete
Assistenziale Alfa Romeo.
14)Non azionare il tergicristallo con le
spazzole sollevate dal parabrezza.
23
Spingendo la leva verso la plancia
(posizione instabile) si aziona il getto del
lavalunotto. Mantenendo la leva spinta
Page 26 of 216

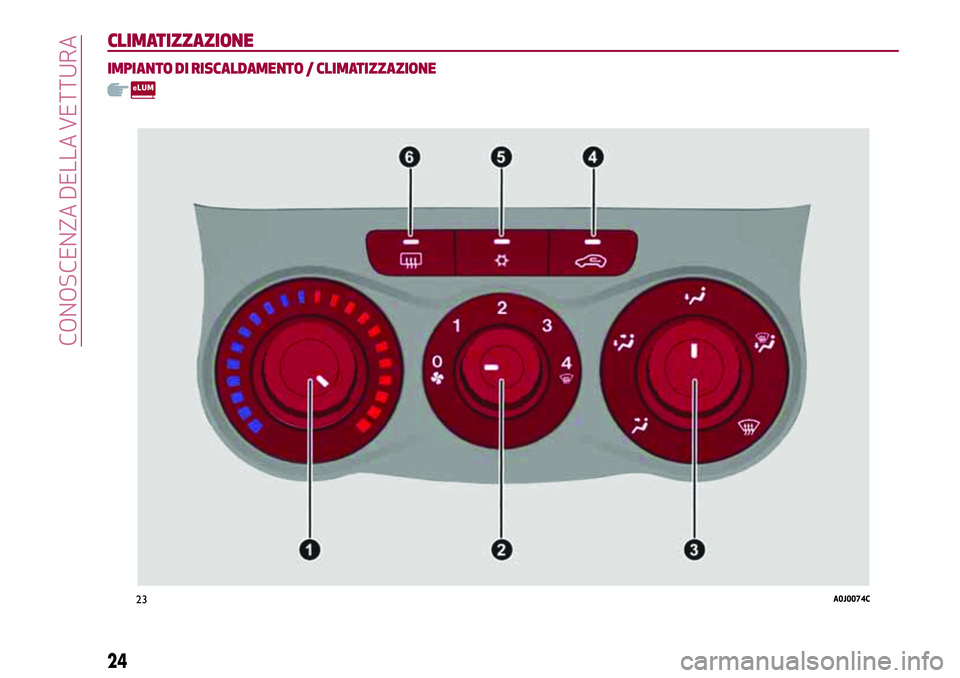

CLIMATIZZAZIONE
IMPIANTO DI RISCALDAMENTO / CLIMATIZZAZIONE
23A0J0074C
24
CONOSCENZA DELLA VETTURA

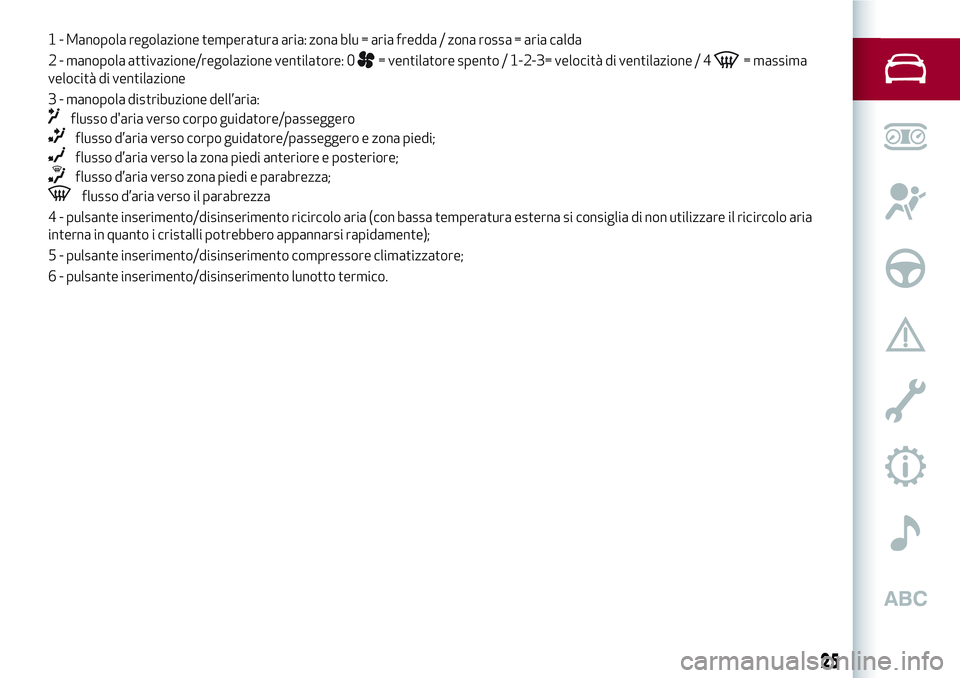

Page 27 of 216
1 - Manopola regolazione temperatura aria: zona blu = aria fredda / zona rossa = aria calda
2 - manopola attivazione/regolazione ventilatore: 0
= ventilatore spento / 1-2-3= velocità di ventilazione / 4= massima
velocità di ventilazione
3 - manopola distribuzione dell’aria:
flusso d'aria verso corpo guidatore/passeggero
flusso d’aria verso corpo guidatore/passeggero e zona piedi;
flusso d’aria verso la zona piedi anteriore e posteriore;
flusso d’aria verso zona piedi e parabrezza;
flusso d’aria verso il parabrezza
4 - pulsante inserimento/disinserimento ricircolo aria (con bassa temperatura esterna si consiglia di non utilizzare il ricircolo aria
interna in quanto i cristalli potrebbero appannarsi rapidamente);
5 - pulsante inserimento/disinserimento compressore climatizzatore;
6 - pulsante inserimento/disinserimento lunotto termico.
25
Page 28 of 216

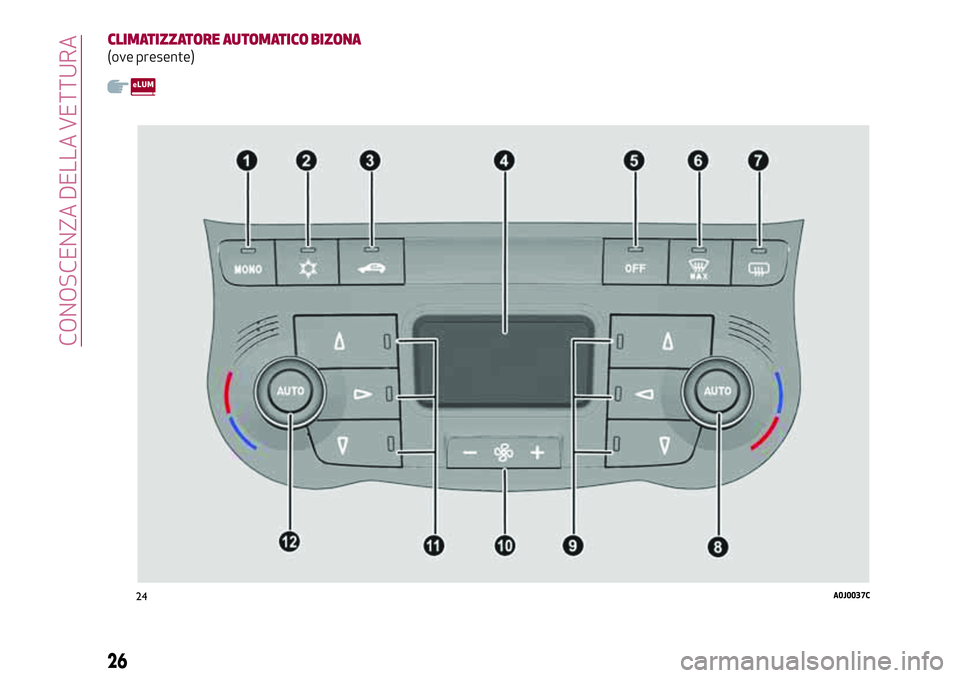

CLIMATIZZATORE AUTOMATICO BIZONA
(ove presente)
24A0J0037C
26
CONOSCENZA DELLA VETTURA

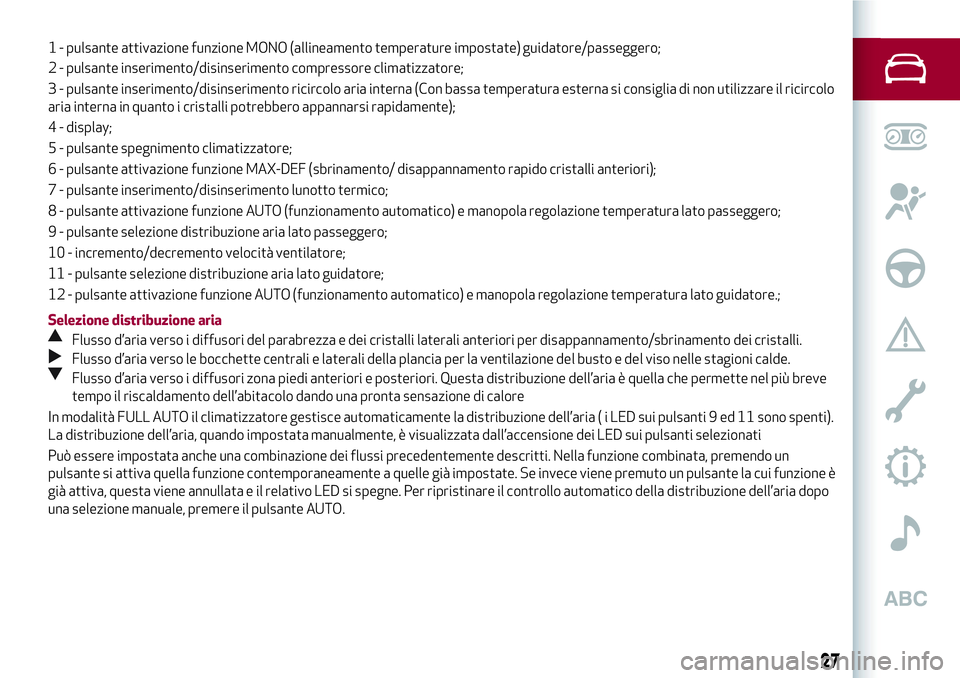

Page 29 of 216

2 - pulsante inserimento/disinserimento compressore climatizzatore;
3 - pulsante inserimento/disinserimento ricircolo aria interna (Con bassa temperatura esterna si consiglia di non utilizzare il ricircolo
aria interna in quanto i cristalli potrebbero appannarsi rapidamente);
4 - display;
5 - pulsante spegnimento climatizzatore;
6 - pulsante attivazione funzione MAX-DEF (sbrinamento/ disappannamento rapido cristalli anteriori);
7 - pulsante inserimento/disinserimento lunotto termico;
8 - pulsante attivazione funzione AUTO (funzionamento automatico) e manopola regolazione temperatura lato passeggero;
9 - pulsante selezione distribuzione aria lato passeggero;
10 - incremento/decremento velocità ventilatore;
11 - pulsante selezione distribuzione aria lato guidatore;
12 - pulsante attivazione funzione AUTO (funzionamento automatico) e manopola regolazione temperatura lato guidatore.;
Selezione distribuzione aria
Flusso d’aria verso i diffusori del parabrezza e dei cristalli laterali anteriori per disappannamento/sbrinamento dei cristalli.
Flusso d’aria verso le bocchette centrali e laterali della plancia per la ventilazione del busto e del viso nelle stagioni calde.
Flusso d’aria verso i diffusori zona piedi anteriori e posteriori. Questa distribuzione dell’aria è quella che permette nel più breve
tempo il riscaldamento dell’abitacolo dando una pronta sensazione di calore
In modalità FULL AUTO il climatizzatore gestisce automaticamente la distribuzione dell’aria ( i LED sui pulsanti 9 ed 11 sono spenti).
La distribuzione dell’aria, quando impostata manualmente, è visualizzata dall’accensione dei LED sui pulsanti selezionati
Può essere impostata anche una combinazione dei flussi precedentemente descritti. Nella funzione combinata, premendo un
pulsante si attiva quella funzione contemporaneamente a quelle già impostate. Se invece viene premuto un pulsante la cui funzione è
già attiva, questa viene annullata e il relativo LED si spegne. Per ripristinare il controllo automatico della distribuzione dell’aria dopo
una selezione manuale, premere il pulsante AUTO.
27
1 - pulsante attivazione funzione MONO (allineamento temperature impostate) guidatore/passeggero;
Page 30 of 216
IMPIANTO DI CLIMATIZZAZIONE
L'impianto di climatizzazione adotta il
gas refrigerante R-1234yf a ridotto
impatto ambientale (GWP < 150) in
ottemperanza alla “Direttiva MAC”.
Eventuali rabbocchi devono essere
effettuati con olio specifico, come
indicato dalla targhetta (ubicata nel vano
motore) illustrata in fig. 25. Per questa
operazione rivolgersi alla Rete
Assistenziale Alfa Romeo.
25A0J0999C
28
CONOSCENZA DELLA VETTURA

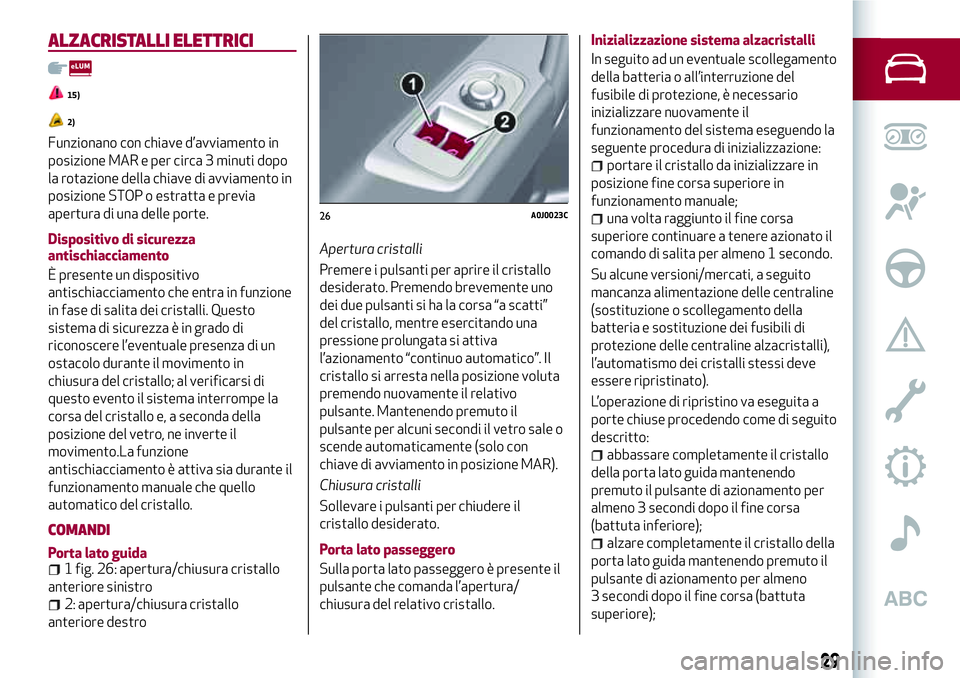

Page 31 of 216

ALZACRISTALLI ELETTRICI
15)
2)
Funzionano con chiave d’avviamento in
posizione MAR e per circa 3 minuti dopo
la rotazione della chiave di avviamento in
posizione STOP o estratta e previa
apertura di una delle porte.
Dispositivo di sicurezza
antischiacciamento
È presente un dispositivo
antischiacciamento che entra in funzione
in fase di salita dei cristalli. Questo
sistema di sicurezza è in grado di
riconoscere l’eventuale presenza di un
ostacolo durante il movimento in
chiusura del cristallo; al verificarsi di
questo evento il sistema interrompe la
corsa del cristallo e, a seconda della
posizione del vetro, ne inverte il
movimento.La funzione
antischiacciamento è attiva sia durante il
funzionamento manuale che quello
automatico del cristallo.
COMANDI
Porta lato guida1 fig. 26: apertura/chiusura cristallo
anteriore sinistro
2: apertura/chiusura cristallo
anteriore destroApertura cristalli
Premere i pulsanti per aprire il cristallo
desiderato. Premendo brevemente uno
dei due pulsanti si ha la corsa “a scatti”
del cristallo, mentre esercitando una
pressione prolungata si attiva
l’azionamento “continuo automatico”. Il
cristallo si arresta nella posizione voluta
premendo nuovamente il relativo
pulsante. Mantenendo premuto il
pulsante per alcuni secondi il vetro sale o
scende automaticamente (solo con
chiave di avviamento in posizione MAR).
Chiusura cristalli
Sollevare i pulsanti per chiudere il
cristallo desiderato.
Porta lato passeggero
Sulla porta lato passeggero è presente il
pulsante che comanda l’apertura/
chiusura del relativo cristallo.Inizializzazione sistema alzacristalli
In seguito ad un eventuale scollegamento
della batteria o all’interruzione del
fusibile di protezione, è necessario
inizializzare nuovamente il
funzionamento del sistema eseguendo la
seguente procedura di inizializzazione:
portare il cristallo da inizializzare in
posizione fine corsa superiore in
funzionamento manuale;
una volta raggiunto il fine corsa
superiore continuare a tenere azionato il
comando di salita per almeno 1 secondo.
Su alcune versioni/mercati, a seguito
mancanza alimentazione delle centraline
(sostituzione o scollegamento della
batteria e sostituzione dei fusibili di
protezione delle centraline alzacristalli),
l’automatismo dei cristalli stessi deve
essere ripristinato).
L’operazione di ripristino va eseguita a
porte chiuse procedendo come di seguito
descritto:
abbassare completamente il cristallo
della porta lato guida mantenendo
premuto il pulsante di azionamento per
almeno 3 secondi dopo il fine corsa
(battuta inferiore);
alzare completamente il cristallo della
porta lato guida mantenendo premuto il
pulsante di azionamento per almeno
3 secondi dopo il fine corsa (battuta
superiore);
26A0J0023C
29

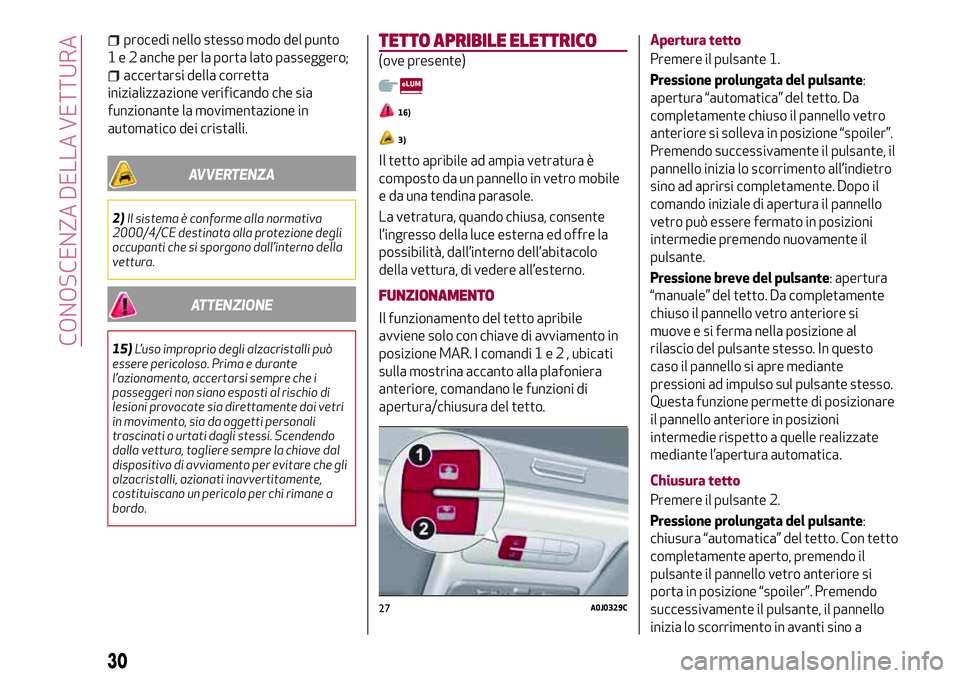

Page 32 of 216

procedi nello stesso modo del punto
1 e 2 anche per la porta lato passeggero;
accertarsi della corretta
inizializzazione verificando che sia
funzionante la movimentazione in
automatico dei cristalli.
AVVERTENZA
2)Il sistema è conforme alla normativa
2000/4/CE destinata alla protezione degli
occupanti che si sporgono dall’interno della
vettura.
ATTENZIONE
15)L’uso improprio degli alzacristalli può
essere pericoloso. Prima e durante
l’azionamento, accertarsi sempre che i
passeggeri non siano esposti al rischio di
lesioni provocate sia direttamente dai vetri
in movimento, sia da oggetti personali
trascinati o urtati dagli stessi. Scendendo
dalla vettura, togliere sempre la chiave dal
dispositivo di avviamento per evitare che gli
alzacristalli, azionati inavvertitamente,
costituiscano un pericolo per chi rimane a
bordo.
TETTO APRIBILE ELETTRICO
(ove presente)
16)
3)
Il tetto apribile ad ampia vetratura è
composto da un pannello in vetro mobile
e da una tendina parasole.
La vetratura, quando chiusa, consente
l’ingresso della luce esterna ed offre la
possibilità, dall’interno dell’abitacolo
della vettura, di vedere all’esterno.
FUNZIONAMENTO
Il funzionamento del tetto apribile
avviene solo con chiave di avviamento in
posizione MAR. I comandi1e2,ubicati
sulla mostrina accanto alla plafoniera
anteriore, comandano le funzioni di
apertura/chiusura del tetto.Apertura tetto
Premere il pulsante 1.
Pressione prolungata del pulsante:
apertura “automatica” del tetto. Da
completamente chiuso il pannello vetro
anteriore si solleva in posizione “spoiler”.
Premendo successivamente il pulsante, il
pannello inizia lo scorrimento all’indietro
sino ad aprirsi completamente. Dopo il
comando iniziale di apertura il pannello
vetro può essere fermato in posizioni
intermedie premendo nuovamente il
pulsante.
Pressione breve del pulsante: apertura
“manuale” del tetto. Da completamente
chiuso il pannello vetro anteriore si
muove e si ferma nella posizione al
rilascio del pulsante stesso. In questo
caso il pannello si apre mediante
pressioni ad impulso sul pulsante stesso.
Questa funzione permette di posizionare
il pannello anteriore in posizioni
intermedie rispetto a quelle realizzate
mediante l’apertura automatica.
Chiusura tetto
Premere il pulsante 2.
Pressione prolungata del pulsante:
chiusura “automatica” del tetto. Con tetto
completamente aperto, premendo il
pulsante il pannello vetro anteriore si
porta in posizione “spoiler”. Premendo
successivamente il pulsante, il pannello
inizia lo scorrimento in avanti sino a
27A0J0329C
30
CONOSCENZA DELLA VETTURA
