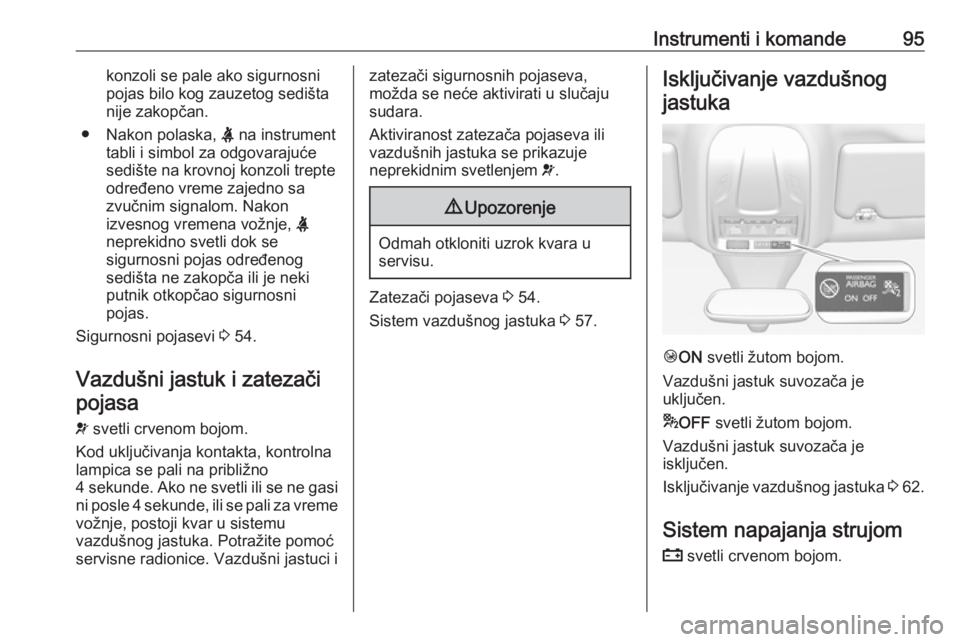

Page 97 of 281

Instrumenti i komande95konzoli se pale ako sigurnosni
pojas bilo kog zauzetog sedišta
nije zakopčan.
● Nakon polaska, X na instrument
tabli i simbol za odgovarajuće sedište na krovnoj konzoli trepte
određeno vreme zajedno sa
zvučnim signalom. Nakon
izvesnog vremena vožnje, X
neprekidno svetli dok se
sigurnosni pojas određenog
sedišta ne zakopča ili je neki
putnik otkopčao sigurnosni
pojas.
Sigurnosni pojasevi 3 54.
Vazdušni jastuk i zatezači
pojasa
v svetli crvenom bojom.
Kod uključivanja kontakta, kontrolna
lampica se pali na približno
4 sekunde. Ako ne svetli ili se ne gasi ni posle 4 sekunde, ili se pali za vreme
vožnje, postoji kvar u sistemu
vazdušnog jastuka. Potražite pomoć
servisne radionice. Vazdušni jastuci izatezači sigurnosnih pojaseva,
možda se neće aktivirati u slučaju
sudara.
Aktiviranost zatezača pojaseva ili vazdušnih jastuka se prikazuje
neprekidnim svetlenjem v.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Zatezači pojaseva 3 54.
Sistem vazdušnog jastuka 3 57.
Isključivanje vazdušnog
jastuka
Ó ON svetli žutom bojom.
Vazdušni jastuk suvozača je
uključen.
* OFF svetli žutom bojom.
Vazdušni jastuk suvozača je
isključen.
Isključivanje vazdušnog jastuka 3 62.
Sistem napajanja strujom p svetli crvenom bojom.

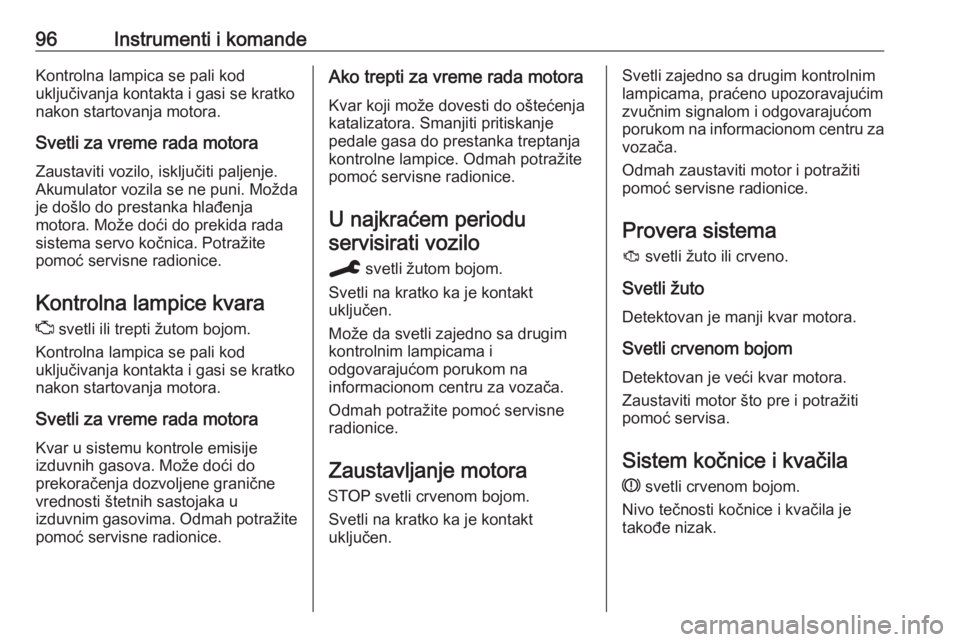

Page 98 of 281

96Instrumenti i komandeKontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko nakon startovanja motora.
Svetli za vreme rada motora Zaustaviti vozilo, isključiti paljenje.
Akumulator vozila se ne puni. Možda
je došlo do prestanka hlađenja
motora. Može doći do prekida rada
sistema servo kočnica. Potražite pomoć servisne radionice.
Kontrolna lampice kvara
Z svetli ili trepti žutom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.
Svetli za vreme rada motora Kvar u sistemu kontrole emisije
izduvnih gasova. Može doći do
prekoračenja dozvoljene granične
vrednosti štetnih sastojaka u
izduvnim gasovima. Odmah potražite pomoć servisne radionice.Ako trepti za vreme rada motora
Kvar koji može dovesti do oštećenja
katalizatora. Smanjiti pritiskanje
pedale gasa do prestanka treptanja
kontrolne lampice. Odmah potražite
pomoć servisne radionice.
U najkraćem perioduservisirati vozilo
C svetli žutom bojom.
Svetli na kratko ka je kontakt
uključen.
Može da svetli zajedno sa drugim
kontrolnim lampicama i
odgovarajućom porukom na
informacionom centru za vozača.
Odmah potražite pomoć servisne radionice.
Zaustavljanje motora
Y svetli crvenom bojom.
Svetli na kratko ka je kontakt
uključen.Svetli zajedno sa drugim kontrolnim
lampicama, praćeno upozoravajućim
zvučnim signalom i odgovarajućom
porukom na informacionom centru za vozača.
Odmah zaustaviti motor i potražiti pomoć servisne radionice.
Provera sistema
J svetli žuto ili crveno.
Svetli žuto
Detektovan je manji kvar motora.
Svetli crvenom bojom
Detektovan je veći kvar motora.
Zaustaviti motor što pre i potražiti
pomoć servisa.
Sistem kočnice i kvačila
R svetli crvenom bojom.
Nivo tečnosti kočnice i kvačila je
takođe nizak.

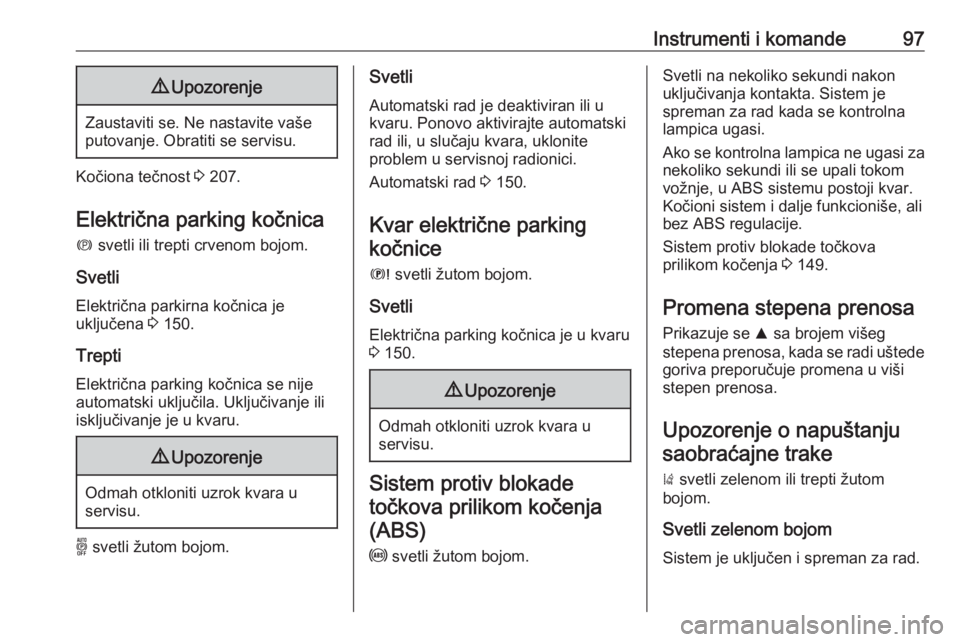

Page 99 of 281

Instrumenti i komande979Upozorenje
Zaustaviti se. Ne nastavite vaše
putovanje. Obratiti se servisu.
Kočiona tečnost 3 207.
Električna parking kočnica
m svetli ili trepti crvenom bojom.
Svetli
Električna parkirna kočnica je
uključena 3 150.
Trepti Električna parking kočnica se nije
automatski uključila. Uključivanje ili
isključivanje je u kvaru.
9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
o svetli žutom bojom.
Svetli
Automatski rad je deaktiviran ili u kvaru. Ponovo aktivirajte automatski
rad ili, u slučaju kvara, uklonite
problem u servisnoj radionici.
Automatski rad 3 150.
Kvar električne parking kočnice
E svetli žutom bojom.
Svetli
Električna parking kočnica je u kvaru 3 150.9 Upozorenje
Odmah otkloniti uzrok kvara u
servisu.
Sistem protiv blokade
točkova prilikom kočenja
(ABS)
u svetli žutom bojom.
Svetli na nekoliko sekundi nakon
uključivanja kontakta. Sistem je
spreman za rad kada se kontrolna
lampica ugasi.
Ako se kontrolna lampica ne ugasi za
nekoliko sekundi ili se upali tokom
vožnje, u ABS sistemu postoji kvar.
Kočioni sistem i dalje funkcioniše, ali
bez ABS regulacije.
Sistem protiv blokade točkova
prilikom kočenja 3 149.
Promena stepena prenosa
Prikazuje se R sa brojem višeg
stepena prenosa, kada se radi uštede goriva preporučuje promena u viši
stepen prenosa.
Upozorenje o napuštanjusaobraćajne trake
) svetli zelenom ili trepti žutom
bojom.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.

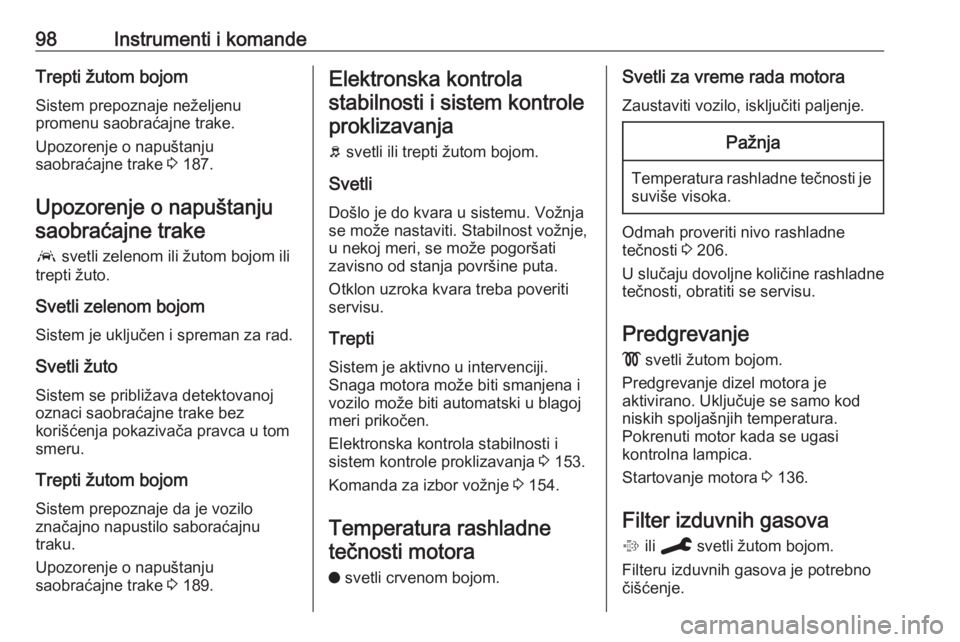

Page 100 of 281

98Instrumenti i komandeTrepti žutom bojom
Sistem prepoznaje neželjenu
promenu saobraćajne trake.
Upozorenje o napuštanju
saobraćajne trake 3 187.
Upozorenje o napuštanju saobraćajne trake
a svetli zelenom ili žutom bojom ili
trepti žuto.
Svetli zelenom bojom
Sistem je uključen i spreman za rad.
Svetli žuto Sistem se približava detektovanoj
oznaci saobraćajne trake bez
korišćenja pokazivača pravca u tom
smeru.
Trepti žutom bojom
Sistem prepoznaje da je vozilo
značajno napustilo saboraćajnu
traku.
Upozorenje o napuštanju
saobraćajne trake 3 189.Elektronska kontrola
stabilnosti i sistem kontrole proklizavanja
b svetli ili trepti žutom bojom.
Svetli Došlo je do kvara u sistemu. Vožnja
se može nastaviti. Stabilnost vožnje,
u nekoj meri, se može pogoršati
zavisno od stanja površine puta.
Otklon uzroka kvara treba poveriti
servisu.
Trepti
Sistem je aktivno u intervenciji.
Snaga motora može biti smanjena i
vozilo može biti automatski u blagoj
meri prikočen.
Elektronska kontrola stabilnosti i
sistem kontrole proklizavanja 3 153.
Komanda za izbor vožnje 3 154.
Temperatura rashladne tečnosti motora
o svetli crvenom bojom.Svetli za vreme rada motora
Zaustaviti vozilo, isključiti paljenje.Pažnja
Temperatura rashladne tečnosti je suviše visoka.
Odmah proveriti nivo rashladne
tečnosti 3 206.
U slučaju dovoljne količine rashladne
tečnosti, obratiti se servisu.
Predgrevanje ! svetli žutom bojom.
Predgrevanje dizel motora je
aktivirano. Uključuje se samo kod
niskih spoljašnjih temperatura.
Pokrenuti motor kada se ugasi
kontrolna lampica.
Startovanje motora 3 136.
Filter izduvnih gasova % ili C svetli žutom bojom.
Filteru izduvnih gasova je potrebno čišćenje.

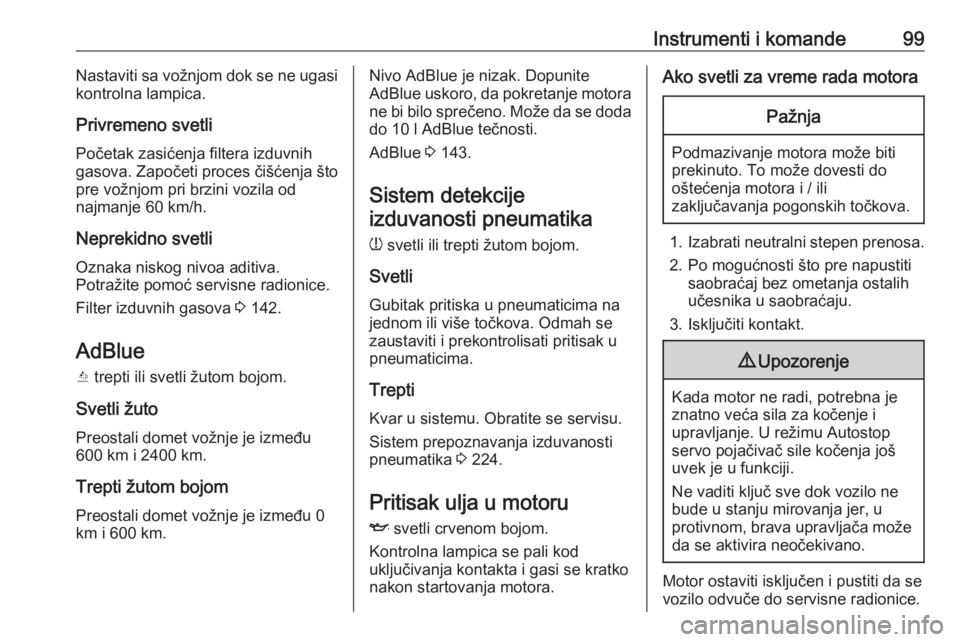

Page 101 of 281

Instrumenti i komande99Nastaviti sa vožnjom dok se ne ugasi
kontrolna lampica.
Privremeno svetli
Početak zasićenja filtera izduvnih
gasova. Započeti proces čišćenja što
pre vožnjom pri brzini vozila od
najmanje 60 km/h.
Neprekidno svetli Oznaka niskog nivoa aditiva.
Potražite pomoć servisne radionice.
Filter izduvnih gasova 3 142.
AdBlue
Y trepti ili svetli žutom bojom.
Svetli žuto
Preostali domet vožnje je između
600 km i 2400 km.
Trepti žutom bojom
Preostali domet vožnje je između 0
km i 600 km.Nivo AdBlue je nizak. Dopunite
AdBlue uskoro, da pokretanje motora ne bi bilo sprečeno. Može da se doda
do 10 l AdBlue tečnosti.
AdBlue 3 143.
Sistem detekcije izduvanosti pneumatika
w svetli ili trepti žutom bojom.
Svetli Gubitak pritiska u pneumaticima na
jednom ili više točkova. Odmah se
zaustaviti i prekontrolisati pritisak u
pneumaticima.
Trepti
Kvar u sistemu. Obratite se servisu.
Sistem prepoznavanja izduvanosti
pneumatika 3 224.
Pritisak ulja u motoru
I svetli crvenom bojom.
Kontrolna lampica se pali kod
uključivanja kontakta i gasi se kratko
nakon startovanja motora.Ako svetli za vreme rada motoraPažnja
Podmazivanje motora može biti
prekinuto. To može dovesti do
oštećenja motora i / ili
zaključavanja pogonskih točkova.
1. Izabrati neutralni stepen prenosa.
2. Po mogućnosti što pre napustiti saobraćaj bez ometanja ostalih
učesnika u saobraćaju.
3. Isključiti kontakt.
9 Upozorenje
Kada motor ne radi, potrebna je
znatno veća sila za kočenje i
upravljanje. U režimu Autostop
servo pojačivač sile kočenja još
uvek je u funkciji.
Ne vaditi ključ sve dok vozilo ne
bude u stanju mirovanja jer, u
protivnom, brava upravljača može
da se aktivira neočekivano.
Motor ostaviti isključen i pustiti da se
vozilo odvuče do servisne radionice.
Page 102 of 281

100Instrumenti i komandeNizak nivo goriva
o svetli žutom bojom.
Nivo goriva u rezervoaru je prenizak.
Dopuna goriva 3 194.
Obezvazdušenje sistema dizel goriva
3 210.
Autostop
D svetli ili trepti zelenom bojom.
Svetli zelenom bojom
Motor je u autostop režimu.
Trepti zelenom bojom Autostop je privremeno nedostupan ili je režim Autostop automatski
aktiviran.
Sistem za zaustavljanje i pokretanje
3 138.
Spoljašnje osvetljenje
8 svetli zelenom bojom.
Uključena su spoljašnja svetla
3 112.Oborena svetla
9 svetli zelenom bojom.
Svetli kada su uključena oborena
svetla.
Dugo svetlo C svetli plavom bojom.
Svetli kada su duga svetla uključena
ili za vreme svetlosnog signala
(ablenda) prednjih svetala 3 113.
Pomoć dugim svetlima f svetli zelenom bojom.
Aktivira se pomoć dugim svetlima
3 114.
LED prednja svetla
C svetli i prikazuje se poruka
upozorenja na informacionom centru za vozača.
Potražite pomoć servisne radionice.
Prednja svetla za maglu
> svetli zelenom bojom.Uključena su prednja svetla za maglu
3 118.
Zadnje svetlo za maglu r svetli žutom bojom.
Zadnje svetlo za maglu je uključeno
3 118.
Senzor za kišu
< svetli zelenom bojom.
Svetli kada se izabere položaj
senzora za kišu na metlici brisača.
Brisači i perači vetrobrana 3 82.
Tempomat
m svetli belom ili zelenom bojom.
Svetli belom bojom Sistem je uključen.
Svetli zelenom bojom
Tempomat je aktivan. Podesiti brzinu
na način prikazan na informacionom
centru za vozača.
Tempomat 3 156.

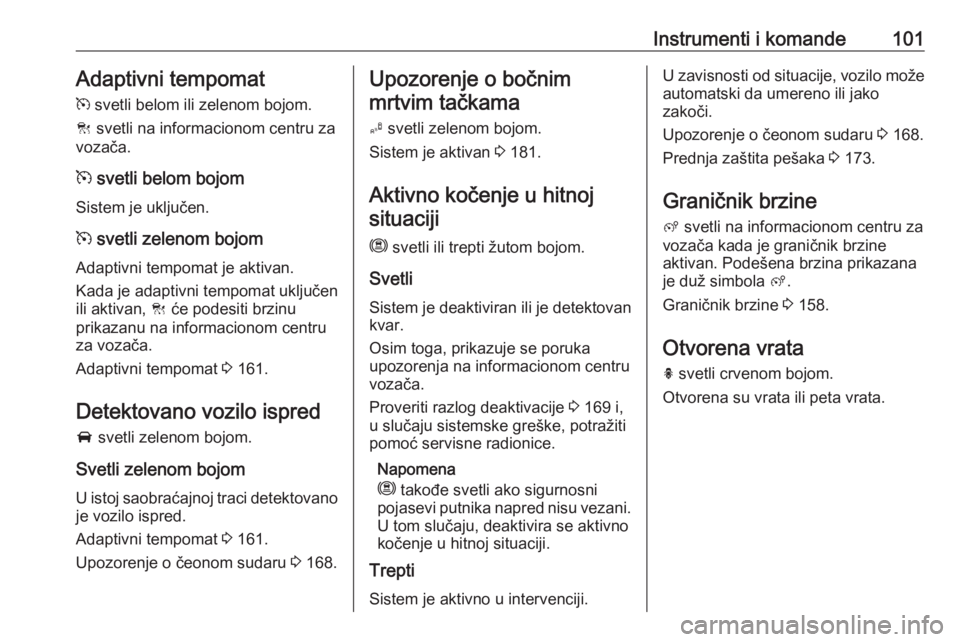

Page 103 of 281

Instrumenti i komande101Adaptivni tempomat
m svetli belom ili zelenom bojom.
C svetli na informacionom centru za
vozača.
m svetli belom bojom
Sistem je uključen.
m svetli zelenom bojom
Adaptivni tempomat je aktivan.
Kada je adaptivni tempomat uključen
ili aktivan, C će podesiti brzinu
prikazanu na informacionom centru
za vozača.
Adaptivni tempomat 3 161.
Detektovano vozilo ispred A svetli zelenom bojom.
Svetli zelenom bojom U istoj saobraćajnoj traci detektovano
je vozilo ispred.
Adaptivni tempomat 3 161.
Upozorenje o čeonom sudaru 3 168.Upozorenje o bočnim
mrtvim tačkama
B svetli zelenom bojom.
Sistem je aktivan 3 181.
Aktivno kočenje u hitnoj situaciji
m svetli ili trepti žutom bojom.
Svetli
Sistem je deaktiviran ili je detektovan
kvar.
Osim toga, prikazuje se poruka
upozorenja na informacionom centru
vozača.
Proveriti razlog deaktivacije 3 169 i,
u slučaju sistemske greške, potražiti pomoć servisne radionice.
Napomena
m takođe svetli ako sigurnosni
pojasevi putnika napred nisu vezani.
U tom slučaju, deaktivira se aktivno
kočenje u hitnoj situaciji.
Trepti
Sistem je aktivno u intervenciji.U zavisnosti od situacije, vozilo može automatski da umereno ili jako
zakoči.
Upozorenje o čeonom sudaru 3 168.
Prednja zaštita pešaka 3 173.
Graničnik brzine
ß svetli na informacionom centru za
vozača kada je graničnik brzine
aktivan. Podešena brzina prikazana
je duž simbola ß.
Graničnik brzine 3 158.
Otvorena vrata
h svetli crvenom bojom.
Otvorena su vrata ili peta vrata.
Page 104 of 281

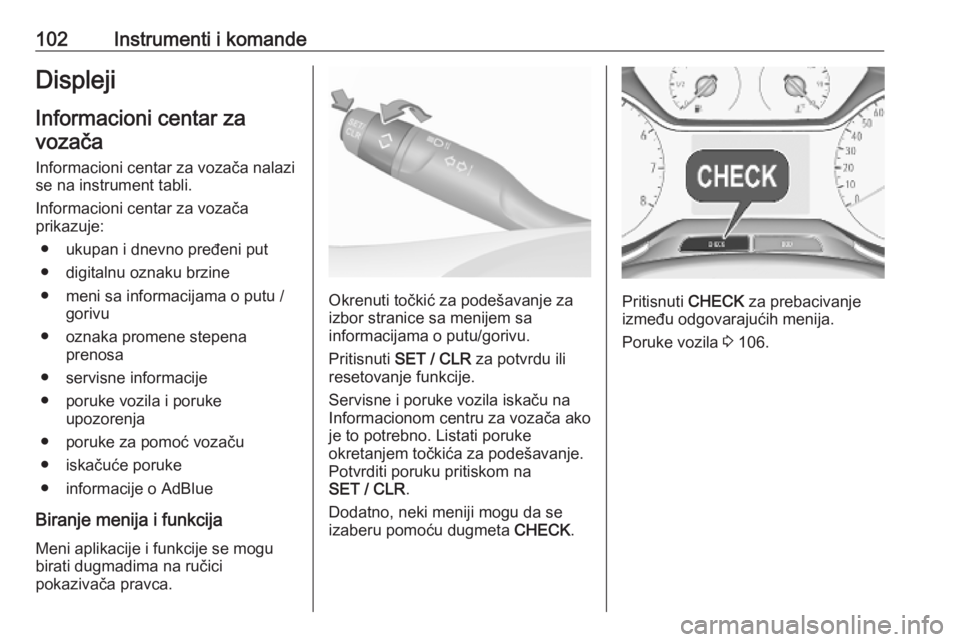

102Instrumenti i komandeDispleji
Informacioni centar za
vozača
Informacioni centar za vozača nalazi se na instrument tabli.
Informacioni centar za vozača
prikazuje:
● ukupan i dnevno pređeni put
● digitalnu oznaku brzine
● meni sa informacijama o putu / gorivu
● oznaka promene stepena prenosa
● servisne informacije
● poruke vozila i poruke upozorenja
● poruke za pomoć vozaču
● iskačuće poruke
● informacije o AdBlue
Biranje menija i funkcija
Meni aplikacije i funkcije se mogu birati dugmadima na ručici
pokazivača pravca.
Okrenuti točkić za podešavanje za
izbor stranice sa menijem sa
informacijama o putu/gorivu.
Pritisnuti SET / CLR za potvrdu ili
resetovanje funkcije.
Servisne i poruke vozila iskaču na
Informacionom centru za vozača ako
je to potrebno. Listati poruke
okretanjem točkića za podešavanje.
Potvrditi poruku pritiskom na
SET / CLR .
Dodatno, neki meniji mogu da se
izaberu pomoću dugmeta CHECK.Pritisnuti CHECK za prebacivanje
između odgovarajućih menija.
Poruke vozila 3 106.
