2019.75 OPEL GRANDLAND X Instrukcja obsługi (in Polish)

Prowadzenie i użytkowanie215Hak holowniczy
przyczepy
Informacje ogólne Należy używać wyłącznie haków
holowniczych przeznaczonych dla
danego modelu samochodu. W
przypadku używania haka
holowniczego niezamontowanego
fabrycznie może być wymagane
wyłączenie funkcji otwierania tylnej
klapy bez użycia rąk 3 31.
Montaż haka holowniczego powinien
być wykonywany w warsztacie. Może być konieczne wprowadzenie w
samochodzie pewnych modyfikacji w
obrębie układu chłodzenia, osłon
termicznych i innych podzespołów.
Funkcja wykrywająca przepalenie się
żarówek świateł hamowania
przyczepy może nie wykrywać
przepalenia się niektórych żarówek
danego światła, np. w przypadku
czterech żarówek o mocy 5 W
przepalenie się żarówek jest
wykrywane dopiero wtedy, gdy nie
pozostaje żadna lub pozostaje tylko jedna sprawna żarówka 5 W.Przyczepy wyposażone w światła
LED nie są kompatybilne z wiązką
przewodów tego haka holowniczego.
Zamocowany hak holowniczy może
przysłonić otwór ucha holowniczego.
W takiej sytuacji podczas holowania
należy korzystać z haka
holowniczego. Hak holowniczy
należy zawsze przechowywać w pojeździe, aby w razie potrzeby mieć
do niego łatwy dostęp.
Zachowanie się pojazdu izalecenia dotyczące jazdy z przyczepą
Przed podłączeniem przyczepy
należy nasmarować hak holowniczy.
Nie należy tego robić, gdy używany
jest stabilizator przechyłów
przyczepy, który oddziałuje na kulę
haka.
Podczas holowania przyczepy nie przekraczać prędkości 80 km/h.
Maksymalna prędkość 100 km/h jest
dozwolona tylko wtedy, gdy używany
jest tłumik drgań, a dopuszczalna
masa całkowita przyczepy nie
przekracza masy własnej pojazdu.W przypadku przyczep o niskiej
stabilności oraz przyczep
kempingowych stanowczo zaleca się
używanie tłumika drgań.
W przypadku rozkołysania przyczepy na boki ograniczyć prędkość, nie
korygować kierownicą, a w razie
potrzeby mocno zahamować.
W przypadku zjeżdżania ze
wzniesienia należy jechać na takim
samym biegu i ze zbliżoną
prędkością jak przy wjeżdżaniu na
wzniesienie.
Zwiększyć ciśnienie powietrza w
oponach do wartości odpowiadającej
maksymalnemu obciążeniu 3 280.
Ciągnięcie przyczepy Obciążenie przyczepy
Maksymalna dopuszczalna masa
całkowita ciągniętej przyczepy
uzależniona jest od wersji
samochodu i mocy silnika. Jej
przekraczanie jest zabronione.
Rzeczywiste obciążenie stanowi

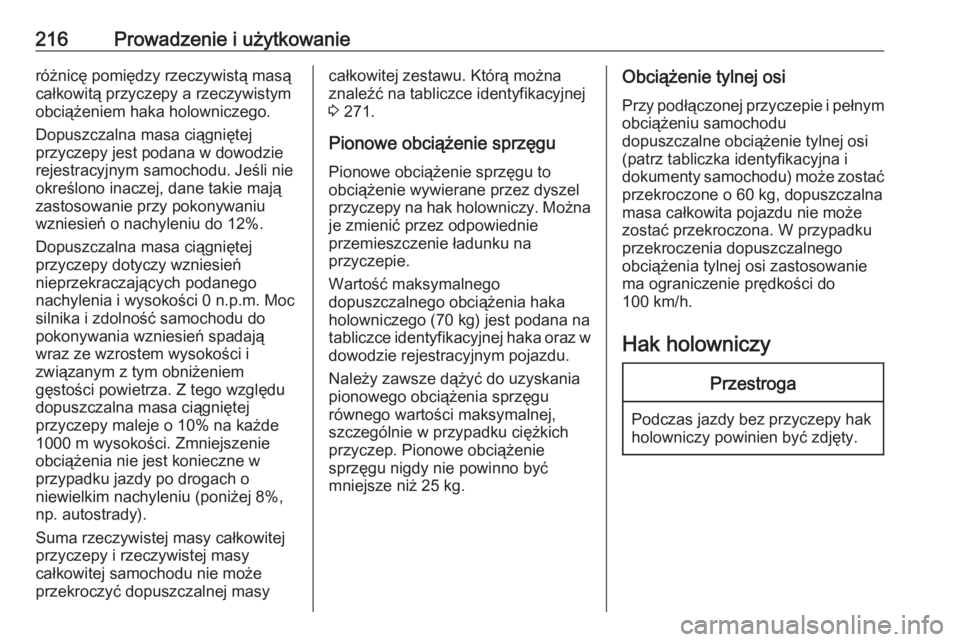

216Prowadzenie i użytkowanieróżnicę pomiędzy rzeczywistą masą
całkowitą przyczepy a rzeczywistym
obciążeniem haka holowniczego.
Dopuszczalna masa ciągniętej
przyczepy jest podana w dowodzie rejestracyjnym samochodu. Jeśli nie
określono inaczej, dane takie mają
zastosowanie przy pokonywaniu
wzniesień o nachyleniu do 12%.
Dopuszczalna masa ciągniętej
przyczepy dotyczy wzniesień
nieprzekraczających podanego
nachylenia i wysokości 0 n.p.m. Moc
silnika i zdolność samochodu do
pokonywania wzniesień spadają
wraz ze wzrostem wysokości i
związanym z tym obniżeniem
gęstości powietrza. Z tego względu
dopuszczalna masa ciągniętej
przyczepy maleje o 10% na każde 1000 m wysokości. Zmniejszenie
obciążenia nie jest konieczne w
przypadku jazdy po drogach o
niewielkim nachyleniu (poniżej 8%,
np. autostrady).
Suma rzeczywistej masy całkowitej
przyczepy i rzeczywistej masy
całkowitej samochodu nie może
przekroczyć dopuszczalnej masycałkowitej zestawu. Którą można
znaleźć na tabliczce identyfikacyjnej
3 271.
Pionowe obciążenie sprzęgu Pionowe obciążenie sprzęgu to
obciążenie wywierane przez dyszel
przyczepy na hak holowniczy. Można je zmienić przez odpowiednie
przemieszczenie ładunku na
przyczepie.
Wartość maksymalnego
dopuszczalnego obciążenia haka holowniczego (70 kg) jest podana na
tabliczce identyfikacyjnej haka oraz w
dowodzie rejestracyjnym pojazdu.
Należy zawsze dążyć do uzyskania
pionowego obciążenia sprzęgu
równego wartości maksymalnej,
szczególnie w przypadku ciężkich
przyczep. Pionowe obciążenie
sprzęgu nigdy nie powinno być
mniejsze niż 25 kg.Obciążenie tylnej osi
Przy podłączonej przyczepie i pełnym
obciążeniu samochodu
dopuszczalne obciążenie tylnej osi
(patrz tabliczka identyfikacyjna i
dokumenty samochodu) może zostać przekroczone o 60 kg, dopuszczalna
masa całkowita pojazdu nie może
zostać przekroczona. W przypadku
przekroczenia dopuszczalnego
obciążenia tylnej osi zastosowanie
ma ograniczenie prędkości do
100 km/h.
Hak holowniczyPrzestroga
Podczas jazdy bez przyczepy hak holowniczy powinien być zdjęty.

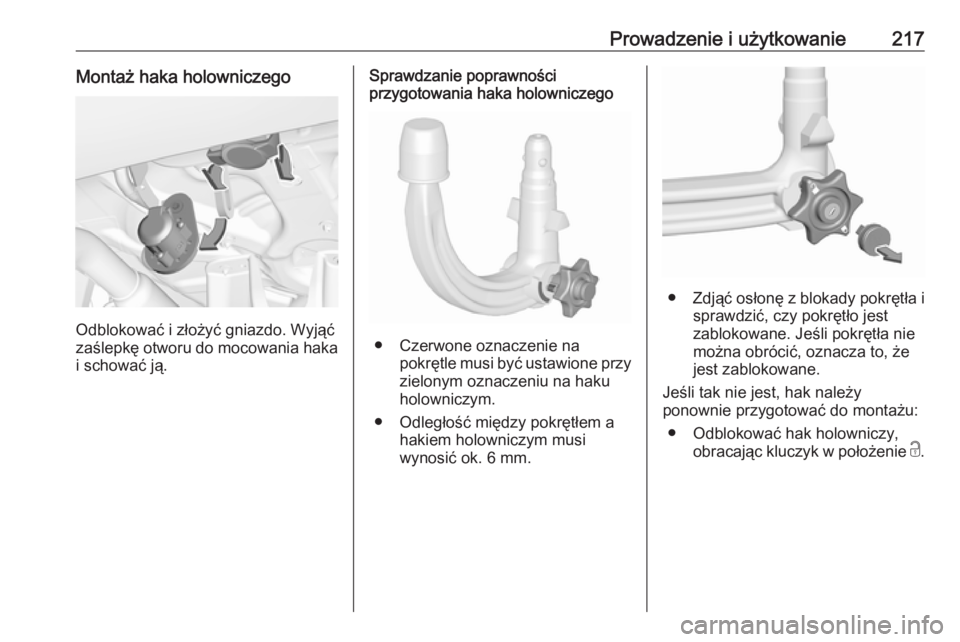

Prowadzenie i użytkowanie217Montaż haka holowniczego
Odblokować i złożyć gniazdo. Wyjąć
zaślepkę otworu do mocowania haka i schować ją.
Sprawdzanie poprawności
przygotowania haka holowniczego
● Czerwone oznaczenie na
pokrętle musi być ustawione przy
zielonym oznaczeniu na haku holowniczym.
● Odległość między pokrętłem a hakiem holowniczym musi
wynosić ok. 6 mm.
● Zdjąć osłonę z blokady pokrętła i
sprawdzić, czy pokrętło jest
zablokowane. Jeśli pokrętła nie
można obrócić, oznacza to, że
jest zablokowane.
Jeśli tak nie jest, hak należy
ponownie przygotować do montażu:
● Odblokować hak holowniczy, obracając kluczyk w położenie c.

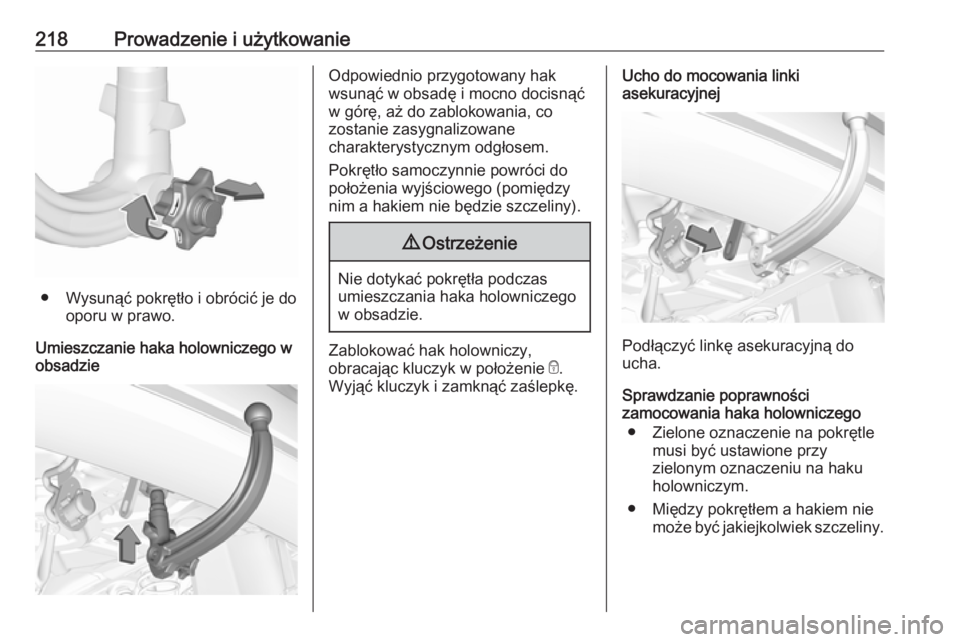

218Prowadzenie i użytkowanie
● Wysunąć pokrętło i obrócić je dooporu w prawo.
Umieszczanie haka holowniczego w
obsadzie
Odpowiednio przygotowany hak
wsunąć w obsadę i mocno docisnąć
w górę, aż do zablokowania, co
zostanie zasygnalizowane
charakterystycznym odgłosem.
Pokrętło samoczynnie powróci do położenia wyjściowego (pomiędzy
nim a hakiem nie będzie szczeliny).9 Ostrzeżenie
Nie dotykać pokrętła podczas
umieszczania haka holowniczego
w obsadzie.
Zablokować hak holowniczy,
obracając kluczyk w położenie e.
Wyjąć kluczyk i zamknąć zaślepkę.
Ucho do mocowania linki
asekuracyjnej
Podłączyć linkę asekuracyjną do
ucha.
Sprawdzanie poprawności
zamocowania haka holowniczego
● Zielone oznaczenie na pokrętle musi być ustawione przy
zielonym oznaczeniu na haku
holowniczym.
● Między pokrętłem a hakiem nie może być jakiejkolwiek szczeliny.

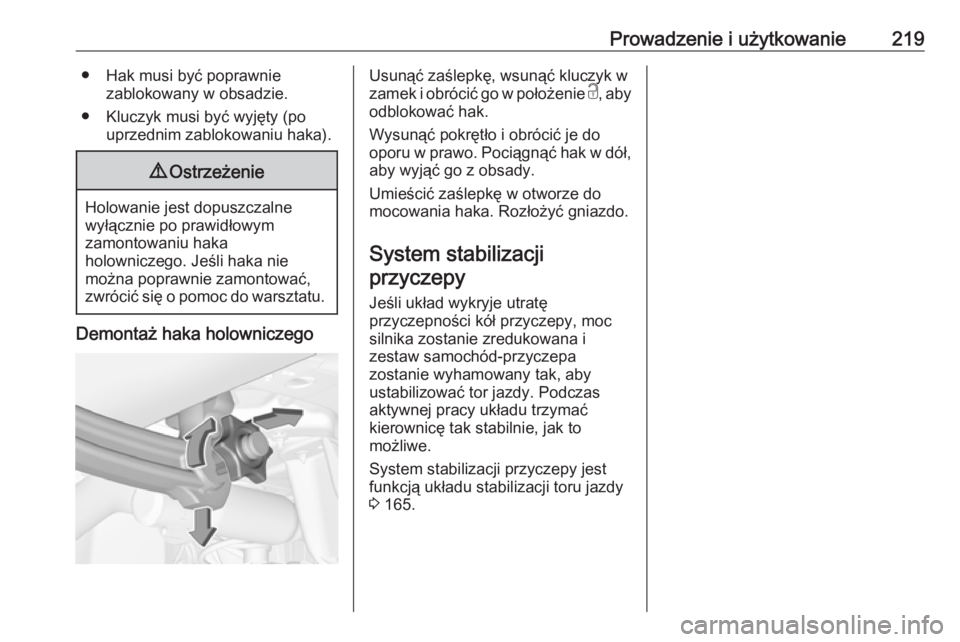

Prowadzenie i użytkowanie219● Hak musi być poprawniezablokowany w obsadzie.
● Kluczyk musi być wyjęty (po uprzednim zablokowaniu haka).9Ostrzeżenie
Holowanie jest dopuszczalne
wyłącznie po prawidłowym
zamontowaniu haka
holowniczego. Jeśli haka nie
można poprawnie zamontować,
zwrócić się o pomoc do warsztatu.
Demontaż haka holowniczego
Usunąć zaślepkę, wsunąć kluczyk w
zamek i obrócić go w położenie c, aby
odblokować hak.
Wysunąć pokrętło i obrócić je do
oporu w prawo. Pociągnąć hak w dół,
aby wyjąć go z obsady.
Umieścić zaślepkę w otworze do
mocowania haka. Rozłożyć gniazdo.
System stabilizacji przyczepy
Jeśli układ wykryje utratę
przyczepności kół przyczepy, moc
silnika zostanie zredukowana i
zestaw samochód-przyczepa
zostanie wyhamowany tak, aby
ustabilizować tor jazdy. Podczas aktywnej pracy układu trzymać
kierownicę tak stabilnie, jak to
możliwe.
System stabilizacji przyczepy jest
funkcją układu stabilizacji toru jazdy
3 165.

220Pielęgnacja samochoduPielęgnacja
samochoduWskazówki ogólne .....................221
Akcesoria i modyfikacje pojazdu ................................... 221
Garażowanie samochodu ........222
Złomowanie i recykling samochodu ............................. 223
Czynności kontrolne ..................223
Wykonywanie prac ..................223
Pokrywa silnika ........................224
Olej silnikowy ........................... 224
Płyn chłodzący silnika .............225
Płyn do spryskiwaczy ..............226
Hamulce .................................. 226
Płyn hamulcowy ......................227
Akumulator pojazdu .................227
Odpowietrzanie układu paliwowego silnika
wysokoprężnego ....................229
Wymiana piór wycieraczek ......230
Wymiana żarówek .....................230
Reflektory halogenowe ............230
Reflektory LED ........................ 232
Przednie światła przeciwmgielne ....................... 232Światła tylne ............................ 232
Kierunkowskazy boczne ..........235
Oświetlenie tablicy rejestracyjnej .......................... 236
Oświetlenie wnętrza ................236
Instalacja elektryczna ................236
Bezpieczniki ............................ 236
Skrzynka bezpieczników w komorze silnika ....................... 237
Skrzynka bezpieczników w desce rozdzielczej ..................238
Narzędzia samochodowe ..........240
Narzędzia ................................ 240
Koła i opony ............................... 241
Opony zimowe ......................... 241
Oznaczenia opon ....................242
Ciśnienie w oponach ...............242
Układ wykrywania spadku ciśnienia w oponach ...............243
Głębokość bieżnika .................245
Zmiana rozmiaru opon i kół .....245
Osłony ozdobne kół .................246
Łańcuchy na koła ....................246
Zestaw do naprawy opon ........246
Zmiana koła ............................. 250
Koło zapasowe ........................ 251
Uruchamianie silnika przy uży‐
ciu przewodów rozruchowych ....255Holowanie .................................. 257
Holowanie samochodu ............257
Holowanie innego pojazdu ......258
Pielęgnacja wizualna .................259
Pielęgnacja nadwozia ..............259
Pielęgnacja wnętrza ................262
Dywaniki podłogowe ................263

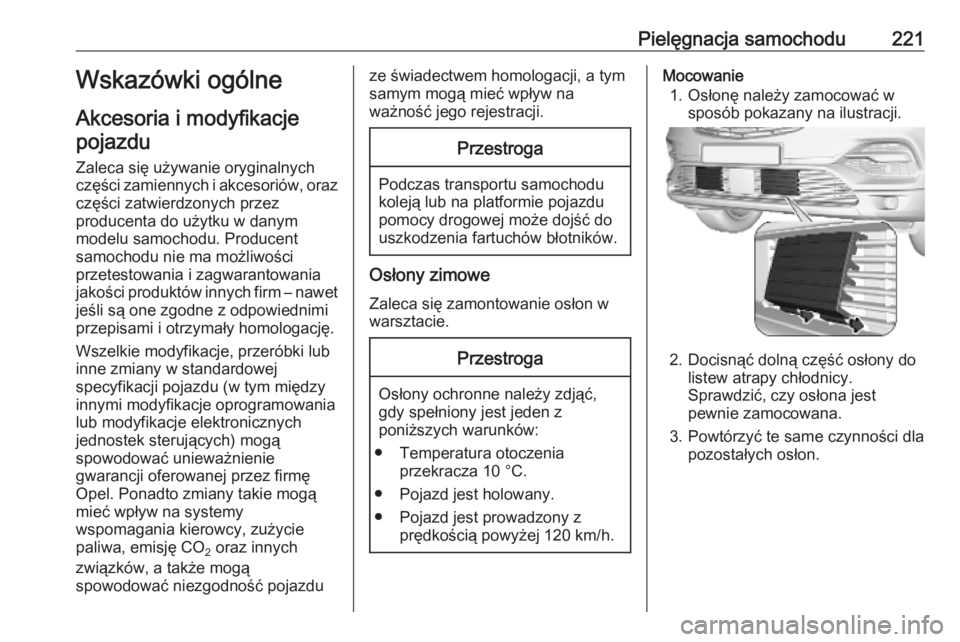

Pielęgnacja samochodu221Wskazówki ogólne
Akcesoria i modyfikacje pojazdu
Zaleca się używanie oryginalnych części zamiennych i akcesoriów, oraz części zatwierdzonych przez
producenta do użytku w danym
modelu samochodu. Producent
samochodu nie ma możliwości
przetestowania i zagwarantowania
jakości produktów innych firm – nawet jeśli są one zgodne z odpowiednimi
przepisami i otrzymały homologację.
Wszelkie modyfikacje, przeróbki lubinne zmiany w standardowej
specyfikacji pojazdu (w tym między
innymi modyfikacje oprogramowania
lub modyfikacje elektronicznych
jednostek sterujących) mogą
spowodować unieważnienie
gwarancji oferowanej przez firmę
Opel. Ponadto zmiany takie mogą mieć wpływ na systemy
wspomagania kierowcy, zużycie
paliwa, emisję CO 2 oraz innych
związków, a także mogą
spowodować niezgodność pojazduze świadectwem homologacji, a tym
samym mogą mieć wpływ na
ważność jego rejestracji.Przestroga
Podczas transportu samochodu
koleją lub na platformie pojazdu
pomocy drogowej może dojść do
uszkodzenia fartuchów błotników.
Osłony zimowe
Zaleca się zamontowanie osłon w
warsztacie.
Przestroga
Osłony ochronne należy zdjąć,
gdy spełniony jest jeden z
poniższych warunków:
● Temperatura otoczenia przekracza 10 °C.
● Pojazd jest holowany.
● Pojazd jest prowadzony z prędkością powyżej 120 km/h.
Mocowanie
1. Osłonę należy zamocować w sposób pokazany na ilustracji.
2. Docisnąć dolną część osłony do
listew atrapy chłodnicy.
Sprawdzić, czy osłona jest
pewnie zamocowana.
3. Powtórzyć te same czynności dla pozostałych osłon.

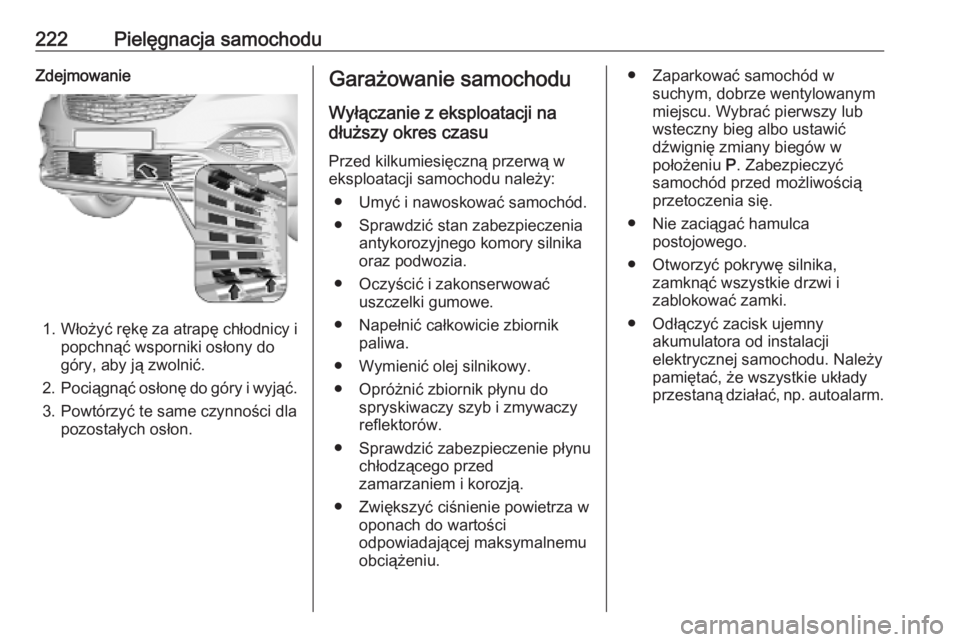

222Pielęgnacja samochoduZdejmowanie
1.Włożyć rękę za atrapę chłodnicy i
popchnąć wsporniki osłony do
góry, aby ją zwolnić.
2. Pociągnąć osłonę do góry i wyjąć.
3. Powtórzyć te same czynności dla pozostałych osłon.
Garażowanie samochodu
Wyłączanie z eksploatacji na
dłuższy okres czasu
Przed kilkumiesięczną przerwą w
eksploatacji samochodu należy:
● Umyć i nawoskować samochód.
● Sprawdzić stan zabezpieczenia antykorozyjnego komory silnika
oraz podwozia.
● Oczyścić i zakonserwować uszczelki gumowe.
● Napełnić całkowicie zbiornik paliwa.
● Wymienić olej silnikowy.
● Opróżnić zbiornik płynu do spryskiwaczy szyb i zmywaczy
reflektorów.
● Sprawdzić zabezpieczenie płynu chłodzącego przed
zamarzaniem i korozją.
● Zwiększyć ciśnienie powietrza w oponach do wartości
odpowiadającej maksymalnemu
obciążeniu.● Zaparkować samochód w suchym, dobrze wentylowanym
miejscu. Wybrać pierwszy lub
wsteczny bieg albo ustawić
dźwignię zmiany biegów w
położeniu P. Zabezpieczyć
samochód przed możliwością
przetoczenia się.
● Nie zaciągać hamulca postojowego.
● Otworzyć pokrywę silnika, zamknąć wszystkie drzwi i
zablokować zamki.
● Odłączyć zacisk ujemny akumulatora od instalacji
elektrycznej samochodu. Należy
pamiętać, że wszystkie układy
przestaną działać, np. autoalarm.
