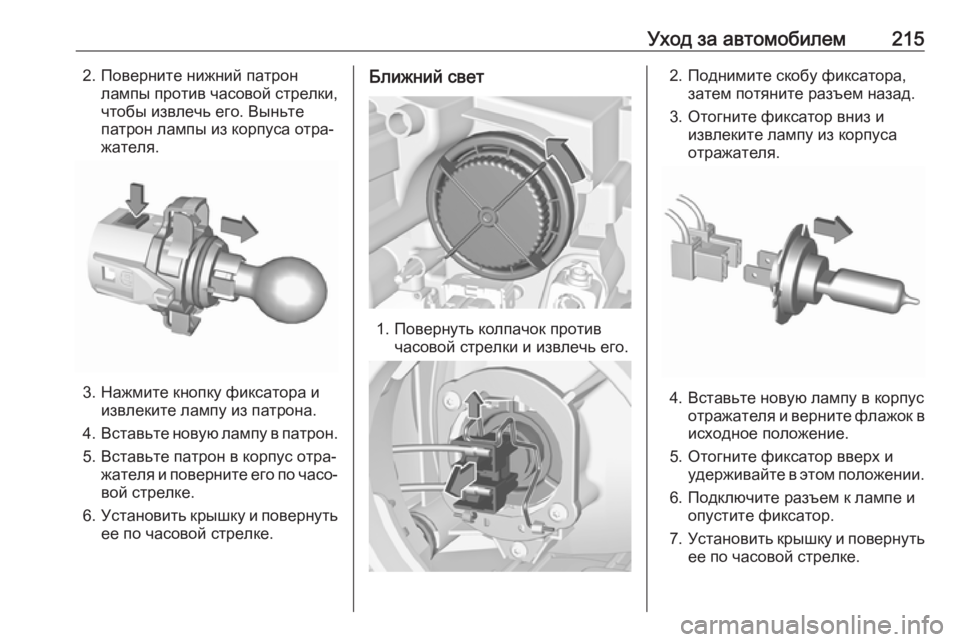

Уход за автомобилем2152. Поверните нижний патронлампы против часовой стрелки,чтобы извлечь его. Выньте
патрон лампы из корпуса отра‐
жателя.
3. Нажмите кнопку фиксатора и извлеките лампу из патрона.
4. Вставьте новую лампу в патрон.
5. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке.
6. Установить крышку и повернуть
ее по часовой стрелке.
Ближний свет
1. Повернуть колпачок против часовой стрелки и извлечь его.
2. Поднимите скобу фиксатора, затем потяните разъем назад.
3. Отогните фиксатор вниз и извлеките лампу из корпуса
отражателя.
4. Вставьте новую лампу в корпус отражателя и верните флажок висходное положение.
5. Отогните фиксатор вверх и удерживайте в этом положении.
6. Подключите разъем к лампе и опустите фиксатор.
7. Установить крышку и повернуть
ее по часовой стрелке.

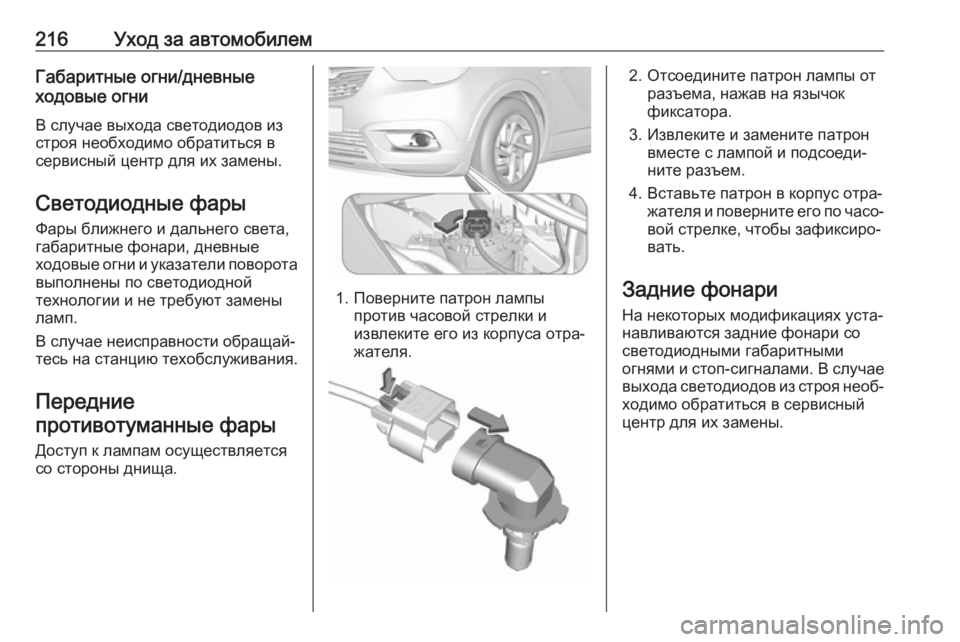

216Уход за автомобилемГабаритные огни/дневные
ходовые огни
В случае выхода светодиодов из
строя необходимо обратиться в
сервисный центр для их замены.
Светодиодные фары
Фары ближнего и дальнего света,
габаритные фонари, дневные
ходовые огни и указатели поворота
выполнены по светодиодной
технологии и не требуют замены
ламп.
В случае неисправности обращай‐
тесь на станцию техобслуживания.
Передние
противотуманные фары
Доступ к лампам осуществляется
со стороны днища.
1. Поверните патрон лампы против часовой стрелки и
извлеките его из корпуса отра‐
жателя.
2. Отсоедините патрон лампы от разъема, нажав на язычок
фиксатора.
3. Извлеките и замените патрон вместе с лампой и подсоеди‐
ните разъем.
4. Вставьте патрон в корпус отра‐ жателя и поверните его по часо‐
вой стрелке, чтобы зафиксиро‐
вать.
Задние фонари
На некоторых модификациях уста‐
навливаются задние фонари со
светодиодными габаритными
огнями и стоп-сигналами. В случае выхода светодиодов из строя необ‐
ходимо обратиться в сервисный
центр для их замены.

Уход за автомобилем217Фонарь в кузовеСнятие фонаря в сборе
1. Выкрутите два винта крепления
фонаря.
2. Снимите фонарь, потянув его назад.
3. Извлеките держатель лампы. a) Версия без светодиодов:
Выкрутите три винта и снимите
держатель.
б) Версия со светодиодами:
Извлеките держатель из
корпуса заднего фонаря, повер‐
нув его против часовой стрелки.
4. Извлеките лампу. a) Версия без светодиодов:

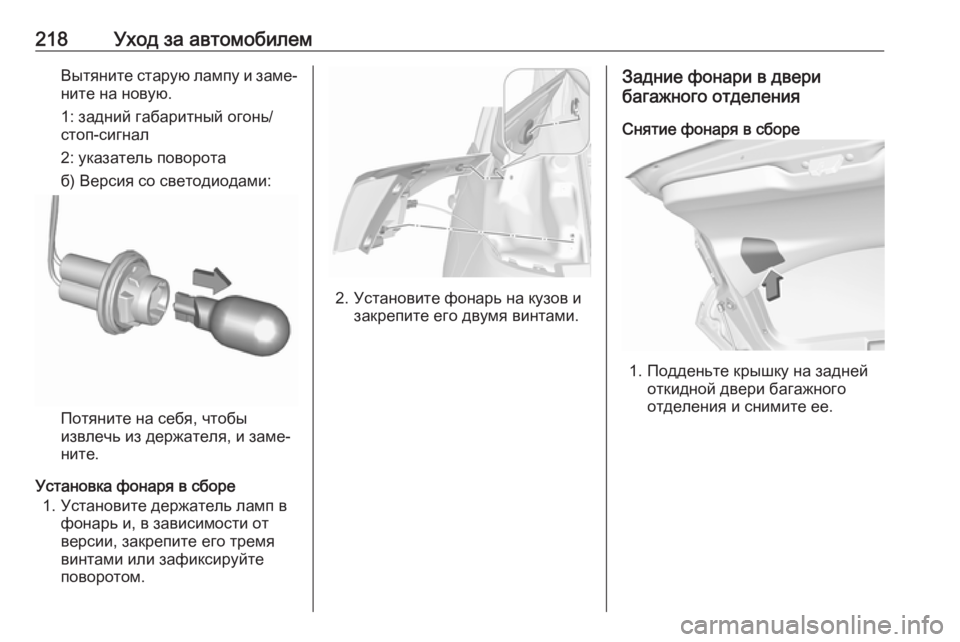

218Уход за автомобилемВытяните старую лампу и заме‐
ните на новую.
1: задний габаритный огонь/
стоп-сигнал
2: указатель поворота
б) Версия со светодиодами:
Потяните на себя, чтобы
извлечь из держателя, и заме‐
ните.
Установка фонаря в сборе 1. Установите держатель ламп в фонарь и, в зависимости от
версии, закрепите его тремя
винтами или зафиксируйте
поворотом.
2. Установите фонарь на кузов и закрепите его двумя винтами.
Задние фонари в двери
багажного отделения
Снятие фонаря в сборе
1. Подденьте крышку на задней откидной двери багажного
отделения и снимите ее.

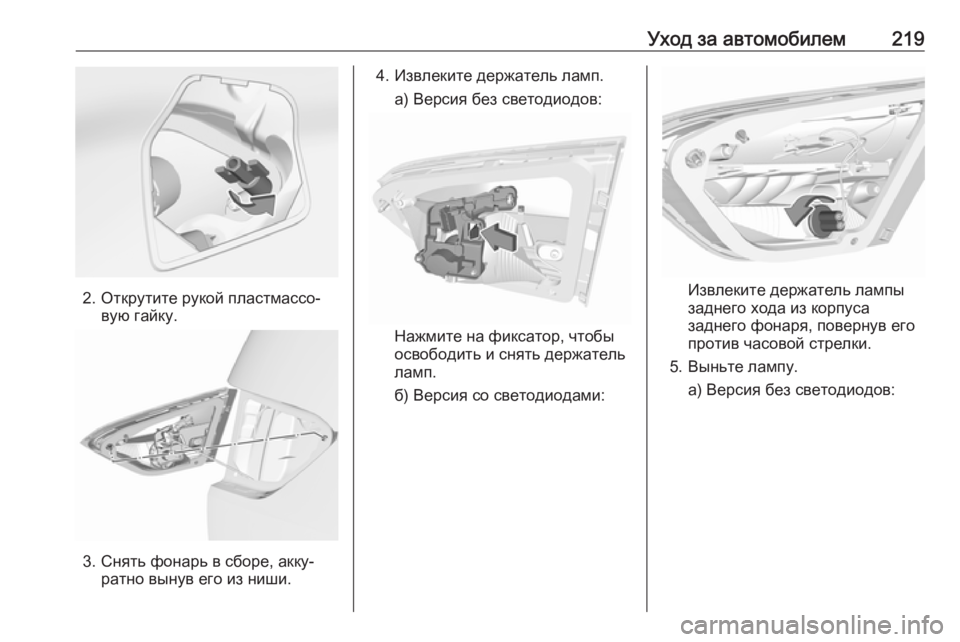

Уход за автомобилем219
2. Открутите рукой пластмассо‐вую гайку.
3. Снять фонарь в сборе, акку‐ратно вынув его из ниши.
4. Извлеките держатель ламп.
a) Версия без светодиодов:
Нажмите на фиксатор, чтобы
освободить и снять держатель
ламп.
б) Версия со светодиодами:
Извлеките держатель лампы
заднего хода из корпуса
заднего фонаря, повернув его
против часовой стрелки.
5. Выньте лампу. a) Версия без светодиодов:

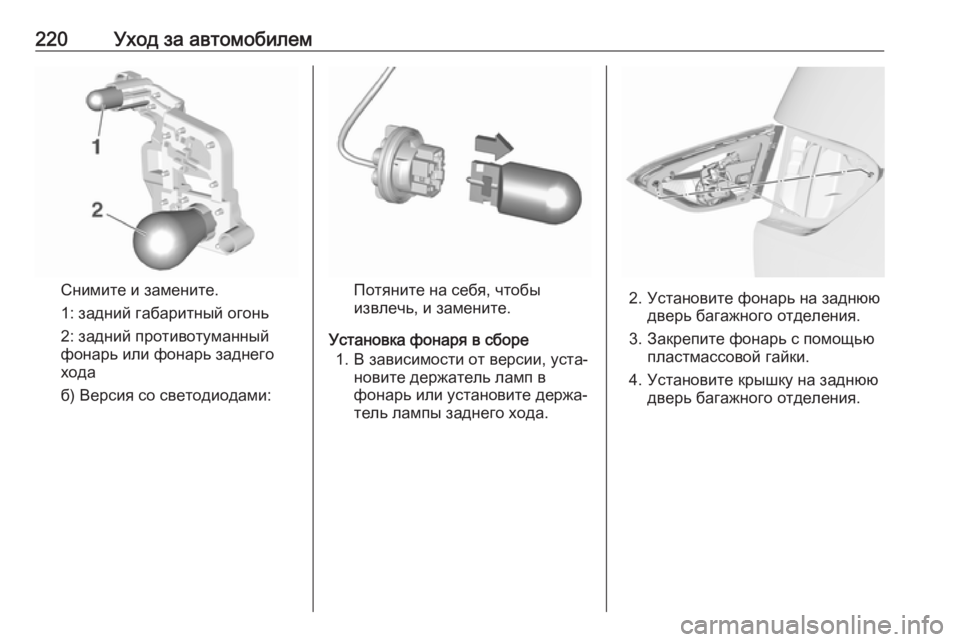

220Уход за автомобилем
Снимите и замените.
1: задний габаритный огонь
2: задний противотуманный
фонарь или фонарь заднего
хода
б) Версия со светодиодами:Потяните на себя, чтобы
извлечь, и замените.
Установка фонаря в сборе 1. В зависимости от версии, уста‐ новите держатель ламп в
фонарь или установите держа‐
тель лампы заднего хода.2. Установите фонарь на заднюю дверь багажного отделения.
3. Закрепите фонарь с помощью пластмассовой гайки.
4. Установите крышку на заднюю дверь багажного отделения.

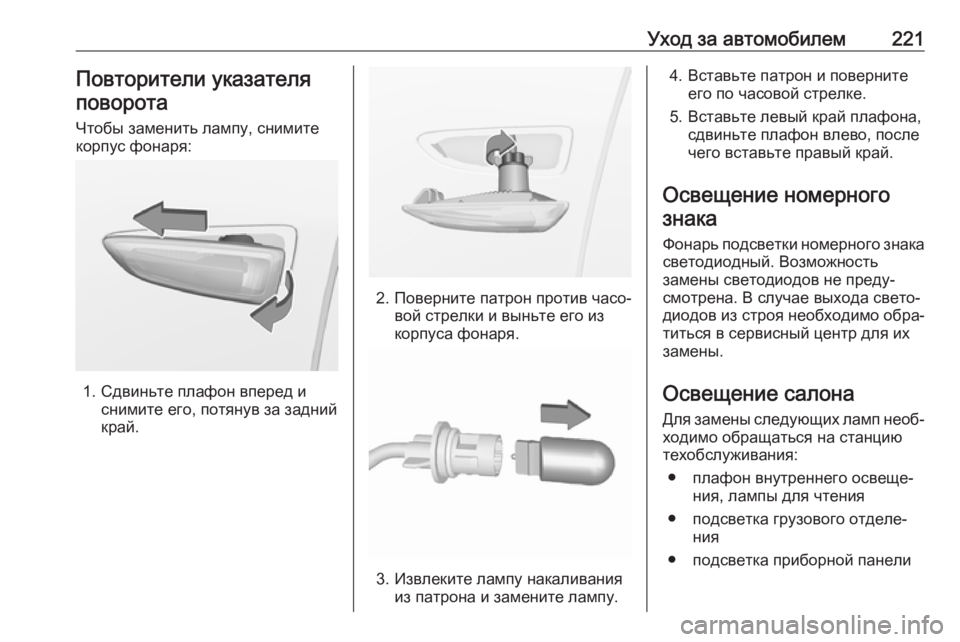

Уход за автомобилем221Повторители указателяповорота
Чтобы заменить лампу, снимите
корпус фонаря:
1. Сдвиньте плафон вперед и снимите его, потянув за задний
край.
2. Поверните патрон против часо‐ вой стрелки и выньте его из
корпуса фонаря.
3. Извлеките лампу накаливания из патрона и замените лампу.
4. Вставьте патрон и повернитеего по часовой стрелке.
5. Вставьте левый край плафона, сдвиньте плафон влево, после
чего вставьте правый край.
Освещение номерного знака
Фонарь подсветки номерного знака светодиодный. Возможность
замены светодиодов не преду‐
смотрена. В случае выхода свето‐
диодов из строя необходимо обра‐
титься в сервисный центр для их
замены.
Освещение салона Для замены следующих ламп необ‐ходимо обращаться на станцию
техобслуживания:
● плафон внутреннего освеще‐ ния, лампы для чтения
● подсветка грузового отделе‐ ния
● подсветка приборной панели

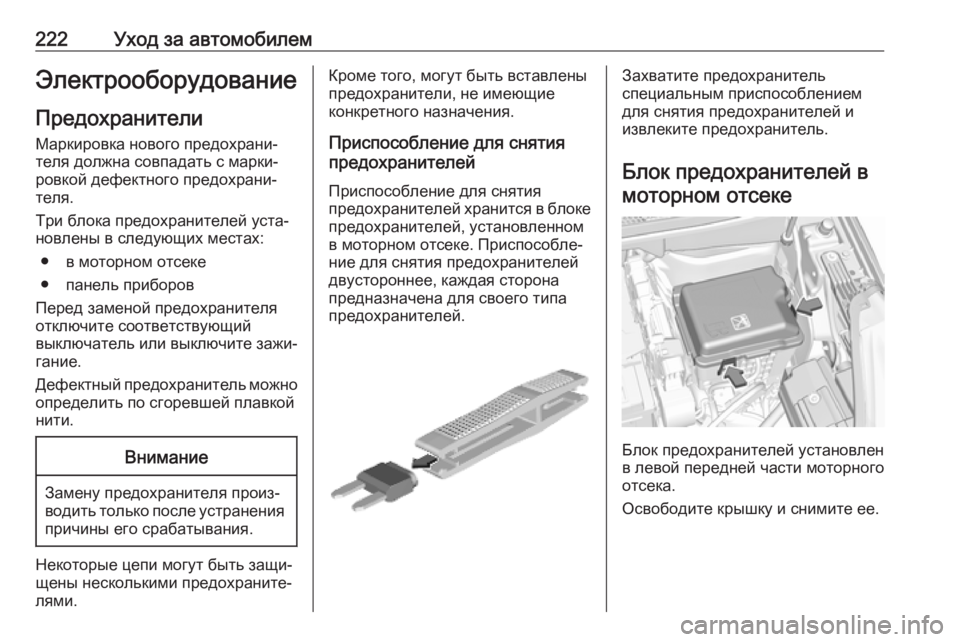

222Уход за автомобилемЭлектрооборудование
Предохранители Маркировка нового предохрани‐
теля должна совпадать с марки‐
ровкой дефектного предохрани‐
теля.
Три блока предохранителей уста‐
новлены в следующих местах:
● в моторном отсеке
● панель приборов
Перед заменой предохранителя
отключите соответствующий
выключатель или выключите зажи‐
гание.
Дефектный предохранитель можно определить по сгоревшей плавкой
нити.Внимание
Замену предохранителя произ‐
водить только после устранения причины его срабатывания.
Некоторые цепи могут быть защи‐
щены несколькими предохраните‐
лями.
Кроме того, могут быть вставлены
предохранители, не имеющие
конкретного назначения.
Приспособление для снятия
предохранителей
Приспособление для снятия
предохранителей хранится в блоке предохранителей, установленном
в моторном отсеке. Приспособле‐
ние для снятия предохранителей
двустороннее, каждая сторона
предназначена для своего типа
предохранителей.Захватите предохранитель
специальным приспособлением
для снятия предохранителей и
извлеките предохранитель.
Блок предохранителей в моторном отсеке
Блок предохранителей установлен
в левой передней части моторного
отсека.
Освободите крышку и снимите ее.
