Sürüş ve kullanım223Algılama bölgeleri
Sistem sensörleri aracın arkasının
90° sol veya sağ tarafında yaklaşık 20 m'lik bir bölgeyi kapsar. Arka
çapraz trafik uyarısı 10 km/saat'e
kadar aktiftir, yolu geçen araçlarla
ilgili uyarılarsa 36 km/saat'e kadar
aktiftir.
Devre dışı bırakılması Belli bir ileri hız aşıldığında veya geri
vites yaklaşık 10 saniye süreyle
kullanılmadığında arka çapraz trafik
uyarısı arka görüş kamerası ile birlikte
devre dışı bırakılır.
Arka çapraz trafik uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 127.
Bilgi ekranı 3 121.
Araç römork çekiyorsa sistem devre dışı kalır.
Sistemin devre dışı kalması Sürücü bilgi sisteminde bir mesaj ile belirtilir.
Sistemdeki kısıtlamalar Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veya
herhangi başka bir şeyin
sensörlerin önünü kapatması
● şiddetli yağmurda sürüş
● aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması
● çok aşırı sıcaklık değişimlerinde
● araç bir römork çekerkenSistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.
Trafik işareti desteği
Çalışma prensibi Trafik işareti asistanı kısımdaki
kamera vasıtasıyla mevcut trafik
işaretlerini algılar ve sürücü bilgi
sisteminde görüntüler.
Araç tümleşik bir navigasyon
sistemiyle donatılmışsa, veri
haritalarından gelen trafik işaretleri de eklenebilir.

224Sürüş ve kullanım
Algılanacak olan trafik işaretleri
şunlardır:
Limit ve sollama yasağı işaretleri ● hız limiti işaretleri
● sollama yasağı işaretleri
● hız limiti sonu işaretleri
● sollama yasağı sonu işaretleriYol işaretleri
Başlangıcı ve sonu:
● şehir bölgeleri (ülkeye özgü)● otoyollar
● A yollar
● oyun yollarıEk işaretler ● trafik işaretleri için ek ipuçları
● römork çekme kısıtlaması
● çekici engelleri
● yaş uyarısı
● buz uyarısı
● zaman sınırları
● mesafe sınırları
● yön okları
Hız sınırı işaretleri ve sollama yasağı işaretleri Sürücü Bilgi Sistemi (Driver
Information Centre) ekranında bir
sonraki hız sınırı işareti veya hız sınırı sonu işareti tespi edilene veya
tanımlanmış bir işaret zamanaşımına
kadar gösterilir.
Ekranda birden fazla işaretin
gösterilmesi mümkündür.
Çerçevede bulunan bir ünlem işareti,
sistem tarafından açıkça
tanımlanamayan başka bir işaret
tespit edildiği anlamına gelir.
Sistem, ışık koşullarına bağlı olarak
200 km/saat'e kadar hızda
performans kaybı olmadan çalışır.
Sistem geceleri saatte 160 km hıza
kadar etkindir.
İşaret ve sembollerin
görüntülenmesi
Geçerli trafik işaretleriyle ilgili bilgiler,
Sürücü Bilgi Sisteminin ilgili trafik
işareti asistanı sayfasında mevcuttur.

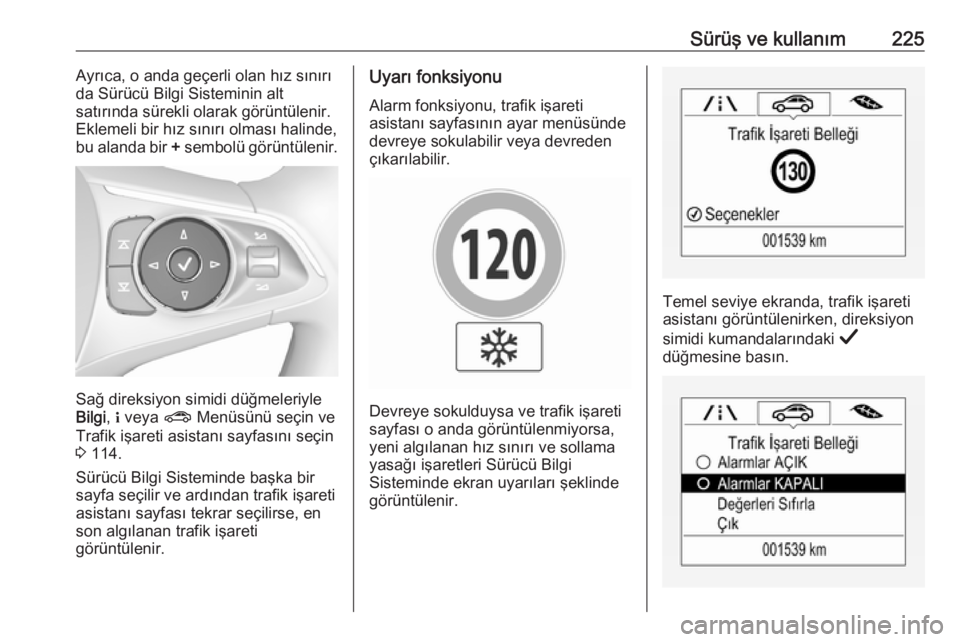

Sürüş ve kullanım225Ayrıca, o anda geçerli olan hız sınırı
da Sürücü Bilgi Sisteminin alt
satırında sürekli olarak görüntülenir.
Eklemeli bir hız sınırı olması halinde,
bu alanda bir + sembolü görüntülenir.
Sağ direksiyon simidi düğmeleriyle
Bilgi , " veya ? Menüsünü seçin ve
Trafik işareti asistanı sayfasını seçin
3 114.
Sürücü Bilgi Sisteminde başka bir
sayfa seçilir ve ardından trafik işareti
asistanı sayfası tekrar seçilirse, en
son algılanan trafik işareti
görüntülenir.
Uyarı fonksiyonu
Alarm fonksiyonu, trafik işareti
asistanı sayfasının ayar menüsünde
devreye sokulabilir veya devreden
çıkarılabilir.
Devreye sokulduysa ve trafik işareti
sayfası o anda görüntülenmiyorsa,
yeni algılanan hız sınırı ve sollama
yasağı işaretleri Sürücü Bilgi
Sisteminde ekran uyarıları şeklinde
görüntülenir.
Temel seviye ekranda, trafik işareti
asistanı görüntülenirken, direksiyon
simidi kumandalarındaki Å
düğmesine basın.

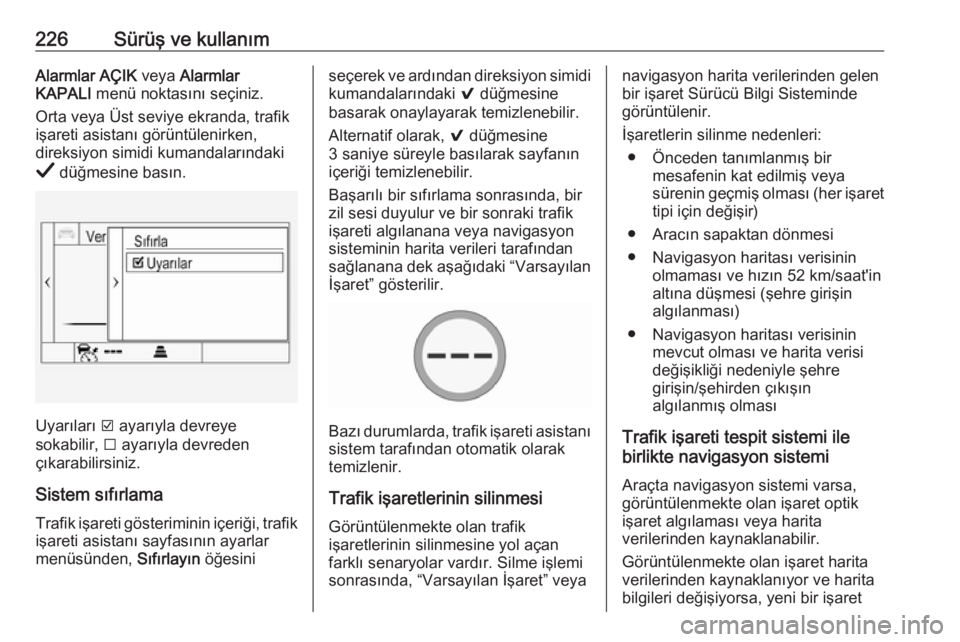

226Sürüş ve kullanımAlarmlar AÇIK veya Alarmlar
KAPALI menü noktasını seçiniz.
Orta veya Üst seviye ekranda, trafik
işareti asistanı görüntülenirken,
direksiyon simidi kumandalarındaki
Å düğmesine basın.
Uyarıları J ayarıyla devreye
sokabilir, I ayarıyla devreden
çıkarabilirsiniz.
Sistem sıfırlama
Trafik işareti gösteriminin içeriği, trafik işareti asistanı sayfasının ayarlar
menüsünden, Sıfırlayın öğesini
seçerek ve ardından direksiyon simidi
kumandalarındaki 9 düğmesine
basarak onaylayarak temizlenebilir.
Alternatif olarak, 9 düğmesine
3 saniye süreyle basılarak sayfanın
içeriği temizlenebilir.
Başarılı bir sıfırlama sonrasında, bir
zil sesi duyulur ve bir sonraki trafik
işareti algılanana veya navigasyon
sisteminin harita verileri tarafından
sağlanana dek aşağıdaki “Varsayılan İşaret” gösterilir.
Bazı durumlarda, trafik işareti asistanı
sistem tarafından otomatik olarak
temizlenir.
Trafik işaretlerinin silinmesi
Görüntülenmekte olan trafik
işaretlerinin silinmesine yol açan
farklı senaryolar vardır. Silme işlemi
sonrasında, “Varsayılan İşaret” veya
navigasyon harita verilerinden gelen
bir işaret Sürücü Bilgi Sisteminde
görüntülenir.
İşaretlerin silinme nedenleri: ● Önceden tanımlanmış bir mesafenin kat edilmiş veya
sürenin geçmiş olması (her işaret
tipi için değişir)
● Aracın sapaktan dönmesi
● Navigasyon haritası verisinin olmaması ve hızın 52 km/saat'in
altına düşmesi (şehre girişin
algılanması)
● Navigasyon haritası verisinin mevcut olması ve harita verisi
değişikliği nedeniyle şehre
girişin/şehirden çıkışın
algılanmış olması
Trafik işareti tespit sistemi ile
birlikte navigasyon sistemi
Araçta navigasyon sistemi varsa,
görüntülenmekte olan işaret optik
işaret algılaması veya harita
verilerinden kaynaklanabilir.
Görüntülenmekte olan işaret harita
verilerinden kaynaklanıyor ve harita
bilgileri değişiyorsa, yeni bir işaret

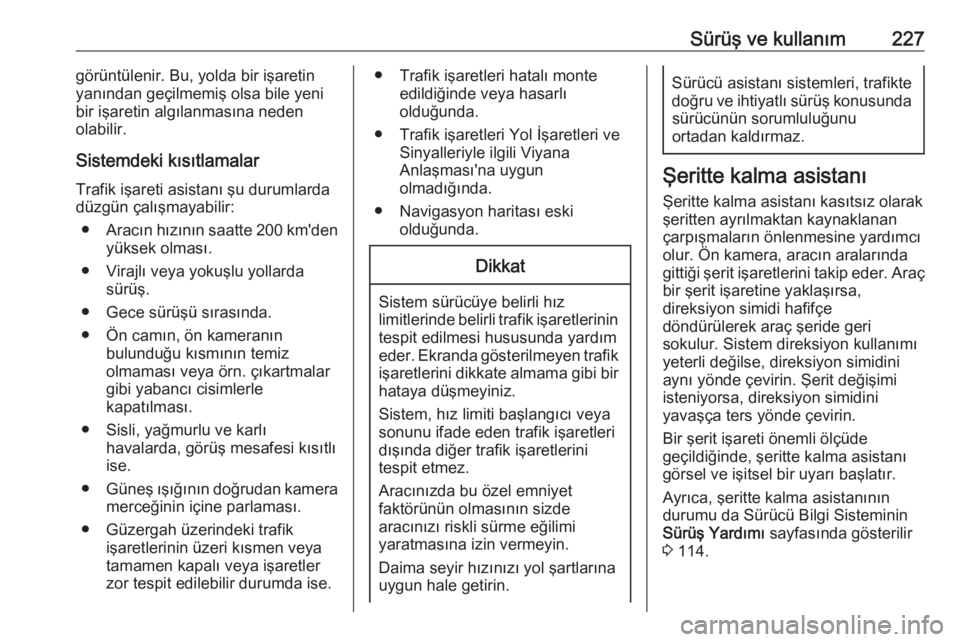

Sürüş ve kullanım227görüntülenir. Bu, yolda bir işaretin
yanından geçilmemiş olsa bile yeni
bir işaretin algılanmasına neden
olabilir.
Sistemdeki kısıtlamalar Trafik işareti asistanı şu durumlardadüzgün çalışmayabilir:
● Aracın hızının saatte 200 km 'den
yüksek olması.
● Virajlı veya yokuşlu yollarda sürüş.
● Gece sürüşü sırasında.
● Ön camın, ön kameranın bulunduğu kısmının temiz
olmaması veya örn. çıkartmalar
gibi yabancı cisimlerle
kapatılması.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Güneş ışığının doğrudan kamera
merceğinin içine parlaması.
● Güzergah üzerindeki trafik işaretlerinin üzeri kısmen veya
tamamen kapalı veya işaretler
zor tespit edilebilir durumda ise.● Trafik işaretleri hatalı monte edildiğinde veya hasarlı
olduğunda.
● Trafik işaretleri Yol İşaretleri ve Sinyalleriyle ilgili Viyana
Anlaşması'na uygun
olmadığında.
● Navigasyon haritası eski olduğunda.Dikkat
Sistem sürücüye belirli hız
limitlerinde belirli trafik işaretlerinin
tespit edilmesi hususunda yardım
eder. Ekranda gösterilmeyen trafik işaretlerini dikkate almama gibi bir
hataya düşmeyiniz.
Sistem, hız limiti başlangıcı veya
sonunu ifade eden trafik işaretleri
dışında diğer trafik işaretlerini
tespit etmez.
Aracınızda bu özel emniyet
faktörünün olmasının sizde
aracınızı riskli sürme eğilimi
yaratmasına izin vermeyin.
Daima seyir hızınızı yol şartlarına
uygun hale getirin.
Sürücü asistanı sistemleri, trafikte
doğru ve ihtiyatlı sürüş konusunda sürücünün sorumluluğunu
ortadan kaldırmaz.
Şeritte kalma asistanı
Şeritte kalma asistanı kasıtsız olarak
şeritten ayrılmaktan kaynaklanan
çarpışmaların önlenmesine yardımcı olur. Ön kamera, aracın aralarında
gittiği şerit işaretlerini takip eder. Araç bir şerit işaretine yaklaşırsa,
direksiyon simidi hafifçe
döndürülerek araç şeride geri
sokulur. Sistem direksiyon kullanımı
yeterli değilse, direksiyon simidini
aynı yönde çevirin. Şerit değişimi isteniyorsa, direksiyon simidini
yavaşça ters yönde çevirin.
Bir şerit işareti önemli ölçüde
geçildiğinde, şeritte kalma asistanı
görsel ve işitsel bir uyarı başlatır.
Ayrıca, şeritte kalma asistanının
durumu da Sürücü Bilgi Sisteminin
Sürüş Yardımı sayfasında gösterilir
3 114.

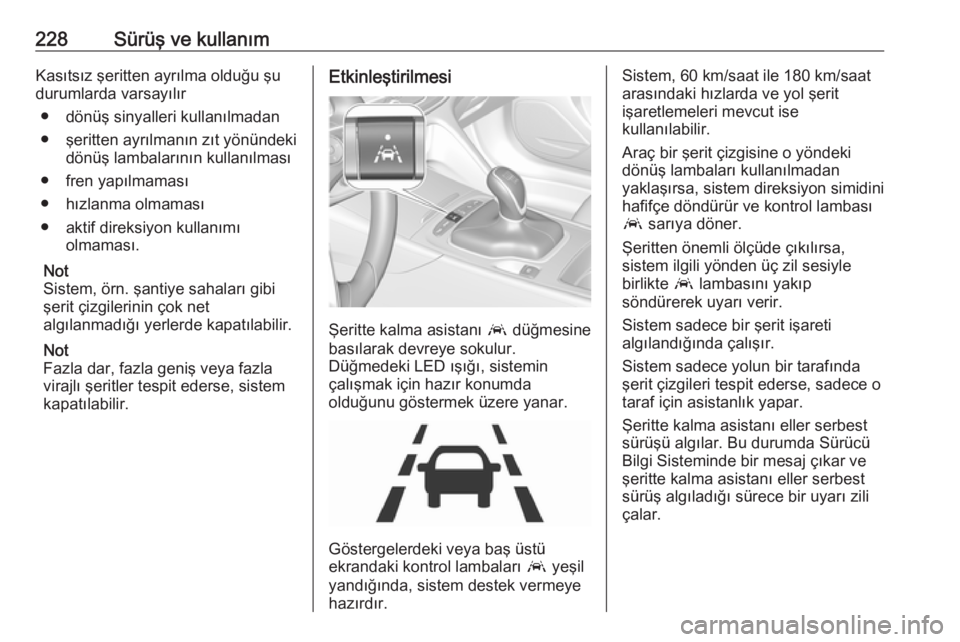

228Sürüş ve kullanımKasıtsız şeritten ayrılma olduğu şu
durumlarda varsayılır
● dönüş sinyalleri kullanılmadan
● şeritten ayrılmanın zıt yönündeki dönüş lambalarının kullanılması
● fren yapılmaması
● hızlanma olmaması
● aktif direksiyon kullanımı olmaması.
Not
Sistem, örn. şantiye sahaları gibi şerit çizgilerinin çok net
algılanmadığı yerlerde kapatılabilir.
Not
Fazla dar, fazla geniş veya fazla
virajlı şeritler tespit ederse, sistem
kapatılabilir.Etkinleştirilmesi
Şeritte kalma asistanı a düğmesine
basılarak devreye sokulur.
Düğmedeki LED ışığı, sistemin
çalışmak için hazır konumda
olduğunu göstermek üzere yanar.
Göstergelerdeki veya baş üstü
ekrandaki kontrol lambaları a yeşil
yandığında, sistem destek vermeye hazırdır.
Sistem, 60 km/saat ile 180 km/saat
arasındaki hızlarda ve yol şerit
işaretlemeleri mevcut ise
kullanılabilir.
Araç bir şerit çizgisine o yöndeki
dönüş lambaları kullanılmadan
yaklaşırsa, sistem direksiyon simidini
hafifçe döndürür ve kontrol lambası
a sarıya döner.
Şeritten önemli ölçüde çıkılırsa,
sistem ilgili yönden üç zil sesiyle
birlikte a lambasını yakıp
söndürerek uyarı verir.
Sistem sadece bir şerit işareti
algılandığında çalışır.
Sistem sadece yolun bir tarafında
şerit çizgileri tespit ederse, sadece o
taraf için asistanlık yapar.
Şeritte kalma asistanı eller serbest
sürüşü algılar. Bu durumda Sürücü
Bilgi Sisteminde bir mesaj çıkar ve
şeritte kalma asistanı eller serbest
sürüş algıladığı sürece bir uyarı zili
çalar.

Sürüş ve kullanım229Sürüş Yardımı sayfasındaki gösterge
Sistem aktif olmasına karşı bir veya
daha fazla şerit algılanmadığı
takdirde, bunlar, yukarıdaki grafikte
yer alan aracın sol tarafında
gösterildiği gibi içleri boş kısa
çizgilerden oluşan bir çizgi olarak
görünürler.
Sistem bir şerit algıladığı takdirde, bu,
yukarıdaki grafikte yer alan aracın sol tarafında gösterildiği gibi kesintili yeşilbir çizgi olarak görünür. Araç
algılanmış bir şerit işaretine o yöndeki
bir dönüş lambaları kullanılmadan
yaklaştığı takdirde, bu kesintili çizgi
sarı renk alır.
Sistem direksiyon kullanımı yoluyla
müdahale ettiği takdirde, yukarıdaki
grafikte yer alan aracın sol tarafında
gösterildiği gibi kısa sarı bir çizgi
görünür.
Devre dışı bırakılması
Sistem a tuşuna basılarak devre
dışı bırakılır, tuş üzerindeki LED
söner.
Bir römork algılandığı zaman sistem
otomatik şekilde aktif olmaktan
çıkarılır.
Sistemdeki kısıtlamalarSistem şu durumlarda düzgün
performans göstermeyebilir:
● araç hızının 60 ila 180 km/saat aralığının dışında olması
● virajlı veya yokuşlu yollarda sürüş
● gece sürüşü sırasında
● sisli, yağmurlu ve karlı havalarda,
görüş mesafesinin kısıtlı olması● ön camdaki sensörün önünün
kar, buz, sulu kar, çamur, toz, öncam hasarıyla kapanması veya
örn. çıkartmalar gibi yabancı
cisimlerden etkilenmesi
● güneş ışığının doğrudan kamera merceğinin içine parlaması
● öndeki yakından izlenen araçlar
● banketli yollar
● yol kenarları
● şerit çizgilerinin kötü olduğu yollar
● ani ışık değişimleri
● araç modifikasyonları, örn. lastikler
Sistemin çalışması katran izleri,
gölgeler, yoldaki çatlaklar, geçici veya yol yapım işaretleri veya yoldaki
başka kusurla yüzünden aksıyorsa,
sistemi kapatın.

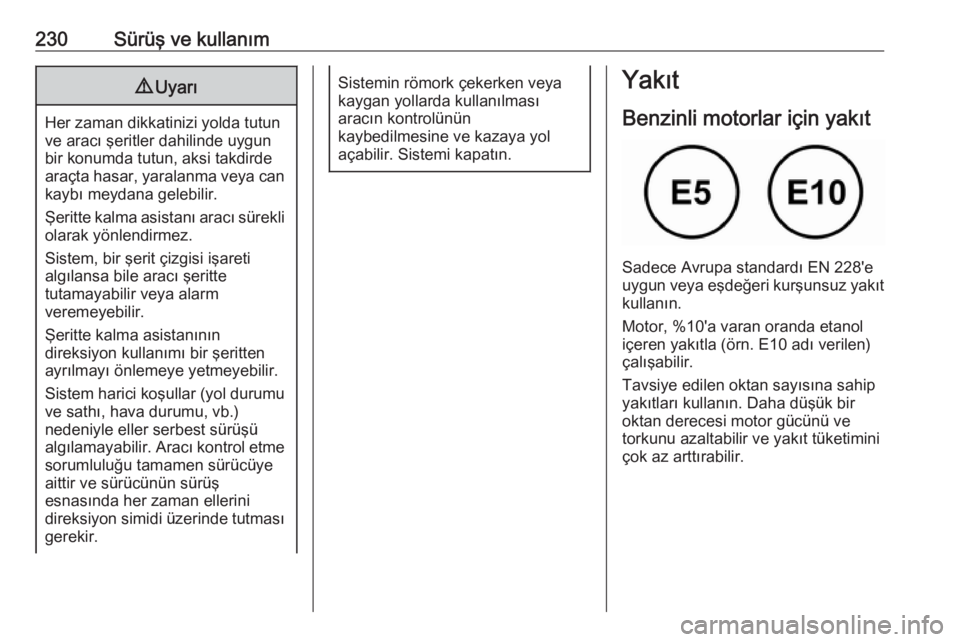

230Sürüş ve kullanım9Uyarı
Her zaman dikkatinizi yolda tutun
ve aracı şeritler dahilinde uygun bir konumda tutun, aksi takdirdearaçta hasar, yaralanma veya can kaybı meydana gelebilir.
Şeritte kalma asistanı aracı sürekli
olarak yönlendirmez.
Sistem, bir şerit çizgisi işareti
algılansa bile aracı şeritte
tutamayabilir veya alarm
veremeyebilir.
Şeritte kalma asistanının
direksiyon kullanımı bir şeritten
ayrılmayı önlemeye yetmeyebilir.
Sistem harici koşullar (yol durumu ve sathı, hava durumu, vb.)
nedeniyle eller serbest sürüşü
algılamayabilir. Aracı kontrol etme
sorumluluğu tamamen sürücüye
aittir ve sürücünün sürüş
esnasında her zaman ellerini
direksiyon simidi üzerinde tutması gerekir.
Sistemin römork çekerken veya
kaygan yollarda kullanılması
aracın kontrolünün
kaybedilmesine ve kazaya yol
açabilir. Sistemi kapatın.Yakıt
Benzinli motorlar için yakıt
Sadece Avrupa standardı EN 228'e
uygun veya eşdeğeri kurşunsuz yakıt
kullanın.
Motor, %10'a varan oranda etanol
içeren yakıtla (örn. E10 adı verilen)
çalışabilir.
Tavsiye edilen oktan sayısına sahip
yakıtları kullanın. Daha düşük bir
oktan derecesi motor gücünü ve
torkunu azaltabilir ve yakıt tüketimini
çok az arttırabilir.
