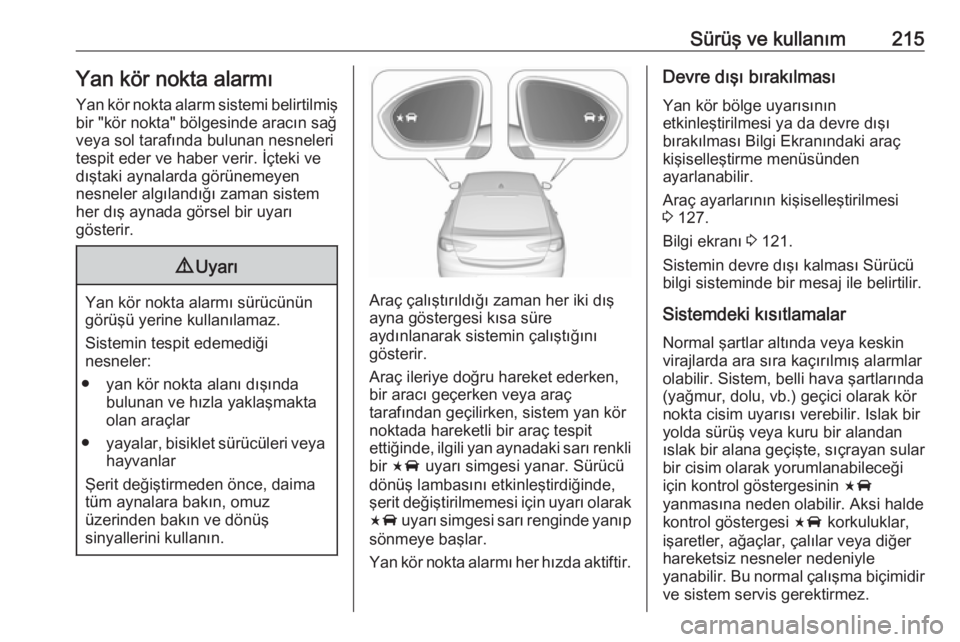

Sürüş ve kullanım215Yan kör nokta alarmıYan kör nokta alarm sistemi belirtilmiş
bir "kör nokta" bölgesinde aracın sağ
veya sol tarafında bulunan nesneleri
tespit eder ve haber verir. İçteki ve
dıştaki aynalarda görünemeyen
nesneler algılandığı zaman sistem
her dış aynada görsel bir uyarı
gösterir.9 Uyarı
Yan kör nokta alarmı sürücünün
görüşü yerine kullanılamaz.
Sistemin tespit edemediği
nesneler:
● yan kör nokta alanı dışında bulunan ve hızla yaklaşmakta
olan araçlar
● yayalar, bisiklet sürücüleri veya
hayvanlar
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş
sinyallerini kullanın.Araç çalıştırıldığı zaman her iki dış
ayna göstergesi kısa süre
aydınlanarak sistemin çalıştığını
gösterir.
Araç ileriye doğru hareket ederken,
bir aracı geçerken veya araç
tarafından geçilirken, sistem yan kör
noktada hareketli bir araç tespit
ettiğinde, ilgili yan aynadaki sarı renkli bir F uyarı simgesi yanar. Sürücü
dönüş lambasını etkinleştirdiğinde,
şerit değiştirilmemesi için uyarı olarak
F uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Yan kör nokta alarmı her hızda aktiftir.
Devre dışı bırakılması
Yan kör bölge uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi
3 127.
Bilgi ekranı 3 121.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.
Sistemdeki kısıtlamalar Normal şartlar altında veya keskin
virajlarda ara sıra kaçırılmış alarmlar
olabilir. Sistem, belli hava şartlarında
(yağmur, dolu, vb.) geçici olarak kör
nokta cisim uyarısı verebilir. Islak bir
yolda sürüş veya kuru bir alandan
ıslak bir alana geçişte, sıçrayan sular
bir cisim olarak yorumlanabileceği
için kontrol göstergesinin F
yanmasına neden olabilir. Aksi halde
kontrol göstergesi F korkuluklar,
işaretler, ağaçlar, çalılar veya diğer
hareketsiz nesneler nedeniyle
yanabilir. Bu normal çalışma biçimidir ve sistem servis gerektirmez.

216Sürüş ve kullanımSistem şu durumlarda düzgün şekilde
çalışmayabilir:
● Buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veyaherhangi başka bir şeyin
sensörlerin önünü kapatması.
● Şiddetli yağmurda sürüş.
● Aracın kaza yapması veya algılama sensörün etrafındakialanın hasar görmesi veya
düzgün şekilde onarılmaması.
● Çok aşırı sıcaklık değişimlerinde.
● Aracın römork çekmesi
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.
Not
Her yeni araç için kalibrasyon
gerekir. En iyi performans için, en
kısa zamanda yol kenarındaki
nesneler örneğin korkuluklar ve belli
mesafeli engeller bulunan düz bir otobanda kullanın.Şerit değiştirme uyarısı
Yan kör nokta alarmına ek olarak
3 215, şerit değiştirme uyarısı
aracınızın yanındaki paralel şerit
üzerinde arkadan yaklaşan araçları
fark eder.
Arkadan hızla yaklaşan araçları
algıladığında, sistem her bir yan
aynada görsel olarak uyarır.
Radar mesafe sensörleri arka
tamponda yer almaktadır.9 Uyarı
Şerit değiştirme uyarısı sürücü
görüşünün yerini tutmaz.
Şerit değiştirmeden önce, daima
tüm aynalara bakın, omuz
üzerinden bakın ve dönüş
lambasını kullanın.
Sistem, arkasından yaklaşan ve çok daha hızlı sürülen bir araç
algıladığında, ilgili yan aynada sarı
uyarı lambası F yanar. Sürücü
dönüş lambasını etkinleştirdiğinde,
şerit değiştirilmemesi için uyarı olarak
F uyarı simgesi sarı renginde yanıp
sönmeye başlar.
Şerit değiştirme uyarısı bütün
hızlarda aktiftir.
Araç çalıştırıldığında her iki dış ayna
göstergesi kısaca yanarak sistemin
çalıştığını gösterir.

Sürüş ve kullanım217Algılama bölgeleri
Sistem sensörleri aracın her iki
yanına paralel yaklaşık 3,5 m'lik
bölgeyi, kör bölge alarmı tarafında
arkaya doğru yakl. 3 m ve (A) ve yak.
50 m şerit değiştirme uyarısının
arkasına doğru (B) paralel şeritler
üzerinde bir bölgeyi kapsar. Bölgeler
her yan aynada başlar. Bu bölgenin
yerden yüksekliği yaklaşık 0,5 m ile
2 m arasındadır.
Devre dışı bırakılması
Şerit değiştirme uyarısının
etkinleştirilmesi ya da devre dışı
bırakılması Bilgi Ekranındaki araç
kişiselleştirme menüsünden
ayarlanabilir.
Araç ayarlarının kişiselleştirilmesi 3 127.
Bilgi ekranı 3 121.
Sistemin devre dışı kalması Sürücü
bilgi sisteminde bir mesaj ile belirtilir.
Sistemdeki kısıtlamalar Normal şartlar altında veya keskin
virajlarda ara sıra kaçırılmış alarmlar
olabilir. Sistem, belli hava şartlarında
(yağmur, dolu, vb.) geçici olarak kör
nokta cisim uyarısı verebilir. Islak bir
yolda sürüş veya kuru bir alandan
ıslak bir alana geçişte, sıçrayan sular bir cisim olarak yorumlanabileceği
için kontrol göstergesinin F
yanmasına neden olabilir. Aksi halde kontrol göstergesi F korkuluklar,
işaretler, ağaçlar, çalılar veya diğer
hareketsiz nesneler nedeniyle
yanabilir. Bu normal çalışma biçimidir
ve sistem servis gerektirmez.Sistem şu durumlarda düzgün şekilde
çalışmayabilir:
● buz, kar, çamur, çıkartmalar, mıknatıslar, metal plakalar veya
herhangi başka bir şeyin
sensörlerin önünü kapatması
● şiddetli yağmurda sürüş
● aracın kaza yapması veya algılama sensörün etrafındaki
alanın hasar görmesi veya
düzgün şekilde onarılmaması
● çok aşırı sıcaklık değişimlerinde
● araç bir römork çekerken
Sistemde bir arıza olduğunda veya
sistem geçici koşullardan dolayı
çalışmadığında, Sürücü bilgi
sisteminde bir mesaj görüntülenir. Bir servise başvurun.
Not
Her yeni araç için kalibrasyon
gerekir. En iyi performans için, en
kısa zamanda yol kenarındaki
nesneler örneğin korkuluklar ve belli
mesafeli engeller bulunan düz bir otobanda kullanın.

218Sürüş ve kullanımPanoramik görüş sistemi
Bu sistem, aracın çevresinin kuş
bakışına benzer şekilde yaklaşık
360°'lik bir açıyla Bilgi Ekranında görüntülenmesine olanak sağlar.
Sistem dört adet kamera kullanır: ● arka kamera, arka kapağa monte
edilmiş
● ön kamera, ön ızgara içinde amblemin altına monte edilmiş
● yan kameralar, iki dış aynanın altında bulunur
Bilgi Ekranının ekranı iki kısma
ayrılmıştır: sol tarafta aracın üstten
görünüşü yer alır, sağ tarafta ise seçili
vitese bağlı olarak önden veya
arkadan görüş yer alır. Park
sensörleri görüşle ilgili bilgileri
tamamlar.
Etkinleştirilmesi
Panoramik görüş sistemi devreye
sokulur:
● geri vitesin seçilmesi
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● öndeki bir nesneye fazla yaklaşılması
Çalışma prensibi
Arka görüş
Arka görüş, geri vites seçildiğinde
aracın arkasındaki alanın
görüntüsünü ekranın sağ tarafına
getirir.
Park asistanının arka sensörleri
tarafından engeller tespit edildiğinde
ekranda bir uyarı üçgeni 9
görüntülenebilir. Nesne yaklaştıkça,
bu üçgenin rengi sarıdan kırmızıya
dönüşür ve büyüklüğü de artar.Araç geri vitesten çıkarıldıktan sonra, kısa bir gecikmeyle Bilgi Ekranında
bir önceki içerik görüntülenir. Önceki
ekran içeriğine daha çabuk dönmek
için, Bilgi Ekranındaki kamera
simgesine basın. İleri viteste
11 km/saat'in üzerinde hızla gidilmesi
panoramik görüş sistemini de
devreden çıkarır.
Çevresel görüş
Çevresel görüş, ön ve arka kamera
görüşleriyle birlikte aracın etrafındaki
alanın yukarıdan görünüşünü Bilgi
Ekranına getirir.
Ön görüş
Ön görüş, aracın önündeki alanın
görüntüsünü ekranın sağ kısmına
getirir. Görüş, geri vitesten ileri vitese
geçildikten sonra veya Bilgi
Ekranındaki kamera simgesine
dokunularak ekrana gelir. Ön görüş,
30 cm dahilinde algılanan nesneleri
otomatik olarak da görüntüler. Ön
görüş, ileri bir viteste sadece
11 km/saat'e kadar hızlarda ekrana getirilir.

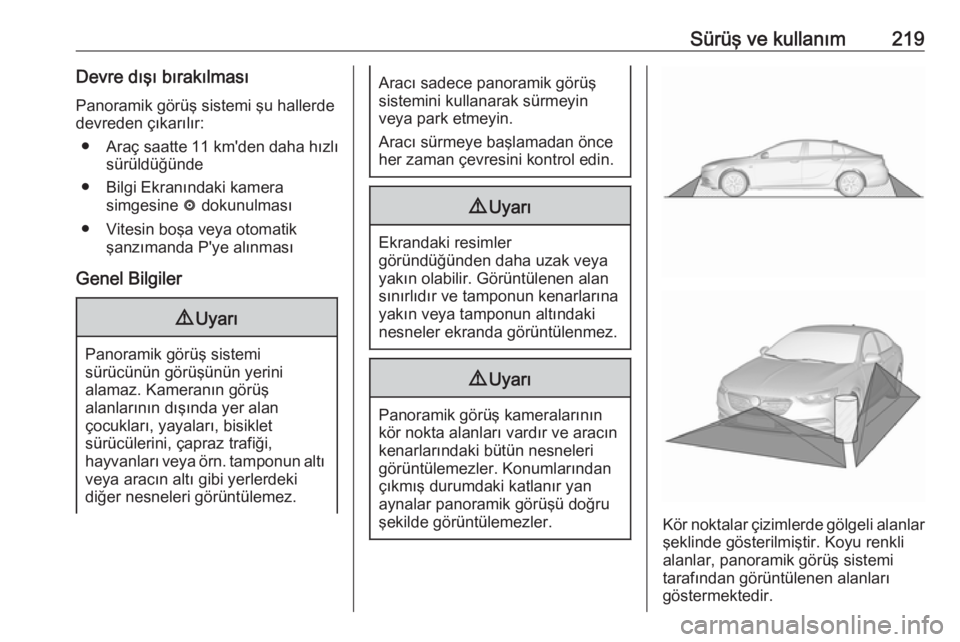

Sürüş ve kullanım219Devre dışı bırakılmasıPanoramik görüş sistemi şu hallerdedevreden çıkarılır:
● Araç saatte 11 km'den daha hızlı sürüldüğünde
● Bilgi Ekranındaki kamera simgesine ë dokunulması
● Vitesin boşa veya otomatik şanzımanda P'ye alınması
Genel Bilgiler9 Uyarı
Panoramik görüş sistemi
sürücünün görüşünün yerini
alamaz. Kameranın görüş
alanlarının dışında yer alan
çocukları, yayaları, bisiklet
sürücülerini, çapraz trafiği,
hayvanları veya örn. tamponun altı veya aracın altı gibi yerlerdeki
diğer nesneleri görüntülemez.
Aracı sadece panoramik görüş
sistemini kullanarak sürmeyin
veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.9 Uyarı
Ekrandaki resimler
göründüğünden daha uzak veya
yakın olabilir. Görüntülenen alan
sınırlıdır ve tamponun kenarlarına
yakın veya tamponun altındaki
nesneler ekranda görüntülenmez.
9 Uyarı
Panoramik görüş kameralarının
kör nokta alanları vardır ve aracın
kenarlarındaki bütün nesneleri
görüntülemezler. Konumlarından
çıkmış durumdaki katlanır yan
aynalar panoramik görüşü doğru
şekilde görüntülemezler.
Kör noktalar çizimlerde gölgeli alanlar
şeklinde gösterilmiştir. Koyu renkli alanlar, panoramik görüş sistemi
tarafından görüntülenen alanları
göstermektedir.

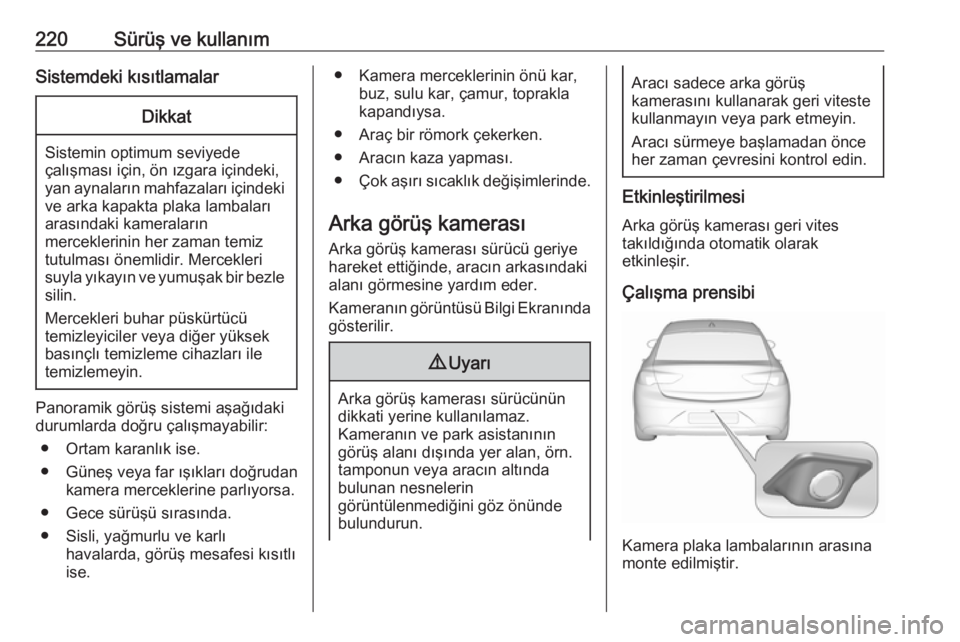

220Sürüş ve kullanımSistemdeki kısıtlamalarDikkat
Sistemin optimum seviyede
çalışması için, ön ızgara içindeki, yan aynaların mahfazaları içindeki
ve arka kapakta plaka lambaları
arasındaki kameraların
merceklerinin her zaman temiz
tutulması önemlidir. Mercekleri
suyla yıkayın ve yumuşak bir bezle silin.
Mercekleri buhar püskürtücü
temizleyiciler veya diğer yüksek
basınçlı temizleme cihazları ile
temizlemeyin.
Panoramik görüş sistemi aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa.
● Araç bir römork çekerken.
● Aracın kaza yapması.
● Çok aşırı sıcaklık değişimlerinde.
Arka görüş kamerası
Arka görüş kamerası sürücü geriye
hareket ettiğinde, aracın arkasındaki
alanı görmesine yardım eder.
Kameranın görüntüsü Bilgi Ekranında
gösterilir.9 Uyarı
Arka görüş kamerası sürücünün
dikkati yerine kullanılamaz.
Kameranın ve park asistanının
görüş alanı dışında yer alan, örn.
tamponun veya aracın altında
bulunan nesnelerin
görüntülenmediğini göz önünde
bulundurun.
Aracı sadece arka görüş
kamerasını kullanarak geri viteste kullanmayın veya park etmeyin.
Aracı sürmeye başlamadan önce
her zaman çevresini kontrol edin.
Etkinleştirilmesi
Arka görüş kamerası geri vitestakıldığında otomatik olarak
etkinleşir.
Çalışma prensibi
Kamera plaka lambalarının arasına
monte edilmiştir.

Sürüş ve kullanım221
Kamera tarafından görüntülenen alan
sınırlıdır. Ekranda görünen görüntüye olan mesafe, gerçek mesafeden
farklıdır.
Kılavuzlar
Dinamik kılavuz çizgileri bir metre aralıklı olan ve görüntülenen
nesnelere olan mesafeyi tanımlamak
için resim üzerine yansıtılan
çizgilerdir.Aracın yörüngesel şeridi direksiyon
açısına göre gösterilir.
Uyarı sembolleri
Uyarı sembolleri gelişmiş park
desteği arka sensörleri tarafından
tespit edilen engelleri gösteren resim
üzerinde 9 üçgenler olarak gösterilir.
İlave olarak araç çevresini kontrol
etme uyarısı ile birlikte Bilgi Ekranının
üst satırında 9 görüntülenir.
Devre dışı bırakılması
Belirli bir hız aşıldığında veya yakl.
10 saniye süre ile geri vites
takılmadığında, kamera kapatılır.
Kılavuz ve uyarı sembollerinin
devreden çıkarılması
Multimedia Navi: Görsel kılavuz
çizgileri ve uyarı sembollerinin
devreye sokulması veya devreden
çıkarılması, ekranın alt bölgesindeki
dokunmatik tuşlarla değiştirilebilir.
Multimedia / Multimedia Navi Pro:
Görsel kılavuz çizgileri ve uyarı
sembollerinin devreye sokulması
veya devreden çıkarılması,
Bilgi Ekranındaki Ayarlar
menüsünden değiştirilebilir. İlgili ayarı
Ayarlar I Geri görüş kamerası içinde
seçin.
Bilgi ekranı 3 121.

222Sürüş ve kullanımAraç ayarlarının kişiselleştirilmesi
3 127.
Sistemdeki kısıtlamalar Arka görüş kamerası aşağıdaki
durumlarda doğru çalışmayabilir:
● Ortam karanlık ise.
● Güneş veya far ışıkları doğrudan
kamera merceklerine parlıyorsa.
● Gece sürüşü sırasında.
● Sisli, yağmurlu ve karlı havalarda, görüş mesafesi kısıtlı
ise.
● Kamera merceklerinin önü kar, buz, sulu kar, çamur, toprakla
kapandıysa. Merceği temizleyin,
suyla durulayın ve yumuşak bir
bezle silin.
● Araç bir römork çekerken.
● Araç arkadan kazaya uğradığında.
● Çok aşırı sıcaklık değişimlerinde.
Hata mesajları Bilgi Ekranının üst
satırında bir 9 ile gösterilir.Arka çapraz trafik uyarısı
Arka görüş kamerasına ek olarak
3 220, geriye doğru sürerken arka
çapraz trafik uyarısı sol veya sağ
taraftan çapraz trafik konusunda
uyarır. Çapraz trafik fark edildiğinde
ve arka görüş kamerası
etkinleştirildiğinde, yönlendirme oklu
K üçgen ikaz reflektörü Bilgi
Ekranında trafiğin yönünü gösteren
bir yön oku ile görüntülenir. Ayrıca
ilgili tarafındaki hoparlörden üç bip
sesi duyulur.
Radar mesafe sensörleri arka
tamponda yer almaktadır.
9 Uyarı
Arka çapraz trafik uyarısı sürücü
görüşünün yerini tutmaz.
Sensörler dışındaki, örneğin
tampon altında veya aracın altında kalan, bu nesnelerin
gösterilmediğine dikkat edin.
Yayalar, çocuklar veya hayvanlar
algılanmaz.
Aracı sadece Bilgi Ekranı'na
bakarak geriye doğru sürmeyin ve geri vitese takmadan önce aracınarkasını ve etrafını iyice kontrol
edin.
Etkinleştirilmesi
Geri vitese geçirildiğinde arka çapraztrafik uyarısı otomatik olarak arka
görüş kamerası ile birlikte devreye
girer.
