2019.5 OPEL INSIGNIA BREAK Sürücü El Kitabı (in Turkish)

Araç bakımı271Lastik zincirleri
Lastik zincirleri sadece tahrikli
tekerleklere (ön aksa) takılabilir.
Lastik taban ve lastik iç yanakları
üzerinden zincir kilidi ile birlikte
10 mm'den fazla taşmayan ince
baklalı zincir kullanın.
9 Uyarı
Hasarlar, lastiğin patlamasına
neden olabilir.
Lastik zincirlerine yalnızca
215/60 R16, 215/55 R17,
225/55 R17 ve 235/45 R18
boyutundaki lastikler için izin vardır.
Geçici yedek tekerlek
Geçici stepnede lastik zincirlerinin
kullanımına müsaade edilmez.
Lastik onarım seti
Lastik tabanında oluşan ufak lastik
hasarları lastik tamir seti ile
giderilebilir.
Batan maddeyi lastikten çıkarmayın.
Lastikteki 4 mm 'den daha büyük olan
hasarlar veya lastik yan yüzeyindeki
hasarlar lastik onarım seti ile
onarılamaz.9 Uyarı
80 km/h'dan hızlı gitmeyin.
Uzun bir süre için kullanmayın.
Direksiyon hakimiyeti ve sürüş
kabiliyeti azalabilir.
İki tip lastik onarım seti mevcuttur:
● Tip 1 , kompresörün üstündeki
açma/kapama düğmesiyle
belirtilir.

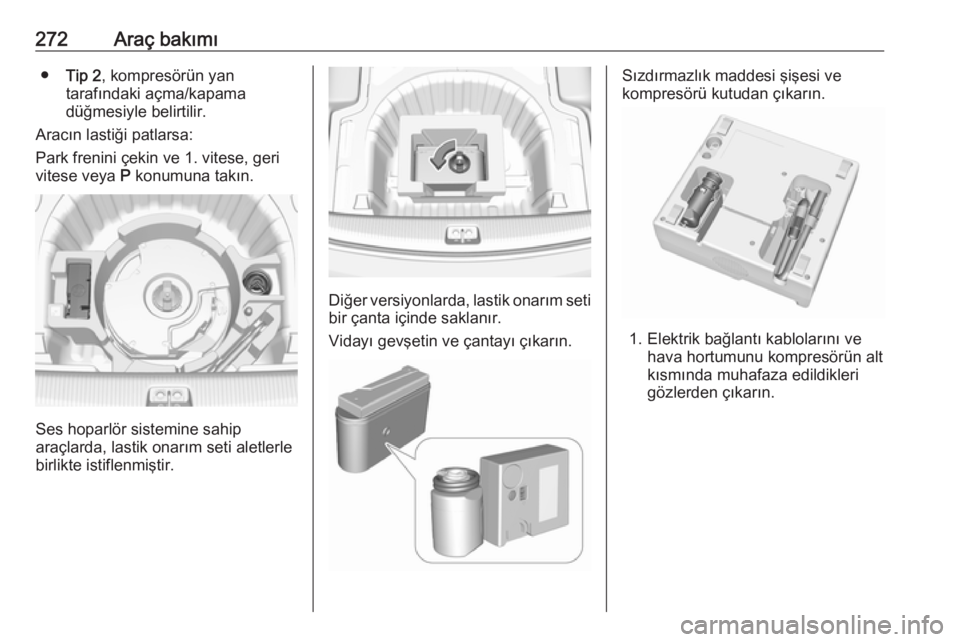

272Araç bakımı●Tip 2 , kompresörün yan
tarafındaki açma/kapama
düğmesiyle belirtilir.
Aracın lastiği patlarsa:
Park frenini çekin ve 1. vitese, geri
vitese veya P konumuna takın.
Ses hoparlör sistemine sahip
araçlarda, lastik onarım seti aletlerle
birlikte istiflenmiştir.
Diğer versiyonlarda, lastik onarım seti bir çanta içinde saklanır.
Vidayı gevşetin ve çantayı çıkarın.
Sızdırmazlık maddesi şişesi ve
kompresörü kutudan çıkarın.
1. Elektrik bağlantı kablolarını ve hava hortumunu kompresörün altkısmında muhafaza edildikleri
gözlerden çıkarın.

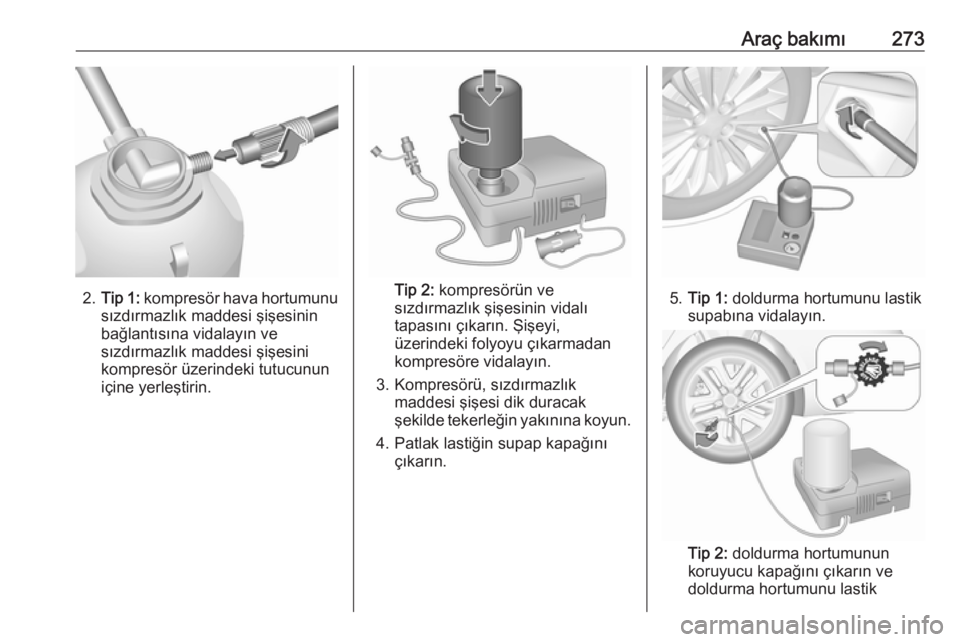

Araç bakımı273
2.Tip 1: kompresör hava hortumunu
sızdırmazlık maddesi şişesinin
bağlantısına vidalayın ve
sızdırmazlık maddesi şişesini
kompresör üzerindeki tutucunun
içine yerleştirin.Tip 2: kompresörün ve
sızdırmazlık şişesinin vidalı tapasını çıkarın. Şişeyi,
üzerindeki folyoyu çıkarmadan
kompresöre vidalayın.
3. Kompresörü, sızdırmazlık maddesi şişesi dik duracak
şekilde tekerleğin yakınına koyun.
4. Patlak lastiğin supap kapağını çıkarın.5.Tip 1: doldurma hortumunu lastik
supabına vidalayın.
Tip 2: doldurma hortumunun
koruyucu kapağını çıkarın ve
doldurma hortumunu lastik

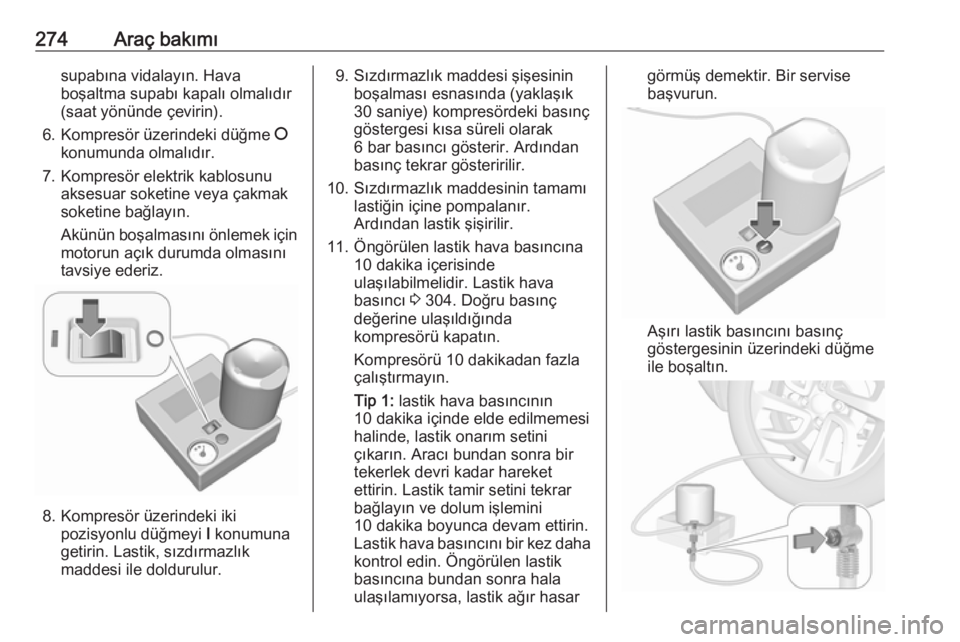

274Araç bakımısupabına vidalayın. Hava
boşaltma supabı kapalı olmalıdır
(saat yönünde çevirin).
6. Kompresör üzerindeki düğme J
konumunda olmalıdır.
7. Kompresör elektrik kablosunu aksesuar soketine veya çakmak
soketine bağlayın.
Akünün boşalmasını önlemek için motorun açık durumda olmasını
tavsiye ederiz.
8. Kompresör üzerindeki iki
pozisyonlu düğmeyi I konumuna
getirin. Lastik, sızdırmazlık
maddesi ile doldurulur.
9. Sızdırmazlık maddesi şişesinin boşalması esnasında (yaklaşık
30 saniye) kompresördeki basınç
göstergesi kısa süreli olarak 6 bar basıncı gösterir. Ardından
basınç tekrar gösteririlir.
10. Sızdırmazlık maddesinin tamamı lastiğin içine pompalanır.
Ardından lastik şişirilir.
11. Öngörülen lastik hava basıncına 10 dakika içerisinde
ulaşılabilmelidir. Lastik hava
basıncı 3 304. Doğru basınç
değerine ulaşıldığında
kompresörü kapatın.
Kompresörü 10 dakikadan fazla
çalıştırmayın.
Tip 1: lastik hava basıncının
10 dakika içinde elde edilmemesi
halinde, lastik onarım setini
çıkarın. Aracı bundan sonra bir
tekerlek devri kadar hareket
ettirin. Lastik tamir setini tekrar
bağlayın ve dolum işlemini
10 dakika boyunca devam ettirin.
Lastik hava basıncını bir kez daha
kontrol edin. Öngörülen lastik
basıncına bundan sonra hala
ulaşılamıyorsa, lastik ağır hasargörmüş demektir. Bir servise
başvurun.
Aşırı lastik basıncını basınç
göstergesinin üzerindeki düğme
ile boşaltın.

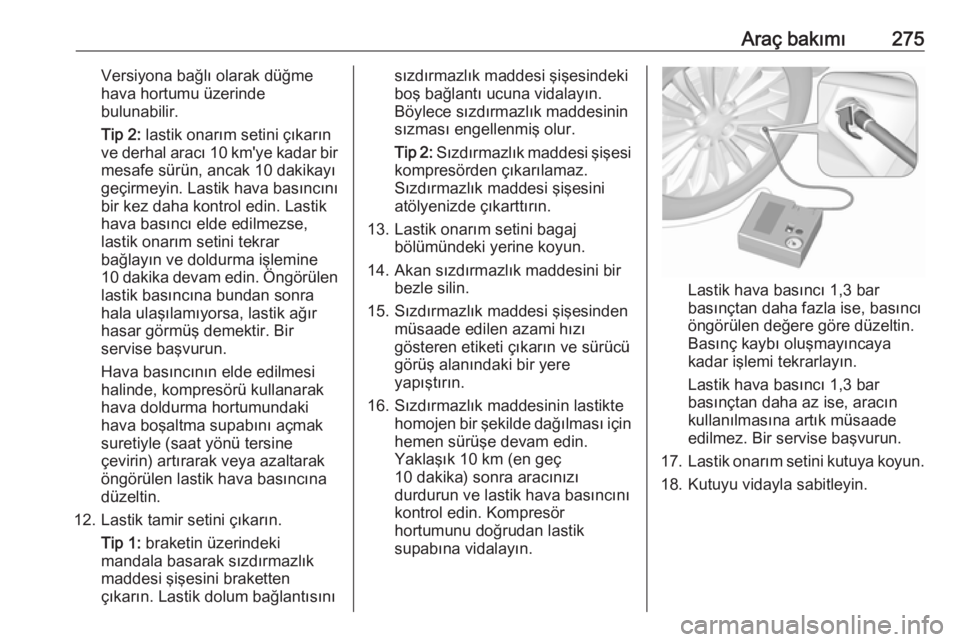

Araç bakımı275Versiyona bağlı olarak düğme
hava hortumu üzerinde
bulunabilir.
Tip 2: lastik onarım setini çıkarın
ve derhal aracı 10 km'ye kadar bir
mesafe sürün, ancak 10 dakikayı
geçirmeyin. Lastik hava basıncını
bir kez daha kontrol edin. Lastik
hava basıncı elde edilmezse,
lastik onarım setini tekrar
bağlayın ve doldurma işlemine
10 dakika devam edin. Öngörülen lastik basıncına bundan sonra
hala ulaşılamıyorsa, lastik ağır
hasar görmüş demektir. Bir
servise başvurun.
Hava basıncının elde edilmesi
halinde, kompresörü kullanarak
hava doldurma hortumundaki
hava boşaltma supabını açmak
suretiyle (saat yönü tersine
çevirin) artırarak veya azaltarak
öngörülen lastik hava basıncına
düzeltin.
12. Lastik tamir setini çıkarın. Tip 1: braketin üzerindeki
mandala basarak sızdırmazlık
maddesi şişesini braketten
çıkarın. Lastik dolum bağlantısınısızdırmazlık maddesi şişesindeki
boş bağlantı ucuna vidalayın.
Böylece sızdırmazlık maddesinin
sızması engellenmiş olur.
Tip 2: Sızdırmazlık maddesi şişesi
kompresörden çıkarılamaz.
Sızdırmazlık maddesi şişesini
atölyenizde çıkarttırın.
13. Lastik onarım setini bagaj bölümündeki yerine koyun.
14. Akan sızdırmazlık maddesini bir bezle silin.
15. Sızdırmazlık maddesi şişesinden müsaade edilen azami hızı
gösteren etiketi çıkarın ve sürücü görüş alanındaki bir yere
yapıştırın.
16. Sızdırmazlık maddesinin lastikte homojen bir şekilde dağılması için
hemen sürüşe devam edin.
Yaklaşık 10 km (en geç
10 dakika) sonra aracınızı
durdurun ve lastik hava basıncını
kontrol edin. Kompresör
hortumunu doğrudan lastik
supabına vidalayın.
Lastik hava basıncı 1,3 bar
basınçtan daha fazla ise, basıncı
öngörülen değere göre düzeltin.
Basınç kaybı oluşmayıncaya
kadar işlemi tekrarlayın.
Lastik hava basıncı 1,3 bar
basınçtan daha az ise, aracın
kullanılmasına artık müsaade
edilmez. Bir servise başvurun.
17. Lastik onarım setini kutuya koyun.
18. Kutuyu vidayla sabitleyin.

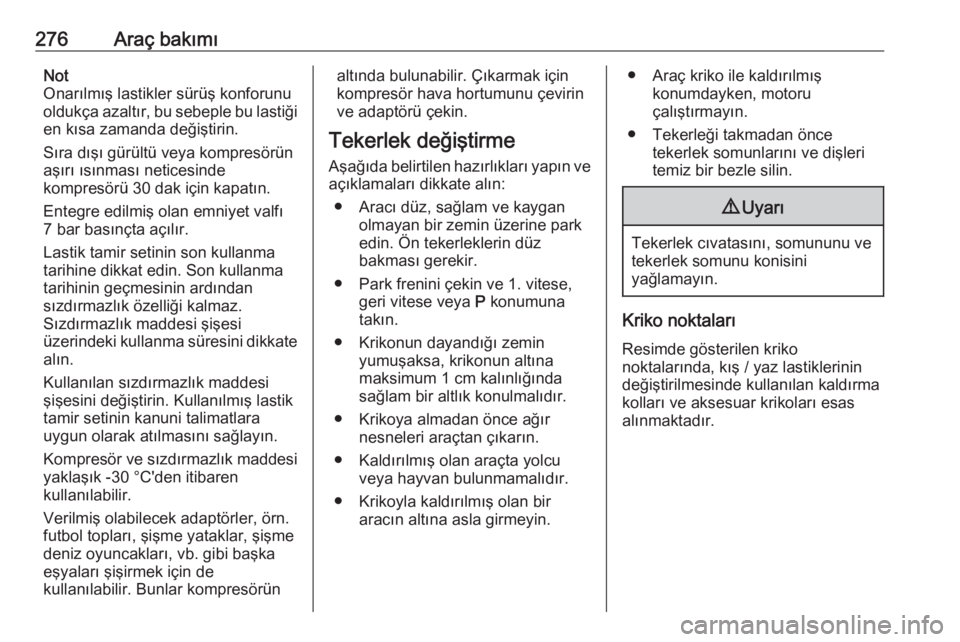

276Araç bakımıNot
Onarılmış lastikler sürüş konforunu
oldukça azaltır, bu sebeple bu lastiği en kısa zamanda değiştirin.
Sıra dışı gürültü veya kompresörün
aşırı ısınması neticesinde
kompresörü 30 dak için kapatın.
Entegre edilmiş olan emniyet valfı
7 bar basınçta açılır.
Lastik tamir setinin son kullanma
tarihine dikkat edin. Son kullanma
tarihinin geçmesinin ardından
sızdırmazlık özelliği kalmaz.
Sızdırmazlık maddesi şişesi
üzerindeki kullanma süresini dikkate alın.
Kullanılan sızdırmazlık maddesi şişesini değiştirin. Kullanılmış lastik
tamir setinin kanuni talimatlara
uygun olarak atılmasını sağlayın.
Kompresör ve sızdırmazlık maddesi
yaklaşık -30 °C'den itibaren
kullanılabilir.
Verilmiş olabilecek adaptörler, örn. futbol topları, şişme yataklar, şişme
deniz oyuncakları, vb. gibi başka eşyaları şişirmek için de
kullanılabilir. Bunlar kompresörünaltında bulunabilir. Çıkarmak için
kompresör hava hortumunu çevirin
ve adaptörü çekin.
Tekerlek değiştirme Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.● Araç kriko ile kaldırılmışkonumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
Kriko noktaları
Resimde gösterilen kriko
noktalarında, kış / yaz lastiklerinin değiştirilmesinde kullanılan kaldırma
kolları ve aksesuar krikoları esas
alınmaktadır.

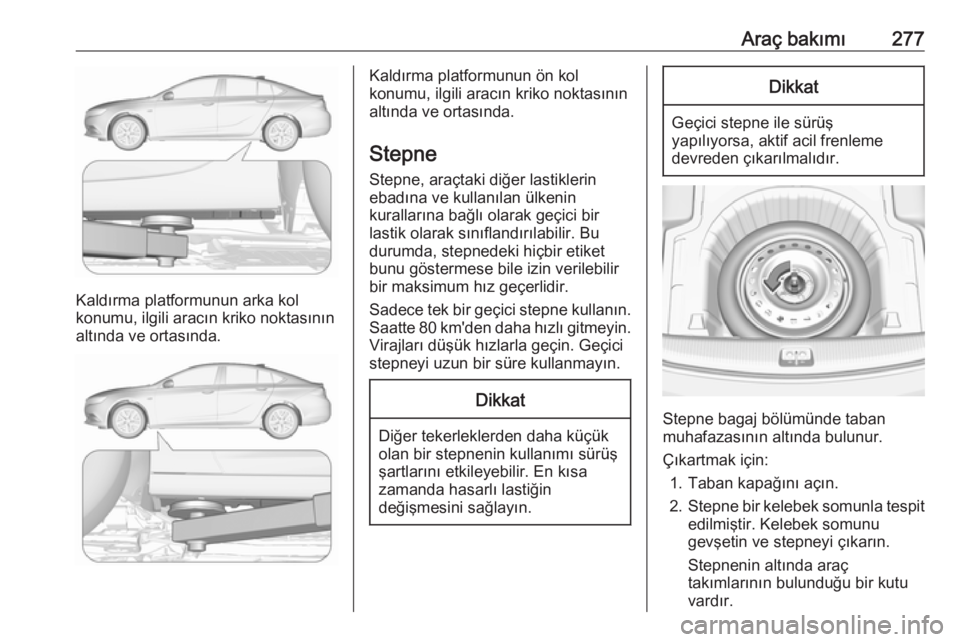

Araç bakımı277
Kaldırma platformunun arka kol
konumu, ilgili aracın kriko noktasının
altında ve ortasında.
Kaldırma platformunun ön kol
konumu, ilgili aracın kriko noktasının
altında ve ortasında.
Stepne Stepne, araçtaki diğer lastiklerin
ebadına ve kullanılan ülkenin
kurallarına bağlı olarak geçici bir lastik olarak sınıflandırılabilir. Bu
durumda, stepnedeki hiçbir etiket bunu göstermese bile izin verilebilir
bir maksimum hız geçerlidir.
Sadece tek bir geçici stepne kullanın. Saatte 80 km'den daha hızlı gitmeyin.
Virajları düşük hızlarla geçin. Geçici
stepneyi uzun bir süre kullanmayın.Dikkat
Diğer tekerleklerden daha küçük
olan bir stepnenin kullanımı sürüş
şartlarını etkileyebilir. En kısa
zamanda hasarlı lastiğin
değişmesini sağlayın.
Dikkat
Geçici stepne ile sürüş
yapılıyorsa, aktif acil frenleme
devreden çıkarılmalıdır.
Stepne bagaj bölümünde taban
muhafazasının altında bulunur.
Çıkartmak için: 1. Taban kapağını açın.
2. Stepne bir kelebek somunla tespit
edilmiştir. Kelebek somunu
gevşetin ve stepneyi çıkarın.
Stepnenin altında araç
takımlarının bulunduğu bir kutu
vardır.

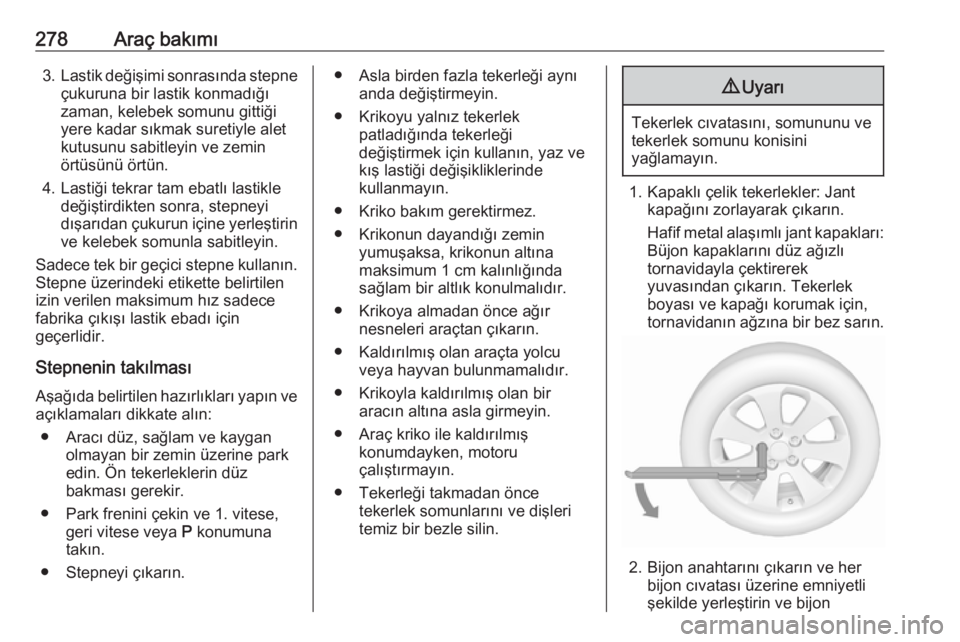

278Araç bakımı3.Lastik değişimi sonrasında stepne
çukuruna bir lastik konmadığı
zaman, kelebek somunu gittiği
yere kadar sıkmak suretiyle alet
kutusunu sabitleyin ve zemin
örtüsünü örtün.
4. Lastiği tekrar tam ebatlı lastikle değiştirdikten sonra, stepneyi
dışarıdan çukurun içine yerleştirin ve kelebek somunla sabitleyin.
Sadece tek bir geçici stepne kullanın. Stepne üzerindeki etikette belirtilen
izin verilen maksimum hız sadece
fabrika çıkışı lastik ebadı için
geçerlidir.
Stepnenin takılması Aşağıda belirtilen hazırlıkları yapın ve
açıklamaları dikkate alın:
● Aracı düz, sağlam ve kaygan olmayan bir zemin üzerine park
edin. Ön tekerleklerin düz
bakması gerekir.
● Park frenini çekin ve 1. vitese, geri vitese veya P konumuna
takın.
● Stepneyi çıkarın.● Asla birden fazla tekerleği aynı anda değiştirmeyin.
● Krikoyu yalnız tekerlek patladığında tekerleği
değiştirmek için kullanın, yaz ve kış lastiği değişikliklerinde
kullanmayın.
● Kriko bakım gerektirmez.
● Krikonun dayandığı zemin yumuşaksa, krikonun altına
maksimum 1 cm kalınlığında
sağlam bir altlık konulmalıdır.
● Krikoya almadan önce ağır nesneleri araçtan çıkarın.
● Kaldırılmış olan araçta yolcu veya hayvan bulunmamalıdır.
● Krikoyla kaldırılmış olan bir aracın altına asla girmeyin.
● Araç kriko ile kaldırılmış konumdayken, motoru
çalıştırmayın.
● Tekerleği takmadan önce tekerlek somunlarını ve dişleri
temiz bir bezle silin.9 Uyarı
Tekerlek cıvatasını, somununu ve
tekerlek somunu konisini
yağlamayın.
1. Kapaklı çelik tekerlekler: Jant kapağını zorlayarak çıkarın.
Hafif metal alaşımlı jant kapakları: Büjon kapaklarını düz ağızlı
tornavidayla çektirerek
yuvasından çıkarın. Tekerlek
boyası ve kapağı korumak için,
tornavidanın ağzına bir bez sarın.
2. Bijon anahtarını çıkarın ve her bijon cıvatası üzerine emniyetli
şekilde yerleştirin ve bijon
