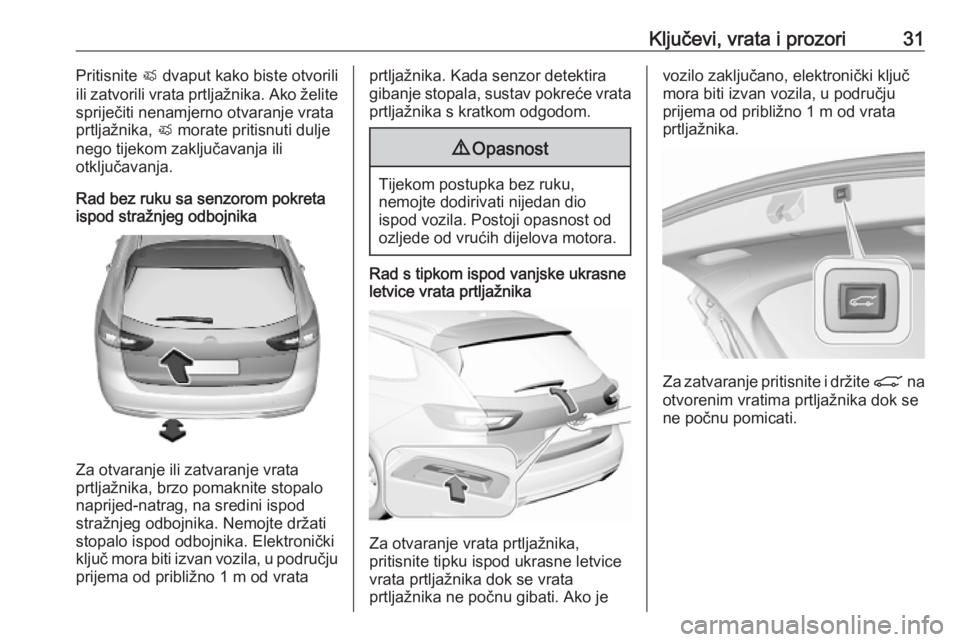

Ključevi, vrata i prozori31Pritisnite X dvaput kako biste otvorili
ili zatvorili vrata prtljažnika. Ako želite spriječiti nenamjerno otvaranje vrata
prtljažnika, X morate pritisnuti dulje
nego tijekom zaključavanja ili
otključavanja.
Rad bez ruku sa senzorom pokreta
ispod stražnjeg odbojnika
Za otvaranje ili zatvaranje vrata
prtljažnika, brzo pomaknite stopalo
naprijed-natrag, na sredini ispod
stražnjeg odbojnika. Nemojte držati
stopalo ispod odbojnika. Elektronički
ključ mora biti izvan vozila, u području
prijema od približno 1 m od vrata
prtljažnika. Kada senzor detektira
gibanje stopala, sustav pokreće vrata prtljažnika s kratkom odgodom.9 Opasnost
Tijekom postupka bez ruku,
nemojte dodirivati nijedan dio
ispod vozila. Postoji opasnost od
ozljede od vrućih dijelova motora.
Rad s tipkom ispod vanjske ukrasne
letvice vrata prtljažnika
Za otvaranje vrata prtljažnika,
pritisnite tipku ispod ukrasne letvice
vrata prtljažnika dok se vrata
prtljažnika ne počnu gibati. Ako je
vozilo zaključano, elektronički ključ
mora biti izvan vozila, u području
prijema od približno 1 m od vrata
prtljažnika.
Za zatvaranje pritisnite i držite C na
otvorenim vratima prtljažnika dok se
ne počnu pomicati.

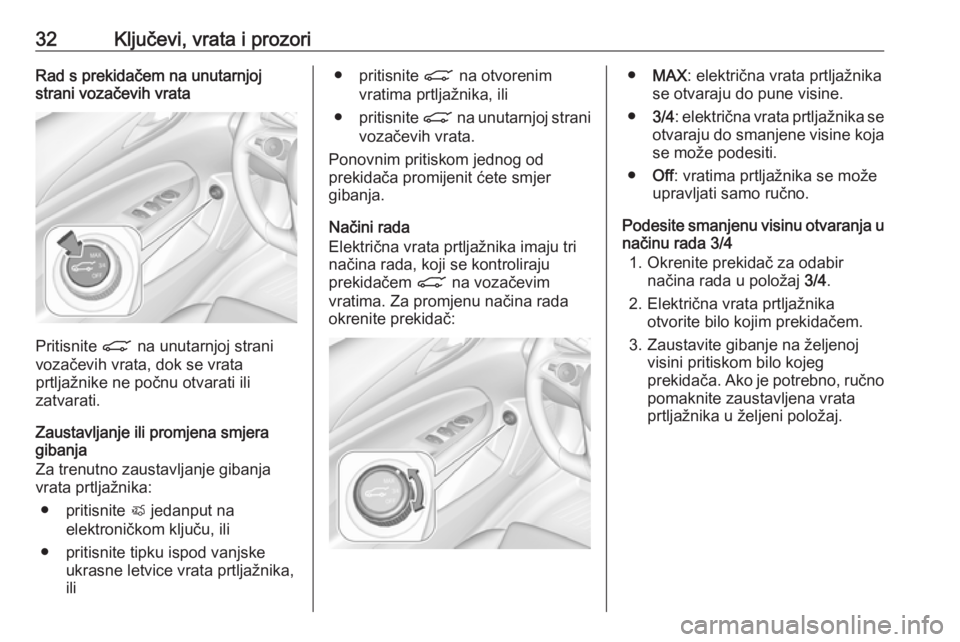

32Ključevi, vrata i prozoriRad s prekidačem na unutarnjoj
strani vozačevih vrata
Pritisnite C na unutarnjoj strani
vozačevih vrata, dok se vrata
prtljažnike ne počnu otvarati ili
zatvarati.
Zaustavljanje ili promjena smjera
gibanja
Za trenutno zaustavljanje gibanja
vrata prtljažnika:
● pritisnite X jedanput na
elektroničkom ključu, ili
● pritisnite tipku ispod vanjske ukrasne letvice vrata prtljažnika,
ili
● pritisnite C na otvorenim
vratima prtljažnika, ili
● pritisnite C na unutarnjoj strani
vozačevih vrata.
Ponovnim pritiskom jednog od
prekidača promijenit ćete smjer
gibanja.
Načini rada
Električna vrata prtljažnika imaju tri
načina rada, koji se kontroliraju
prekidačem C na vozačevim
vratima. Za promjenu načina rada
okrenite prekidač:● MAX : električna vrata prtljažnika
se otvaraju do pune visine.
● 3/4: električna vrata prtljažnika se
otvaraju do smanjene visine koja
se može podesiti.
● Off: vratima prtljažnika se može
upravljati samo ručno.
Podesite smanjenu visinu otvaranja u načinu rada 3/4
1. Okrenite prekidač za odabir načina rada u položaj 3/4.
2. Električna vrata prtljažnika otvorite bilo kojim prekidačem.
3. Zaustavite gibanje na željenoj visini pritiskom bilo kojeg
prekidača. Ako je potrebno, ručno
pomaknite zaustavljena vrata
prtljažnika u željeni položaj.

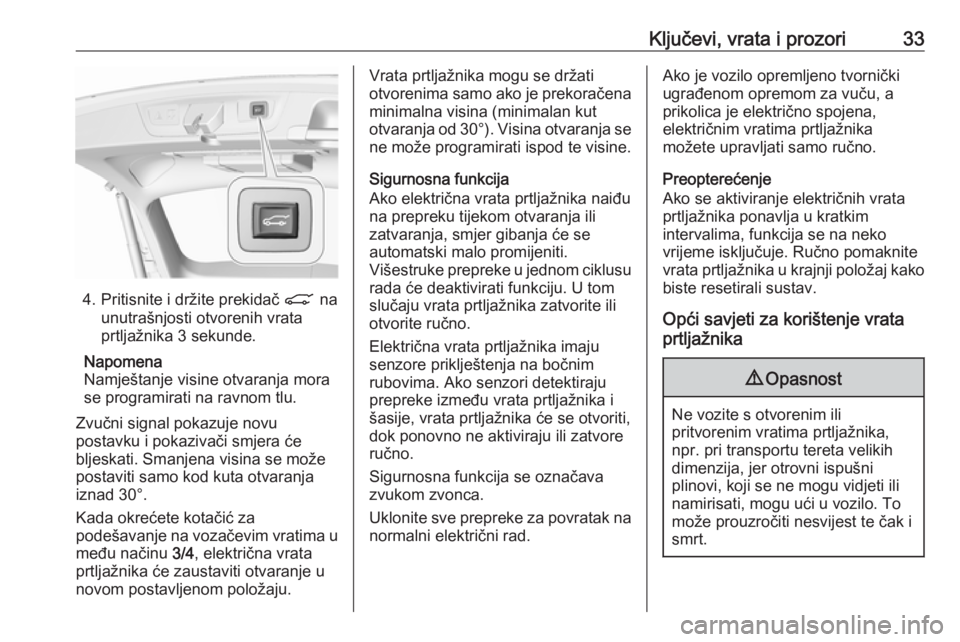

Ključevi, vrata i prozori33
4. Pritisnite i držite prekidač C na
unutrašnjosti otvorenih vrata
prtljažnika 3 sekunde.
Napomena
Namještanje visine otvaranja mora
se programirati na ravnom tlu.
Zvučni signal pokazuje novu
postavku i pokazivači smjera će
bljeskati. Smanjena visina se može
postaviti samo kod kuta otvaranja
iznad 30°.
Kada okrećete kotačić za
podešavanje na vozačevim vratima u
među načinu 3/4, električna vrata
prtljažnika će zaustaviti otvaranje u
novom postavljenom položaju.
Vrata prtljažnika mogu se držati
otvorenima samo ako je prekoračena
minimalna visina (minimalan kut
otvaranja od 30°). Visina otvaranja se
ne može programirati ispod te visine.
Sigurnosna funkcija
Ako električna vrata prtljažnika naiđu
na prepreku tijekom otvaranja ili
zatvaranja, smjer gibanja će se
automatski malo promijeniti.
Višestruke prepreke u jednom ciklusu rada će deaktivirati funkciju. U tom
slučaju vrata prtljažnika zatvorite ili
otvorite ručno.
Električna vrata prtljažnika imaju senzore priklještenja na bočnim
rubovima. Ako senzori detektiraju
prepreke između vrata prtljažnika i
šasije, vrata prtljažnika će se otvoriti,
dok ponovno ne aktiviraju ili zatvore
ručno.
Sigurnosna funkcija se označava
zvukom zvonca.
Uklonite sve prepreke za povratak na
normalni električni rad.Ako je vozilo opremljeno tvornički
ugrađenom opremom za vuču, a
prikolica je električno spojena,
električnim vratima prtljažnika
možete upravljati samo ručno.
Preopterećenje
Ako se aktiviranje električnih vrata prtljažnika ponavlja u kratkim
intervalima, funkcija se na neko
vrijeme isključuje. Ručno pomaknite
vrata prtljažnika u krajnji položaj kako biste resetirali sustav.
Opći savjeti za korištenje vrata
prtljažnika9 Opasnost
Ne vozite s otvorenim ili
pritvorenim vratima prtljažnika,
npr. pri transportu tereta velikih
dimenzija, jer otrovni ispušni
plinovi, koji se ne mogu vidjeti ili
namirisati, mogu ući u vozilo. To
može prouzročiti nesvijest te čak i
smrt.

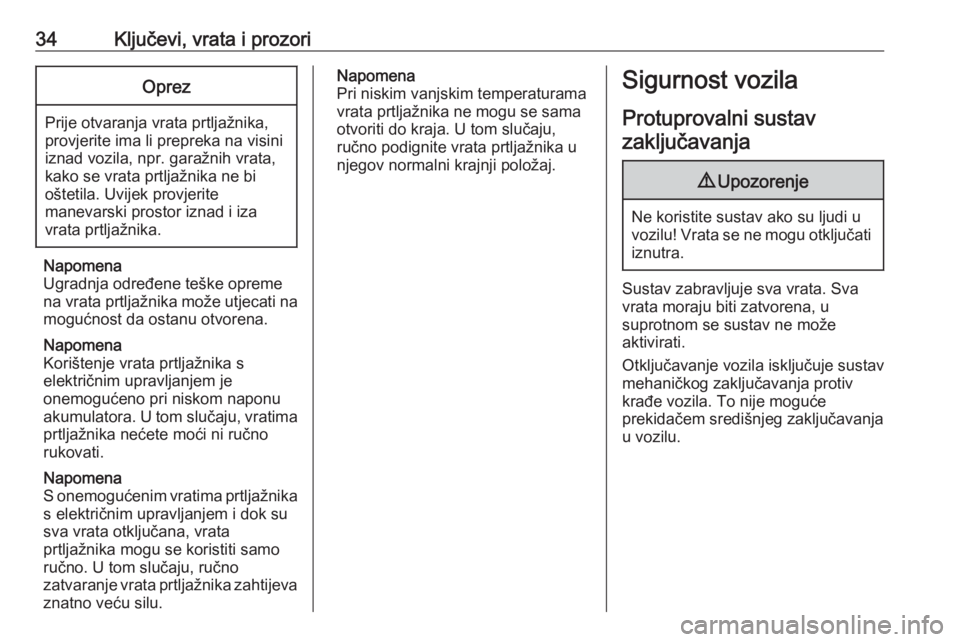

34Ključevi, vrata i prozoriOprez
Prije otvaranja vrata prtljažnika,
provjerite ima li prepreka na visini
iznad vozila, npr. garažnih vrata,
kako se vrata prtljažnika ne bi
oštetila. Uvijek provjerite
manevarski prostor iznad i iza
vrata prtljažnika.
Napomena
Ugradnja određene teške opreme
na vrata prtljažnika može utjecati na mogućnost da ostanu otvorena.
Napomena
Korištenje vrata prtljažnika s električnim upravljanjem je
onemogućeno pri niskom naponu
akumulatora. U tom slučaju, vratima
prtljažnika nećete moći ni ručno
rukovati.
Napomena
S onemogućenim vratima prtljažnika
s električnim upravljanjem i dok su
sva vrata otključana, vrata
prtljažnika mogu se koristiti samo
ručno. U tom slučaju, ručno
zatvaranje vrata prtljažnika zahtijeva
znatno veću silu.
Napomena
Pri niskim vanjskim temperaturama
vrata prtljažnika ne mogu se sama
otvoriti do kraja. U tom slučaju,
ručno podignite vrata prtljažnika u
njegov normalni krajnji položaj.Sigurnost vozila
Protuprovalni sustavzaključavanja9 Upozorenje
Ne koristite sustav ako su ljudi u
vozilu! Vrata se ne mogu otključati iznutra.
Sustav zabravljuje sva vrata. Svavrata moraju biti zatvorena, u
suprotnom se sustav ne može
aktivirati.
Otključavanje vozila isključuje sustav
mehaničkog zaključavanja protiv
krađe vozila. To nije moguće
prekidačem središnjeg zaključavanja
u vozilu.

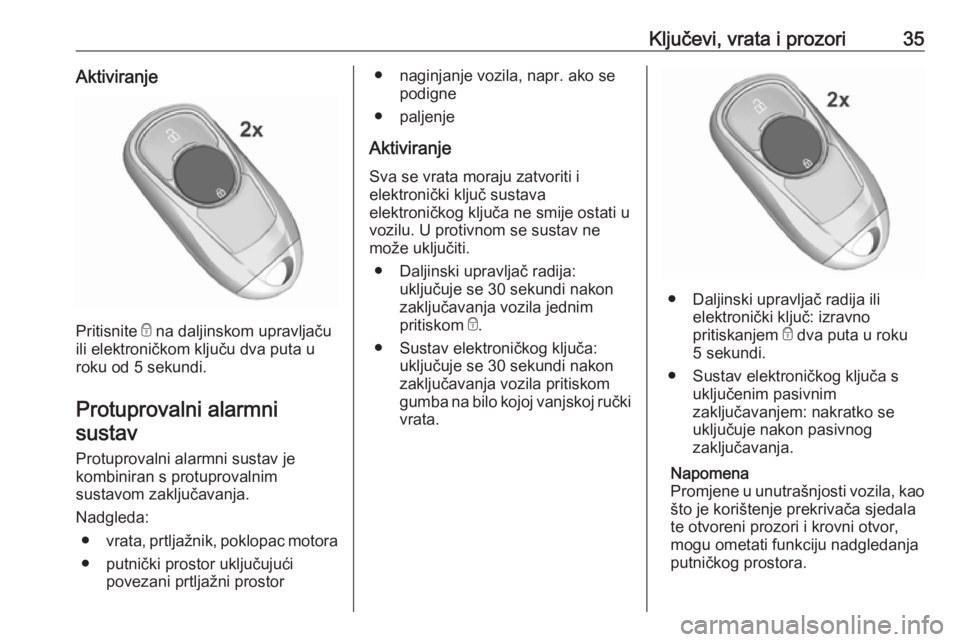

Ključevi, vrata i prozori35Aktiviranje
Pritisnite e na daljinskom upravljaču
ili elektroničkom ključu dva puta u
roku od 5 sekundi.
Protuprovalni alarmni sustav
Protuprovalni alarmni sustav je
kombiniran s protuprovalnim
sustavom zaključavanja.
Nadgleda: ● vrata, prtljažnik, poklopac motora
● putnički prostor uključujući povezani prtljažni prostor
● naginjanje vozila, napr. ako sepodigne
● paljenje
Aktiviranje Sva se vrata moraju zatvoriti i
elektronički ključ sustava
elektroničkog ključa ne smije ostati u
vozilu. U protivnom se sustav ne može uključiti.
● Daljinski upravljač radija: uključuje se 30 sekundi nakon
zaključavanja vozila jednim
pritiskom e.
● Sustav elektroničkog ključa: uključuje se 30 sekundi nakon
zaključavanja vozila pritiskom
gumba na bilo kojoj vanjskoj ručki
vrata.
● Daljinski upravljač radija ili elektronički ključ: izravno
pritiskanjem e dva puta u roku
5 sekundi.
● Sustav elektroničkog ključa s uključenim pasivnim
zaključavanjem: nakratko se uključuje nakon pasivnog
zaključavanja.
Napomena
Promjene u unutrašnjosti vozila, kao
što je korištenje prekrivača sjedala
te otvoreni prozori i krovni otvor,
mogu ometati funkciju nadgledanja
putničkog prostora.

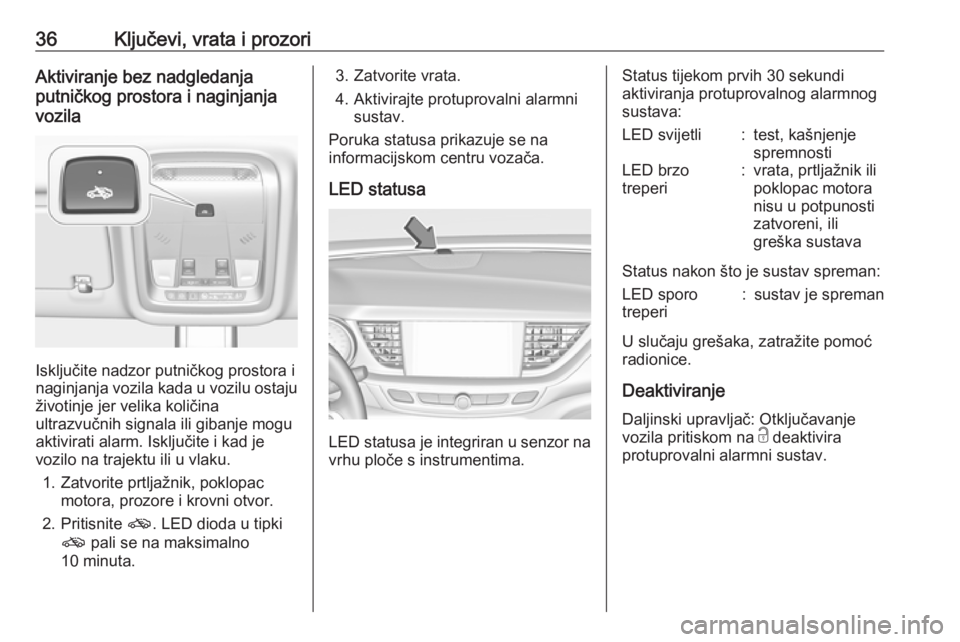

36Ključevi, vrata i prozoriAktiviranje bez nadgledanja
putničkog prostora i naginjanja
vozila
Isključite nadzor putničkog prostora i
naginjanja vozila kada u vozilu ostaju
životinje jer velika količina
ultrazvučnih signala ili gibanje mogu
aktivirati alarm. Isključite i kad je
vozilo na trajektu ili u vlaku.
1. Zatvorite prtljažnik, poklopac motora, prozore i krovni otvor.
2. Pritisnite o. LED dioda u tipki
o pali se na maksimalno
10 minuta.
3. Zatvorite vrata.
4. Aktivirajte protuprovalni alarmni sustav.
Poruka statusa prikazuje se na
informacijskom centru vozača.
LED statusa
LED statusa je integriran u senzor na vrhu ploče s instrumentima.
Status tijekom prvih 30 sekundi
aktiviranja protuprovalnog alarmnog
sustava:LED svijetli:test, kašnjenje
spremnostiLED brzo
treperi:vrata, prtljažnik ili
poklopac motora
nisu u potpunosti
zatvoreni, ili
greška sustava
Status nakon što je sustav spreman:
LED sporo
treperi:sustav je spreman
U slučaju grešaka, zatražite pomoć
radionice.
Deaktiviranje Daljinski upravljač: Otključavanje
vozila pritiskom na c deaktivira
protuprovalni alarmni sustav.

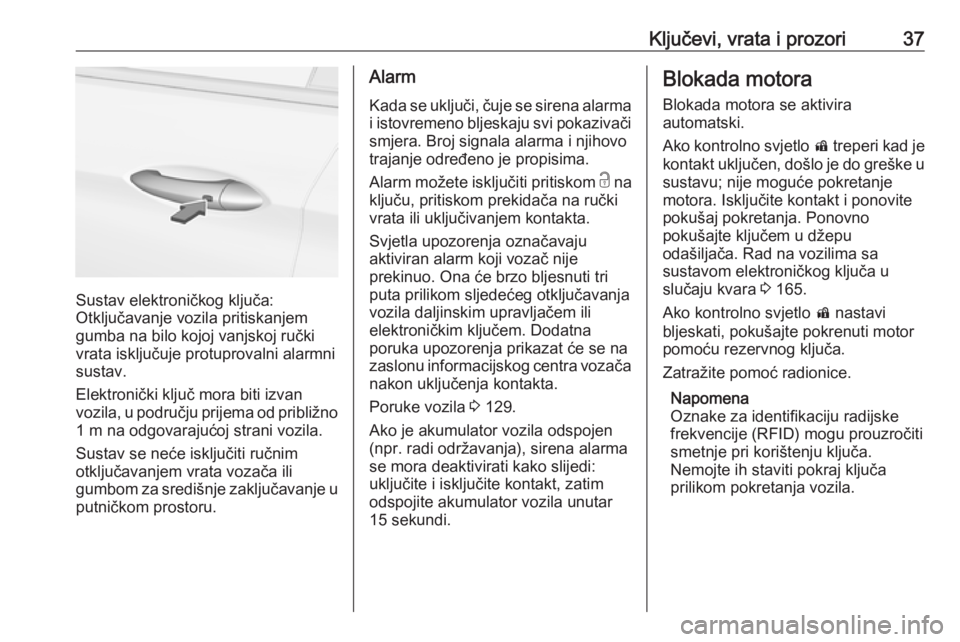

Ključevi, vrata i prozori37
Sustav elektroničkog ključa:
Otključavanje vozila pritiskanjem
gumba na bilo kojoj vanjskoj ručki
vrata isključuje protuprovalni alarmni
sustav.
Elektronički ključ mora biti izvan
vozila, u području prijema od približno
1 m na odgovarajućoj strani vozila.
Sustav se neće isključiti ručnim
otključavanjem vrata vozača ili
gumbom za središnje zaključavanje u putničkom prostoru.
Alarm
Kada se uključi, čuje se sirena alarma
i istovremeno bljeskaju svi pokazivači smjera. Broj signala alarma i njihovo
trajanje određeno je propisima.
Alarm možete isključiti pritiskom c na
ključu, pritiskom prekidača na ručki
vrata ili uključivanjem kontakta.
Svjetla upozorenja označavaju
aktiviran alarm koji vozač nije
prekinuo. Ona će brzo bljesnuti tri
puta prilikom sljedećeg otključavanja
vozila daljinskim upravljačem ili
elektroničkim ključem. Dodatna
poruka upozorenja prikazat će se na
zaslonu informacijskog centra vozača
nakon uključenja kontakta.
Poruke vozila 3 129.
Ako je akumulator vozila odspojen (npr. radi održavanja), sirena alarma
se mora deaktivirati kako slijedi:
uključite i isključite kontakt, zatim
odspojite akumulator vozila unutar 15 sekundi.Blokada motora
Blokada motora se aktivira
automatski.
Ako kontrolno svjetlo d treperi kad je
kontakt uključen, došlo je do greške u sustavu; nije moguće pokretanje
motora. Isključite kontakt i ponovite
pokušaj pokretanja. Ponovno
pokušajte ključem u džepu
odašiljača. Rad na vozilima sa
sustavom elektroničkog ključa u
slučaju kvara 3 165.
Ako kontrolno svjetlo d nastavi
bljeskati, pokušajte pokrenuti motor pomoću rezervnog ključa.
Zatražite pomoć radionice.
Napomena
Oznake za identifikaciju radijske
frekvencije (RFID) mogu prouzročiti
smetnje pri korištenju ključa.
Nemojte ih staviti pokraj ključa
prilikom pokretanja vozila.

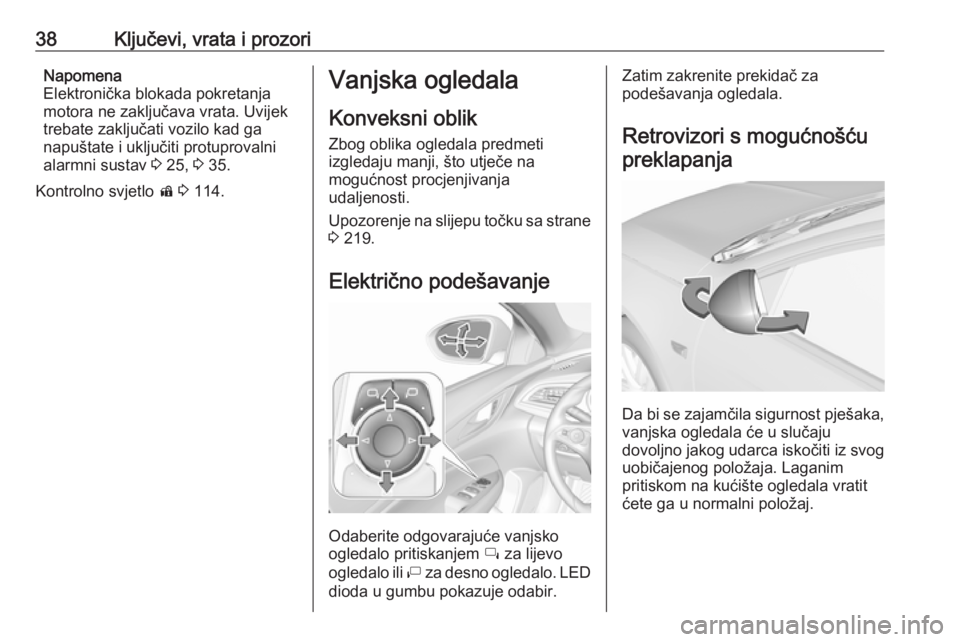

38Ključevi, vrata i prozoriNapomena
Elektronička blokada pokretanja motora ne zaključava vrata. Uvijek
trebate zaključati vozilo kad ga
napuštate i uključiti protuprovalni
alarmni sustav 3 25, 3 35.
Kontrolno svjetlo d 3 114.Vanjska ogledala
Konveksni oblik Zbog oblika ogledala predmeti
izgledaju manji, što utječe na
mogućnost procjenjivanja
udaljenosti.
Upozorenje na slijepu točku sa strane
3 219.
Električno podešavanje
Odaberite odgovarajuće vanjsko
ogledalo pritiskanjem í za lijevo
ogledalo ili ì za desno ogledalo. LED
dioda u gumbu pokazuje odabir.
Zatim zakrenite prekidač za
podešavanja ogledala.
Retrovizori s mogućnošćupreklapanja
Da bi se zajamčila sigurnost pješaka,
vanjska ogledala će u slučaju
dovoljno jakog udarca iskočiti iz svog uobičajenog položaja. Laganim
pritiskom na kućište ogledala vratit
ćete ga u normalni položaj.
